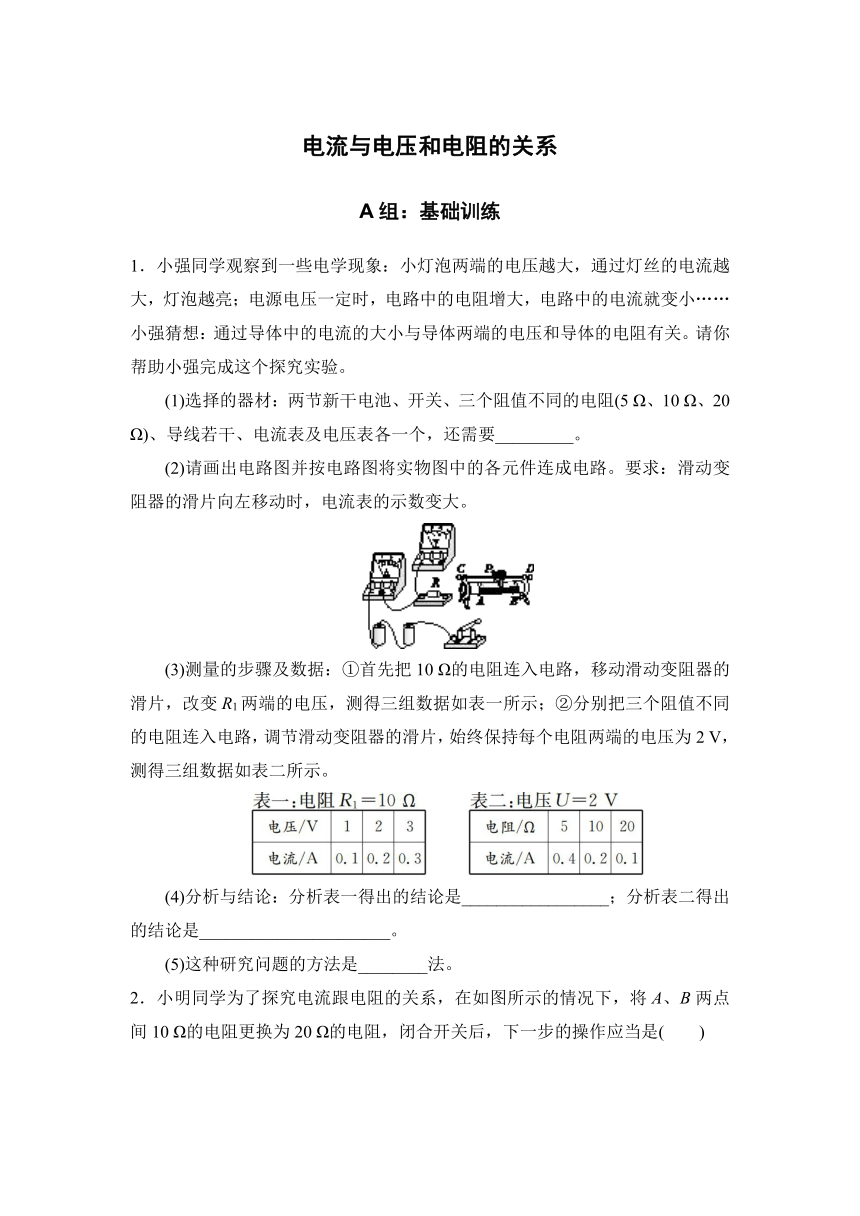

电流与电压和电阻的关系
A组：基础训练
1．小强同学观察到一些电学现象：小灯泡两端的电压越大，通过灯丝的电流越大，灯泡越亮；电源电压一定时，电路中的电阻增大，电路中的电流就变小……小强猜想：通过导体中的电流的大小与导体两端的电压和导体的电阻有关。请你帮助小强完成这个探究实验。
(1)选择的器材：两节新干电池、开关、三个阻值不同的电阻(5 Ω、10 Ω、20 Ω)、导线若干、电流表及电压表各一个，还需要_________。
(2)请画出电路图并按电路图将实物图中的各元件连成电路。要求：滑动变阻器的滑片向左移动时，电流表的示数变大。
(3)测量的步骤及数据：①首先把10 Ω的电阻连入电路，移动滑动变阻器的滑片，改变R1两端的电压，测得三组数据如表一所示；②分别把三个阻值不同的电阻连入电路，调节滑动变阻器的滑片，始终保持每个电阻两端的电压为2 V，测得三组数据如表二所示。
(4)分析与结论：分析表一得出的结论是_________________；分析表二得出的结论是______________________。
(5)这种研究问题的方法是________法。

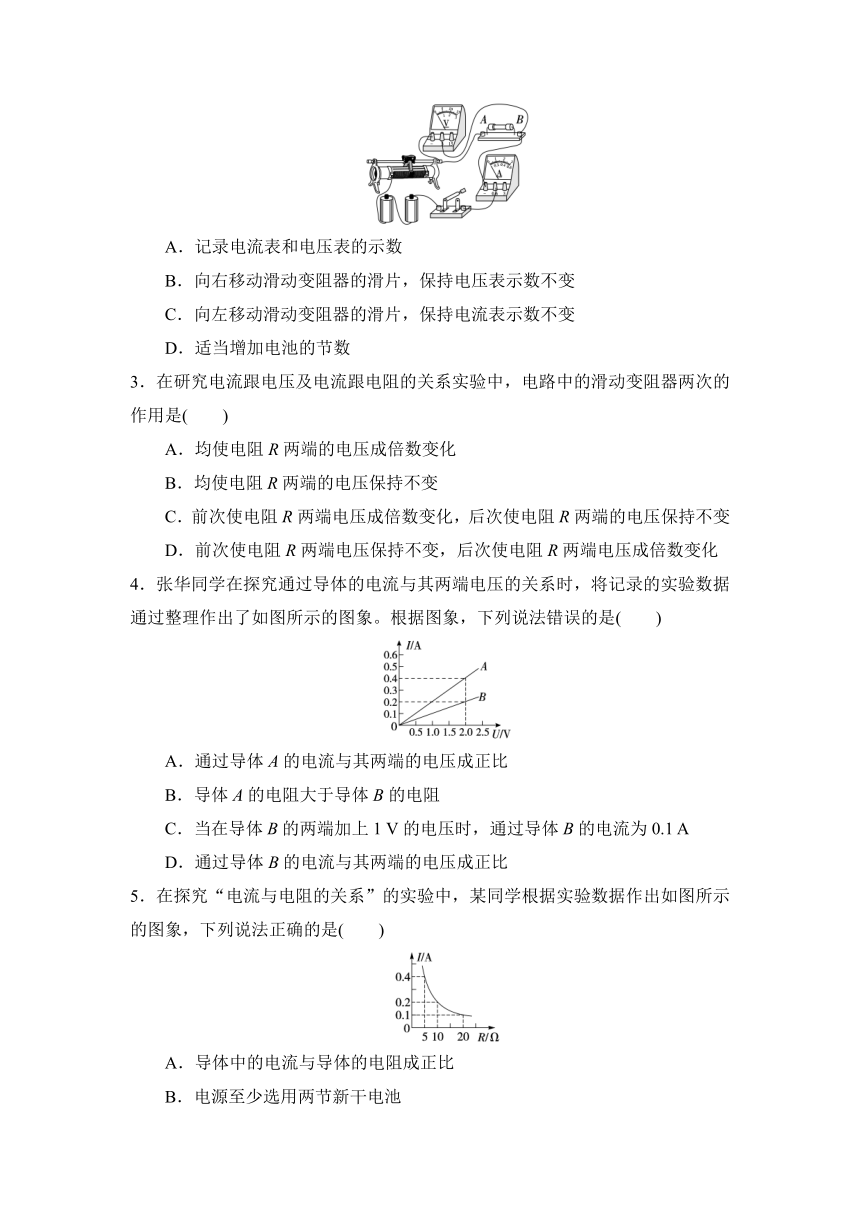

2．小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10 Ω的电阻更换为20 Ω的电阻，闭合开关后，下一步的操作应当是(　　)
A．记录电流表和电压表的示数
B．向右移动滑动变阻器的滑片，保持电压表示数不变
C．向左移动滑动变阻器的滑片，保持电流表示数不变
D．适当增加电池的节数
3．在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是(　　)
A．均使电阻R两端的电压成倍数变化
B．均使电阻R两端的电压保持不变
C．前次使电阻R两端电压成倍数变化，后次使电阻R两端的电压保持不变
D．前次使电阻R两端电压保持不变，后次使电阻R两端电压成倍数变化
4．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象。根据图象，下列说法错误的是(　　)
A．通过导体A的电流与其两端的电压成正比
B．导体A的电阻大于导体B的电阻
C．当在导体B的两端加上1 V的电压时，通过导体B的电流为0.1 A
D．通过导体B的电流与其两端的电压成正比
5．在探究“电流与电阻的关系”的实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是(　　)
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池

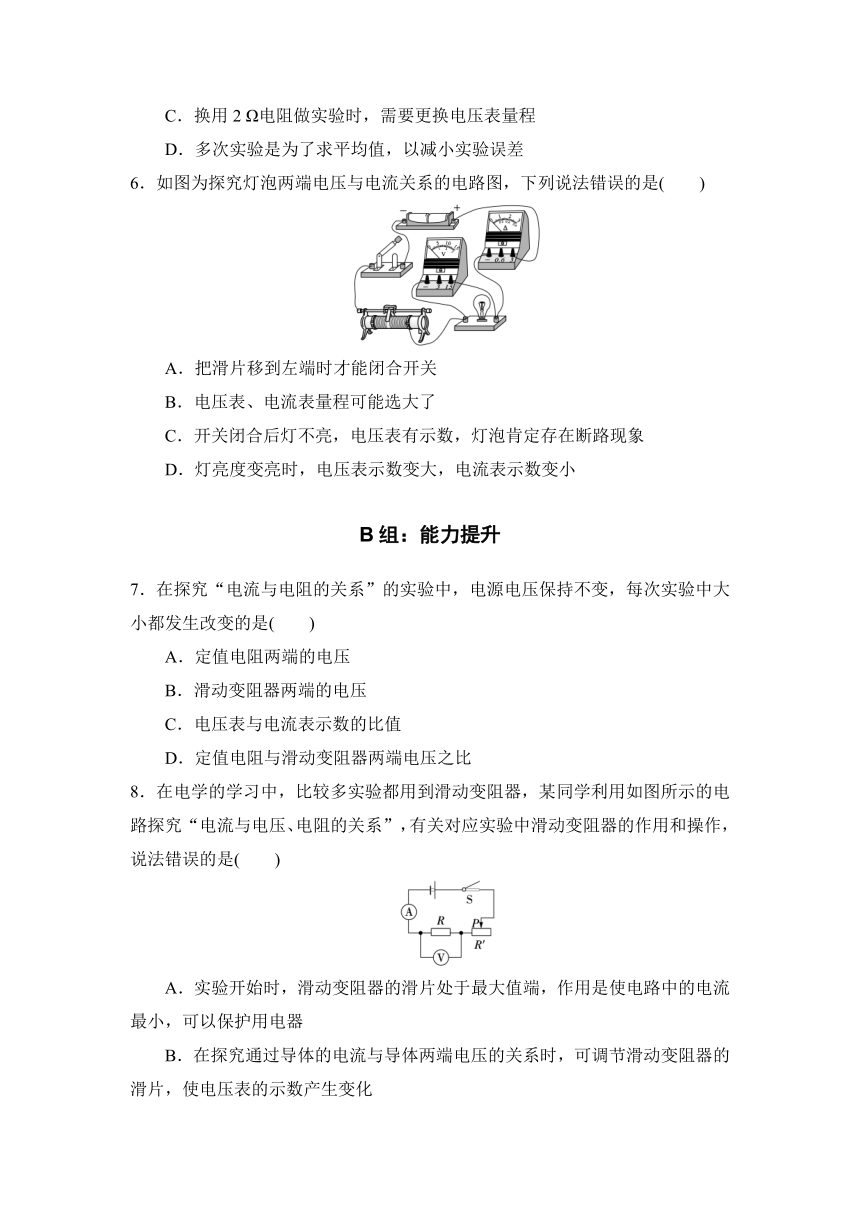

C．换用2 Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
6．如图为探究灯泡两端电压与电流关系的电路图，下列说法错误的是(　　)
A．把滑片移到左端时才能闭合开关
B．电压表、电流表量程可能选大了
C．开关闭合后灯不亮，电压表有示数，灯泡肯定存在断路现象
D．灯亮度变亮时，电压表示数变大，电流表示数变小
B组：能力提升
7．在探究“电流与电阻的关系”的实验中，电源电压保持不变，每次实验中大小都发生改变的是(　　)
A．定值电阻两端的电压
B．滑动变阻器两端的电压
C．电压表与电流表示数的比值
D．定值电阻与滑动变阻器两端电压之比
8．在电学的学习中，比较多实验都用到滑动变阻器，某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作，说法错误的是(　　)
A．实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护用电器
B．在探究通过导体的电流与导体两端电压的关系时，可调节滑动变阻器的滑片，使电压表的示数产生变化
C．在探究通过导体的电流与导体电阻的关系时，滑动变阻器的作用是保持接入的定值电阻两端的电压不变
D．在探究通过导体的电流与导体电阻的关系时，要控制电阻不变
9．某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录表中，请根据表中给出的数据，分析他们实验时所使用的电路图可能是(　　)
U/V 3.0 2.5 2.0 1.8 1.5 1.3
I/A 0.20 0.30 0.40 0.44 0.50 0.54
C组：拓展训练
10．如图所示是探究“电流与电阻的关系”的实验电路图，电源电压保持3 V不变，滑动变阻器的规格是“10 Ω　1 A”。实验中，先在a、b两点间接入5 Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2 V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择的两个电阻是(　　)
A．10 Ω和40 Ω B．20 Ω和30 Ω
C．10 Ω和20 Ω D．30 Ω和40 Ω
11．小军利用图1电路探究电流与电阻的关系，所用器材规格已在图中标明。
将电流表示数记为I，电阻箱和滑动变阻器接入电路的阻值分别记为R1和R2。小军根据实验数据绘制的I与之间关系的图象如图2所示。
(1)根据图2可得出“在电压一定时，通过导体的电流与导体的电阻成______”的实验结论。
(2)如图所示的选项中，能正确反映I与之间关系的是_____，你的理由是_____________________。
参考答案
1．(1)滑动变阻器
(2)　
(4)电阻一定时，通过导体的电流与导体两端的电压成正比　当电压一定时，通过导体中的电流与电阻成反比　(5)控制变量
2．B　3.C　4.B　5.B　6.D　7.C　8.D　9.D　10.C
11．(1)反比　(2)A　滑动变阻器两端的电压保持1 V不变
