19.2 家庭电路中电流过大的原因 分层训练 2021-2022学年人教版物理九年级全册（含答案）

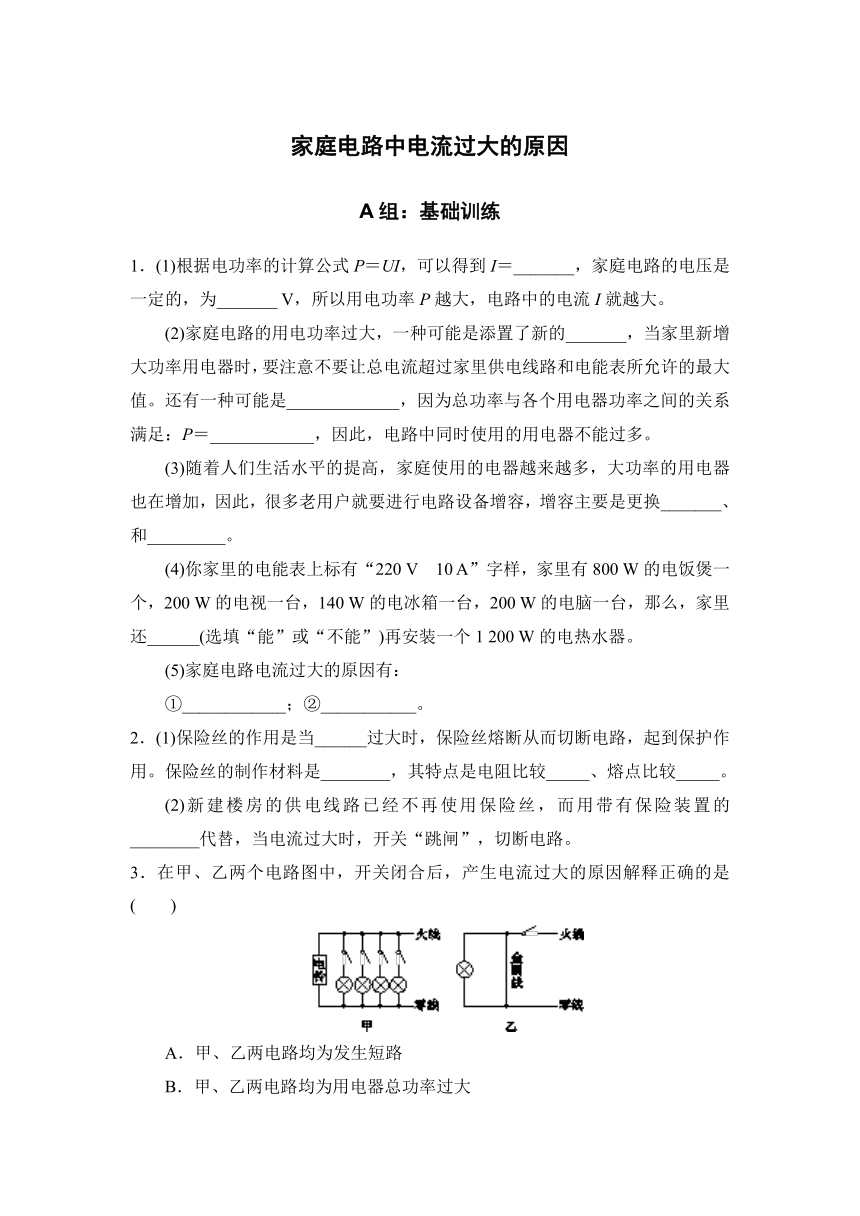

家庭电路中电流过大的原因
A组：基础训练
1．(1)根据电功率的计算公式P＝UI，可以得到I＝_______，家庭电路的电压是一定的，为_______ V，所以用电功率P越大，电路中的电流I就越大。
(2)家庭电路的用电功率过大，一种可能是添置了新的_______，当家里新增大功率用电器时，要注意不要让总电流超过家里供电线路和电能表所允许的最大值。还有一种可能是_____________，因为总功率与各个用电器功率之间的关系满足：P＝____________，因此，电路中同时使用的用电器不能过多。
(3)随着人们生活水平的提高，家庭使用的电器越来越多，大功率的用电器也在增加，因此，很多老用户就要进行电路设备增容，增容主要是更换_______、和_________。
(4)你家里的电能表上标有“220 V　10 A”字样，家里有800 W的电饭煲一个，200 W的电视一台，140 W的电冰箱一台，200 W的电脑一台，那么，家里还______(选填“能”或“不能”)再安装一个1 200 W的电热水器。
(5)家庭电路电流过大的原因有：
①____________；②___________。
2．(1)保险丝的作用是当______过大时，保险丝熔断从而切断电路，起到保护作用。保险丝的制作材料是________，其特点是电阻比较_____、熔点比较_____。
(2)新建楼房的供电线路已经不再使用保险丝，而用带有保险装置的________代替，当电流过大时，开关“跳闸”，切断电路。
3．在甲、乙两个电路图中，开关闭合后，产生电流过大的原因解释正确的是(　　)
A．甲、乙两电路均为发生短路
B．甲、乙两电路均为用电器总功率过大
C．甲电路用电器总功率过大，乙电路发生短路
D．甲电路用电器总功率过大，乙电路发生断路

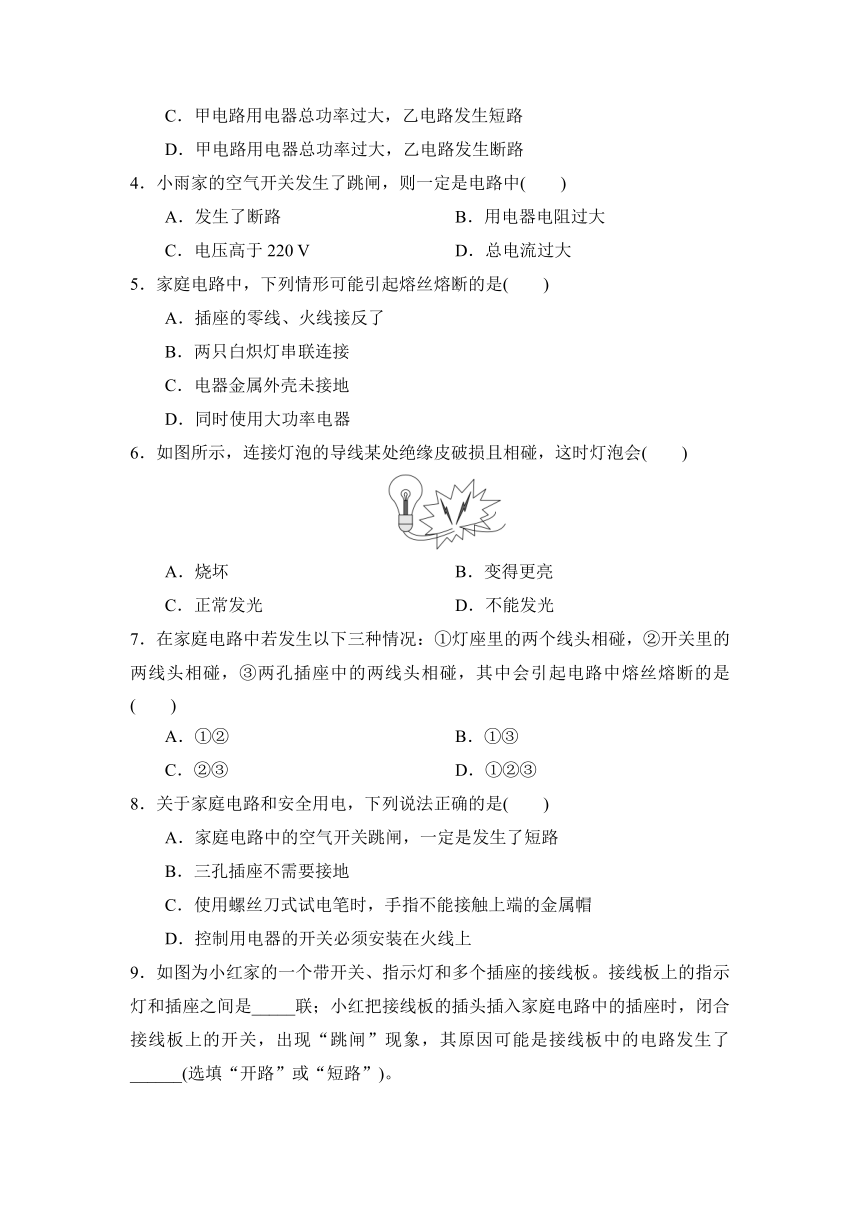

4．小雨家的空气开关发生了跳闸，则一定是电路中(　　)
A．发生了断路 B．用电器电阻过大
C．电压高于220 V D．总电流过大
5．家庭电路中，下列情形可能引起熔丝熔断的是(　　)
A．插座的零线、火线接反了
B．两只白炽灯串联连接
C．电器金属外壳未接地
D．同时使用大功率电器
6．如图所示，连接灯泡的导线某处绝缘皮破损且相碰，这时灯泡会(　　)
A．烧坏 B．变得更亮
C．正常发光 D．不能发光
7．在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰，②开关里的两线头相碰，③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是(　　)
A．①② B．①③
C．②③ D．①②③
8．关于家庭电路和安全用电，下列说法正确的是(　　)
A．家庭电路中的空气开关跳闸，一定是发生了短路
B．三孔插座不需要接地
C．使用螺丝刀式试电笔时，手指不能接触上端的金属帽
D．控制用电器的开关必须安装在火线上
9．如图为小红家的一个带开关、指示灯和多个插座的接线板。接线板上的指示灯和插座之间是_____联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了______(选填“开路”或“短路”)。
10．小军姐弟俩为妈妈庆祝母亲节，他们已用电饭锅做饭、电磁炉蒸鱼、开着抽油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是_________。
B组：能力提升
11．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是(　　)
A．用铜丝替代保险丝 B．更换灯泡时断开电源开关
C．开关接在灯泡和零线之间 D．使用试电笔时手接触笔尖金属体
12．某家庭电路的电能表标有“220 V　10 A”字样，家中正在使用的电器有一台100 W的电冰箱，此时需要再用一个40 W的台灯，可每当台灯的插头插进插座时，空气开关就“跳闸”，发生这种现象的原因可能是(　　)
A．用电器的总功率过大
B．台灯的额定功率太大
C．电冰箱的额定功率太大
D．插头或台灯短路
13．如图所示是小明“探究熔丝熔断原因”的实验电路图，小明用一根导线接在B、D间，开关闭合，熔丝熔断。下列说法正确的是(　　)
A．熔丝熔断时，灯泡会被烧坏
B．熔丝熔断时，熔丝中的电流大于导线AB中的电流
C．若将导线不接在B、D间，接在A、C间，熔丝会熔断
D．若B、D间不接导线，用灯泡替代A、B间导线接入电路，熔丝不会熔断
14．为探究熔丝熔断的原因，小明连接了如图所示的电路。
(1)保险丝是采用熔点较_____(选填“高”或“低”)的材料制成的。
(2)接通电源，依次闭合各小灯泡支路的开关，可以看到电流表的示数________(选填“逐渐增大”“逐渐减小”或“保持不变”)。而当闭合电炉丝支路的开关时，发现熔丝未被熔断，接下来应选用更_____(选填“细”或“粗”)的电炉丝继续实验。
C组：拓展训练
15．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻的数据：
测量项目 完全干燥时 出汗或潮湿时
手与手之间的电阻 200 kΩ 5 000 Ω
手与脚之间的电阻 300 kΩ 8 800 Ω
手与塑料鞋底之间的电阻 800 kΩ 10 000 Ω
如图所示，用电器R接在电压为220 V的电源上，消耗的电功率是1 100 W，电路中还有额定电流为10 A的保险丝，则：
(1)用电器R接入电路时，通过保险丝的电流是多大？
(2)一个潮湿的人，赤脚站在地面上，由于不小心，手接触了火线，发生触电事故，则通过人体的电流是多少？(上表电阻数据适用于人体)并分析为什么保险丝不会熔断？(即保险丝不能救人命)
参考答案
1．(1)　220　(2)用电器　同时开了很多用电器　P1＋P2＋P3＋…＋Pn　(3)电能表　更换粗电线　(4)不能　(5)①电路的总功率过大　②电路中发生短路
2．(1)电流　铅锑合金　大　低　(2)空气开关
3．C　4.D　5.D　6.D　7.B　8.D
9．并　短路
10．总功率过大
11．B　12.D　13.D
14．(1)低　(2)逐渐增大　粗
15．(1)5 A　(2)0.025 A。　由于电路总电流为5.025 A，小于保险丝的额定电流，因此保险丝不会熔断。
