第十六章 第1节电压同步测试 2021-2022学年人教版物理九年级全册（含答案）

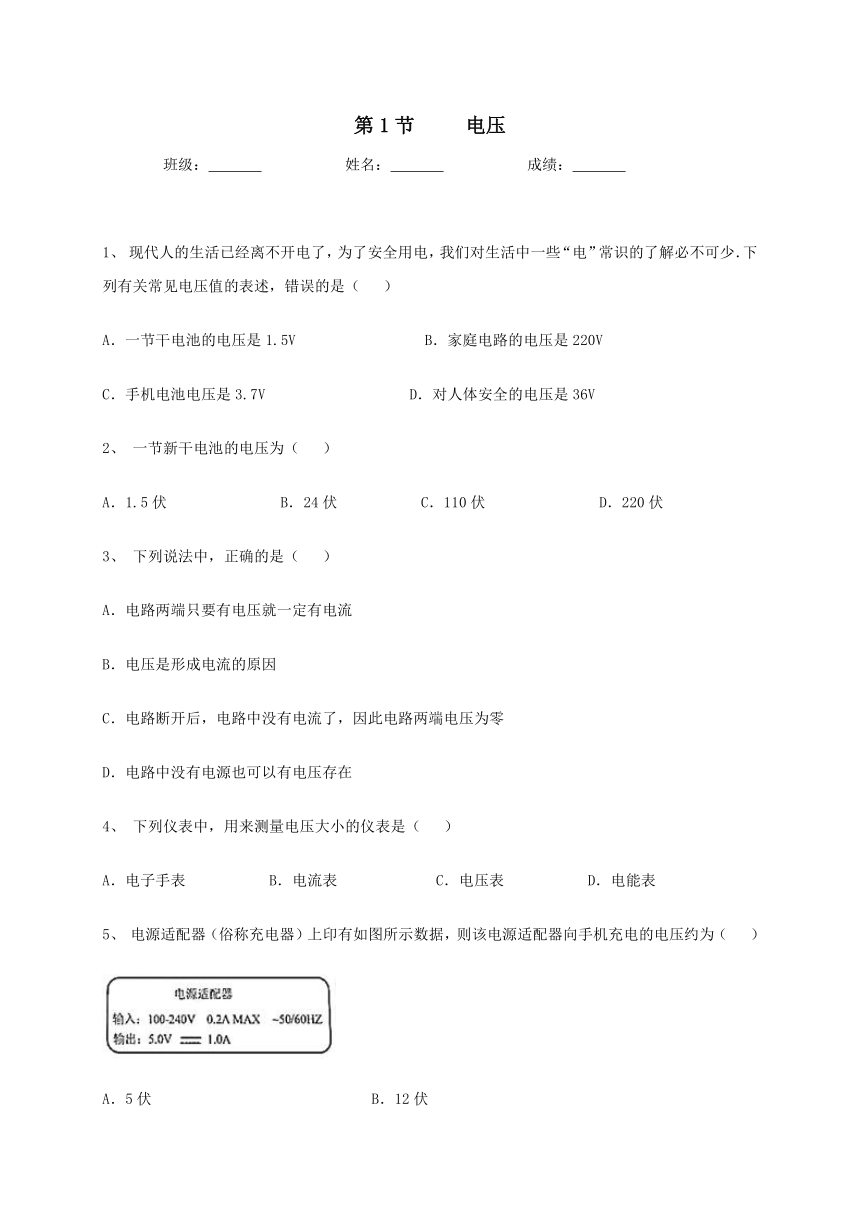

第1节 电压
班级： 姓名： 成绩：
1、 现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（? ）
A．一节干电池的电压是1.5V???????? B．家庭电路的电压是220V
C．手机电池电压是3.7V????????? D．对人体安全的电压是36V
2、 一节新干电池的电压为（? ）
A．1.5伏??????? B．24伏????? C．110伏??????? D．220伏
3、 下列说法中，正确的是（? ）
A．电路两端只要有电压就一定有电流
B．电压是形成电流的原因
C．电路断开后，电路中没有电流了，因此电路两端电压为零
D．电路中没有电源也可以有电压存在
4、 下列仪表中，用来测量电压大小的仪表是（? ）
A．电子手表????? B．电流表?????? C．电压表????? D．电能表
5、 电源适配器（俗称充电器）上印有如图所示数据，则该电源适配器向手机充电的电压约为（? ）
A．5伏?????????????? B．12伏
C．100伏?????????????? D．220伏

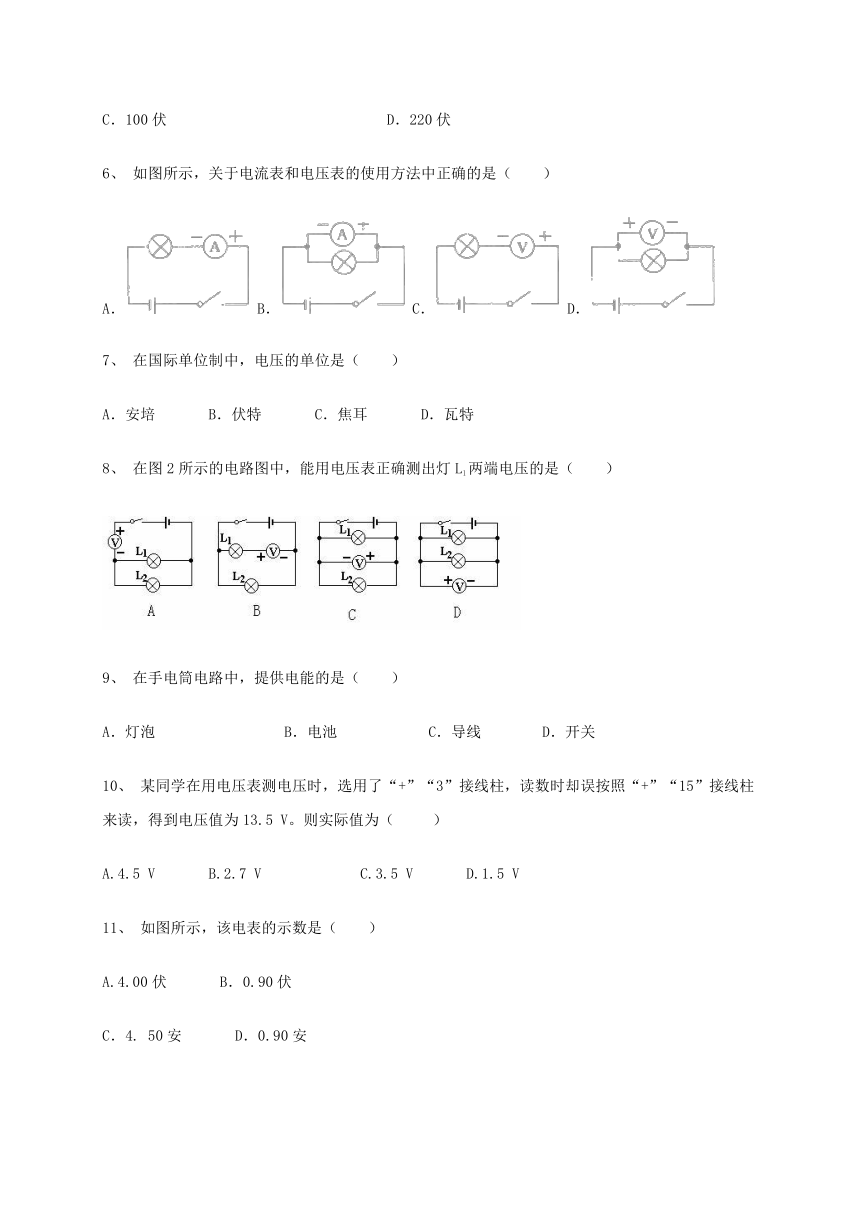

6、 如图所示，关于电流表和电压表的使用方法中正确的是（　　）
A． B． C． D．
7、 在国际单位制中，电压的单位是（　　）
A．安培 B．伏特 C．焦耳 D．瓦特
8、 在图2所示的电路图中，能用电压表正确测出灯Ll两端电压的是（　　）
9、 在手电筒电路中，提供电能的是（　　）
A．灯泡?? ? ??? ?B．电池?? ??? C．导线 ??? D．开关
10、 某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5 V。则实际值为（? ）
A.4.5 V?? ?B.2.7 V??? ???C.3.5 V ???D.1.5 V

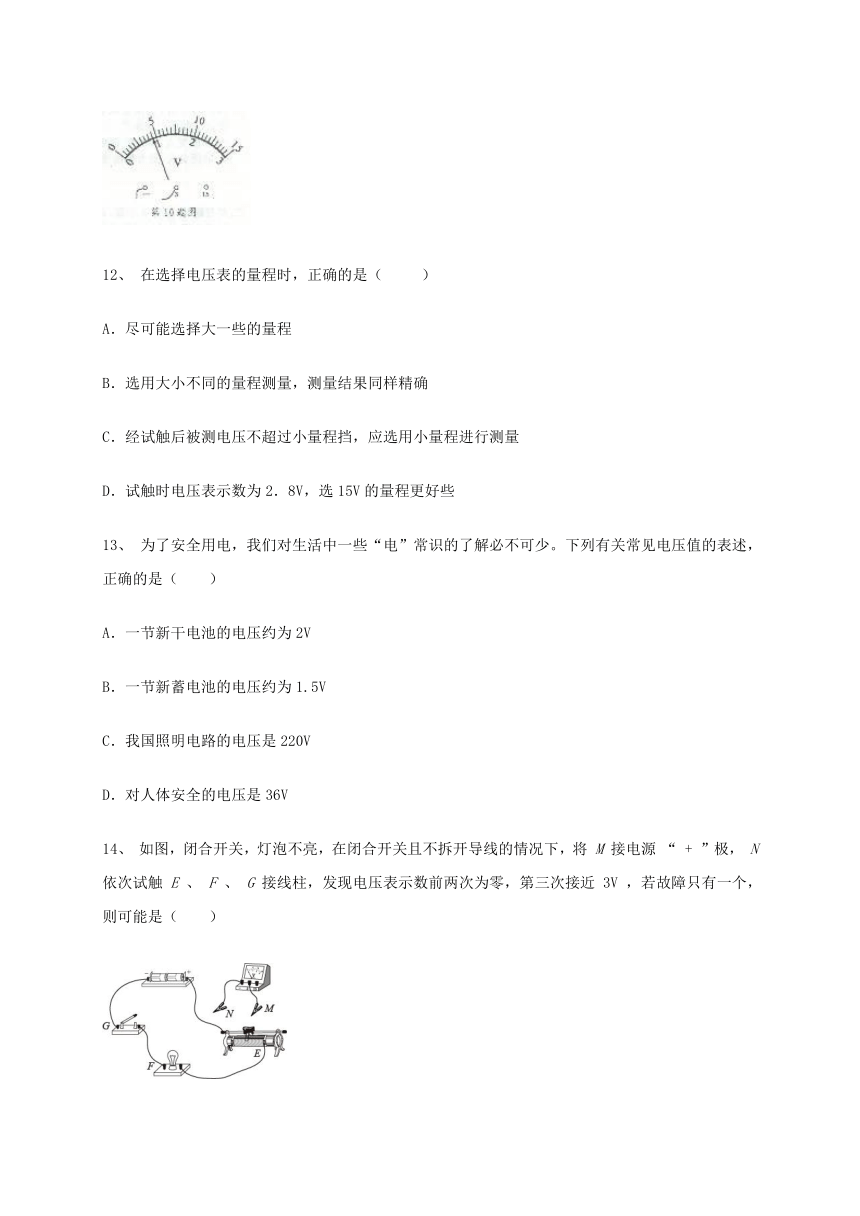

11、 如图所示，该电表的示数是（　　）
A.4.00伏 ???B．0.90伏
C．4. 50安??? D．0.90安
?
12、 在选择电压表的量程时，正确的是（?? ）
A．尽可能选择大一些的量程
B．选用大小不同的量程测量，测量结果同样精确
C．经试触后被测电压不超过小量程挡，应选用小量程进行测量
D．试触时电压表示数为2．8V，选15V的量程更好些
13、 为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，正确的是（　　）
A．一节新干电池的电压约为2V
B．一节新蓄电池的电压约为1.5V
C．我国照明电路的电压是220V
D．对人体安全的电压是36V
14、 如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将 M 接电源 “ + ”极， N 依次试触 E 、 F 、 G 接线柱，发现电压表示数前两次为零，第三次接近 3V ，若故障只有一个，则可能是（　　）
A ． 电源没电 B ． 开关断路
C ． 灯泡断路 D ． 灯泡短路
15、 如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（　　）
A．A1?????? B．A2?????? C．V1?????? D．V2
16、 教室里的日光灯正常工作时的电压是________，一节新干电池两端的电压是________．
17、如图所示，电压表的示数是___V。
18、 电压的作用是使电路中形成__________。
19、 完成下列单位换算：3.8V= ______ mV= ______ kV
20、 用电压表测某段电路的电压时，应将电压表　?? 　（选填“并”或“串”）联在该电路两端，被测电压　?? 　（选填“能”或“不能”）超过它的量程。
21、 灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接　　（填“正确”或“不正确”）．原因是　　．
22、开关闭合后，L1、L2两盏灯均发光，甲、乙、丙是三个电表，请填出甲、乙、丙分别是电压表还是电流表？并写出相对应情况下L1、L2两灯是串联还是并联？（有几种情况写几种）
23、 如图所示的是测量灯L1两端电压的电路，图中有三处错误，请指出其中的两处错误：
（1）?????????????
（2）?????????????
24、 小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5V、1.5V。
(1)根据电路图，用笔画线表示导线，把图乙中的实物连接起来______；
(2)电路正确连接后，闭合开关，两灯发光，如图丙电压表V1的示数为______，V2的示数为2.8V，L2是否正常发光______?
(3)小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，而L2不亮；
①小明认为此时L2烧断，他判断是否正确?______依据是______；
②小芳认为L2两端电压不够，将图乙中的电池增至三节，闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是______烧断（选填“LED”“L2”）。
参考答案
1-5、 DABCA
6-10、 ABDBB
11-15、 BCCBC
16、 220V??? 15V???
17、 4
18、 电流
19、 3.8×103??? 3.8×10-3???
20、 并；不能。
21、 不正确；电压表的正负接线柱接反了．
22、 甲、乙为电压表，丙为电流表时，L1、L2串联；
甲、乙为电流表，丙为电压表时，L1、L2并联。
23、 电压表没有和灯L1并联? 电压表量程选大了
?电压表正负接线柱接反了
24、 ? 1.5??? 否??? 不正确??? L2烧断的情况下，LED灯也不亮??? LED
