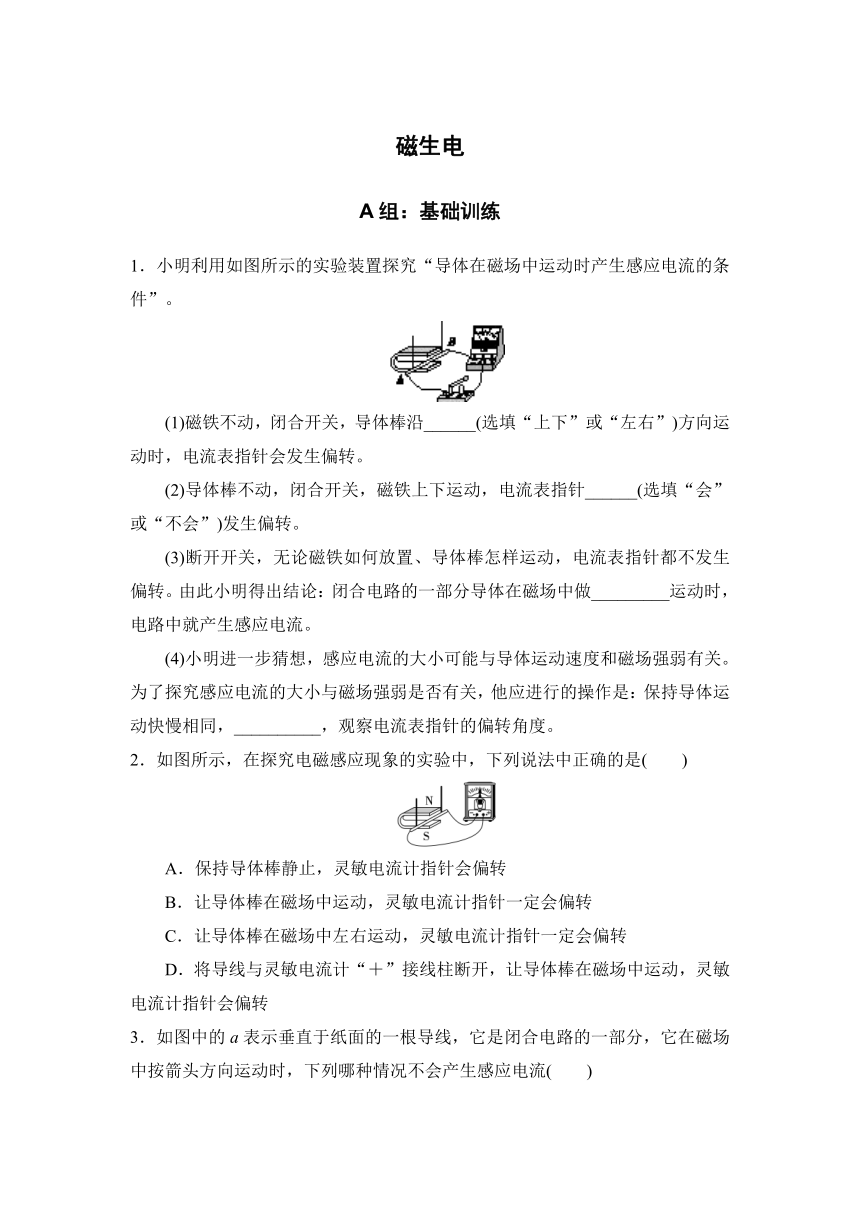

磁生电
A组：基础训练
1．小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
(1)磁铁不动，闭合开关，导体棒沿______(选填“上下”或“左右”)方向运动时，电流表指针会发生偏转。
(2)导体棒不动，闭合开关，磁铁上下运动，电流表指针______(选填“会”或“不会”)发生偏转。
(3)断开开关，无论磁铁如何放置、导体棒怎样运动，电流表指针都不发生偏转。由此小明得出结论：闭合电路的一部分导体在磁场中做_________运动时，电路中就产生感应电流。
(4)小明进一步猜想，感应电流的大小可能与导体运动速度和磁场强弱有关。为了探究感应电流的大小与磁场强弱是否有关，他应进行的操作是：保持导体运动快慢相同，__________，观察电流表指针的偏转角度。
2．如图所示，在探究电磁感应现象的实验中，下列说法中正确的是(　　)
A．保持导体棒静止，灵敏电流计指针会偏转
B．让导体棒在磁场中运动，灵敏电流计指针一定会偏转
C．让导体棒在磁场中左右运动，灵敏电流计指针一定会偏转
D．将导线与灵敏电流计“＋”接线柱断开，让导体棒在磁场中运动，灵敏电流计指针会偏转
3．如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流(　　)

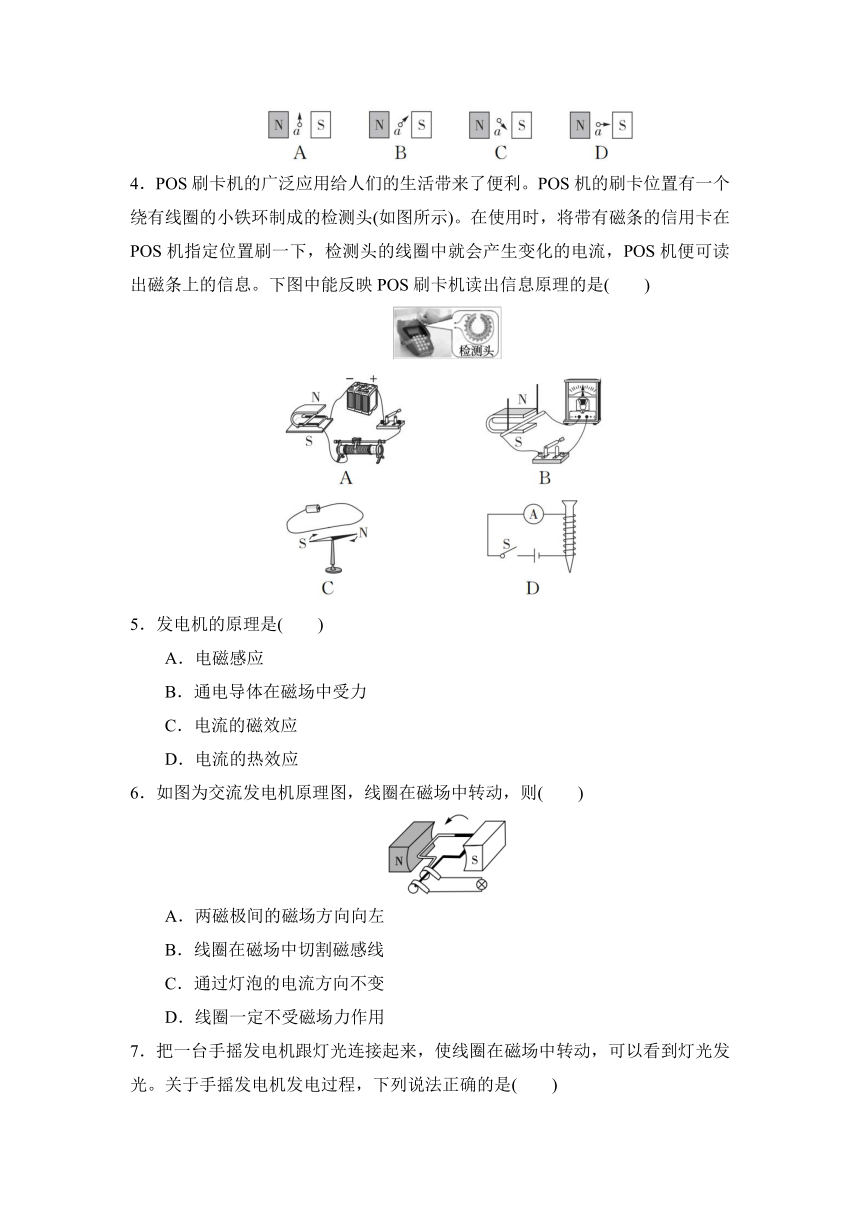

4．POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)。在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息。下图中能反映POS刷卡机读出信息原理的是(　　)
5．发电机的原理是(　　)
A．电磁感应
B．通电导体在磁场中受力
C．电流的磁效应
D．电流的热效应
6．如图为交流发电机原理图，线圈在磁场中转动，则(　　)
A．两磁极间的磁场方向向左
B．线圈在磁场中切割磁感线
C．通过灯泡的电流方向不变
D．线圈一定不受磁场力作用
7．把一台手摇发电机跟灯光连接起来，使线圈在磁场中转动，可以看到灯光发光。关于手摇发电机发电过程，下列说法正确的是(　　)
A．发电机是将重力势能转化为电能的装置
B．匀速摇动转轮，灯光的亮度不变
C．转轮转速越快灯光亮度越暗
D．转轮在一个周期内电流方向改变两次
B组：能力提升
8．现在兴起的智能手机无线充电主要是运用电磁感应技术，当电源的电流通过充电底座中的送电金属线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能接收磁场，产生电流，实现充电过程。以下设备也是利用“磁生电”工作的是(　　)
A．电磁起重机 B．扬声器
C．电烙铁 D．动圈式话筒
9．在央视2套“是真的吗”栏目中，一位网友演示了一把如图所示的“铜丝琴”；他将一根张紧的铜丝两端与扬声器接通，铜丝旁边放置一块磁铁，用手指拨动铜丝，就能使扬声器发声，演奏出优美的乐曲。这个声音是(　　)
A．振动的铜丝直接发出的
B．空气振动而发出的
C．通电铜丝在磁场中受力振动而发出的
D．振动的铜丝切割磁感线产生感应电流使扬声器发出的
10．下列各种电路设备中，利用电磁感应原理工作的是(　　)
11．电与磁的联系可以由以下三个实验来证实。
(1)如图甲所示，图中显示的是_______实验，它证明了通电导体周围有______。
(2)如图乙所示，实验证实了________________，它的应用实例是_______。
(3)如图丙所示，实验证实了________，实验过程中是机械能转化成电能，它的应用实例是_______。
C组：拓展训练
12．阅读《直流输电和交流输电》并回答问题。
直流输电和交流输电
“直流电”(简称DC)是方向不变的电流。实验室里常用的干电池形成的电流就是直流电流。交流电(简称AC)的电流方向随时间作周期性变化。我们常见的电灯、电动机等用的电都是交流电。
输电过程中，要输送较大的电功率，可以增大电流，也可以增大电压(根据电功率公式)。而电流愈大，输电线路发热就愈厉害，损失的功率就愈多，因而输电时通常采用增大电压的方法。交流电可以方便地通过变压器升高和降低电压，这给配送电能带来极大的方便，这也是交流电与直流电相比所具有的独特优势。我国使用的交流电，一般频率是50 Hz，意思就是1 s内完成周期性(完全重复)性变化的次数为50次。交流输电要求所有的发电机保持同步运行并且有足够稳定性，这不易解决，但直流输电在这方面具有调节快速，运行可靠的优势。
随着科学的发展，为了解决交流输电存在的问题，寻求更合理的输电方式，人们现在开始尝试采用直流超高压输电。发电站发出的电和用户用的电仍然是交流电，只是在远距离输电中，采用换流设备，把交流高压变成直流高压进行输电。
(1)骑自行车时，左脚踏脚蹬的运动可以看做是周期性运动，假如某人骑自行车时左脚踏着脚蹬在1 s内转了2圈，则他左脚运动的频率为_____Hz。
(2)未来会采用_________输电，其优点是_________________。(写出一条即可)
参考答案
1．(1)左右　(2)不会　(3)切割磁感线　(4)改变磁场强弱
2．C　3.D　4.B　5.A　6.B　7.D　8.D　9.D　10.B
11．(1)奥斯特　磁场　(2)通电导体在磁场中受力运动　电动机　(3)磁能生电　发电机
12．(1)2　(2)直流超高压　高压输电线上损失的电功率小
