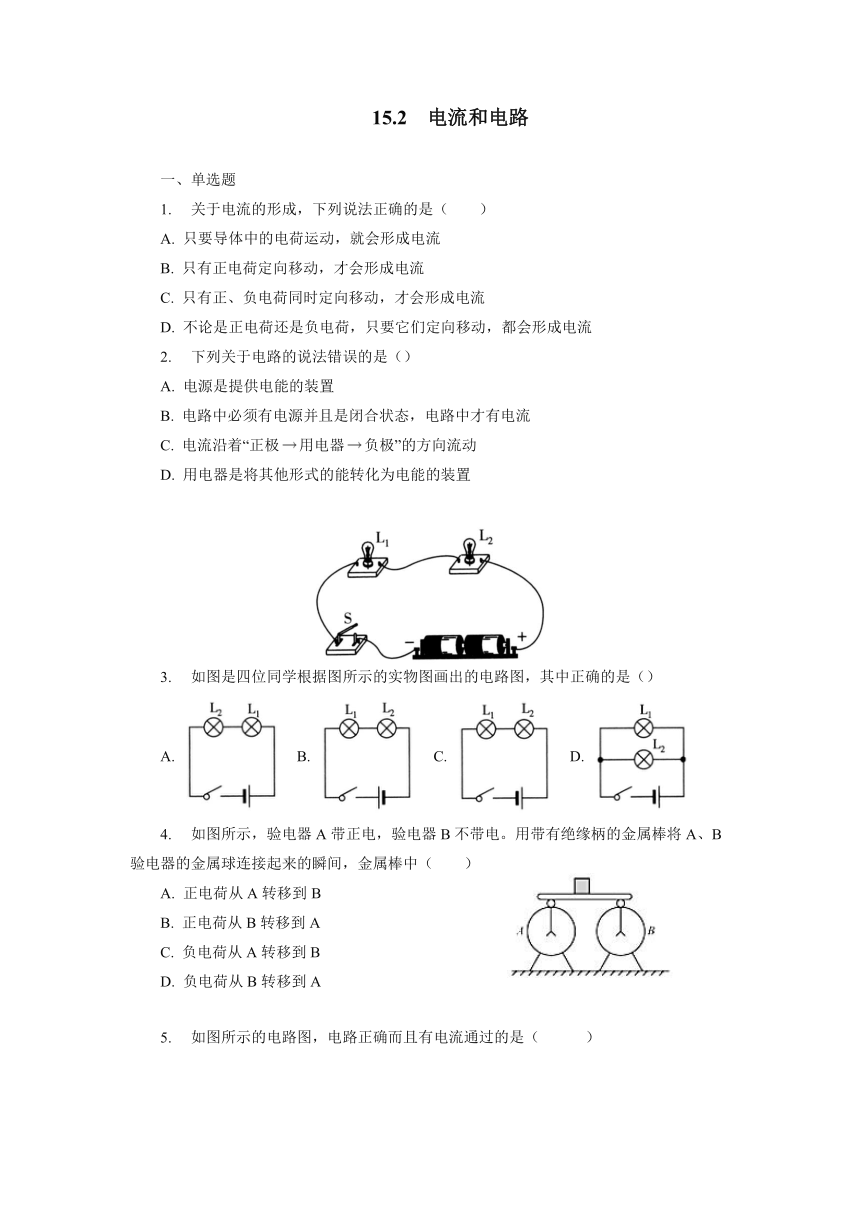

15.2电流和电路同步测试2021-2022学年人教版九年级物理全一册（含答案）

15.2
电流和电路
一、单选题
关于电流的形成，下列说法正确的是（　　）
A.
只要导体中的电荷运动，就会形成电流
B.
只有正电荷定向移动，才会形成电流
C.
只有正、负电荷同时定向移动，才会形成电流
D.
不论是正电荷还是负电荷，只要它们定向移动，都会形成电流
下列关于电路的说法错误的是（）
A.
电源是提供电能的装置
B.
电路中必须有电源并且是闭合状态，电路中才有电流
C.
电流沿着“正极用电器负极”的方向流动
D.
用电器是将其他形式的能转化为电能的装置
如图是四位同学根据图所示的实物图画出的电路图，其中正确的是（）
A.
B.
C.
D.
如图所示，验电器A带正电，验电器B不带电。用带有绝缘柄的金属棒将A、B验电器的金属球连接起来的瞬间，金属棒中（　　）
A.
正电荷从A转移到B
B.
正电荷从B转移到A
C.
负电荷从A转移到B
D.
负电荷从B转移到A

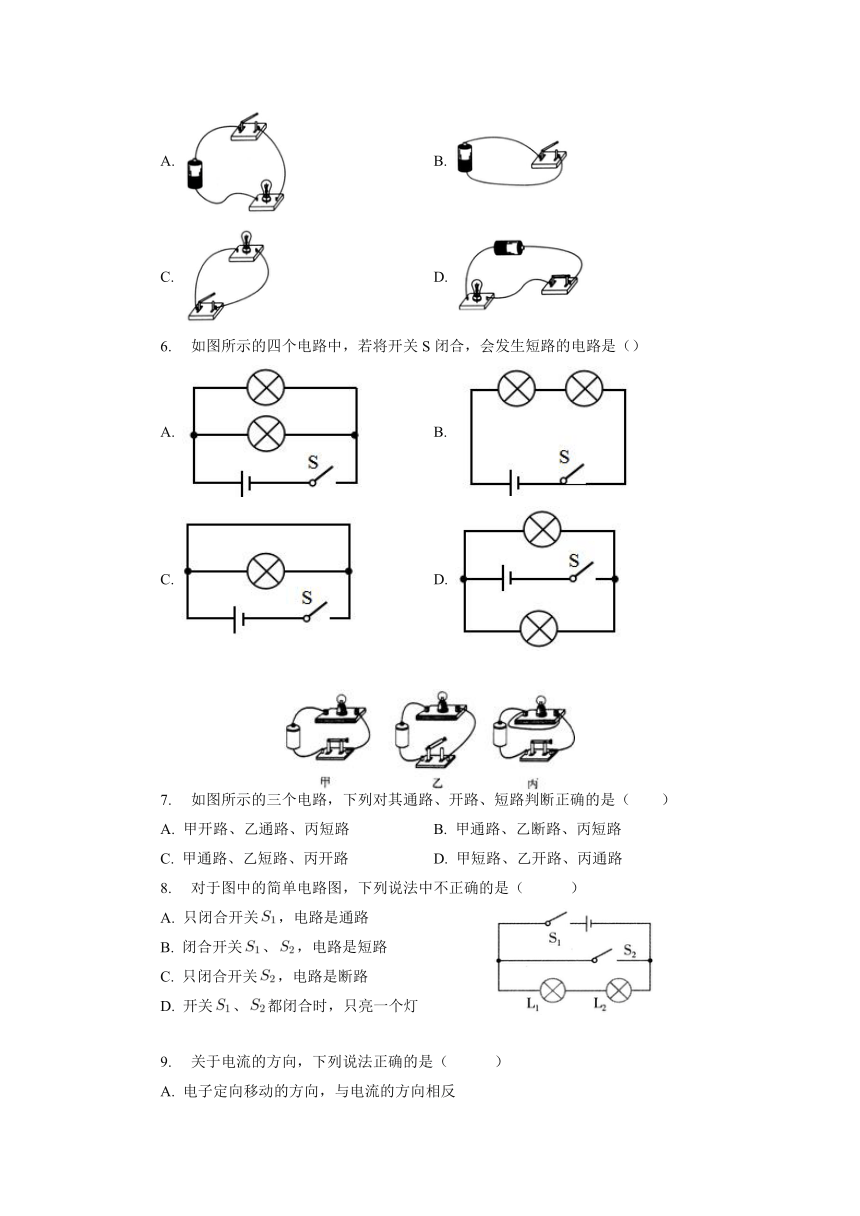

如图所示的电路图，电路正确而且有电流通过的是（
）
A.
B.
C.
D.
如图所示的四个电路中，若将开关S闭合，会发生短路的电路是（）
A.
B.
C.
D.
如图所示的三个电路，下列对其通路、开路、短路判断正确的是（　　）
A.
甲开路、乙通路、丙短路
B.
甲通路、乙断路、丙短路
C.
甲通路、乙短路、丙开路
D.
甲短路、乙开路、丙通路
对于图中的简单电路图，下列说法中不正确的是（
）
A.
只闭合开关，电路是通路
B.
闭合开关、，电路是短路
C.
只闭合开关，电路是断路
D.
开关、都闭合时，只亮一个灯
关于电流的方向，下列说法正确的是（
）
A.
电子定向移动的方向，与电流的方向相反
B.
电流从电池的负极流出，从正极流回
C.
电荷定向移动的方向为电流的方向
D.
正电荷移动的方向为电流的方向

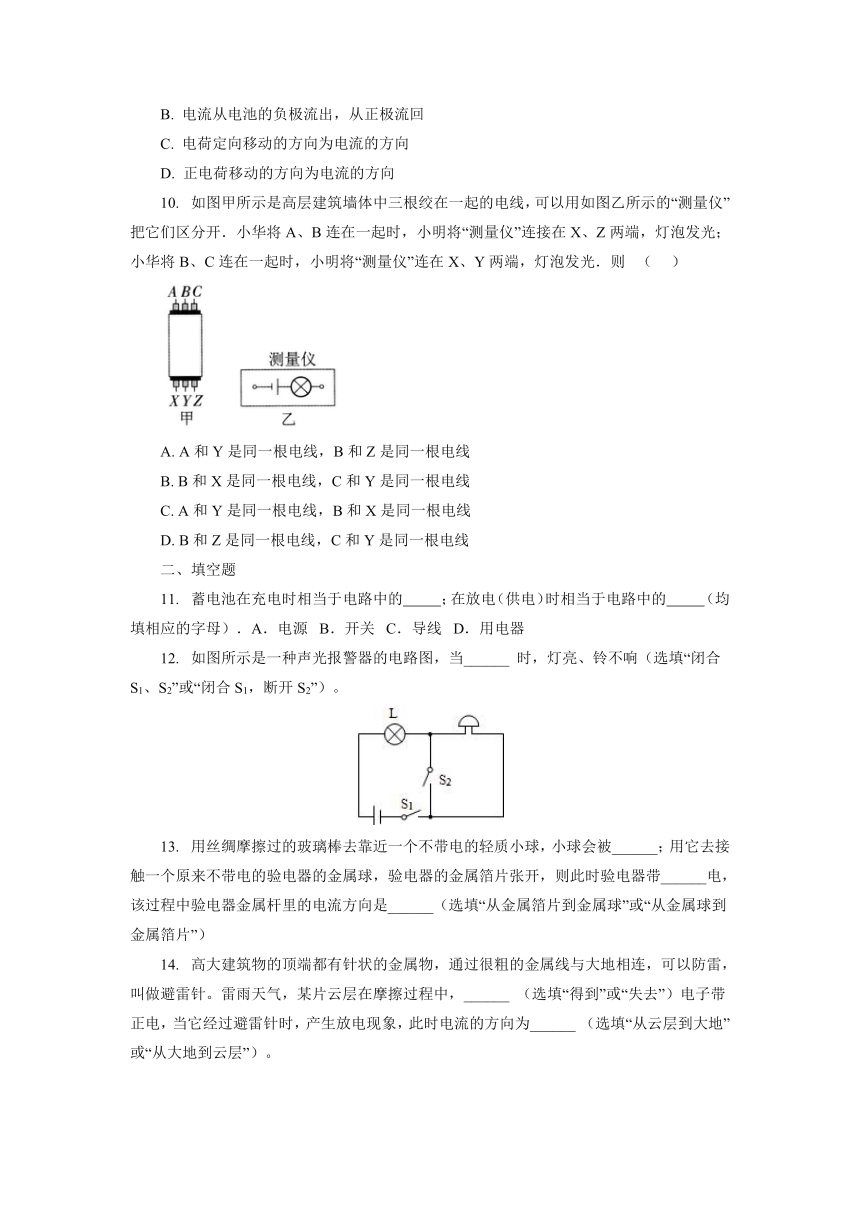

如图甲所示是高层建筑墙体中三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开．小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光．则?
（???
）
???????
A.
A和Y是同一根电线，B和Z是同一根电线
B.
B和X是同一根电线，C和Y是同一根电线
C.
A和Y是同一根电线，B和X是同一根电线
D.
B和Z是同一根电线，C和Y是同一根电线
二、填空题
蓄电池在充电时相当于电路中的??????????；在放电（供电）时相当于电路中的??????????（均填相应的字母）．A．电源?
B．开关?
C．导线?
D．用电器
如图所示是一种声光报警器的电路图，当______
时，灯亮、铃不响（选填“闭合S1、S2”或“闭合S1，断开S2”）。
用丝绸摩擦过的玻璃棒去靠近一个不带电的轻质小球，小球会被______；用它去接触一个原来不带电的验电器的金属球，验电器的金属箔片张开，则此时验电器带______电，该过程中验电器金属杆里的电流方向是______（选填“从金属箔片到金属球”或“从金属球到金属箔片”）
高大建筑物的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。雷雨天气，某片云层在摩擦过程中，______
（选填“得到”或“失去”）电子带正电，当它经过避雷针时，产生放电现象，此时电流的方向为______
（选填“从云层到大地”或“从大地到云层”）。
某旋叶电风扇中有一个自动断电的安全装置，如图所示，把它接在某一电路中，当电风扇倒地时电路处于??????????状态，当它直立时，电路处于??????????状态。
如图所示，酸甜多汁的水果点亮了小灯泡，在这个简单的电路中水果相当于??????????，该电路还缺少的一个元件是??????????。
三、作图题
根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来。
如图所示是常用手电筒的剖面图，画出它的电路图。
参考答案
1.D
2.D
3.C
4.D
5.D
6.C
7.B
8.D
9.A
10.B
11.D?
A
12.闭合S1、S2
13.吸引?
正?
从金属球到金属箔片
14.失去?
从云层到大地
15.开路
通路
16.电源
开关
17.解：甲图为灯的简单电路，开关控制灯，据此连接实物图，如下所示：
18.???????
