15.5串、并联电路中电流的规律同步测试2021-2022学年人教版九年级物理全一册（含答案）

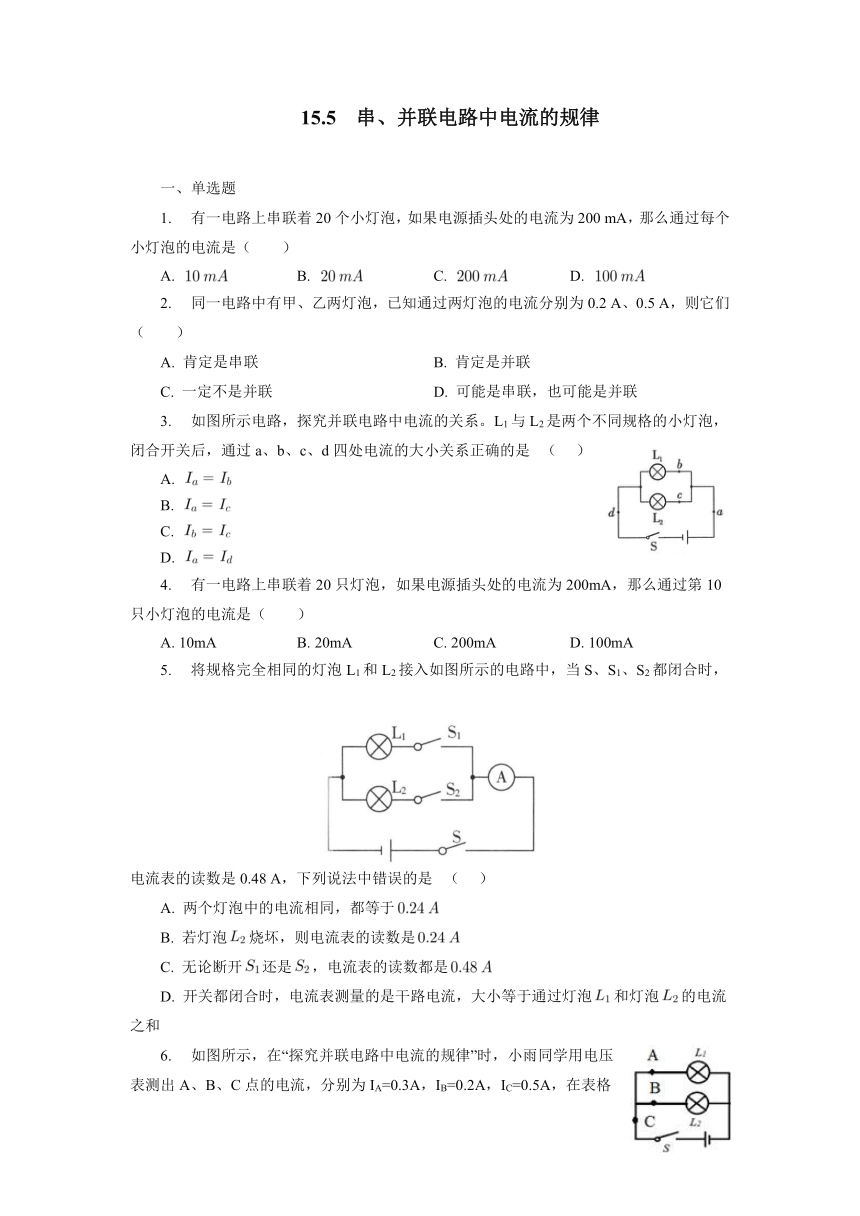

104521001262380015.5 串、并联电路中电流的规律
一、单选题
有一电路上串联着20个小灯泡，如果电源插头处的电流为200 mA，那么通过每个小灯泡的电流是（ ）
A. B. C. D.
同一电路中有甲、乙两灯泡，已知通过两灯泡的电流分别为0.2 A、0.5 A，则它们（ ）
A. 肯定是串联 B. 肯定是并联
C. 一定不是并联 D. 可能是串联，也可能是并联
4175125311785如图所示电路，探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是? （??? ）
A.
B.
C.
D.
有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（　　）
A. 10mA B. 20mA C. 200mA D. 100mA
将规格完全相同的灯泡L1和L2接入如图所示的电路中，当S、S1、S2都闭合时，电流表的读数是0.48 A，下列说法中错误的是? （??? ）
center0A. 两个灯泡中的电流相同，都等于
B. 若灯泡烧坏，则电流表的读数是
C. 无论断开还是，电流表的读数都是
D. 开关都闭合时，电流表测量的是干路电流，大小等于通过灯泡和灯泡的电流之和

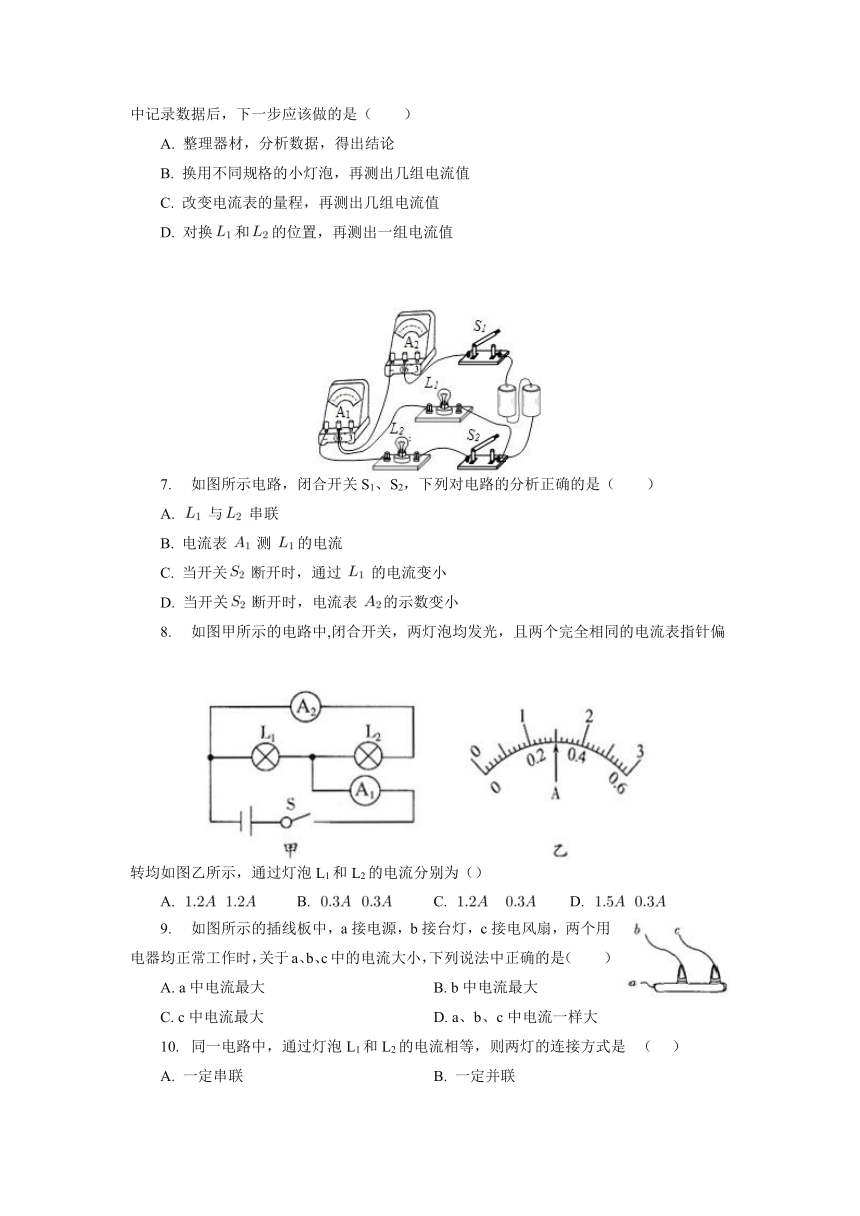

right0如图所示，在“探究并联电路中电流的规律”时，小雨同学用电压表测出A、B、C点的电流，分别为IA=0.3A，IB=0.2A，IC=0.5A，在表格中记录数据后，下一步应该做的是（　　）
A. 整理器材，分析数据，得出结论
B. 换用不同规格的小灯泡，再测出几组电流值
C. 改变电流表的量程，再测出几组电流值
D. 对换和的位置，再测出一组电流值
如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
center0A. ?与?串联
B. 电流表??测?的电流
C. 当开关?断开时，通过??的电流变小
D. 当开关?断开时，电流表?的示数变小
如图甲所示的电路中,闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）
center0A. ? B. ? C. ? D. ?
right0如图所示的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，关于a、b、c中的电流大小，下列说法中正确的是（　　）
A. a中电流最大 B. b中电流最大
C. c中电流最大 D. a、b、c中电流一样大

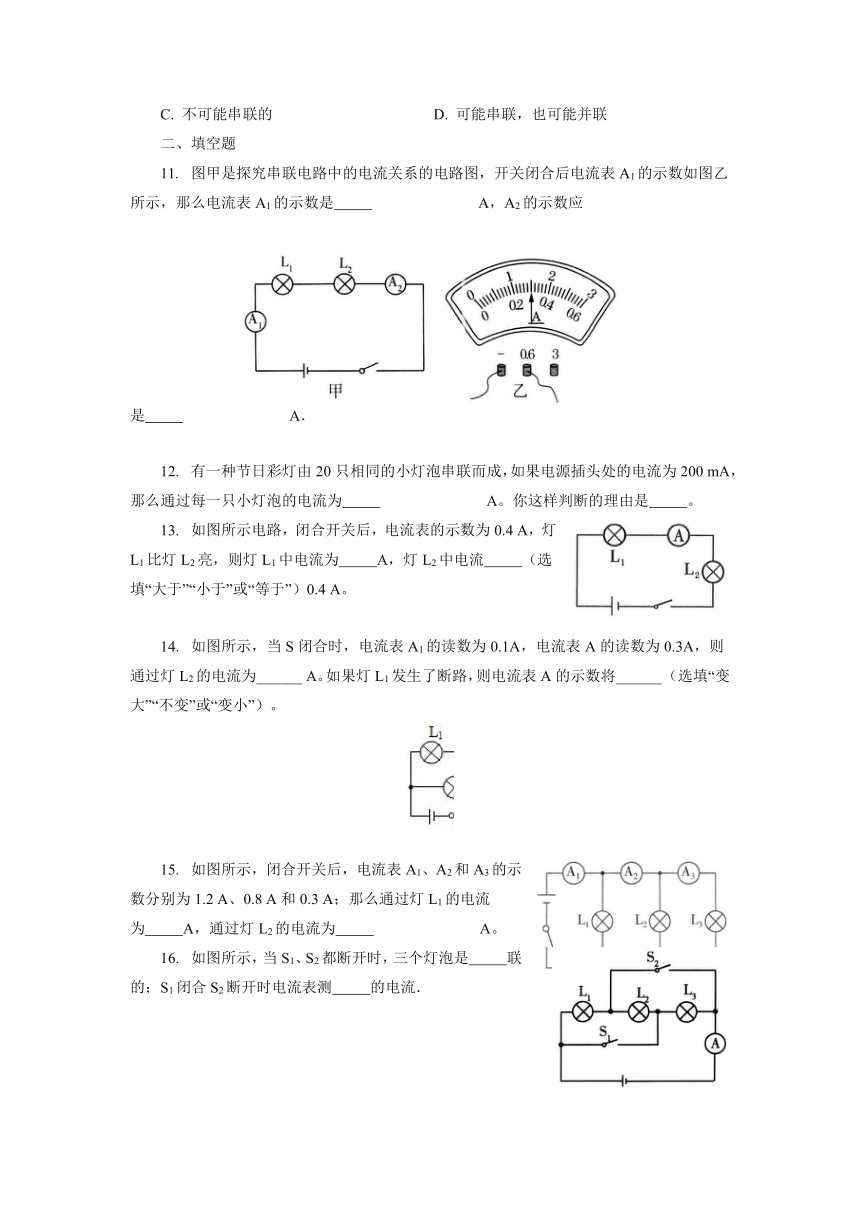

同一电路中，通过灯泡L1和L2的电流相等，则两灯的连接方式是? （??? ）
A. 一定串联 B. 一定并联
C. 不可能串联的 D. 可能串联，也可能并联
二、填空题
图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙所示，那么电流表A1的示数是?????????????????A，A2的示数应是?????????????????A．
center0
有一种节日彩灯由20只相同的小灯泡串联而成，如果电源插头处的电流为200 mA，那么通过每一只小灯泡的电流为?????????????????A。你这样判断的理由是??????????。
如图所示电路，闭合开关后，电流表的示数为0.4 A，灯L1比灯L2亮，则灯L1中电流为??????????A，灯L2中电流??????????（选填“大于”“小于”或“等于”）0.4 A。right0
如图所示，当S闭合时，电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为______ A。如果灯L1发生了断路，则电流表A的示数将______ （选填“变大”“不变”或“变小”）。
right0
如图所示，闭合开关后，电流表A1、A2和A3的示数分别为1.2 A、0.8 A和0.3 A；那么通过灯L1的电流为??????????A，通过灯L2的电流为?????????????????A。right0
如图所示，当S1、S2都断开时，三个灯泡是??????????联的；S1闭合S2断开时电流表测??????????的电流．right0
如图甲所示电路，闭合开关S，电流表A1的示数为1.5A，电流表A2的示数如图乙所示，则通过灯L2的电流为______ A；若用电流表测灯L1的电流，应选用______ （填“0～0.6A”或“0～3A”）量程。
right0
三、实验探究题
为了“探究并联电路的电流特点”，小薇设计了如图甲所示的电路进行实验。
???????
（1）在连接电路时，开关应处于________状态。
（2）小薇先画出了电路图，请你在图乙中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上。
（3）小薇闭合开关S后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是___________________________。
（4）排除故障后，小薇测出了灯L1的电流I1之后想测量干路中的电流I，这时她思考了一会儿后，就在原来已连接好的电路中[即在本题第（2）小问完成后的图中]将导线进行改动，请你写出她具体的操作：__________________________________________。干路中的电流如图丙所示，可读出I＝________A。接着，她又测出灯L2的电流I2，就想根据这组数据分析得出结论。但同组的小林认为该实验还没有结束，他在表格中记录数据后，接下来的具体操作是__________________________________________。
参考答案
1.C
2.B
3.D
4.C
5.C
6.B
7.D
8.C
9.A
10.D
11.0.3 ? 0.3 ?
12.0.2 串联电路中电流处处相等
13.0.4 等于
14.0.2? 变小
15.0.4 0.5
16.串? L3
17.0.46? 0～3A
18.（1）断开? （2）如图所示?
（3）灯L1（或电流表）开路? （4）将与电流表相连的b导线改接到电流表的负接线柱上? 0.24? 换用不同规格的灯泡，测出多组数据，然后得出结论
