15.4电流的测量同步测试2021-2022学年人教版九年级物理全一册（含答案）

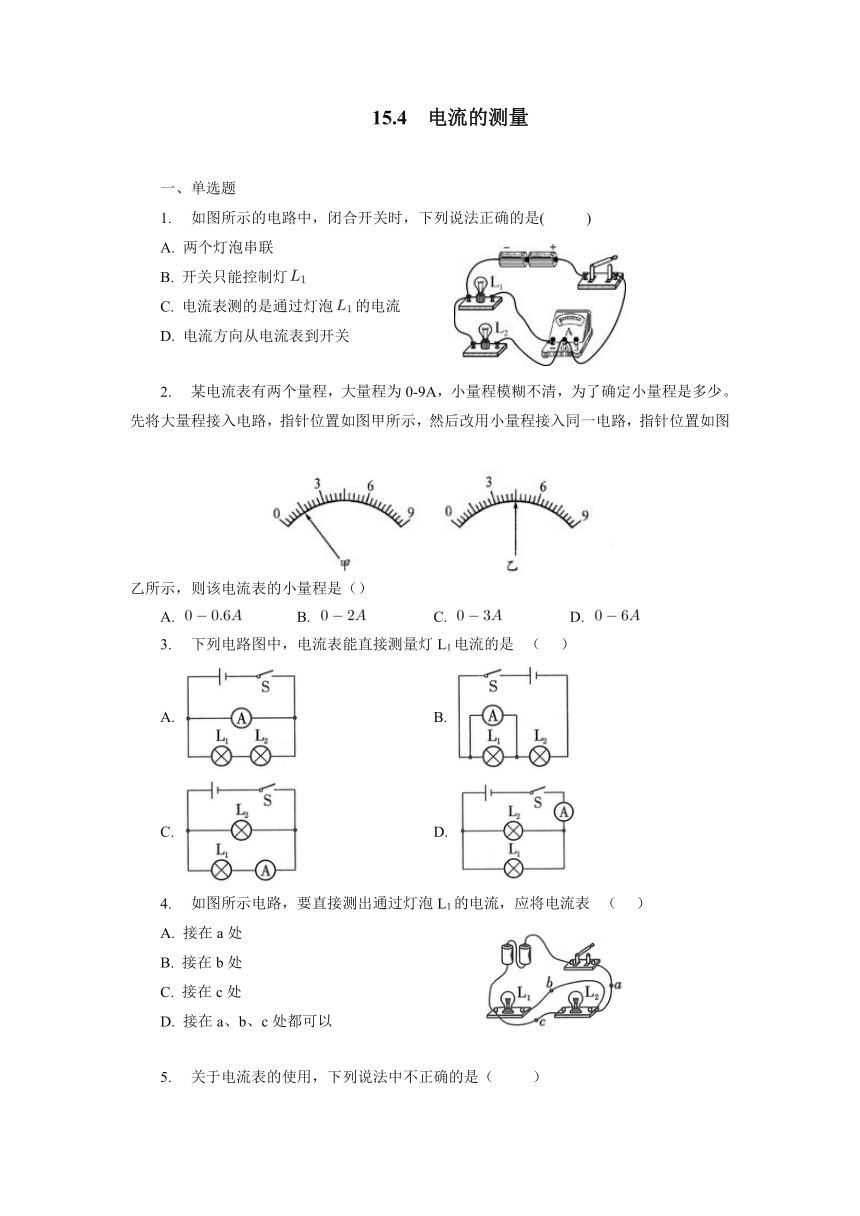

120396001231900015.4 电流的测量
一、单选题
如图所示的电路中，闭合开关时，下列说法正确的是( ?)
285496064135A. 两个灯泡串联
B. 开关只能控制灯
C. 电流表测的是通过灯泡的电流
D. 电流方向从电流表到开关
某电流表有两个量程，大量程为0-9A，小量程模糊不清，为了确定小量程是多少。先将大量程接入电路，指针位置如图甲所示，然后改用小量程接入同一电路，指针位置如图乙所示，则该电流表的小量程是（）
center0A. B. C. D.
下列电路图中，电流表能直接测量灯L1电流的是? （??? ）
A. B.
C. D.
如图所示电路，要直接测出通过灯泡L1的电流，应将电流表? （??? ）
310261055245A. 接在a处
B. 接在b处
C. 接在c处
D. 接在a、b、c处都可以
关于电流表的使用，下列说法中不正确的是（ ）

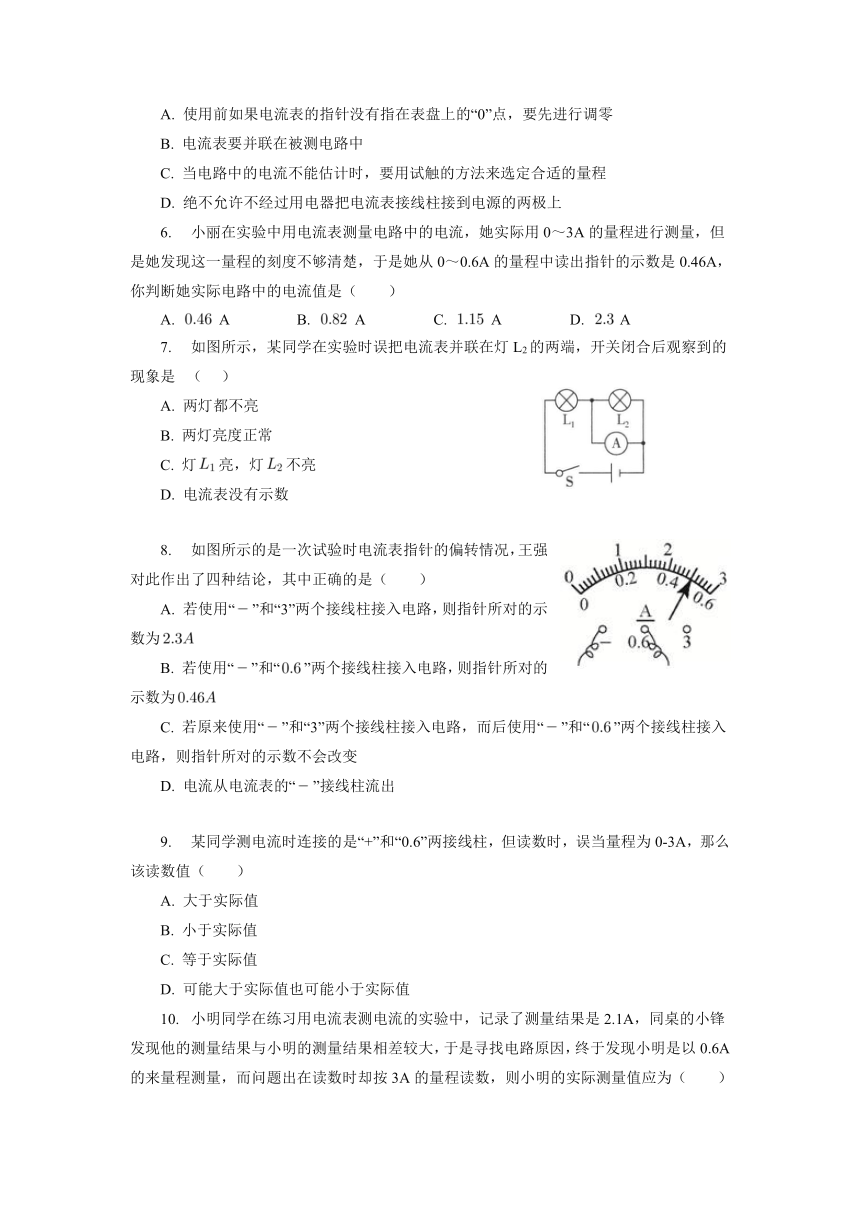

A. 使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B. 电流表要并联在被测电路中
C. 当电路中的电流不能估计时，要用试触的方法来选定合适的量程
D. 绝不允许不经过用电器把电流表接线柱接到电源的两极上
小丽在实验中用电流表测量电路中的电流，她实际用0～3A的量程进行测量，但是她发现这一量程的刻度不够清楚，于是她从0～0.6A的量程中读出指针的示数是0.46A，你判断她实际电路中的电流值是（　　）
A. ?A B. ?A C. ?A D. ?A
3616960447675如图所示，某同学在实验时误把电流表并联在灯L2的两端，开关闭合后观察到的现象是? （??? ）
A. 两灯都不亮
B. 两灯亮度正常
C. 灯亮，灯不亮
D. 电流表没有示数
如图所示的是一次试验时电流表指针的偏转情况，王强对此作出了四种结论，其中正确的是（　　）right0
A. 若使用“”和“3”两个接线柱接入电路，则指针所对的示数为
B. 若使用“”和“”两个接线柱接入电路，则指针所对的示数为
C. 若原来使用“”和“3”两个接线柱接入电路，而后使用“”和“”两个接线柱接入电路，则指针所对的示数不会改变
D. 电流从电流表的“”接线柱流出
某同学测电流时连接的是“+”和“0.6”两接线柱，但读数时，误当量程为0-3A，那么该读数值（　　）
A. 大于实际值
B. 小于实际值
C. 等于实际值
D. 可能大于实际值也可能小于实际值
小明同学在练习用电流表测电流的实验中，记录了测量结果是2.1A，同桌的小锋发现他的测量结果与小明的测量结果相差较大，于是寻找电路原因，终于发现小明是以0.6A的来量程测量，而问题出在读数时却按3A的量程读数，则小明的实际测量值应为（　　）
A. B. C. D.
二、填空题

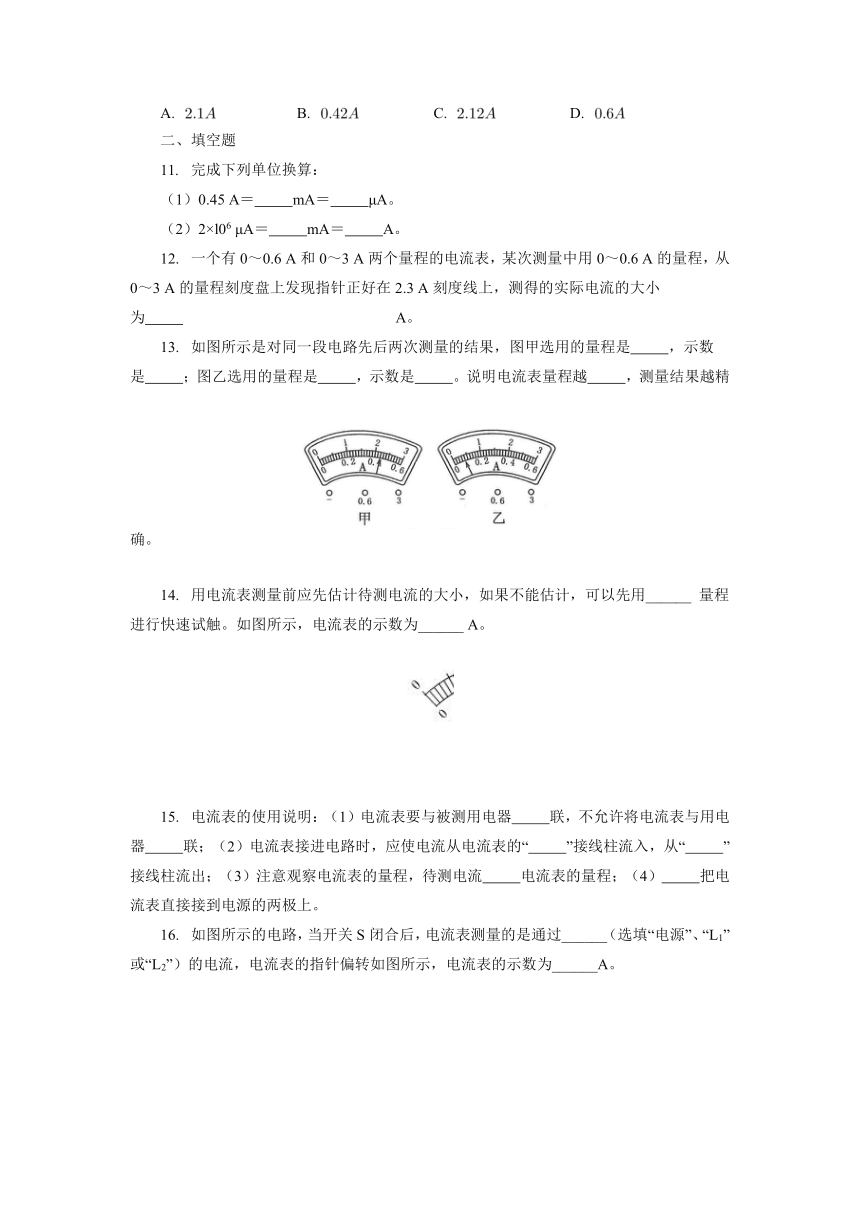

完成下列单位换算：
（1）0.45 A＝??????????mA＝??????????μA。
（2）2×l06 μA＝??????????mA＝??????????A。
一个有0～0.6 A和0～3 A两个量程的电流表，某次测量中用0～0.6 A的量程，从0～3 A的量程刻度盘上发现指针正好在2.3 A刻度线上，测得的实际电流的大小为????????????????????????A。
如图所示是对同一段电路先后两次测量的结果，图甲选用的量程是??????????，示数是??????????；图乙选用的量程是??????????，示数是??????????。说明电流表量程越??????????，测量结果越精确。
center0
用电流表测量前应先估计待测电流的大小，如果不能估计，可以先用______ 量程进行快速试触。如图所示，电流表的示数为______ A。
right0
电流表的使用说明：（1）电流表要与被测用电器??????????联，不允许将电流表与用电器??????????联；（2）电流表接进电路时，应使电流从电流表的“??????????”接线柱流入，从“??????????”接线柱流出；（3）注意观察电流表的量程，待测电流??????????电流表的量程；（4）??????????把电流表直接接到电源的两极上。
如图所示的电路，当开关S闭合后，电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为______A。
center0
王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图所示，产生这种情况的原因是______。
center0
三、作图题
如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接．要求：两灯并联．开关S在干路上，电流表只测量通过L1的电流，导线不能交叉．
center0
参考答案
1.C
2.C
3.C
4.B
5.B
6.D
7.C
8.D
9.A
10.B
11.450 4.5×105? 2×103 2
12.0.46
13.0～0.6 A? 0.44 A 0～3 A 0.4 A 小
14.较大? 0.42
15.串；并； +； -； 不能超过； 不允许??
16.L2? 0.28
17.电流表选用的量程偏小
18.
