3.6探究凸透镜成像规律自学自测2021年沪粤版物理八年级上册（含答案）

3.6探究凸透镜成像规律自学自测
一、选择题
1．让凸透镜正对着阳光，在离凸透镜10cm处的光屏上得到一个很小的亮斑，那么物体位于该凸透镜前30cm处时，在透镜的另一侧可以得到（　　）
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的虚像 D．正立、放大的虚像
2．在玻璃板上滴一滴水，通过这滴水可以看到玻璃板下的字变大了。此水滴的作用相当于（　　）
A．平面镜 B．放大镜
C．投影仪 D．照相机
3．在“探究凸透镜成像规律”的实验中，首先需要调整烛焰、光屏和凸透镜的位置，下列照片中的情况属于已经调整好的是（　　）
A． B．
C．D．
4．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距以内时，人眼观察到烛焰成像的情形是图中的（ ）
A． B．C． D．
5．一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜30cm处移到12cm处的过程中，像的大小和像距的变化情况是（　　）
A．像变大，像距变小 B．像变大，像距变大
C．像变小，像距变小 D．像变小，像距变大
6．晓明用焦距20cm的凸透镜看微雕作品上较小的图案，则作品到镜片的距离应（　　）
A．小于20cm B．大于20cm
C．大于40cm D．大于20cm而小于40cm
7．如图所示凸透镜成像的示意图。由于不慎将凸透镜的上沿(图中阴影部分)摔掉一块，关于像的变化，下列说法中正确的是（　　）
A．像的false部分消失了 B．像的false部分消失了
C．像是完整的，但亮度变暗 D．像的效果不受任何影响
8．小明同学用放大镜看自己的指纹时，觉得指纹的像太小，为了使指纹的像能大一些，以下做法中正确的是（　　）
A．眼睛和手指不动，让放大镜离手指稍远些
B．眼睛和手指不动，让放大镜离手指稍近些
C．放大镜和手指不动，让眼睛离放大镜稍远些
D．放大镜和手指不动，让眼睛离放大镜稍近些

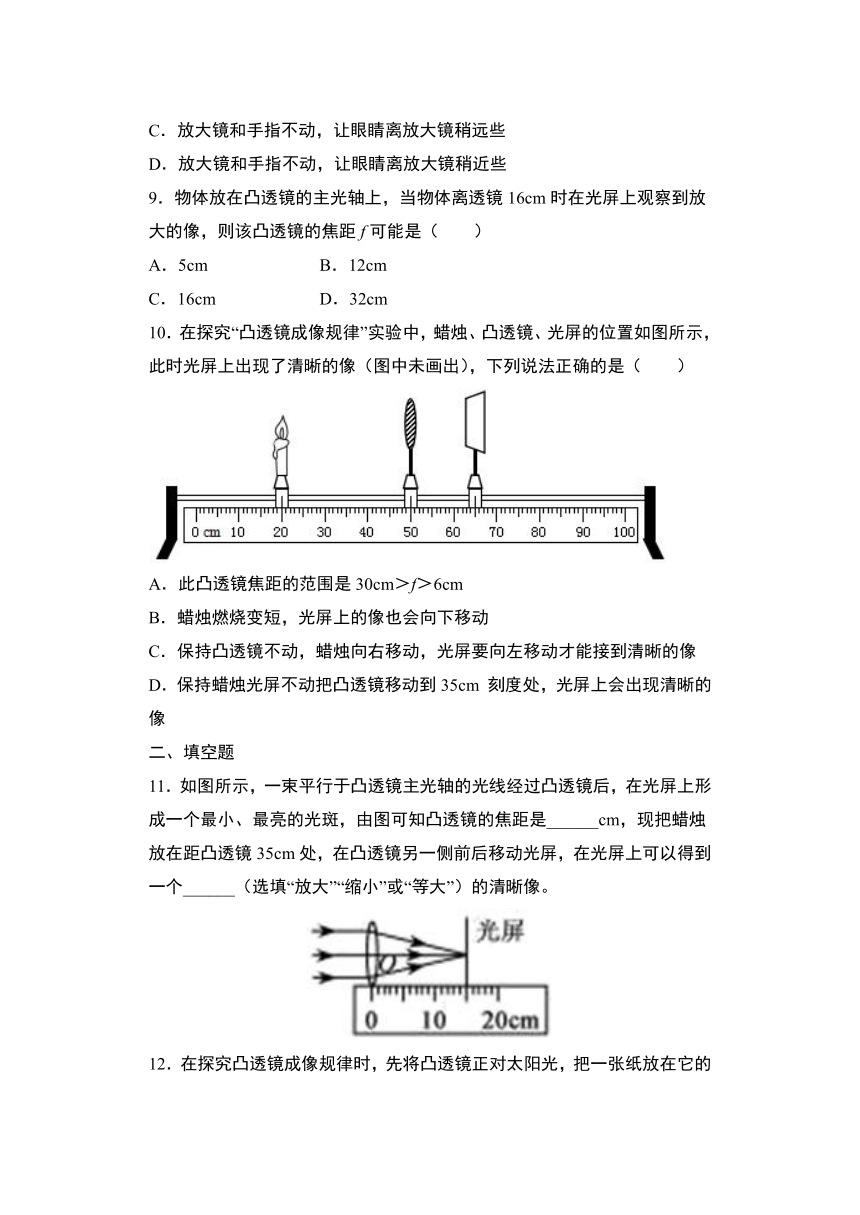

9．物体放在凸透镜的主光轴上，当物体离透镜16cm时在光屏上观察到放大的像，则该凸透镜的焦距f可能是（　　）
A．5cm B．12cm
C．16cm D．32cm
10．在探究“凸透镜成像规律”实验中，蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现了清晰的像（图中未画出），下列说法正确的是（　　）
A．此凸透镜焦距的范围是30cm＞f＞6cm
B．蜡烛燃烧变短，光屏上的像也会向下移动
C．保持凸透镜不动，蜡烛向右移动，光屏要向左移动才能接到清晰的像
D．保持蜡烛光屏不动把凸透镜移动到35cm 刻度处，光屏上会出现清晰的像
二、填空题
11．如图所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成一个最小、最亮的光斑，由图可知凸透镜的焦距是______cm，现把蜡烛放在距凸透镜35cm处，在凸透镜另一侧前后移动光屏，在光屏上可以得到一个______（选填“放大”“缩小”或“等大”）的清晰像。

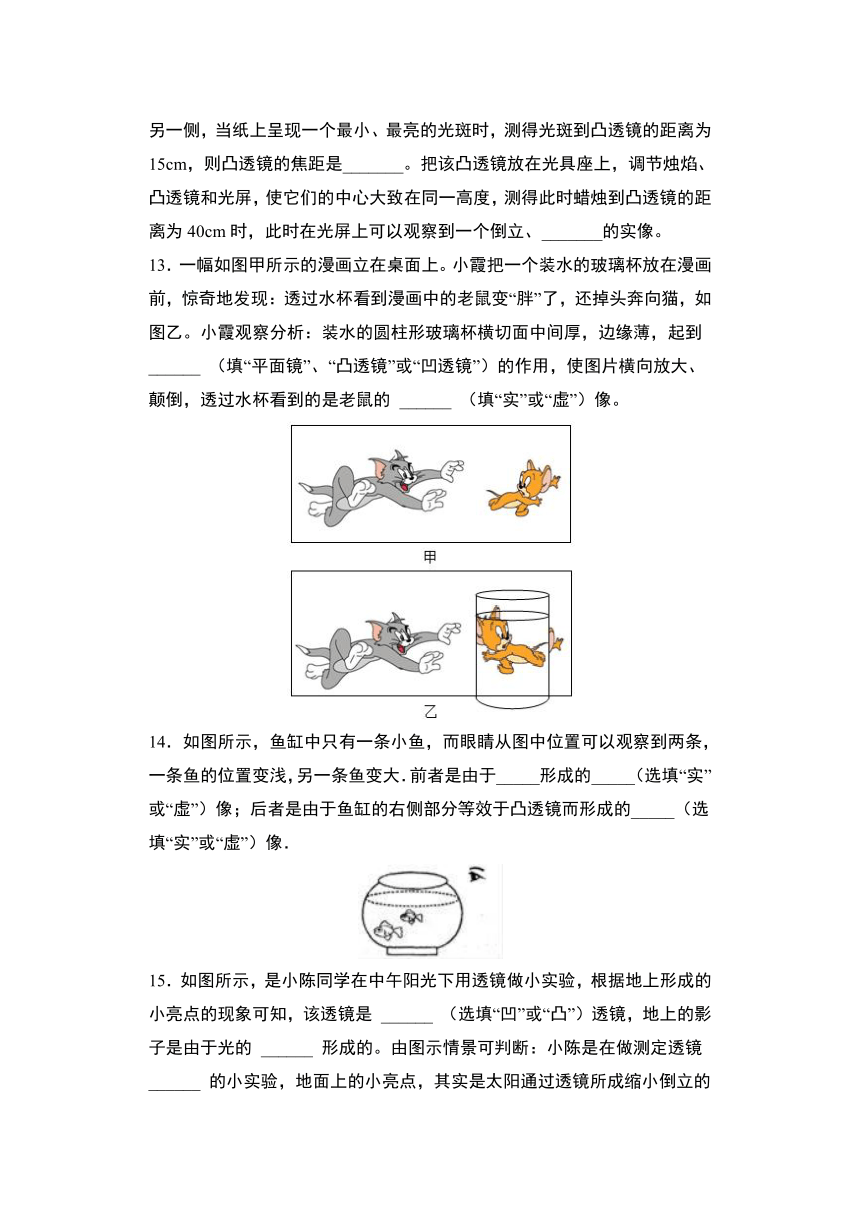

12．在探究凸透镜成像规律时，先将凸透镜正对太阳光，把一张纸放在它的另一侧，当纸上呈现一个最小、最亮的光斑时，测得光斑到凸透镜的距离为15cm，则凸透镜的焦距是_______。把该凸透镜放在光具座上，调节烛焰、凸透镜和光屏，使它们的中心大致在同一高度，测得此时蜡烛到凸透镜的距离为40cm时，此时在光屏上可以观察到一个倒立、_______的实像。
13．一幅如图甲所示的漫画立在桌面上。小霞把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙。小霞观察分析：装水的圆柱形玻璃杯横切面中间厚，边缘薄，起到 ______ （填“平面镜”、“凸透镜”或“凹透镜”）的作用，使图片横向放大、颠倒，透过水杯看到的是老鼠的 ______ （填“实”或“虚”）像。
14．如图所示，鱼缸中只有一条小鱼，而眼睛从图中位置可以观察到两条，一条鱼的位置变浅，另一条鱼变大．前者是由于_____形成的_____（选填“实”或“虚”）像；后者是由于鱼缸的右侧部分等效于凸透镜而形成的_____（选填“实”或“虚”）像．
15．如图所示，是小陈同学在中午阳光下用透镜做小实验，根据地上形成的小亮点的现象可知，该透镜是 ______ （选填“凹”或“凸”）透镜，地上的影子是由于光的 ______ 形成的。由图示情景可判断：小陈是在做测定透镜 ______ 的小实验，地面上的小亮点，其实是太阳通过透镜所成缩小倒立的 ______ 像。
16．小华利用图示装置探究凸透镜成像规律。调整器材时应使烛焰和光屏的中心位于凸透镜的______上，图中在屏上成清晰实像的场景的实际应用是______（放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，应将凸透镜移到______cm刻度处。
17．小明的爷爷用焦距为20cm的凸透镜观看报纸上较小的图案，则此时报纸到凸透镜的距离应（______）。选择理由：________________________
A．大于20cm小于40cm B．大于40cm
C．小于20cm D．等于40cm
18．在探究“凸透镜成像规律”的实验中，凸透镜的焦距为15cm。将蜡烛、凸透镜、光屏放置在图所示位置，烛焰能在光屏上形成清晰的像，此像是______、______的实像。如果此时撤去光屏，人眼在如图所示的位置______直接看到烛焰的实像（选填“能”或“不能”）。
19．某学习小组的同学们在“研究凸透镜成像规律”实验中，记录并绘制了物距u和像距v之间关系的图象，如图由图可知：该凸透镜的焦距是______cm；当把物体放到距凸透镜15cm处时，光屏上所成的是倒立、______的实像（选填“放大”、“等大”或“缩小”）。
20．小云利用焦距为10cm的凸透镜进行了“探究凸透镜成像的规律”的实验，
(1)实验时，她先调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度上；其目的是使烛焰的像______。
(2)当光屏上出现烛焰清晰的像时，测得光屏到透镜的距离是40cm，则光屏上出现的是一个______（选填“放大”、“等大”或“缩小”）的实像，应用这一成像原理制成的光学仪器是______。（答出一个即可）
三、解答题
21．在“探究凸透镜成像规律”的实验中，如图所示，把凸透镜固定在光具座50cm刻度处不动。下表是小明记录的凸透镜成实像时的部分实验数据，请你对实验数据进行比较，观察表格中像的虚实、正倒、大小、像距四列数据，得出实验结论。
实验器材：凸透镜、光屏、蜡烛各1个（都有支架），光具座（长1m）
实验步骤：（1）利用太阳光测出所使用的凸透镜的焦距f=10cm
（2）将蜡烛、凸透镜和光屏放在光具座上，点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心大致在同一高度上的目的是______；
（3）把点燃的蜡烛从距凸透镜较远的位置逐渐移近，通过不断调整光屏到凸透镜的距离，观察并记录在屏上能否成像，以及所成像的特点，包括观察所成像随烛焰位置变化而变化的趋势，尤其是在f和2f处所成像的情况：
像距/cm
像的性质
实像的像距/cm
实像还是虚像
正立还是倒立
像的大小
50
实
倒立
缩小
12.5
35
实
倒立
缩小
14
30
实
倒立
缩小
15
20
实
倒立
等大
20
18
实
倒立
放大
22.5
15
实
倒立
放大
30
14
实
倒立
放大
35
10
找不到像
9
虚
正立
放大
无法测量
8
虚
正立
放大
无法测量
实验结论：
①u②当2f>u>f，成倒立、______，此时v>2f；
③当u=2f成倒立、等大的实像，此时v=2f；
④当u>2f，成倒立、缩小的实像，此时2f>v>f。
22．在学完凸透镜成像规律后，小明选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究。
（1）为了测量凸透镜焦距，他让一束平行光正对射向该透镜，调节光屏位置直到在屏上得一个最小最亮的光斑。图甲是调节完成的状态，该透镜焦距f＝______cm；
（2）如图乙，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向______移动，（选填“左”或“右”）且移动距离s′______s。（选填“＝”、“＜”或“＞”）
答案
1．B 2．B 3．C 4．D 5．B
6．A 7．C 8．A 9．B 10．D
11．15.0 缩小 12．15cm 缩小 13．凸透镜 实
14．光的折射 虚 虚 15．凸 直线传播 焦距 实
16．主光轴 投影仪 40 17．C 略 18．放大 倒立 能
19．10 放大 20．成在光屏的中央 放大 投影仪
21．使物体的像成在光屏的中央 放大的实像
22．10.0 左 ＞
