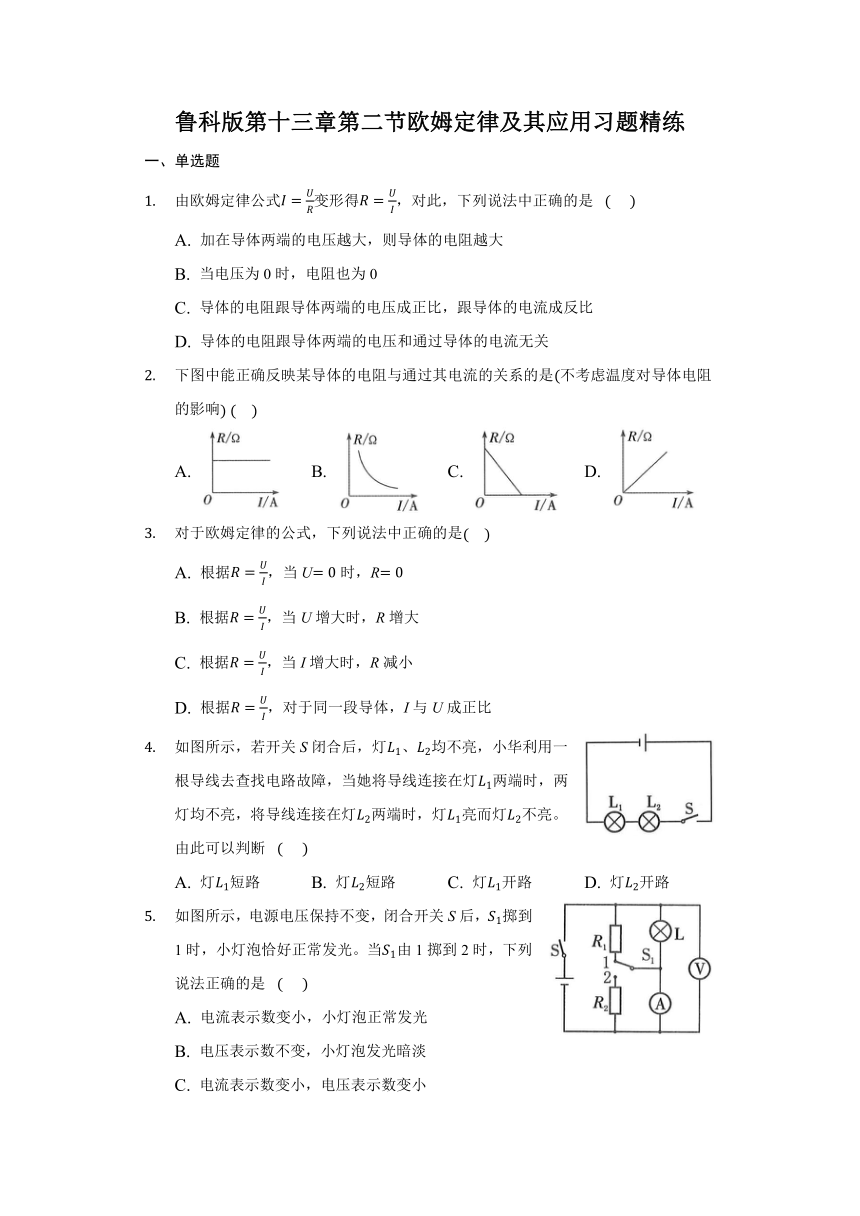

鲁科版第十三章第二节欧姆定律及其应用习题精练
一、单选题
由欧姆定律公式I=UR变形得R=UI，对此，下列说法中正确的是? (??? )
A. 加在导体两端的电压越大，则导体的电阻越大
B. 当电压为0时，电阻也为0
C. 导体的电阻跟导体两端的电压成正比，跟导体的电流成反比
D. 导体的电阻跟导体两端的电压和通过导体的电流无关
下图中能正确反映某导体的电阻与通过其电流的关系的是(不考虑温度对导体电阻的影响)?(????)
A. B. C. D.
对于欧姆定律的公式，下列说法中正确的是(????)
A. 根据R=UI，当U=0时，R=0
B. 根据R=UI，当U增大时，R增大
C. 根据R=UI，当I增大时，R减小
D. 根据R=UI，对于同一段导体，I与U成正比
如图所示，若开关S闭合后，灯L1、L2均不亮，小华利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮。由此可以判断? (??? )
A. 灯L1短路 B. 灯L2短路 C. 灯L1开路 D. 灯L2开路
如图所示，电源电压保持不变，闭合开关S后，S1掷到1时，小灯泡恰好正常发光。当S1由1掷到2时，下列说法正确的是? (??? )
A. 电流表示数变小，小灯泡正常发光
B. 电压表示数不变，小灯泡发光暗淡
C. 电流表示数变小，电压表示数变小
D. 电压表示数不变，电流表示数变大

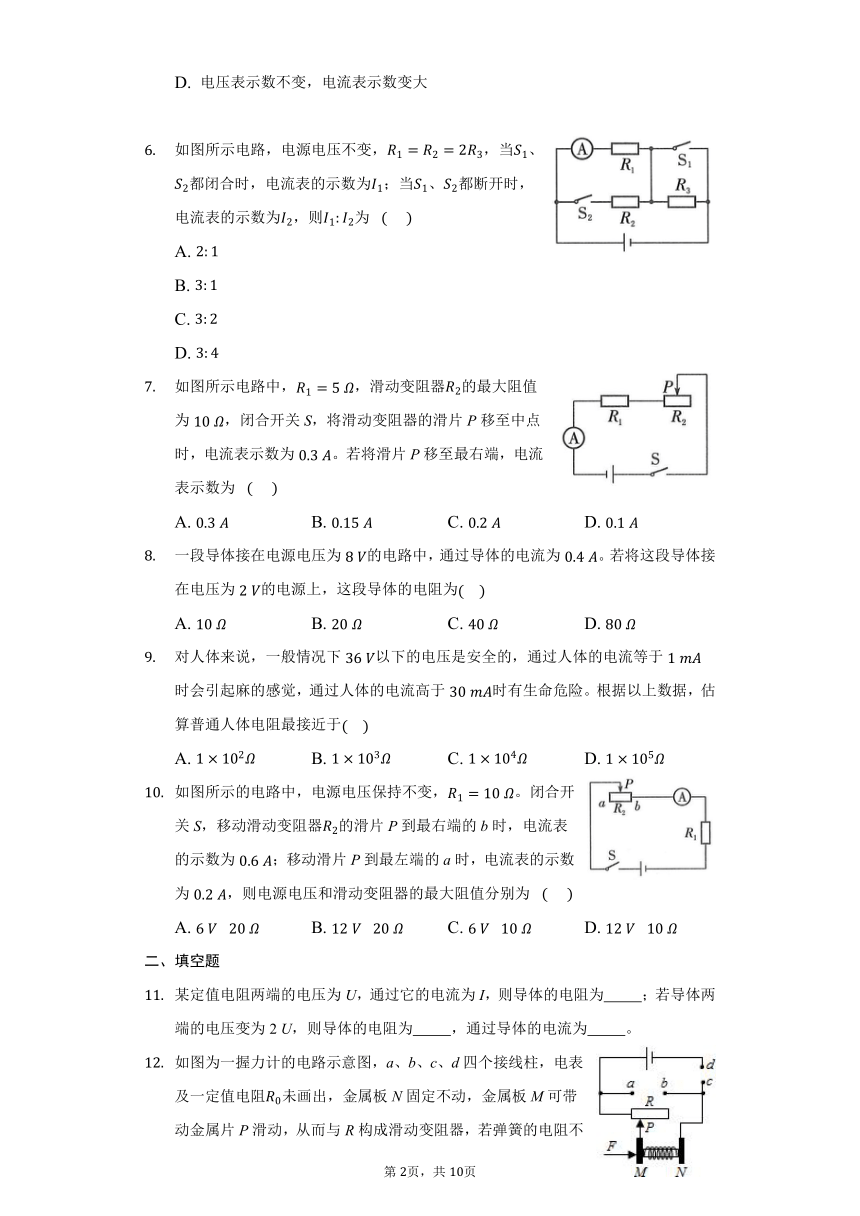

如图所示电路，电源电压不变，R1=R2=2R3，当S1、S2都闭合时，电流表的示数为I1；当S1、S2都断开时，电流表的示数为I2，则I1:I2为? (??? )
A. 2:1
B. 3:1
C. 3:2
D. 3:4
如图所示电路中，R1=5?Ω，滑动变阻器R2的最大阻值为10?Ω，闭合开关S，将滑动变阻器的滑片P移至中点时，电流表示数为0.3?A。若将滑片P移至最右端，电流表示数为? (??? )
A. 0.3?A B. 0.15?A C. 0.2?A D. 0.1?A
一段导体接在电源电压为8?V的电路中，通过导体的电流为0.4?A。若将这段导体接在电压为2?V的电源上，这段导体的电阻为(????)
A. 10?Ω B. 20?Ω C. 40?Ω D. 80?Ω
对人体来说，一般情况下36?V以下的电压是安全的，通过人体的电流等于1?mA时会引起麻的感觉，通过人体的电流高于30?mA时有生命危险。根据以上数据，估算普通人体电阻最接近于(????)
A. 1×102Ω B. 1×103Ω C. 1×104Ω D. 1×105Ω
如图所示的电路中，电源电压保持不变，R1=10?Ω。闭合开关S，移动滑动变阻器R2的滑片P到最右端的b时，电流表的示数为0.6?A；移动滑片P到最左端的a时，电流表的示数为0.2?A，则电源电压和滑动变阻器的最大阻值分别为? (??? )
A. 6?V? 20?Ω B. 12?V? 20?Ω C. 6?V? 10?Ω D. 12?V? 10?Ω
二、填空题
某定值电阻两端的电压为U，通过它的电流为I，则导体的电阻为??????????；若导体两端的电压变为2 U，则导体的电阻为??????????，通过导体的电流为??????????。
如图为一握力计的电路示意图，a、b、c、d四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入______，c、d之间应接入______。(选填“定值电阻”、“电流表”或“电压表”)
如图所示的电路中，发现通过电流表的示数减少0.2?A时，电压表的示数从6?V变为5?V，则该定值电阻的阻值为??????????Ω，当电流表的示数为1.2?A时，电压表的示数为??????????V。
如图所示的电路，电源电压不变，当开关S1由断开到闭合时，电路中的电流表示数将??????????，电压表示数将??????????，电压表V与电流表A示数的比值将??????????.(变大/不变/变小)
三、实验探究题
在如图所示的电路中，电源电压为18V保持不变，电阻R1的阻值为10Ω.闭合开关S，电流表A的示数如图(a)所示。
①电阻R1两端的电压U1=______V。
②求此时滑动变阻器R2接入电路的阻值为______Ω。
③现有标有50Ω1A”的R3、“30Ω2A”的R4字样的滑动变阻器可供选择，有一个表盘如图(b)所示的电压表可接入电路，当选用______(填字母)的变阻器替换R2，并把电压表接入______两点间时(选填“AB”、“CD”、“AB”或“CD”)，在移动变阻器滑片P的过程中电压表示数的变化量△U最大，求电压表示数的最大变化量△U最大=______V。

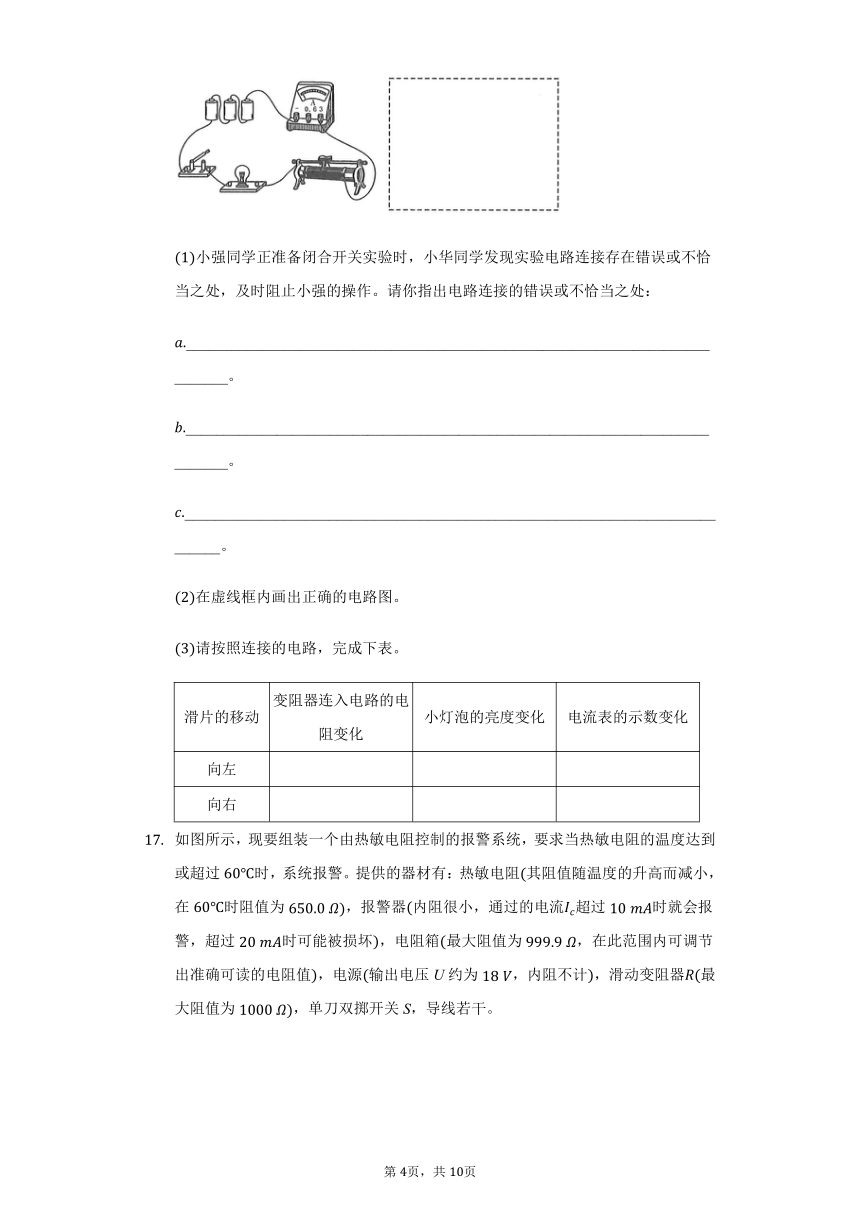

如图所示是小强和小华两位同学做“用滑动变阻器改变电流”实验时连接的电路。其中，小灯泡两端的电压不能超过2.5?V，通过的电流不得超过0.3?A；滑动变阻器标有“20?Ω?1?A”字样。
(1)小强同学正准备闭合开关实验时，小华同学发现实验电路连接存在错误或不恰当之处，及时阻止小强的操作。请你指出电路连接的错误或不恰当之处：
a.____________________________________________________________________________。
b.____________________________________________________________________________。
c.____________________________________________________________________________。
(2)在虚线框内画出正确的电路图。
(3)请按照连接的电路，完成下表。
滑片的移动
变阻器连入电路的电阻变化
小灯泡的亮度变化
电流表的示数变化
向左
向右

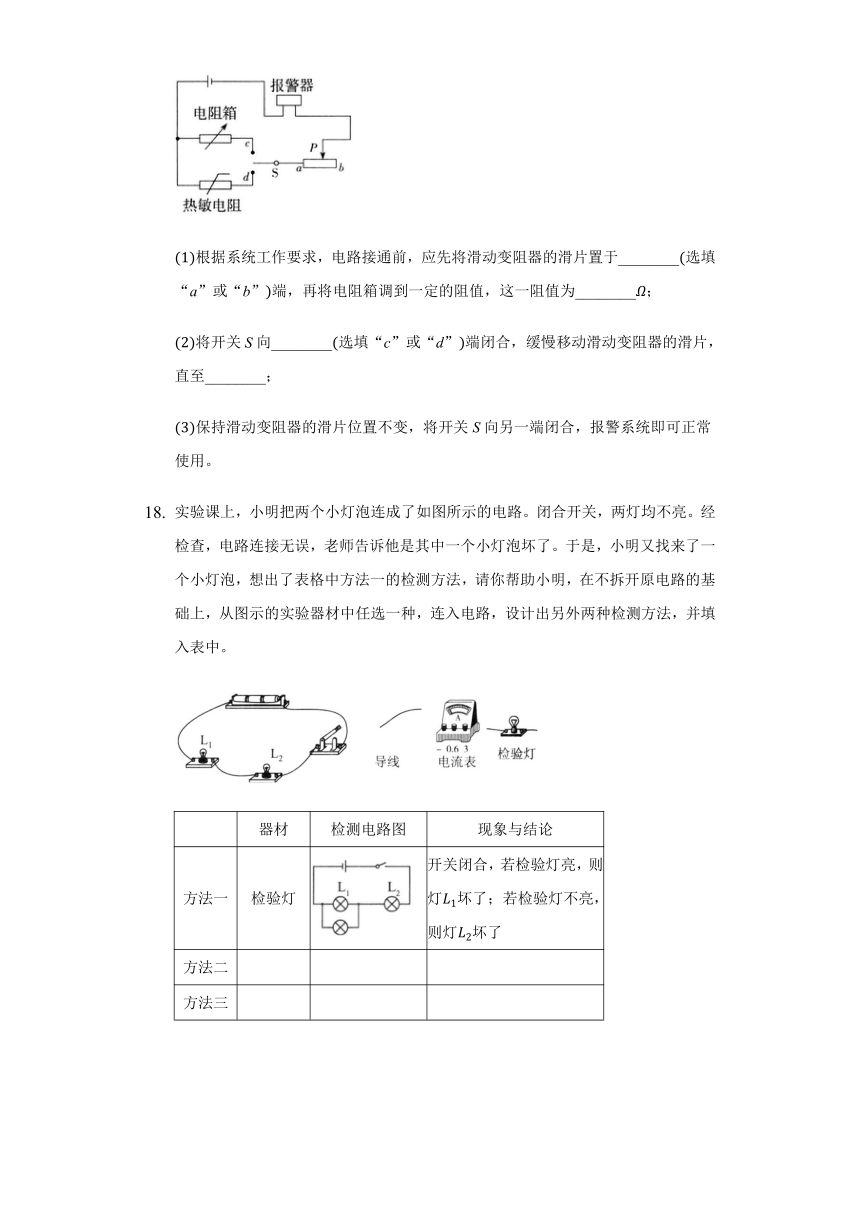

如图所示，现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60℃时，系统报警。提供的器材有：热敏电阻(其阻值随温度的升高而减小，在60℃时阻值为650.0?Ω)，报警器(内阻很小，通过的电流Ic超过10?mA时就会报警，超过20?mA时可能被损坏)，电阻箱(最大阻值为999.9?Ω，在此范围内可调节出准确可读的电阻值)，电源(输出电压U约为18?V，内阻不计)，滑动变阻器R(最大阻值为1000?Ω)，单刀双掷开关S，导线若干。
(1)根据系统工作要求，电路接通前，应先将滑动变阻器的滑片置于________(选填“a”或“b”)端，再将电阻箱调到一定的阻值，这一阻值为________Ω；
(2)将开关S向________(选填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至________；
(3)保持滑动变阻器的滑片位置不变，将开关S向另一端闭合，报警系统即可正常使用。
实验课上，小明把两个小灯泡连成了如图所示的电路。闭合开关，两灯均不亮。经检查，电路连接无误，老师告诉他是其中一个小灯泡坏了。于是，小明又找来了一个小灯泡，想出了表格中方法一的检测方法，请你帮助小明，在不拆开原电路的基础上，从图示的实验器材中任选一种，连入电路，设计出另外两种检测方法，并填入表中。
器材
检测电路图
现象与结论
方法一
检验灯
开关闭合，若检验灯亮，则灯L1坏了；若检验灯不亮，则灯L2坏了
方法二
方法三
答案和解析
1.【答案】D
【解析】略
2.【答案】A
【解析】略
3.【答案】D
【解析】略
4.【答案】D
【解析】略
5.【答案】A
【解析】略
6.【答案】C
【解析】略
7.【答案】C
【解析】略
8.【答案】B
【解析】略
9.【答案】B
【解析】略
10.【答案】A
【解析】略
11.【答案】UI?
;?UI?? ;2I
12.【答案】电压表? 定值电阻
【解析】解：(1)c、d之间不可能是电压表，否则电路断路；
(2)若c、d之间为电流表，
①当a、b之间为电压表时，电路为R的简单电路，电压表测电源的电压示数不变，电流表测电路中的电流，
当握力增大时，滑片右移，变阻器接入电路中的电阻变大，由I=UR可知电流表的示数减小，这与电表的示数增大不符；
②a、b之间为定值电阻时，R与定值电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时通过定值电阻的电流不变，
当握力增大时，滑片右移，变阻器接入电路中的电阻变大，由I=UR可知该支路的电流减小，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流表示数减小，这与电表的示数增大不符；
(3)若c、d之间为定值电阻，
①a、b之间不可能为电流表，否则滑动变阻器被短路；
②a、b之间为电压表时，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，
当握力增大时，滑片右移，变阻器接入电路中的电阻变大，电路中的总电阻变大，
由I=UR可知电流表的示数减小，
由U=IR可知，定值电阻两端的电压减小，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压增大，即电压表的示数增大，符合题意。
故答案为：电压表；定值电阻。
13.【答案】5
6
14.【答案】变大
变大
不变
15.【答案】8? 12.5? R4? CD? 13.5
【解析】解：(1)由电路图可知，R1与R2串联，电流表测电路中的电流，
图(a)中电流表的量程为0～3A，分度值为0.1A，电路中的电流I=0.8A，
根据欧姆定律可得，电阻R1两端的电压：
U1=IR1=0.8A×10Ω=8V；
(2)因串联电路中总电压等于各分电压之和，
所以，此时滑动变阻器两端的电压：
U2=U?U1=18V?8V=10V，
滑动变阻器R2连入电路的阻值：
R2=U2I=10V0.8A=12.5Ω；
(3)若用“50Ω，1A”的滑动变阻器R3替换R2时，
当电路中的电流为1A时，定值电阻两端的电压最大，滑动变阻器两端的电压最小，
则R1两端的最大电压：
U1max=ImaxR1=1A×10Ω=10V，
滑动变阻器两端的最小电压：
U2min'=U?U1max=18V?10V=8V，
当滑动变阻器接入电路中的电阻最大时，定值电阻两端的电压最小，滑动变阻器两端的电压最大，
此时电路中的最小电流：
Imin=UR1+R1'=18V10Ω+50Ω=0.3A，
R1两端的最小电压：
U1min=IminR1=0.3A×10Ω=3V，
滑动变阻器两端的最大电压：
U2max'=U?U1min=18V?3V=15V，
则△U1=U1max?U1min=10V?3V=7V，△U2=U2max'?U2min'=15V?8V=7V；
若用“30Ω2A”的滑动变阻器R4替换R2时，
当滑动变阻器接入电路中的电阻最大时，滑动变阻器两端的电压最大，
电路中的最小电流：
Imin=UR1+R2'=18V10Ω+30Ω=0.45A，
R1与R2两端的电压分别为：
U1'=IminR1'=0.45A×10Ω=4.5V，U2'=IminR2'=0.45A×30Ω=13.5V，
滑动变阻器接入电路中的电阻为零时电路中的电流：
I'=UR1=18V10Ω=1.8A<2A，
则滑动变阻器接入电路中的电阻可以为零，
又因电压表的最大量程为15V，
所以，R1与R2两端的最大电压变化分别为：
△U1=15V?4.5V=10.5V，△U2=13.5V?0V=13.5V，
综上可知，当电压表接入CD两点间时，电压表示数的变化量最大，即△U最大=13.5V。
故答案为：(1)8；(2)12.5；(3)R4；CD；13.5。
16.【答案】(1)a.选择电流表的量程太大? b.电流表正负接线柱接反? c.滑动变阻器的滑片未放在阻值最大位置?
(2)
(3)
滑片的移动
变阻器连入电路的电阻变化
小灯泡的亮度变化
电流表的示数变化
向左
变大
变暗
变小
向右
变小
变亮
变大
17.【答案】(1)b? 650.0? (2)c? 报警器报警
【解析】??物理核心素养对物理方法也做了相关规定，本题中的电阻箱和热敏电阻相互替代也是物理研究方法的一种——等效替代法。
(1)为了使滑动变阻器起到保护电路的作用，电路接通前应将滑片置于b端，并将电阻箱的阻值调到650.0?Ω，等于热敏电阻60℃时的阻值；
(2)开关S向c端闭合，电阻箱与滑动变阻器串联，移动滑片，使电路中的电流增大直到报警器报警；
(3)保持滑片位置不动，开关S向d端闭合，热敏电阻与滑动变阻器串联，当温度升高到60℃，热敏电阻阻值减小为650.0?Ω时，报警系统报警。
18.【答案】
器材
检测电路图
现象与结论
方法一
检验灯
开关闭合，若检验灯亮，则灯L1坏了；若检验灯不亮，则灯L2坏了
方法二
导线
将导线与灯L1并联，闭合开关后灯L1被导线短路。如果灯L2亮，则灯L1是坏的；如果灯L2不亮，则灯L2是坏的
方法三
电流表
将电流表与灯L1并联，由于电流表作用相当于导线，当开关闭合后，灯L1会被电流表短路。电流表与灯L2串联，如果电流表有示数，则灯L1是坏的；如果电流表无示数，则灯L2是坏的
