第十四章第四节测量小灯泡的电功率习题精练
一、单选题
在“测定小灯泡的功率”的实验中,要测定电压为2.5?V的小灯泡的额定功率,在实验操作过程中,手和眼的分工应该是(????)
A. 手移动滑动变阻器的滑片,眼睛看电流表的示数
B. 手移动滑动变阻器的滑片,眼睛看电压表的示数
C. 手移动滑动变阻器的滑片,眼睛看小灯泡的亮度
D. 手按开关,眼睛看电流表的示数和小灯泡的发光情况
如图是小华设计的测量小灯泡额定功率的电路图,电源电压为3V,定值电阻R0的阻值为10Ω,小灯泡L的额定电流为0.3A。连接好电路,断开开关S2,闭合开关S、S1,移动滑动变阻器滑片P,使电流表的示数为0.3A;保持滑动变阻器滑片P的位置不变,断开开关S1,闭合开关S、S2,此时电流表示数为0.25A。则小灯泡的额定功率为(????)
A. 0.625W B. 0.72W C. 0.75W D. 0.9W
小明在做测小灯泡电功率的实验时,正确连接好电路并闭合开关后,灯泡发光,电流表、电压表均有示数.在实验过程中,突然灯泡熄灭,电压表示数变大,电流表指针几乎不动,产生这一现象的原因可能是(????)
A. 灯泡被短路 B. 滑动变阻器被短路
C. 灯丝烧断了 D. 滑动变阻器断路

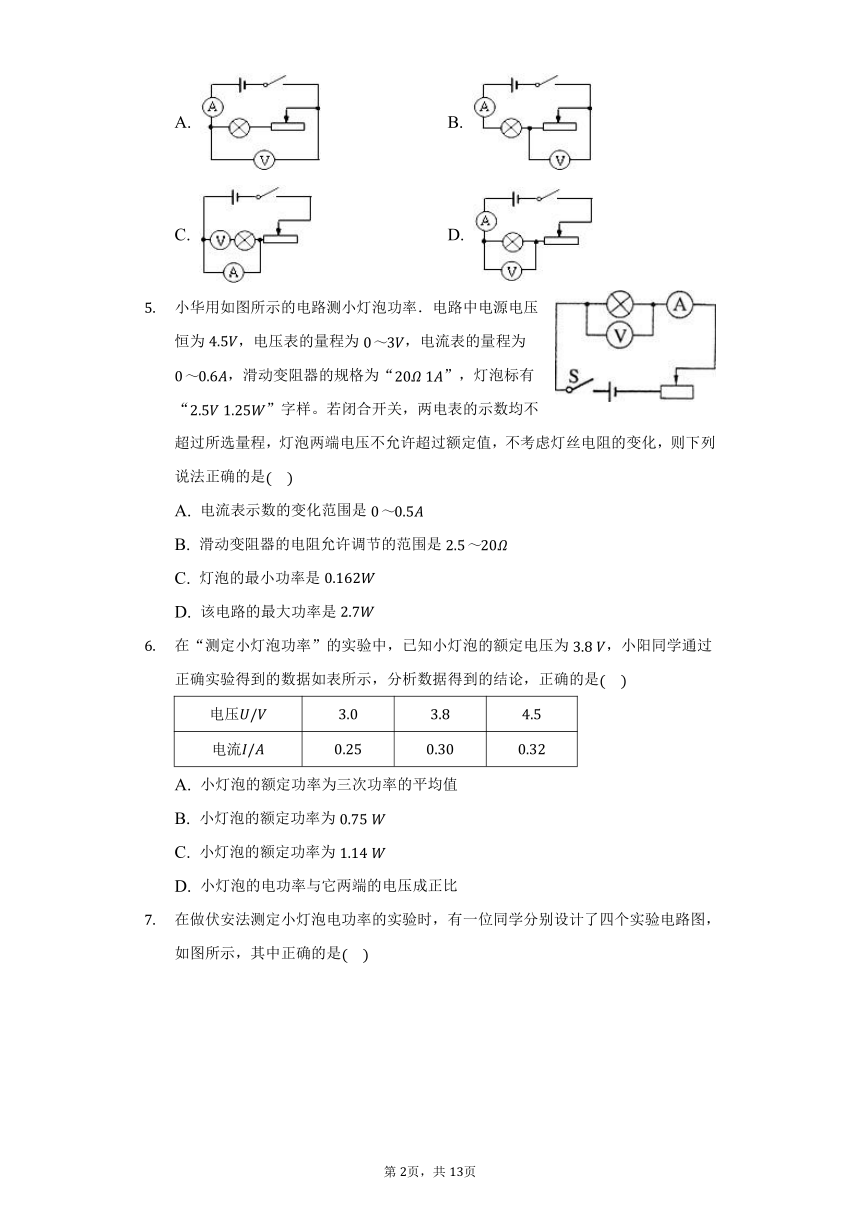

小明同学在测定额定电压为“3.8V”的小灯泡的额定功率时,发现电压表“0~15V”量程坏了,而“0?3V”量程完好,实验所用其他器材完好,所用的电源电压恒为6V,在不更换实验器材的情况下,同学们帮助小明同学设计如图所示的四种实验电路图,则能完成实验的电路图是(????)
A. B.
C. D.
小华用如图所示的电路测小灯泡功率.电路中电源电压恒为4.5V,电压表的量程为0~3V,电流表的量程为0~0.6A,滑动变阻器的规格为“20Ω?1A”,灯泡标有“2.5V?1.25W”字样。若闭合开关,两电表的示数均不超过所选量程,灯泡两端电压不允许超过额定值,不考虑灯丝电阻的变化,则下列说法正确的是(????)
A. 电流表示数的变化范围是0~0.5A
B. 滑动变阻器的电阻允许调节的范围是2.5~20Ω
C. 灯泡的最小功率是0.162W
D. 该电路的最大功率是2.7W
在“测定小灯泡功率”的实验中,已知小灯泡的额定电压为3.8?V,小阳同学通过正确实验得到的数据如表所示,分析数据得到的结论,正确的是(????)
电压U/V
3.0
3.8
4.5
电流I/A
0.25
0.30
0.32
A. 小灯泡的额定功率为三次功率的平均值
B. 小灯泡的额定功率为0.75?W
C. 小灯泡的额定功率为1.14?W
D. 小灯泡的电功率与它两端的电压成正比
在做伏安法测定小灯泡电功率的实验时,有一位同学分别设计了四个实验电路图,如图所示,其中正确的是(????)
A. B.
C. D.
如图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是(????)
A. 测量小灯泡发光时的电功率
B. 测量小灯泡发光时的电阻
C. 研究小灯泡的亮度与其两端电压大小的关系
D. 验证欧姆定律
在电源电压恒定、R0阻值已知的情况下,只用电流表测量额定电流为I额的小灯泡的电功率。下列四种设计方案不能得到灯泡额定功率的是(????)
A. B.
C. D.
某同学做“测定小灯泡的电功率”实验,他正确连接好电路,闭合开关时记录了第1组数据,当小灯泡正常发光时记录了第2组数据,把滑片移到端点时小灯泡闪亮一下后熄灭,并记录了第3组数据,如表所示。则下列判断错误的是(????)
电压表示数
电流表示数
小灯亮暗程度
1
1.3V
0.16A
暗
2
2.5V
0.26A
正常发光
3
4.5V
0A
不发光
A. 他所用小灯泡的额定电压为2.5V
B. 他所用小灯泡的额定功率为0.65W
C. 他所用电源的电压为4.5V
D. 滑动变阻器的最大电阻值为30Ω
二、填空题
对于伏安法“研究小灯泡的电功率”和“研究小灯泡电阻”两个实验中所用的电路图,虽然相同但实验原理不同,前者是______;后者是______。
如果用如图所示的电路来测量电阻R1的电功率,则图中x是??????????表,y是??????????表。
用??????????测出小灯泡两端的电压U,用??????????测出通过小灯泡的电流I,根据??????????即可算出小灯泡的电功率。
“测定小灯泡的电功率”的实验原理是______,在连接电路过程中,电键应该处于______状态,电压表应与被测小灯泡______联连接。
三、实验探究题
小宇在做“测量小灯泡电功率的实验”时,先仔细观察实验用的小灯泡,发现小灯泡的额定电压是2.5V,小灯泡电阻大约为10Ω.
(1)请你用笔画线代替导线,将甲图中的实物电路连接完整;
(2)连接电路时开关应_______(选填“断开”或“闭合”),甲图中滑动变阻器的滑片P应位于____(选“A”或“B”)端;
(3)正确连接电路后,闭合开关灯不亮,电流表、电压表均有示数,原因是____________;

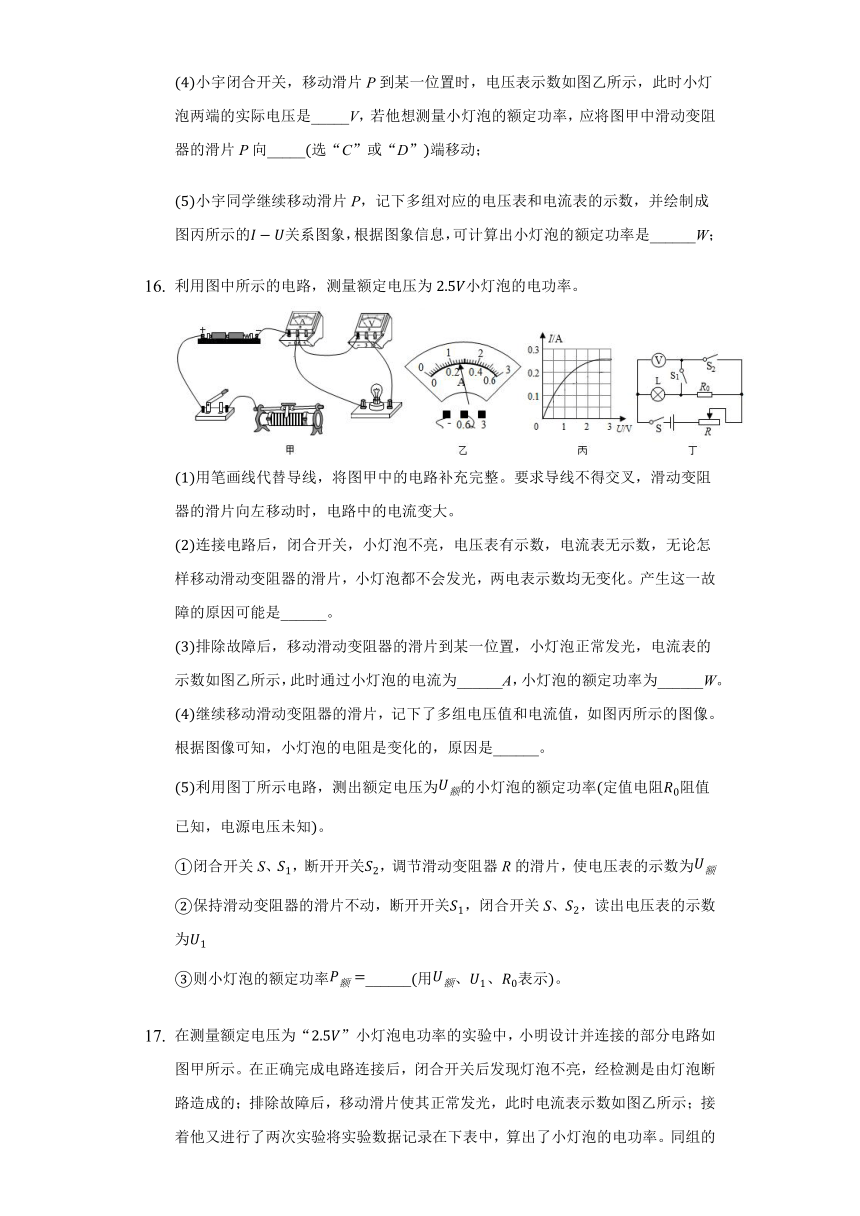

(4)小宇闭合开关,移动滑片P到某一位置时,电压表示数如图乙所示,此时小灯泡两端的实际电压是_____V,若他想测量小灯泡的额定功率,应将图甲中滑动变阻器的滑片P向_____(选“C”或“D”)端移动;
(5)小宇同学继续移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丙所示的I?U关系图象,根据图象信息,可计算出小灯泡的额定功率是______W;
利用图中所示的电路,测量额定电压为2.5V小灯泡的电功率。
(1)用笔画线代替导线,将图甲中的电路补充完整。要求导线不得交叉,滑动变阻器的滑片向左移动时,电路中的电流变大。
(2)连接电路后,闭合开关,小灯泡不亮,电压表有示数,电流表无示数,无论怎样移动滑动变阻器的滑片,小灯泡都不会发光,两电表示数均无变化。产生这一故障的原因可能是______。
(3)排除故障后,移动滑动变阻器的滑片到某一位置,小灯泡正常发光,电流表的示数如图乙所示,此时通过小灯泡的电流为______A,小灯泡的额定功率为______W。
(4)继续移动滑动变阻器的滑片,记下了多组电压值和电流值,如图丙所示的图像。根据图像可知,小灯泡的电阻是变化的,原因是______。
(5)利用图丁所示电路,测出额定电压为U额的小灯泡的额定功率(定值电阻R0阻值已知,电源电压未知)。
①闭合开关S、S1,断开开关S2,调节滑动变阻器R的滑片,使电压表的示数为U额
②保持滑动变阻器的滑片不动,断开开关S1,闭合开关S、S2,读出电压表的示数为U1
③则小灯泡的额定功率P额=______(用U额、U1、R0表示)。
在测量额定电压为“2.5V”小灯泡电功率的实验中,小明设计并连接的部分电路如图甲所示。在正确完成电路连接后,闭合开关后发现灯泡不亮,经检测是由灯泡断路造成的;排除故障后,移动滑片使其正常发光,此时电流表示数如图乙所示;接着他又进行了两次实验将实验数据记录在下表中,算出了小灯泡的电功率。同组的小聪利用部分原有器材和已知阻值的定值电阻R0,设计了图丙所示的电路测出了小灯泡的额定功率。请你解答:
实验序号
电压U/N
电流I/A
电功率P/W
平均电功率P/W
1
2.0
0.26
0.52
2
2.5
3
3.0
0.33
0.99
(1)用笔画线代替导线将图甲中的实物电路连接完整;
(2)灯泡断路时,电压表______(选填“有”或“无”)示数;测得其额定功率为______W。
(3)上述表格不合理之处是______。
(4)按照图丙所示电路将下面实验方案补充完整。
①检查电路无误后闭合开关S,将开关S1拨至“1”,调节滑动变阻器滑片直至电压表示数为______V;
②______,读出电压表示数为U0;
③小灯泡额定功率的表达式:P额=______。(用U额、U0、R0表示)
答案和解析
1.【答案】B
【解析】解:手移动滑动变阻器的滑片,眼睛看电压表的示数,当电压表指示灯泡的额定电压时,停止移动滑片,记录电流表的示数,再利用公式P=UI计算小灯泡的额定功率。
2.【答案】B
【解析】解:断开开关S2,闭合开关S、S1时,小灯泡L与滑动变阻器串联,电流表测电路中的电流,
移动滑动变阻器滑片P,使电流表的示数为0.3A时,灯泡正常发光,
由I=UR可得,此时电路的总电阻:R总=UI=3V0.3A=10Ω,
因串联电路中总电阻等于各分电阻之和,
所以,小灯泡正常发光时的电阻:RL=R总?R滑=10Ω?R滑;
保持滑动变阻器滑片P的位置不变,断开开关S1,闭合开关S、S2时,定值电阻R0与滑动变阻器串联,电流表测电路中的电流,
此时电路中的电流I'=0.25A,电路的总电阻:R总'=UI'=3V0.25A=12Ω,
则滑动变阻器接入电路中的电阻:R滑=R总'?R0=12Ω?10Ω=2Ω,
小灯泡正常发光时的电阻:RL=10Ω?R滑=10Ω?2Ω=8Ω,
小灯泡的额定功率:PL=I2RL=(0.3A)2×8Ω=0.72W。
故选:B。
3.【答案】C
【解析】解:原来电路完好,灯泡熄灭,电压表示数变大,电流表指针几乎不动,说明与电压表并联的灯泡出现断路,可能是灯丝断,也可能是灯泡与灯座接触不良.若灯泡短路,电压表示数为零,电流表示数变大,故A选项错;滑动变阻器短路后,灯泡亮,电流表示数变大,若断路则电流表、电压表均无示数,故B、D选项均错.
4.【答案】B
【解析】
灯泡与滑动变阻器串联,电压表测滑动变阻器电压.当滑动变阻器两端的电压为6V?3.8V=2.2V时,灯泡两端电压达到额定电压3.8V,读出此时电流表的读数,根据公式P=UI可求灯泡的额定功率。
A.电压表测的是电源电压,不合题意;
B.测的是滑动变阻器电压,符合题意;
C.电压表与灯泡串联,电路断路不合题意;
D.电压表测的是灯泡电压,灯泡的额定电压超过电压表的量程,无法测量,不合题意。
故选B。
5.【答案】C
【解析】A、①电流表测量灯泡的电流,灯泡两端电压不允许超过额定值,也就是电路中的电流最大为灯泡的额定电流,
即电流最大值I最大=I灯=P灯U灯=1.25W2.5V=0.5A;R灯=U灯I灯=5Ω
②滑动变阻器接入阻值最大时,电路中的电流最小,即电流最小值.
故电流表示数的变化范围是0.18A~0.5A,因此该选项不正确.
B、①滑动变阻器允许接入的最大值为20Ω;
②电路中电流最大为0.5A,根据串联电路电阻的特点,滑动变阻器允许接入的最小阻值为:
故滑动变阻器接入的阻值范围是4Ω~20Ω,因此该选项不正确.
C、电路中的电流最小时,灯泡的电功率最小,
所以灯泡的最小功率P灯最小=I最小2R灯=(0.18A)2×5Ω=0.162W
灯泡的最小功率为0.162W,因此该选项正确.
D、电路中的电流最大时,电路的总功率最大,等于总电压和电流的乘积,
即P总最大=UI最大=4.5V×0.5A=2.25W
故电路最大功率为2.25W,因此该选项不正确.
故选C.??
6.【答案】C
【解析】小灯泡的额定功率为在额定电压下发光时的功率,不是三次功率的平均值,故A错误;小灯泡的额定功率P=U额I=3.8?V×0.30?A=1.14?W,故B错误、C正确;根据P=U2R可知,小灯泡的电功率与其两端电压的平方成正比,故D错误。故选C。
7.【答案】D
【解析】解:A、由图可知,电流表与小灯泡并联,不能测量小灯泡的电流,由P=UI可知不能测定小灯泡电功率,故A错误;
B、由图可知,电压表测电源电压,不能测量出小灯泡的电压,由P=UI可知不能测定小灯泡电功率,故B错误;
C、由图可知,电流表串联在干路上,测得是小灯泡与滑动变阻器的总电流,不能测量出小灯泡的电流,由P=UI可知不能测定小灯泡电功率,故C错误;
D、由图可知,电压表与小灯泡并联测量小灯泡两端的电压,电流表与小灯泡串联测量通过小灯泡的电流,根据P=UI可求小灯泡的电功率,故D正确。
故选:D。
8.【答案】D
【解析】解:A、测量小灯泡发光时的电功率的实验原理是P=UI,图中有电压表和电流表,可以测量电流和电压,从而可以求出电功率,故A不合题意;
B、测量小灯泡发光时的电阻的实验原理是:R=UI,图中有电压表和电流表,可以测量电流和电压,从而可以求出小灯泡的电阻,故B不合题意;
C、图中通过滑动变阻器的调节可改变小灯泡两端的电压,因此可以研究小灯泡的亮度与其两端电压大小的关系,故C不合题意;
D、验证欧姆定律时,必须在电压一定时,改变电阻的大小;在电阻一定时,改变电压的大小,图中缺少不同阻值的电阻,且小灯泡的阻值会随温度改变,因此,不能用来验证欧姆。故D符合题意。
故选:D。
9.【答案】C
【解析】解:
A、图中,灯L与R0并联,电流表A1、A2分别测量通过灯L、R0的电流,调节滑动变阻器的滑片,使电流表A1的示数等于I额,读出此时A2的示数I0,灯L的额定电压U额=U0=I0R0,灯L的额定功率P额=U额I额=I0R0I额.A设计方案能测量灯泡额定功率,故A不符合题意;
B、图中,灯L与R0并联,电流表A1测量通过灯L的电流,电流表A2测量干路电流,调节滑动变阻器的滑片,使电流表A1的示数等于I额,读出此时A2的示数I,通过R0的电流I0=I?I额,灯L的额定电压U额=U0=I0R0=(I?I额)R0,灯L的额定功率P额=U额I额=(I?I额)R0I额.B设计方案能测量灯泡额定功率,故B不符合题意;
C、图中,单刀双掷开关,连接b时,调节滑动变阻器的滑片,能使电流表A的示数等于I额,但无法测量灯的额定电压,无法计算灯的额定功率。C设计方案不能测量灯泡额定功率,故C符合题意;
D、图中,闭合S、S1,断开S2,灯L与R0并联,电流表A测量通过灯L的电流;调节滑动变阻器的滑片,使电流表A的示数等于I额;
闭合S、S2,断开S1,灯L与R0还是并联,电流表A测量干路电流I,此时通过灯L、R0的电流不变,灯L、R0两端的电压不变;
通过R0的电流I0=I?I额,灯L的额定电压U额=U0=I0R0=(I?I额)R0,灯L的额定功率P额=U额I额=(I?I额)R0I额.D设计方案能测量灯泡额定功率,故D不符合题意。
故选:C。
10.【答案】D
【解析】解:A、灯泡在额定电压下正常发光,由表中实验数据可知,灯泡正常发光时电压为2.5V,所以灯泡额定电压为2.5V,故A正确;
B、灯泡正常发光时的功率为额定功率,由表中实验数据可知,灯泡额定功率:P=UI=2.5V×0.26A=0.65W,故B正确;
C、滑片移到端点时小灯泡闪亮一下后熄灭,由表中数据知,电压表有示数,说明灯泡被烧坏了,即灯泡断路,电压表测电源电压,所以电源电压为U=4.5V,故C正确;
D、为了保护电路,闭合开关时,滑动变阻器阻的滑片在最大值端,由第一组实验数据可知,此时滑动变阻器两端电压:U滑=U?UL=4.5V?1.3V=3.2V,
由欧姆定律可得,滑动变阻器最大阻值:R=U滑I1=3.2V0.16A=20Ω,故D错误。
故选:D。
11.【答案】P=UI? R=UI
【解析】解:研究小灯泡的电功率的实验原理是:P=UI;
研究小灯泡电阻的实验原理是:R=UI
故答案为:P=UI;R=UI。
12.【答案】电压;
电流
13.【答案】电压表;电流表; P=UI
14.【答案】P=UI? 断开? 并
【解析】解:测定小灯泡的电功率”的实验原理是P=UI,在连接电路过程中,电键应该处于断开状态,电压表应与被测小灯泡并联连接。
故答案为:P=UI;?断开;?并。
15.【答案】(1)
?
(2)断开;A;
(3)灯泡实际功率太小;
(4)2.2;D;(5)0.5
16.【答案】小灯泡断路? 0.26? 0.65? 灯丝电阻随温度升高而变大? U额?U1?U额R0
【解析】解:(1)滑动变阻器的滑片P向左移动时,电路中电流变大,即电阻变小,故变阻器左下接线柱串联入电路中,如下图所示:
(2)电流表无示数,灯泡不亮,说明电路出现了断路,电压表有示数,且任意移动滑动变阻器的滑片,电压表示数不变,说明与电压表并联的灯泡断路,即灯泡断路;
(3)由图乙知电流表的量程为0?0.6A,分度值为0.02A,示数为0.26A,
小灯泡的额定功率为:
P=UI=2.5V×0.26=0.65W;
(4)由图丙所示I?U图象可知,随灯泡电压U变大,通过电阻电流变大,且△U>△I,根据R=UI可知,灯丝电阻变大,
由于电压变大,电路变大,变亮,灯泡的温度升高,所以灯丝电阻随温度升高而变大;
(5)①闭合开关S、S1,断开开关S2,调节滑动变阻器R的滑片,使电压表的示数为U额,此时L、R0、变阻器串联,电压表测灯泡两端电压,小灯泡正常发光;
②保持滑动变阻器的滑片不动,断开开关S1,闭合开关S、S2,读出电压表的示数为U1,此时电路的连接方式不变,电压表测L、R0的总电压,各元件电阻大小不变,所以灯泡仍正常发光;
③由串联电路特点和欧姆定律可知,灯泡正常发光电流:I=I0=U0R0=U1?U额R0,
小灯泡额定功率为:
P额=U额I=U额?U1?U额R0。
故答案为:(1)见上图;(2)小灯泡断路;(3)0.26;0.65;(4)灯丝电阻随温度升高而变大;(5)U额?U1?U额R0。
17.【答案】有? 0.75? 平均电功率? 2? 滑动变阻器滑片位置不变,将开关S1拨至“2”?U额U0R0
【解析】解:(1)从电源正极出发,依次连接开关、滑动变阻器、小灯泡、电流表、电源负极,小灯泡的额定电压是2.5V,则电压表选择0~3V,滑动变阻器选择一上一下接线柱,正确连接如图。
(2)灯泡断路时,电压表串联在电路中,电压表测量电源电压,所以电压表有示数。
如实物图,电流表使用的0~0.6A量程,每一个大格代表0.2A,每一个小格代表0.02A,电流为0.3A,
小灯泡的额定功率P=UI=2.5V×0.3A=0.75W。
(3)小灯泡每一个实际电压对应一个实际功率,功率不能求平均值,所以表格最后一列平均电功率是错误的。
(4)小灯泡、定值电阻和滑动变阻器串联在电路中,电源有三节干电池串联起来,则电源电压为4.5V。
①检查电路无误后闭合开关S,将开关S1拨至“1”,电压表测量定值电阻和滑动变阻器两端的总电压,调节滑动变阻器滑片直至电压表示数为U0+U滑=U?U额=4.5V?2.5V=2V,此时小灯泡正常工作。
②滑动变阻器滑片位置不变,将开关S1拨至“2”,电压表测量定值电阻两端的电压U0,电路中的电流I=I0=U0R0。
③小灯泡额定功率P额=U额I=U额×U0R0=U额U0R0。
故答案为:(1)如上图;(2)有;0.75;(3)平均电功率;(4)①2;②滑动变阻器滑片位置不变,将开关S1拨至“2”;③U额U0R0。
(1)从电源正极出发,依次连接开关、滑动变阻器、小灯泡、电流表、电源负极,注意电压表和滑动变阻器连接正确。
(2)灯泡断路时,电压表串联在电路中,电压表测量电源电压。
确定电流表的量程,读出电流表的示数,根据P=UI求出小灯泡的额定功率。
(3)小灯泡每一个实际电压对应一个实际功率,功率不能求平均值。
(4)小灯泡、定值电阻和滑动变阻器串联在电路中,电压表测量定值电阻和滑动变阻器两端的总电压,闭合开关,移动滑动变阻器的滑片使小灯泡正常发光,保持滑动变阻器的滑片位置不变,再用电压表测量定值电阻两端的电压,求出串联电路中的电流,即小灯泡正常工作的电流,根据P=UI求出小灯泡的额定功率。
本题采用两种方法测量小灯泡的电功率,一种方法是伏安法测量小灯泡的额定功率,一种是利用伏阻法测量小灯泡的额定功率,这两种方法要熟练掌握。
