1.2.1 空间几何体的三视图－简单几何体的三视图
简单组合体的结构

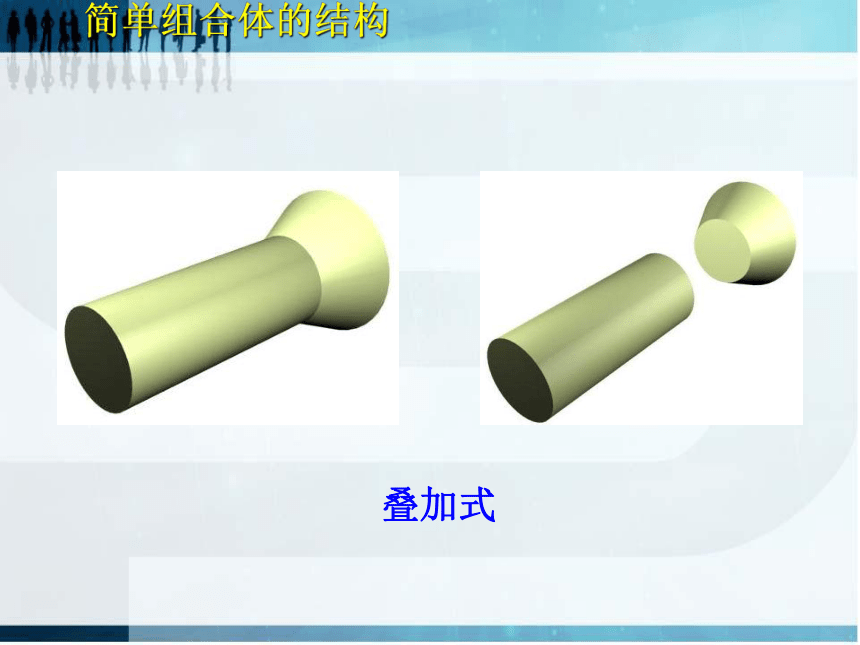

叠加式
简单组合体的结构

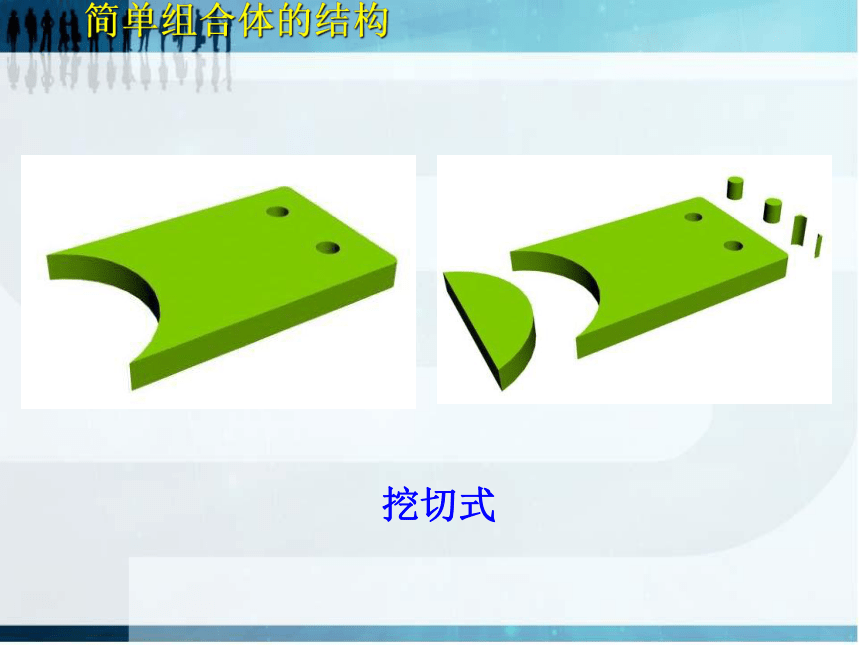

挖切式
简单组合体的结构
综合方式

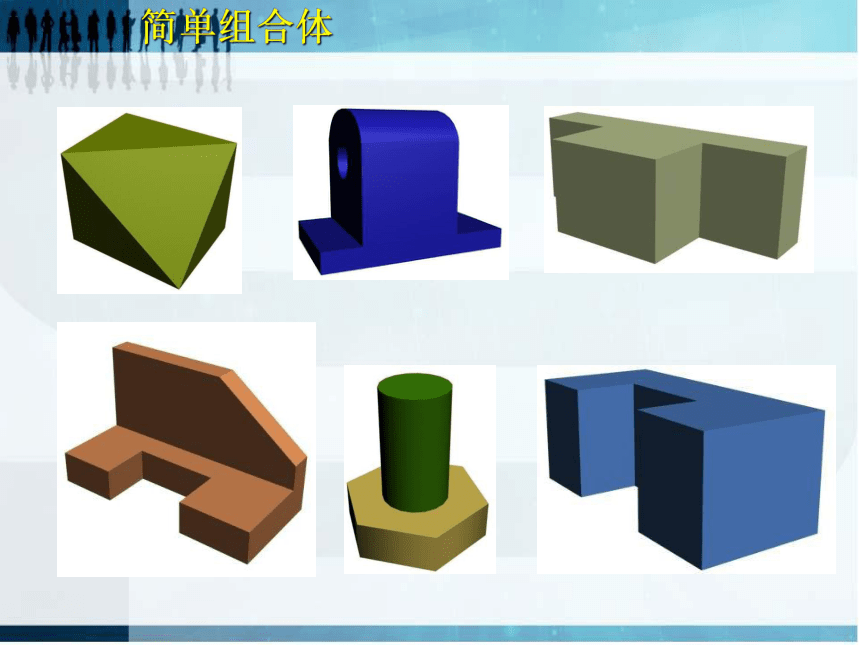

简单组合体

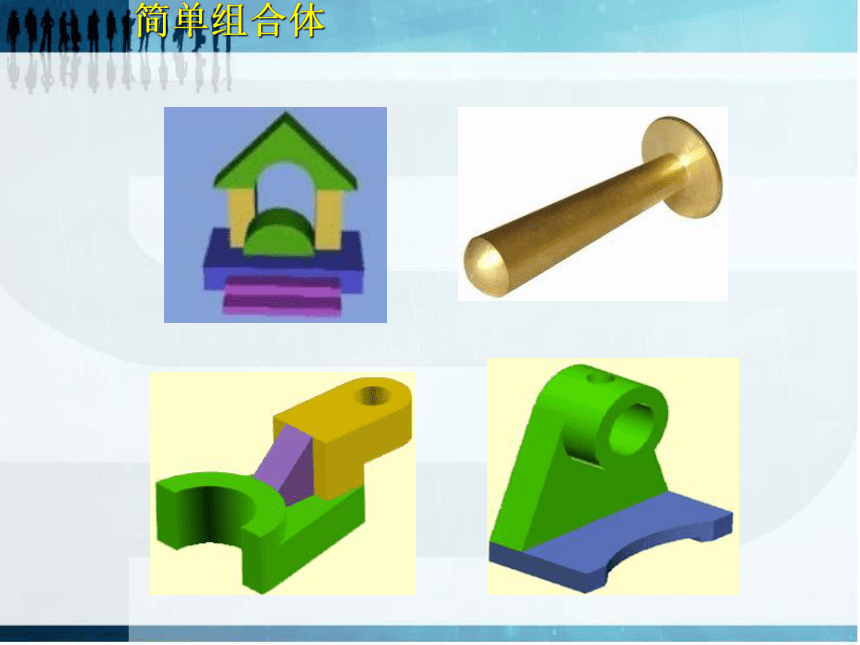

简单组合体

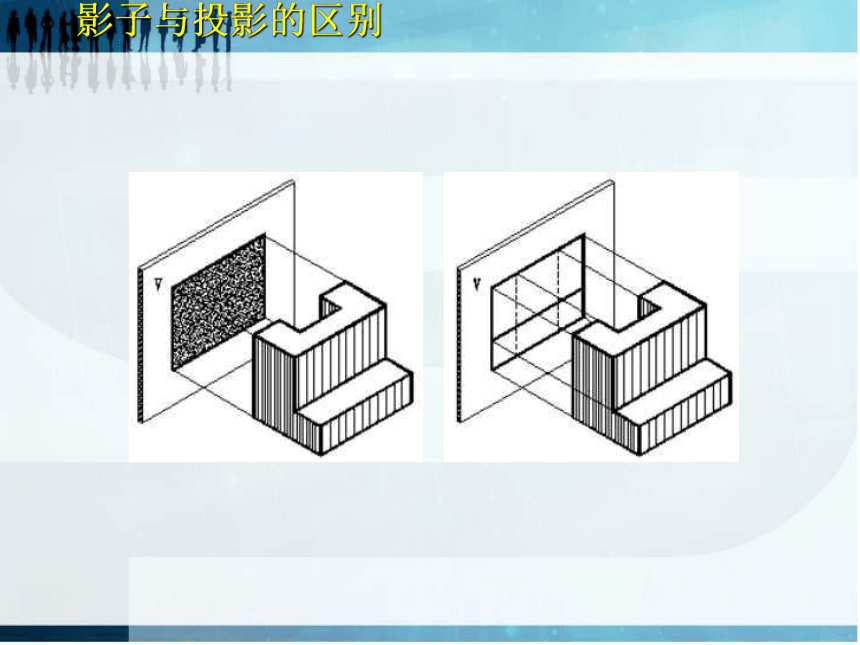

影子与投影的区别
一视图和二视图

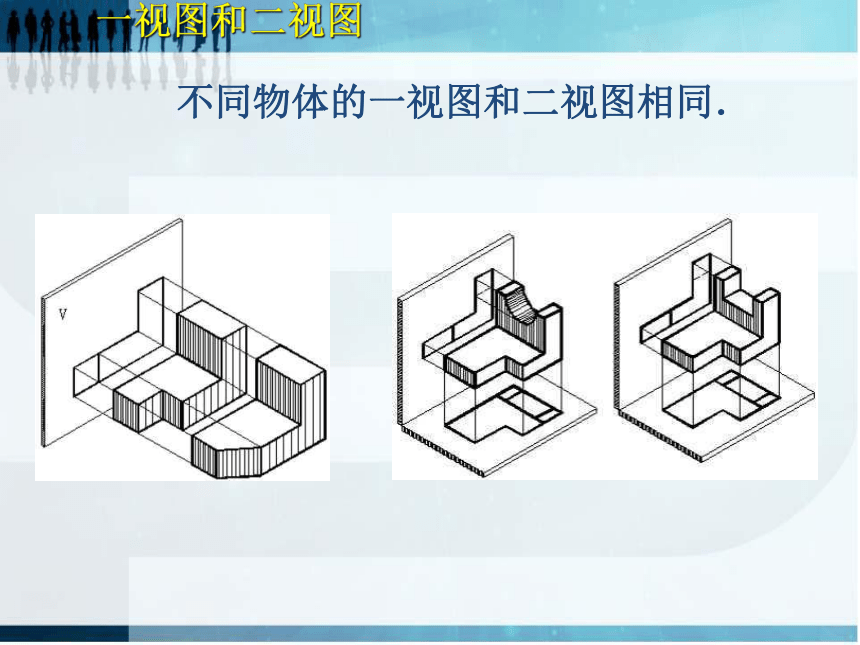

不同物体的一视图和二视图相同．

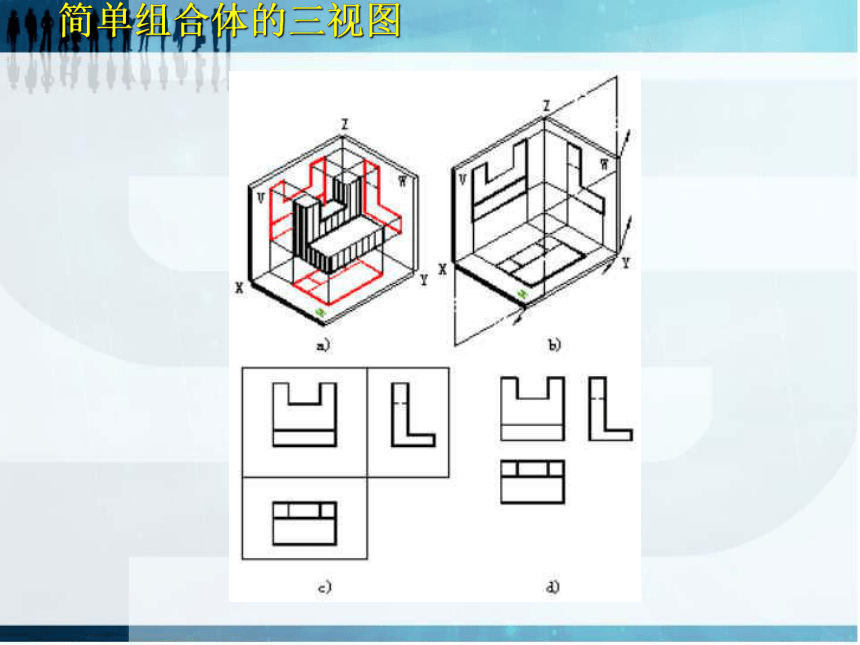

简单组合体的三视图
简单组合体的三视图
简单组合体的三视图
简单组合体的三视图
注意棱线
遮挡住看不见的线用虚线
画出下面这个组合图形的三视图．
简单组合体的三视图
马蹄形磁铁的三视图
画出下面这个简单组合体的三视图：
正视图
立体图
俯视图
左视图
简单组合体的三视图
下面是一个组合图形的三视图，请描述物体形状．
正视图
左视图
俯视图
物体形状
由三视图想象几何体
从实物中抽象出几何模型
下面是一个组合图形的三视图，请描述物体形状．
由三视图想象实物模型
笔筒
圆锥
圆台
冰淇淋
请想象下面三视图所表示的几何图形的实物模型．
由三视图想象实物模型
圆柱
圆台
圆柱
热水瓶
请想象下面三视图所表示的几何图形的实物模型．
由三视图想象实物模型
手电筒
请想象下面三视图所表示的几何图形的实物模型．
圆柱
圆台
圆柱
由三视图想象实物模型
圆柱
半圆球
螺丝钉
请想象下面三视图所表示的几何图形的实物模型．
由三视图想象实物模型
正视图
左视图
俯视图
下面是一个组合图形的三视图，请描述物体形状．
由三视图想象几何体
立体图
由三视图想象几何体
知识结构
简单组合体的结构
简单组合体的三视图
由三视图想象几何体
