11.1认识电路 2021-2022学年北师大版物理九年级全一册（含答案）

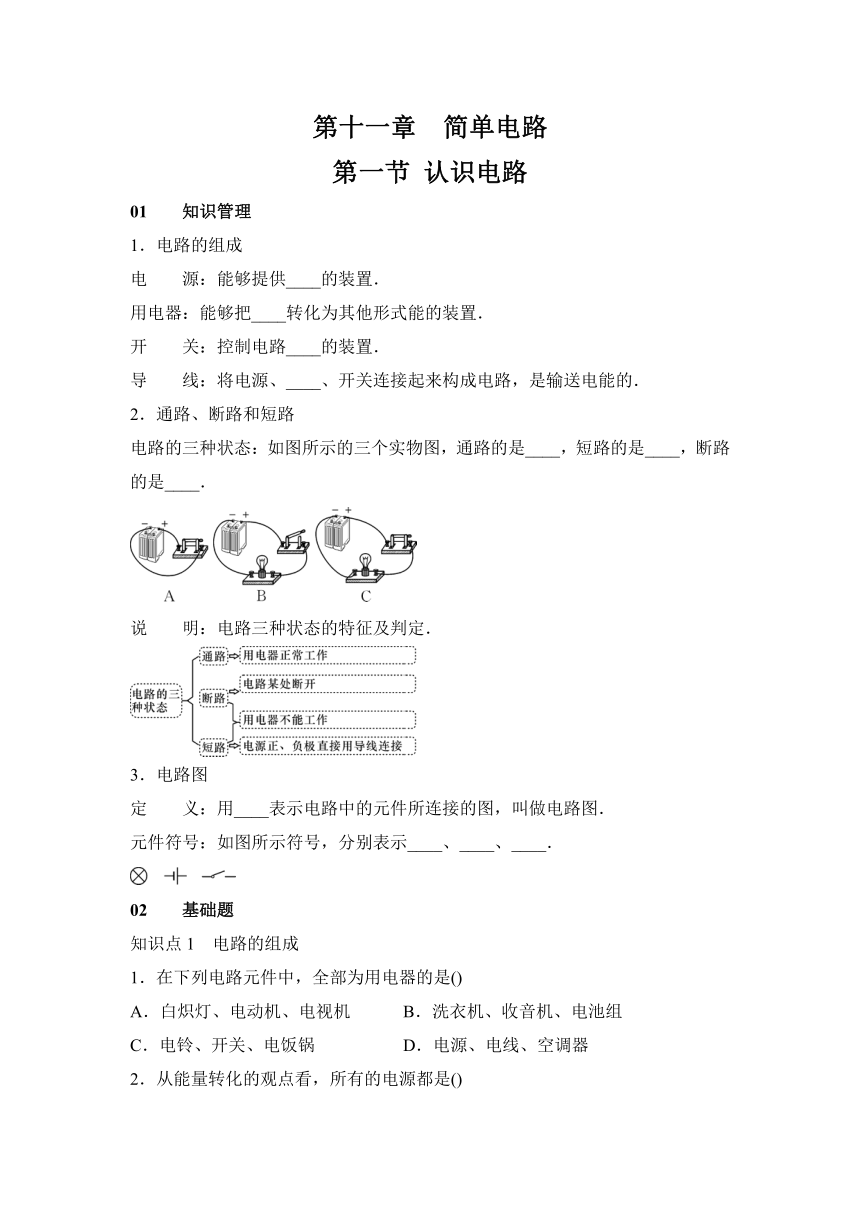

第十一章　简单电路
第一节 认识电路
01　　知识管理
1．电路的组成
电　　源：能够提供____的装置．
用电器：能够把____转化为其他形式能的装置．
开　　关：控制电路____的装置．
导　　线：将电源、____、开关连接起来构成电路，是输送电能的．
2．通路、断路和短路
电路的三种状态：如图所示的三个实物图，通路的是____，短路的是____，断路的是____．

说　　明：电路三种状态的特征及判定．

3．电路图
定　　义：用____表示电路中的元件所连接的图，叫做电路图．
元件符号：如图所示符号，分别表示____、____、____．

02　　基础题
知识点1　电路的组成
1．在下列电路元件中，全部为用电器的是()
A．白炽灯、电动机、电视机 B．洗衣机、收音机、电池组
C．电铃、开关、电饭锅 D．电源、电线、空调器
2．从能量转化的观点看，所有的电源都是()

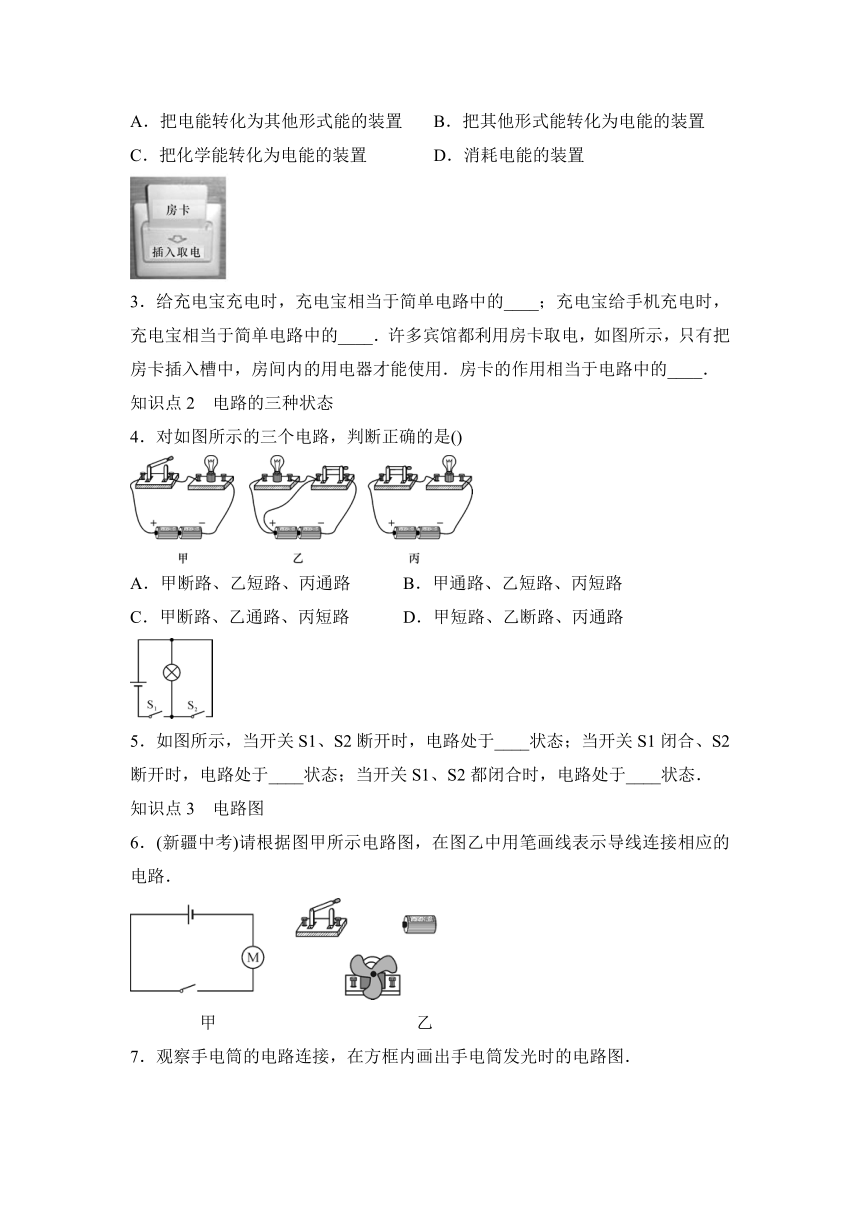

A．把电能转化为其他形式能的装置 B．把其他形式能转化为电能的装置
C．把化学能转化为电能的装置 D．消耗电能的装置

3．给充电宝充电时，充电宝相当于简单电路中的____；充电宝给手机充电时，充电宝相当于简单电路中的____．许多宾馆都利用房卡取电，如图所示，只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路中的____．
知识点2　电路的三种状态
4．对如图所示的三个电路，判断正确的是()

A．甲断路、乙短路、丙通路 B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路 D．甲短路、乙断路、丙通路

5．如图所示，当开关S1、S2断开时，电路处于____状态；当开关S1闭合、S2断开时，电路处于____状态；当开关S1、S2都闭合时，电路处于____状态．
知识点3　电路图
6．(新疆中考)请根据图甲所示电路图，在图乙中用笔画线表示导线连接相应的电路．

　　　　甲　　　　　 　　　　　　乙
7．观察手电筒的电路连接，在方框内画出手电筒发光时的电路图．
　
03　　中档题
8．一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所示，造成此“灯泡不亮”故障的共同原因是电路中出现了()
故障现象 可能原因 检修方法
灯泡不亮
1.灯泡的灯丝断了 换新灯泡
2.灯头内的电线断了 换新线并接好
3.灯头、开关等处的接线松动，接触不良 检查加固
A.短路 B．通路 C．断路 D．支路
9．如图甲是小明连接的实验电路，与这个实验电路对应的电路图是图乙中的()

10．如图所示，闭合开关S后，产生的现象是()
A．灯L1、L2都亮 B．灯L1、L2都不亮 C．灯L1亮，L2不亮 D．灯L2亮，L1不亮

第10题图 第11题图
11．如图所示是手电筒的构造示意图，电源为两节新干电池，其中干电池工作时将____能转化为电能．按键相当于电学元件中的____，按下按键前，小灯泡不发光，此时电路为____(填“通路”“断路”或“短路”)．
12．电风扇中有一个自动断电的安全装置，如图所示，当电风扇歪倒时，它____电路；当电风扇正立时，它____电路．(填“断开”或“闭合”)

第12题图 第13题图
13．如图所示是小明的物理老师在课堂上演示的一个实验．把一张细条状的锡箔纸两端分别压在干电池的正负极上，不一会儿，锡箔纸就燃烧了起来．这是由于电源发生了____，将大量电能转化为____能．所以，老师强调，在进行电学实验时，____(填“可以”或“禁止”)将电源两极直接用导线连接．
14．如图所示，当闭合开关S1、S2，断开开关S3时，能发光的灯泡是____；要使灯泡L1和L2都发光，则应闭合开关____，断开开关____．

第14题图 第15题图
15．如图所示是具有报警功能的文物展示台，该展示台由木板，弹簧，金属片A、B、C和报警电路组成，其中，弹簧上的金属片B相当于____，当把物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开，这时灯____(填“亮”或“不亮”)，电铃____(填“响”或“不响”)．
16．如图所示的电路中有一处错误，请用笔在连错的导线上标上“×”号，并画出正确的接法，然后在右边虚线框内画出正确电路的电路图．

04　　拓展题
17．(乌鲁木齐中考)如图甲，高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开．小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光．则()

A．A和Y是同一根电线，B和Z是同一根电线 B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线 D．B和X是同一根电线，C和Y是同一根电线
18．如图甲所示电路，闭合开关后，L1和L2都不亮；现用一根导线检查故障原因．如图乙所示，当用导线接在L1两端时，L1和L2仍然不亮；如图丙所示，当用导线接在L2两端时，L1亮，L2不亮．则可能的原因是()

A．L1短路 B．L2短路 C．L1断路 D．L2断路





第十一章　简单电路
第一节 认识电路
01　　知识管理
1．电路的组成
电　　源：能够提供__电能__的装置．
用电器：能够把__电能__转化为其他形式能的装置．
开　　关：控制电路__通断__的装置．
导　　线：将电源、__用电器__、开关连接起来构成电路，是输送电能的．
2．通路、断路和短路

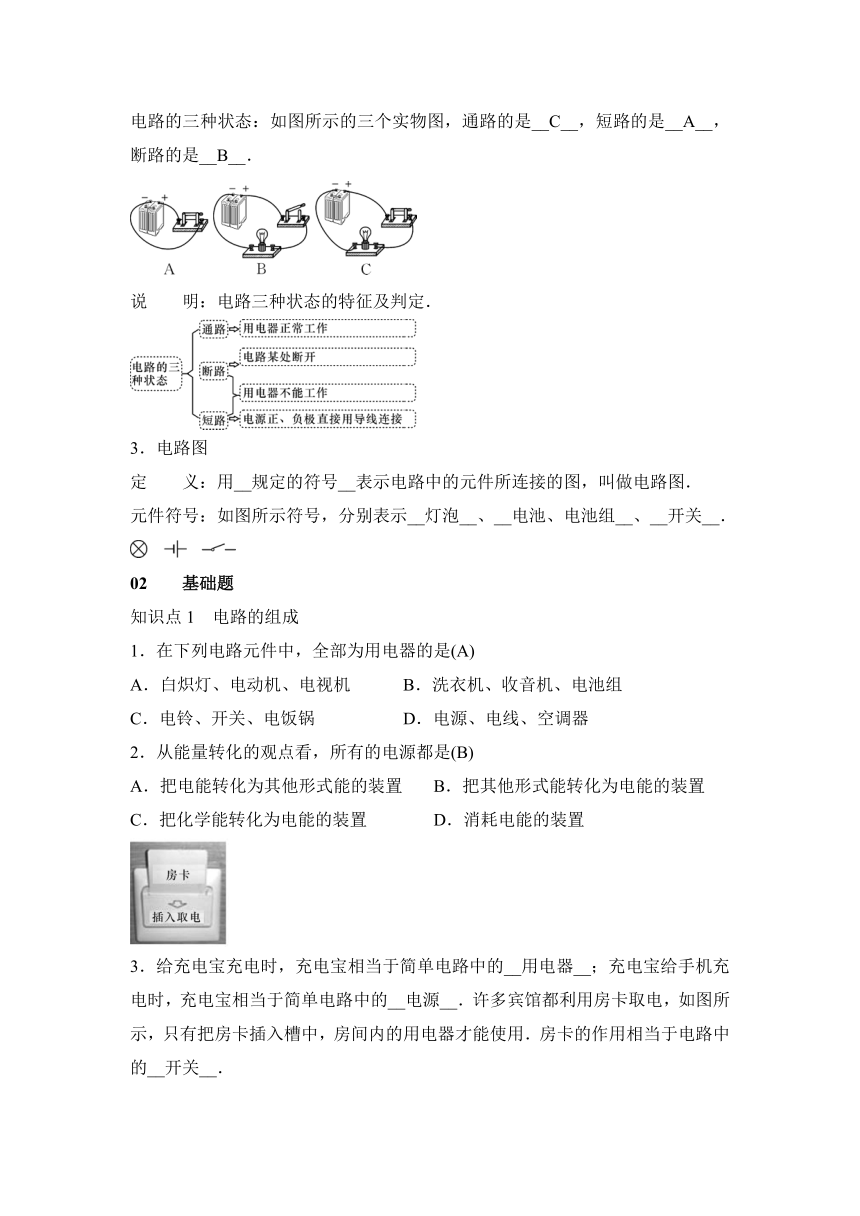

电路的三种状态：如图所示的三个实物图，通路的是__C__，短路的是__A__，断路的是__B__．

说　　明：电路三种状态的特征及判定．

3．电路图
定　　义：用__规定的符号__表示电路中的元件所连接的图，叫做电路图．
元件符号：如图所示符号，分别表示__灯泡__、__电池、电池组__、__开关__．

02　　基础题
知识点1　电路的组成
1．在下列电路元件中，全部为用电器的是(A)
A．白炽灯、电动机、电视机 B．洗衣机、收音机、电池组
C．电铃、开关、电饭锅 D．电源、电线、空调器
2．从能量转化的观点看，所有的电源都是(B)
A．把电能转化为其他形式能的装置 B．把其他形式能转化为电能的装置
C．把化学能转化为电能的装置 D．消耗电能的装置

3．给充电宝充电时，充电宝相当于简单电路中的__用电器__；充电宝给手机充电时，充电宝相当于简单电路中的__电源__．许多宾馆都利用房卡取电，如图所示，只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路中的__开关__．

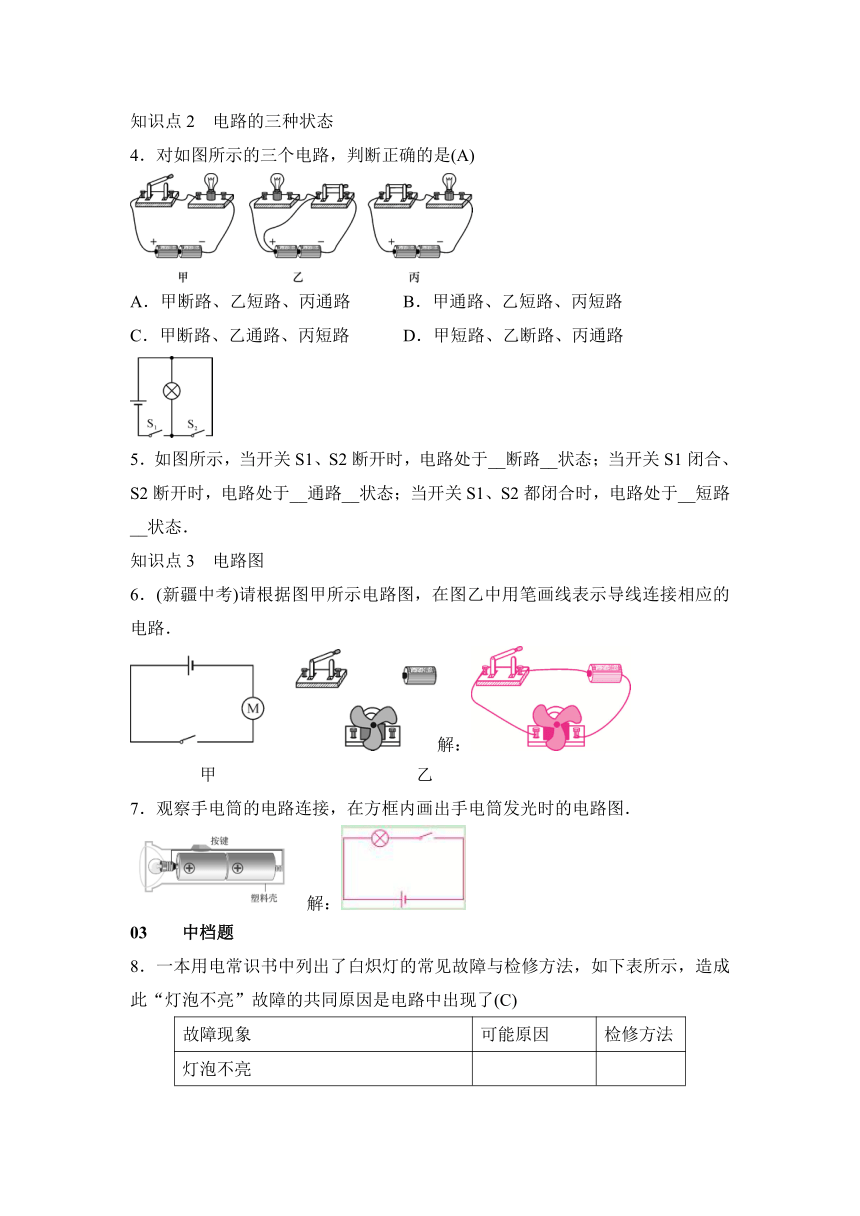

知识点2　电路的三种状态
4．对如图所示的三个电路，判断正确的是(A)

A．甲断路、乙短路、丙通路 B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路 D．甲短路、乙断路、丙通路

5．如图所示，当开关S1、S2断开时，电路处于__断路__状态；当开关S1闭合、S2断开时，电路处于__通路__状态；当开关S1、S2都闭合时，电路处于__短路__状态．
知识点3　电路图
6．(新疆中考)请根据图甲所示电路图，在图乙中用笔画线表示导线连接相应的电路．
解：
　　　　甲　　　　　 　　　　　　乙
7．观察手电筒的电路连接，在方框内画出手电筒发光时的电路图．
　解：
03　　中档题
8．一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所示，造成此“灯泡不亮”故障的共同原因是电路中出现了(C)
故障现象 可能原因 检修方法
灯泡不亮

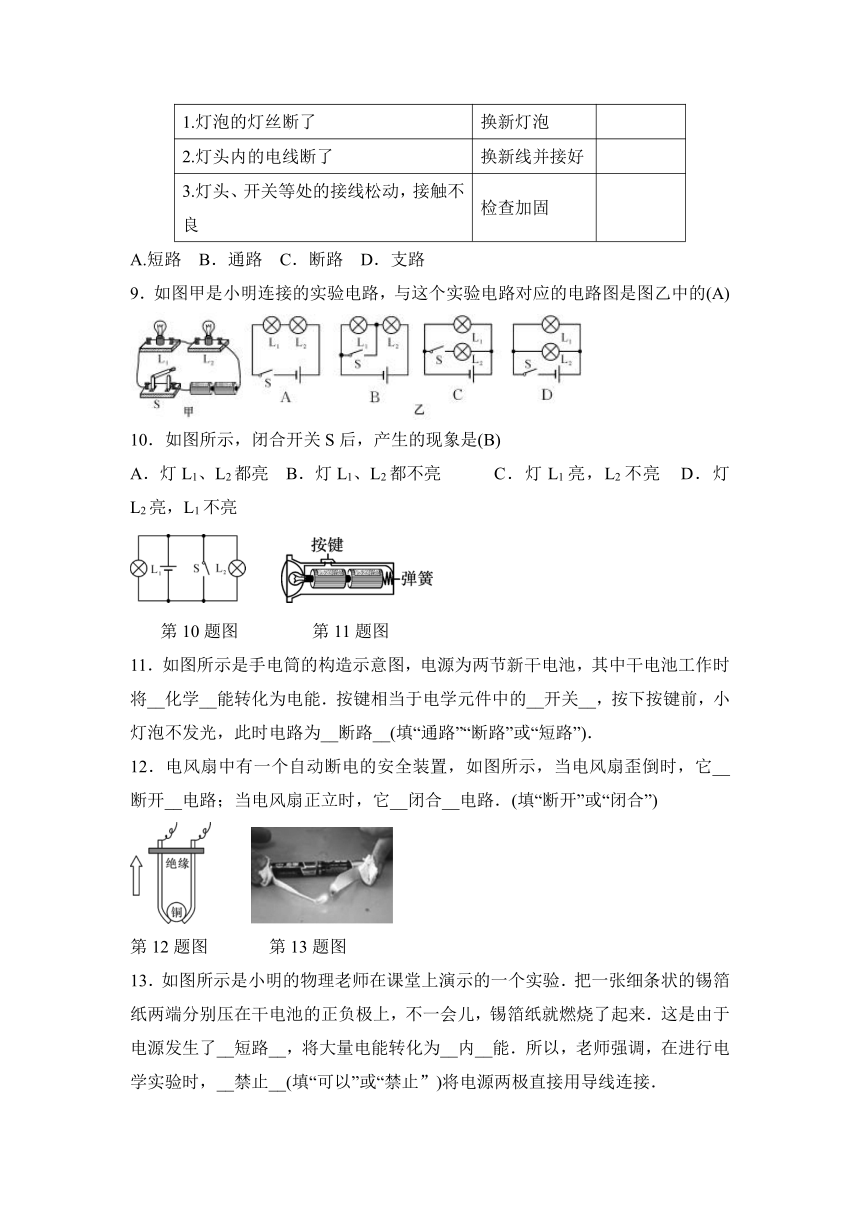

1.灯泡的灯丝断了 换新灯泡
2.灯头内的电线断了 换新线并接好
3.灯头、开关等处的接线松动，接触不良 检查加固
A.短路 B．通路 C．断路 D．支路
9．如图甲是小明连接的实验电路，与这个实验电路对应的电路图是图乙中的(A)

10．如图所示，闭合开关S后，产生的现象是(B)
A．灯L1、L2都亮 B．灯L1、L2都不亮 C．灯L1亮，L2不亮 D．灯L2亮，L1不亮

第10题图 第11题图
11．如图所示是手电筒的构造示意图，电源为两节新干电池，其中干电池工作时将__化学__能转化为电能．按键相当于电学元件中的__开关__，按下按键前，小灯泡不发光，此时电路为__断路__(填“通路”“断路”或“短路”)．
12．电风扇中有一个自动断电的安全装置，如图所示，当电风扇歪倒时，它__断开__电路；当电风扇正立时，它__闭合__电路．(填“断开”或“闭合”)

第12题图 第13题图
13．如图所示是小明的物理老师在课堂上演示的一个实验．把一张细条状的锡箔纸两端分别压在干电池的正负极上，不一会儿，锡箔纸就燃烧了起来．这是由于电源发生了__短路__，将大量电能转化为__内__能．所以，老师强调，在进行电学实验时，__禁止__(填“可以”或“禁止”)将电源两极直接用导线连接．

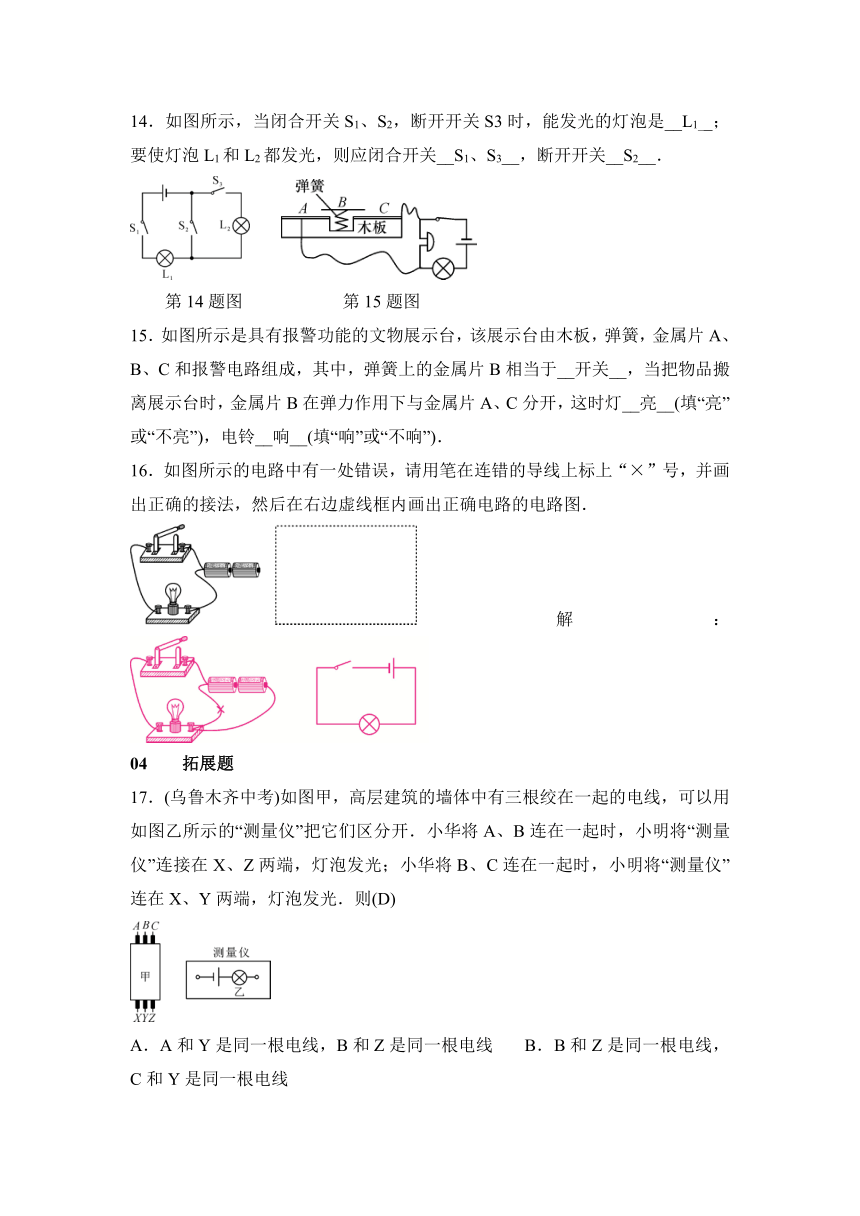

14．如图所示，当闭合开关S1、S2，断开开关S3时，能发光的灯泡是__L1__；要使灯泡L1和L2都发光，则应闭合开关__S1、S3__，断开开关__S2__．

第14题图 第15题图
15．如图所示是具有报警功能的文物展示台，该展示台由木板，弹簧，金属片A、B、C和报警电路组成，其中，弹簧上的金属片B相当于__开关__，当把物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开，这时灯__亮__(填“亮”或“不亮”)，电铃__响__(填“响”或“不响”)．
16．如图所示的电路中有一处错误，请用笔在连错的导线上标上“×”号，并画出正确的接法，然后在右边虚线框内画出正确电路的电路图．
解：
04　　拓展题
17．(乌鲁木齐中考)如图甲，高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开．小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光．则(D)

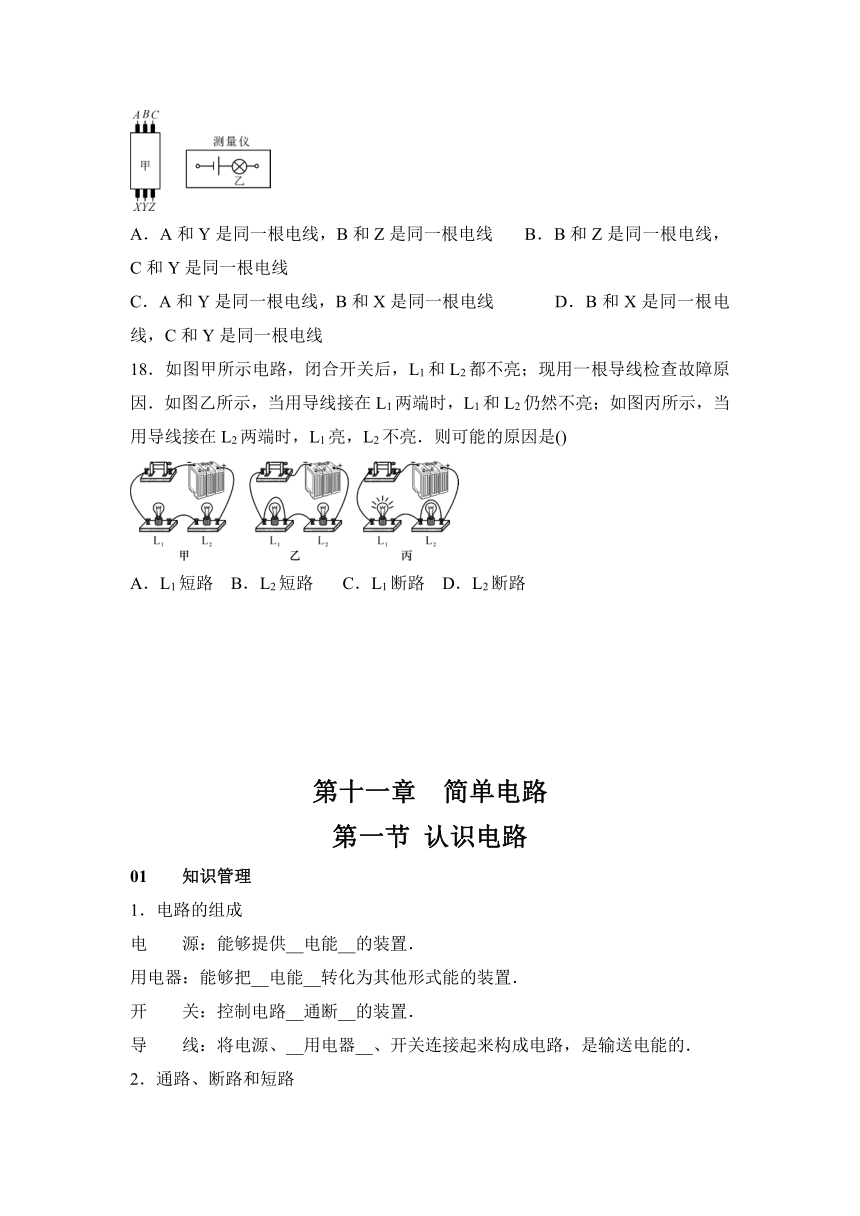

A．A和Y是同一根电线，B和Z是同一根电线 B．B和Z是同一根电线，C和Y是同一根电线

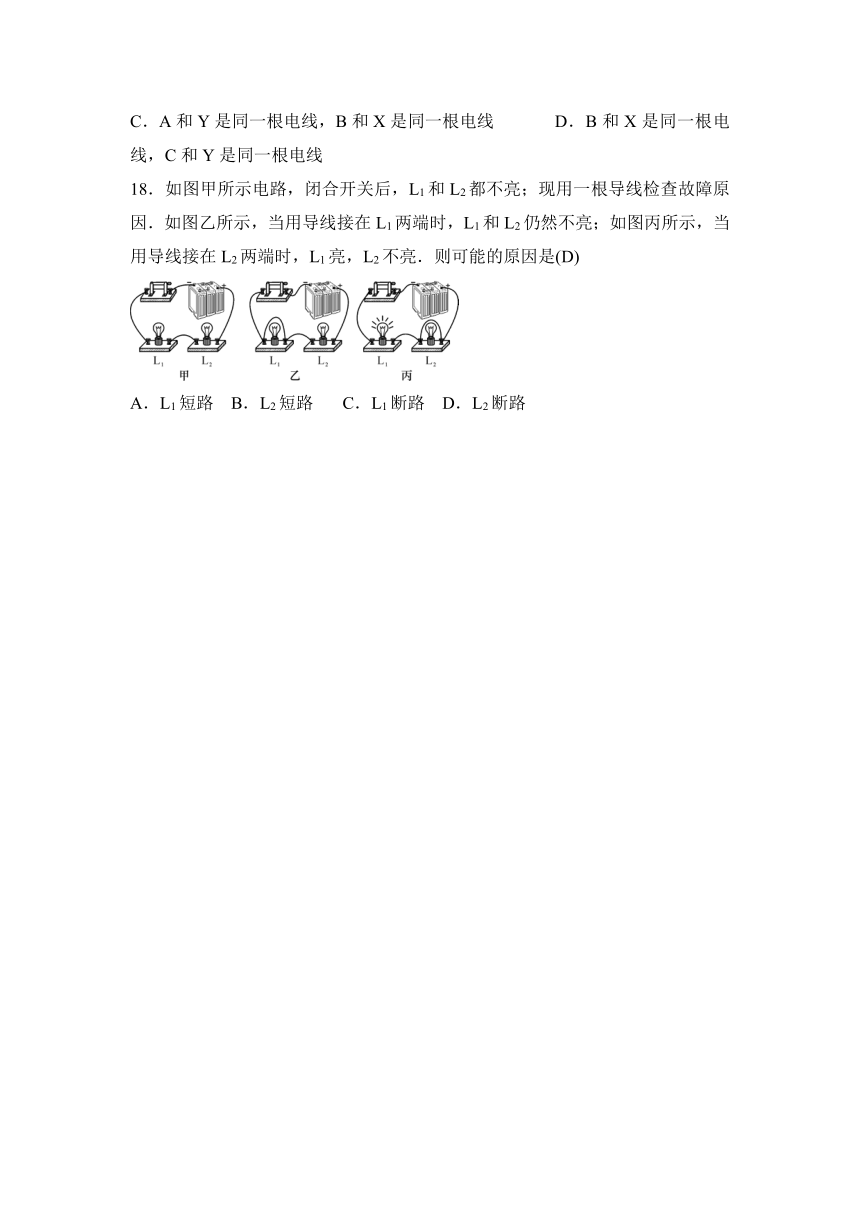

C．A和Y是同一根电线，B和X是同一根电线 D．B和X是同一根电线，C和Y是同一根电线
18．如图甲所示电路，闭合开关后，L1和L2都不亮；现用一根导线检查故障原因．如图乙所示，当用导线接在L1两端时，L1和L2仍然不亮；如图丙所示，当用导线接在L2两端时，L1亮，L2不亮．则可能的原因是(D)

A．L1短路 B．L2短路 C．L1断路 D．L2断路
