第十一章 简单电路 小专题 电路的连接与设计 2021-2022学年北师大版物理九年级全一册（含答案）

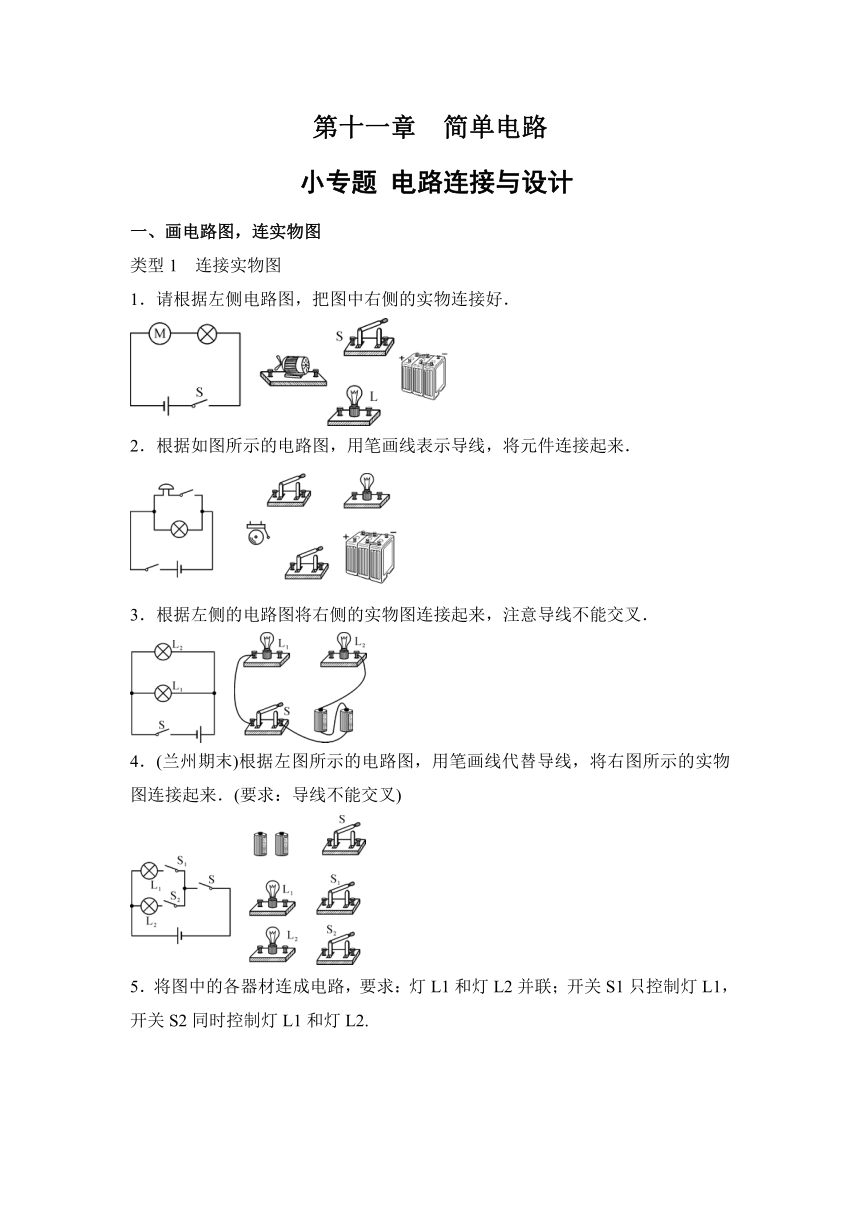

第十一章　简单电路
小专题 电路连接与设计　　　　　　　　　　　　　　　　
一、画电路图，连实物图
类型1　连接实物图
1．请根据左侧电路图，把图中右侧的实物连接好．

2．根据如图所示的电路图，用笔画线表示导线，将元件连接起来．

3．根据左侧的电路图将右侧的实物图连接起来，注意导线不能交叉．
　　
4．(兰州期末)根据左图所示的电路图，用笔画线代替导线，将右图所示的实物图连接起来．(要求：导线不能交叉)
　
5．将图中的各器材连成电路，要求：灯L1和灯L2并联；开关S1只控制灯L1，开关S2同时控制灯L1和灯L2.
　

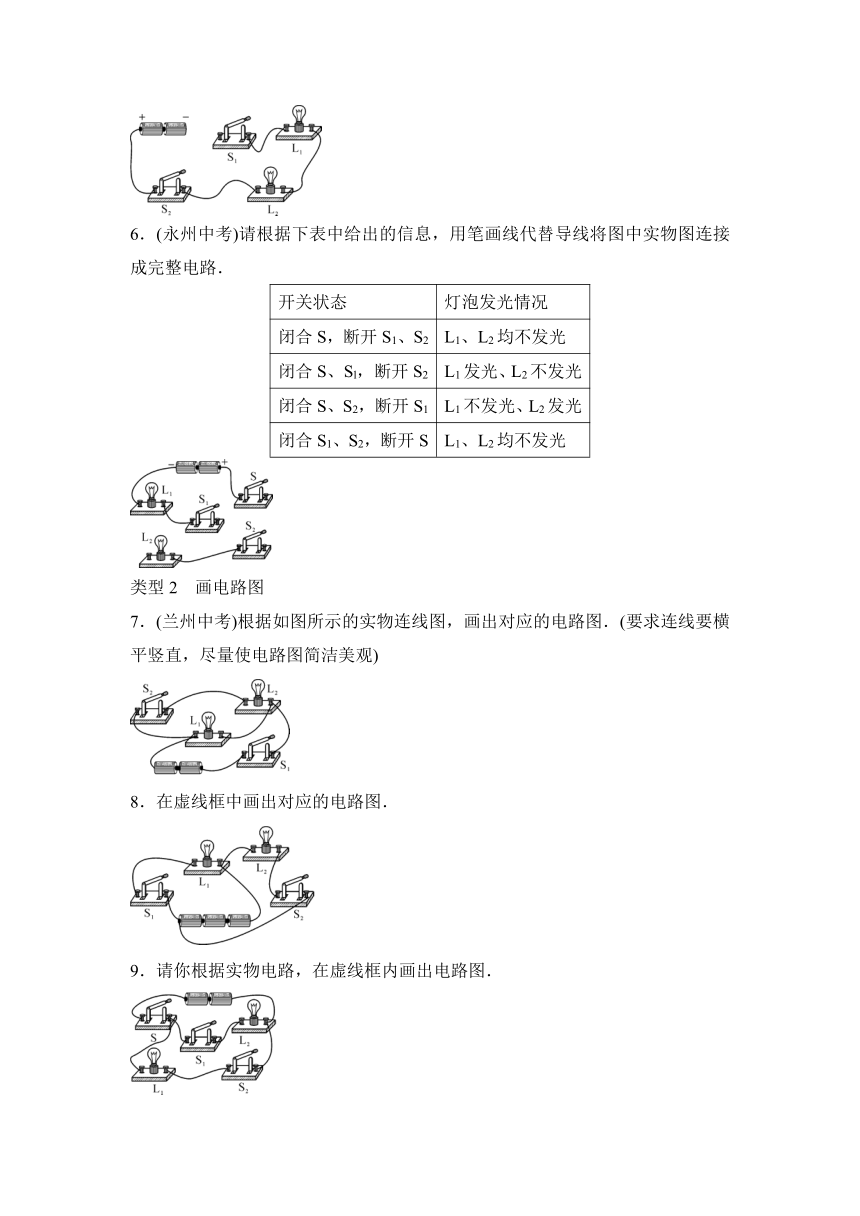

6．(永州中考)请根据下表中给出的信息，用笔画线代替导线将图中实物图连接成完整电路．
开关状态 灯泡发光情况
闭合S，断开S1、S2 L1、L2均不发光
闭合S、Sl，断开S2 L1发光、L2不发光
闭合S、S2，断开S1 L1不发光、L2发光
闭合S1、S2，断开S L1、L2均不发光
　
类型2　画电路图
7．(兰州中考)根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)
　
8．在虚线框中画出对应的电路图．
　
9．请你根据实物电路，在虚线框内画出电路图．
　
类型3　识别、修改电路
10．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路．

(1)在图甲中，如果闭合开关，将出现__短路__(填“断路”或“短路”)现象．这个电路只需拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打“×”．


(2)在图乙中，只改动一根导线就能使它成为两灯并联的正确电路．请在要改动的那根导线上打“×”，并将正确的接法画出来．
二、电路设计
11．(临沂中考)汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作．下列电路图符合要求的是()

12．为保证驾驶员的安全，轿车上设有安全带提示系统．当驾驶员坐在座椅上时，座椅下的开关S1闭合、开关S2断开，指示灯L亮起；当驾驶员系上安全带时，开关S2闭合，指示灯L熄灭，在如图所示的各电路中，符合上述要求的是()

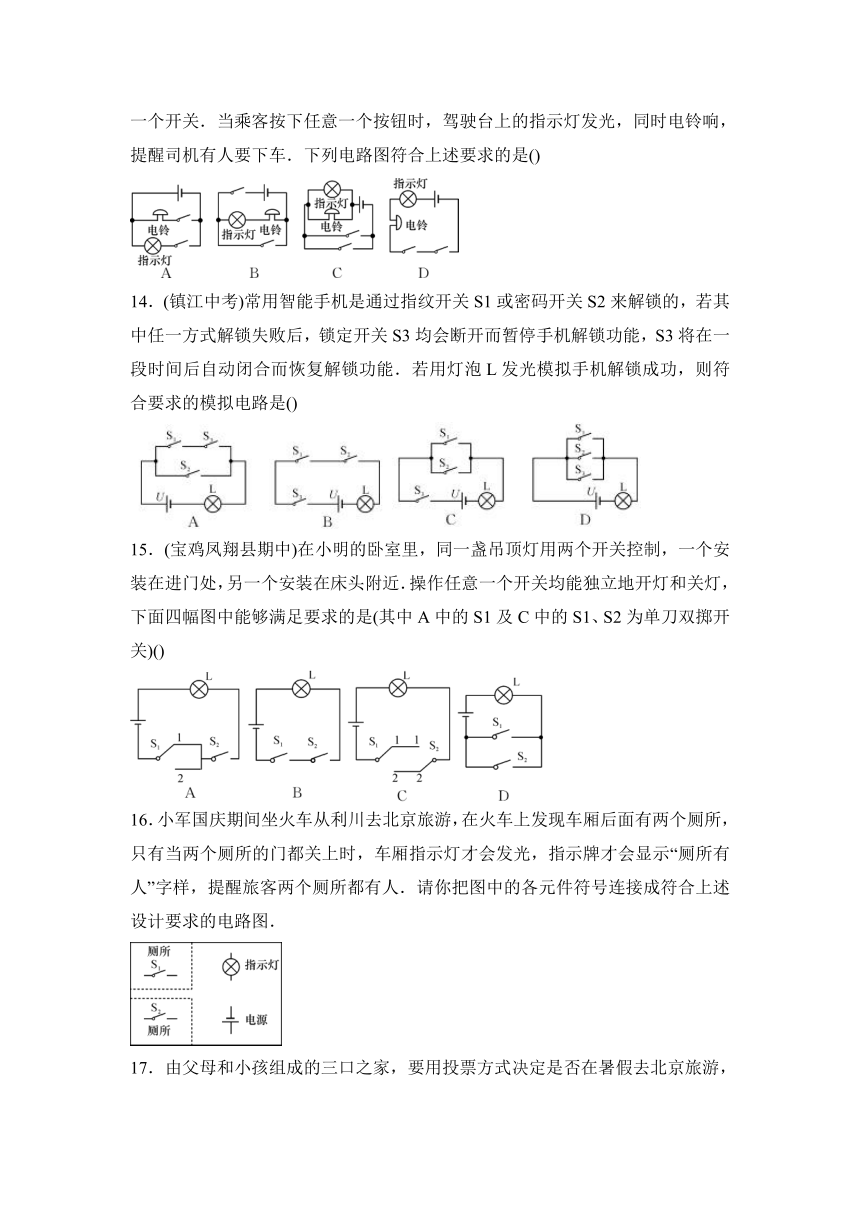

13．(安徽中考)公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关．当乘客按下任意一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车．下列电路图符合上述要求的是()

14．(镇江中考)常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是()

15．(宝鸡凤翔县期中)在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近．操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是(其中A中的S1及C中的S1、S2为单刀双掷开关)()

16．小军国庆期间坐火车从利川去北京旅游，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．
　
17．由父母和小孩组成的三口之家，要用投票方式决定是否在暑假去北京旅游，如果小孩要去，且父母中至少有一位要去，则他们就去旅游．请用3个开关、1个电池组和1只小灯泡及若干导线设计一架投票表决机，灯泡亮了(某人的开关闭合表示他要去)，他们就可以在暑假去旅游了．画出电路图，并连接实物图．






第十一章　简单电路
小专题 电路连接与设计　　　　　　　　　　　　　　　　
一、画电路图，连实物图
类型1　连接实物图
1．请根据左侧电路图，把图中右侧的实物连接好．
解：
2．根据如图所示的电路图，用笔画线表示导线，将元件连接起来．
解：
3．根据左侧的电路图将右侧的实物图连接起来，注意导线不能交叉．
　　解：

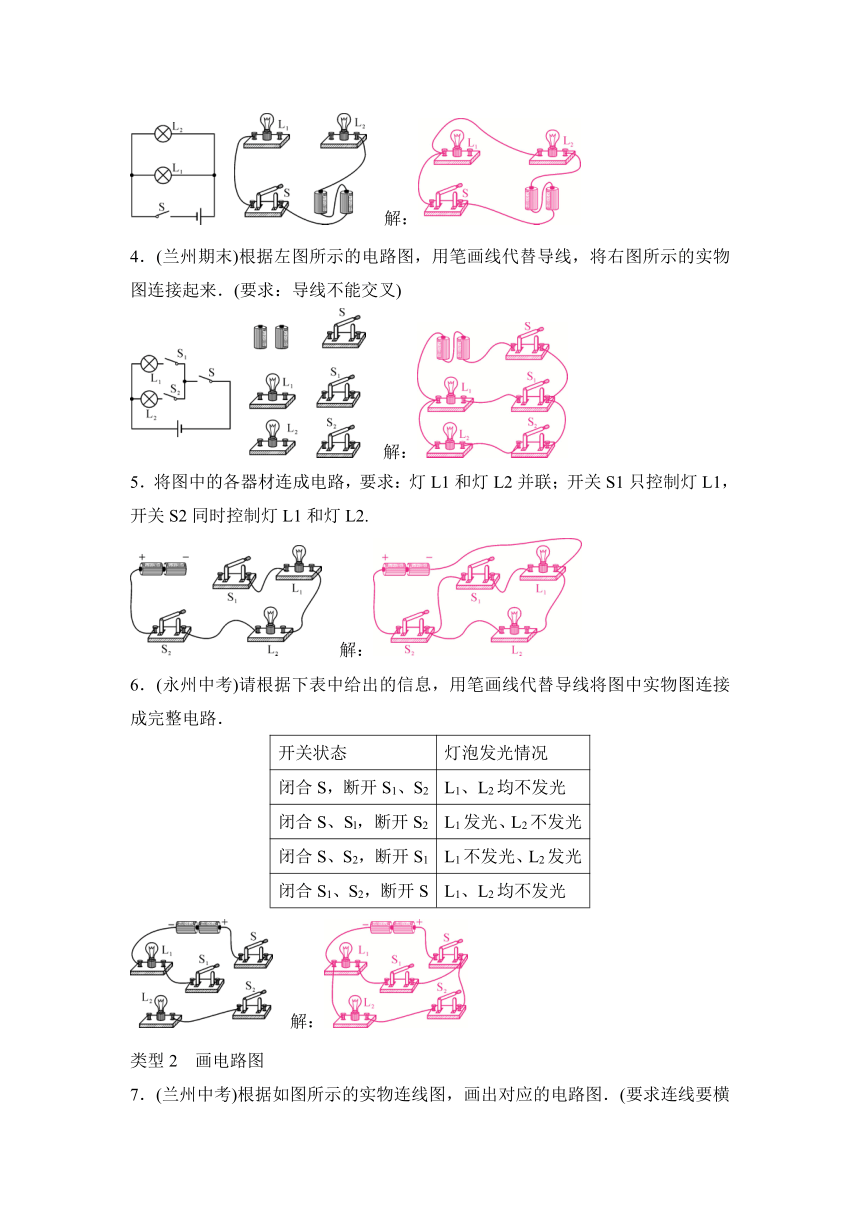

4．(兰州期末)根据左图所示的电路图，用笔画线代替导线，将右图所示的实物图连接起来．(要求：导线不能交叉)
　解：
5．将图中的各器材连成电路，要求：灯L1和灯L2并联；开关S1只控制灯L1，开关S2同时控制灯L1和灯L2.
　解：
6．(永州中考)请根据下表中给出的信息，用笔画线代替导线将图中实物图连接成完整电路．
开关状态 灯泡发光情况
闭合S，断开S1、S2 L1、L2均不发光
闭合S、Sl，断开S2 L1发光、L2不发光
闭合S、S2，断开S1 L1不发光、L2发光
闭合S1、S2，断开S L1、L2均不发光
　解：
类型2　画电路图

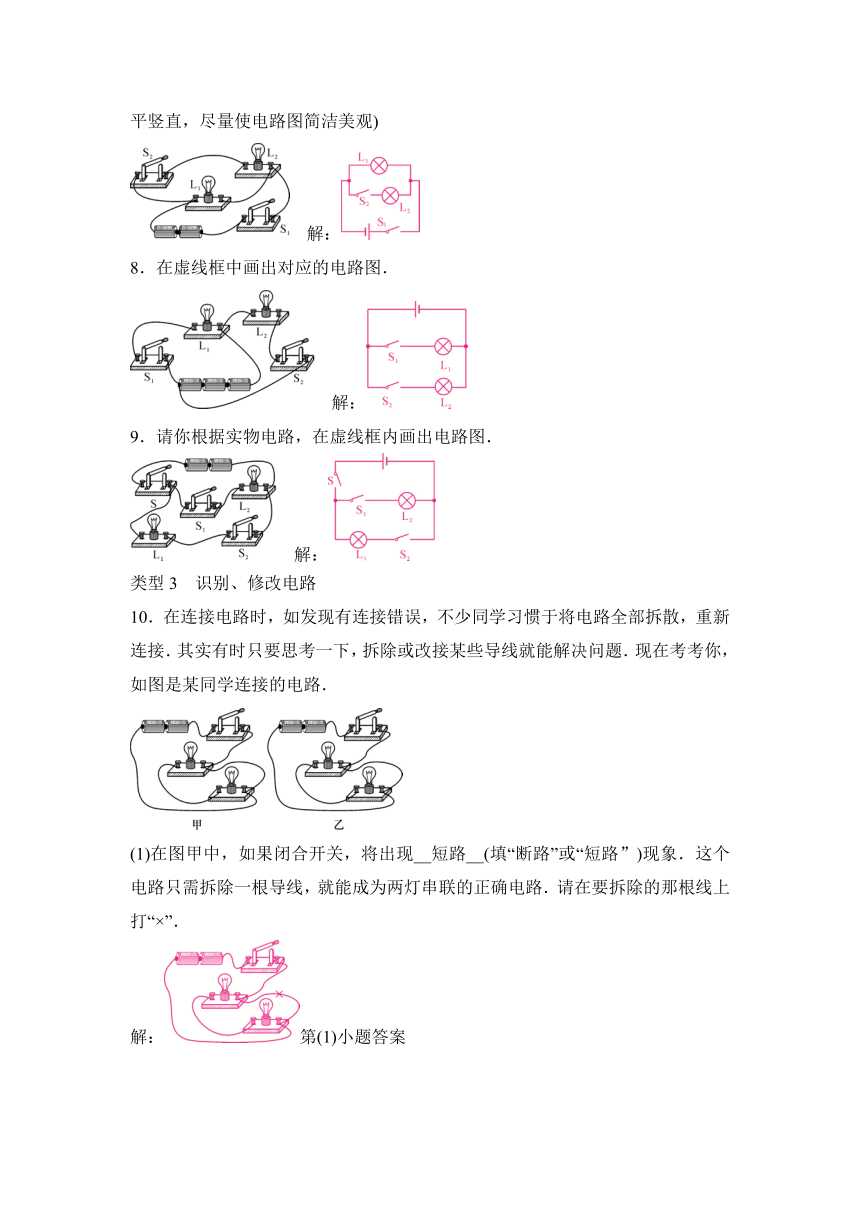

7．(兰州中考)根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)
　解：
8．在虚线框中画出对应的电路图．
　解：
9．请你根据实物电路，在虚线框内画出电路图．
　解：
类型3　识别、修改电路
10．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路．

(1)在图甲中，如果闭合开关，将出现__短路__(填“断路”或“短路”)现象．这个电路只需拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打“×”．
解：第(1)小题答案
　第(2)小题答案

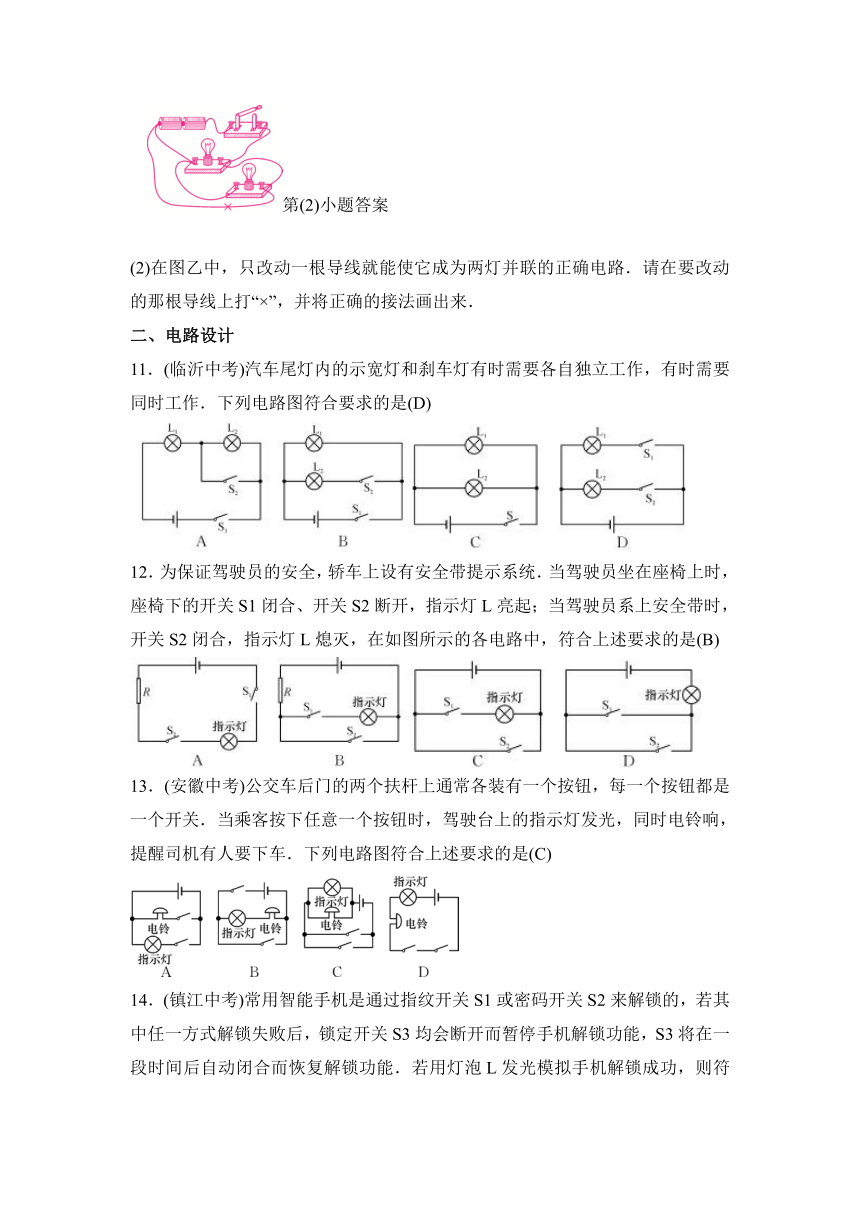

(2)在图乙中，只改动一根导线就能使它成为两灯并联的正确电路．请在要改动的那根导线上打“×”，并将正确的接法画出来．
二、电路设计
11．(临沂中考)汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作．下列电路图符合要求的是(D)

12．为保证驾驶员的安全，轿车上设有安全带提示系统．当驾驶员坐在座椅上时，座椅下的开关S1闭合、开关S2断开，指示灯L亮起；当驾驶员系上安全带时，开关S2闭合，指示灯L熄灭，在如图所示的各电路中，符合上述要求的是(B)

13．(安徽中考)公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关．当乘客按下任意一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车．下列电路图符合上述要求的是(C)

14．(镇江中考)常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是(C)

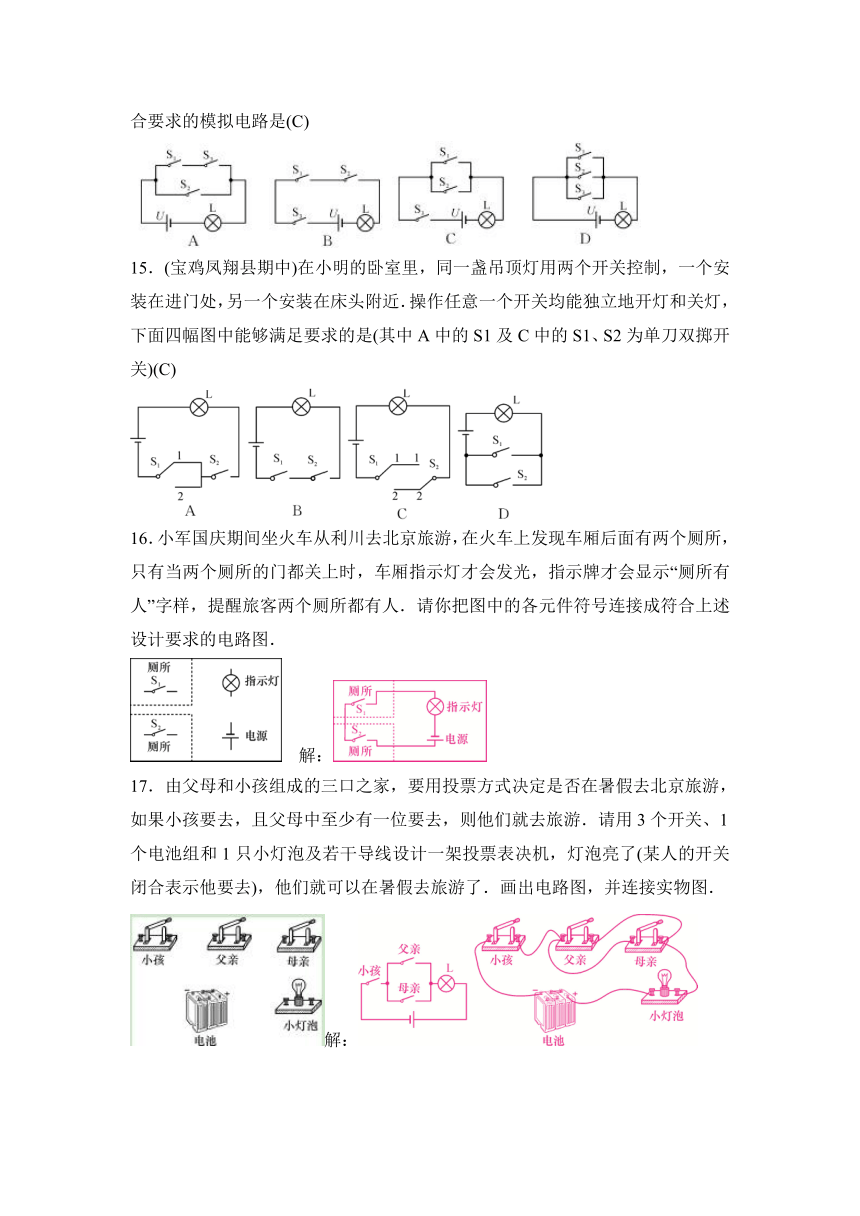

15．(宝鸡凤翔县期中)在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近．操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是(其中A中的S1及C中的S1、S2为单刀双掷开关)(C)

16．小军国庆期间坐火车从利川去北京旅游，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．
　解：

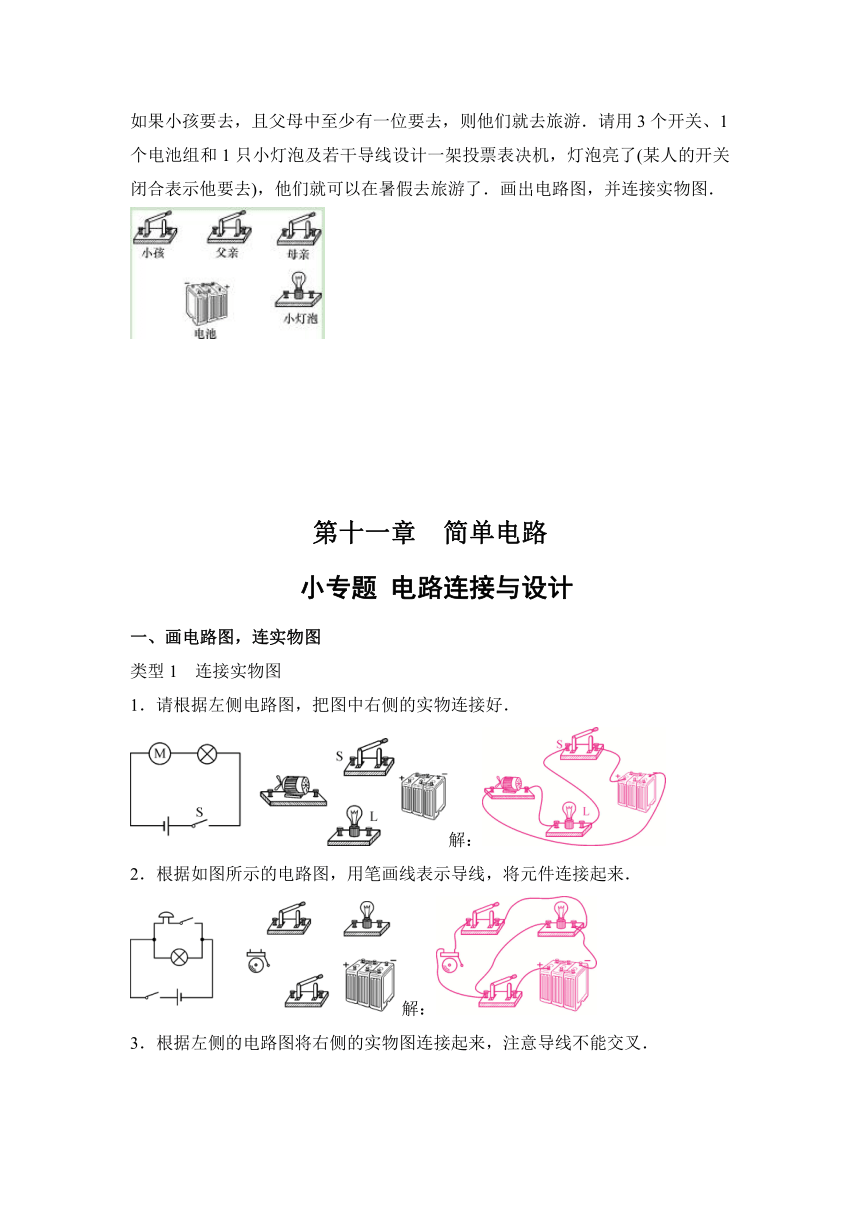

17．由父母和小孩组成的三口之家，要用投票方式决定是否在暑假去北京旅游，如果小孩要去，且父母中至少有一位要去，则他们就去旅游．请用3个开关、1个电池组和1只小灯泡及若干导线设计一架投票表决机，灯泡亮了(某人的开关闭合表示他要去)，他们就可以在暑假去旅游了．画出电路图，并连接实物图．
解：
