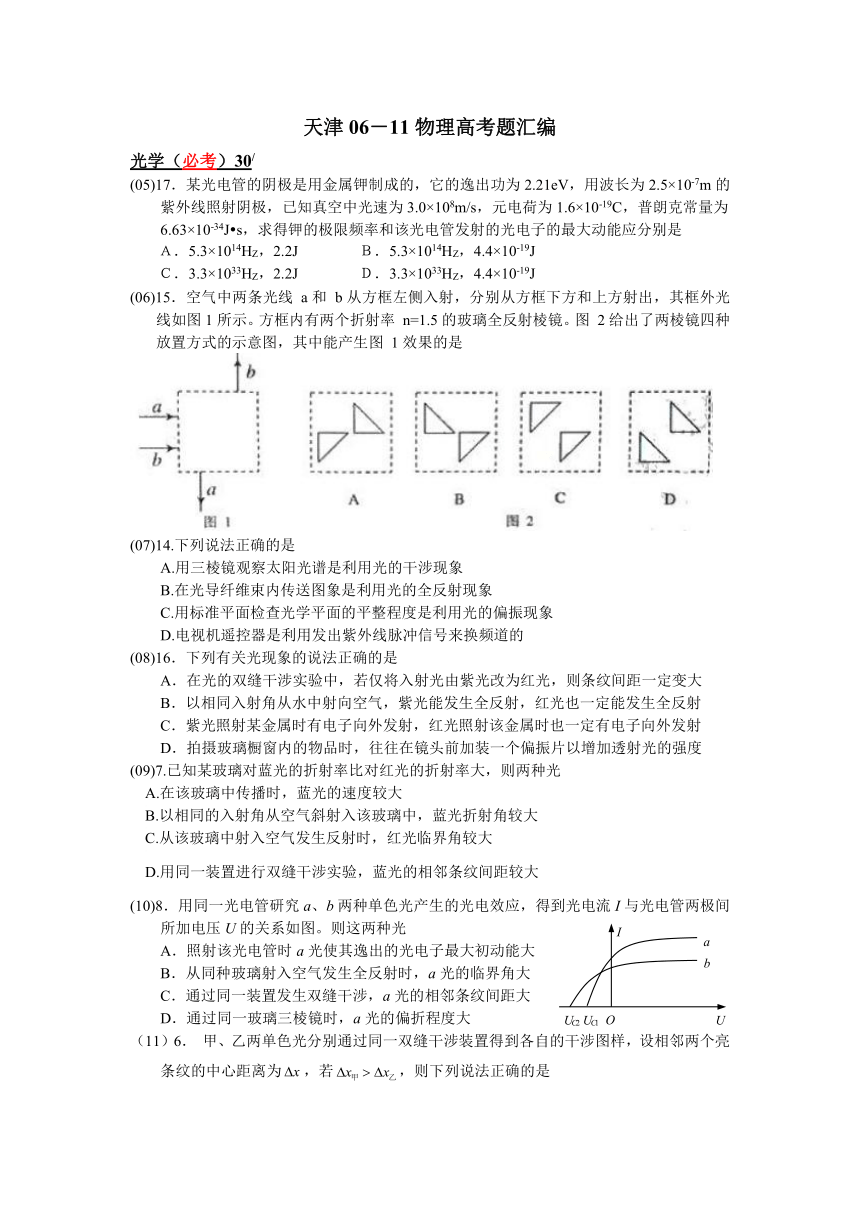

天津06－11物理高考题汇编
光学（必考）30/
(05)17．某光电管的阴极是用金属钾制成的，它的逸出功为2.21eV，用波长为2.5×10-7m的紫外线照射阴极，已知真空中光速为3.0×108m/s，元电荷为1.6×10-19C，普朗克常量为6.63×10-34Js，求得钾的极限频率和该光电管发射的光电子的最大动能应分别是
Ａ．5.3×1014HZ，2.2J Ｂ．5.3×1014HZ，4.4×10-19J
Ｃ．3.3×1033HZ，2.2J Ｄ．3.3×1033HZ，4.4×10-19J
(06)15．空气中两条光线 a和 b从方框左侧入射，分别从方框下方和上方射出，其框外光线如图1所示。方框内有两个折射率 n=1.5的玻璃全反射棱镜。图 2给出了两棱镜四种放置方式的示意图，其中能产生图 1效果的是
(07)14.下列说法正确的是
A.用三棱镜观察太阳光谱是利用光的干涉现象
B.在光导纤维束内传送图象是利用光的全反射现象
C.用标准平面检查光学平面的平整程度是利用光的偏振现象
D.电视机遥控器是利用发出紫外线脉冲信号来换频道的
(08)16．下列有关光现象的说法正确的是
A．在光的双缝干涉实验中，若仅将入射光由紫光改为红光，则条纹间距一定变大
B．以相同入射角从水中射向空气，紫光能发生全反射，红光也一定能发生全反射
C．紫光照射某金属时有电子向外发射，红光照射该金属时也一定有电子向外发射
D．拍摄玻璃橱窗内的物品时，往往在镜头前加装一个偏振片以增加透射光的强度
(09)7.已知某玻璃对蓝光的折射率比对红光的折射率大，则两种光
A.在该玻璃中传播时，蓝光的速度较大
B.以相同的入射角从空气斜射入该玻璃中，蓝光折射角较大
C.从该玻璃中射入空气发生反射时，红光临界角较大
D.用同一装置进行双缝干涉实验，蓝光的相邻条纹间距较大
(10)8．用同一光电管研究a、b两种单色光产生的光电效应，得到光电流I与光电管两极间所加电压U的关系如图。则这两种光
A．照射该光电管时a光使其逸出的光电子最大初动能大
B．从同种玻璃射入空气发生全反射时，a光的临界角大
C．通过同一装置发生双缝干涉，a光的相邻条纹间距大
D．通过同一玻璃三棱镜时，a光的偏折程度大
（11）6． 甲、乙两单色光分别通过同一双缝干涉装置得到各自的干涉图样，设相邻两个亮条纹的中心距离为，若，则下列说法正确的是

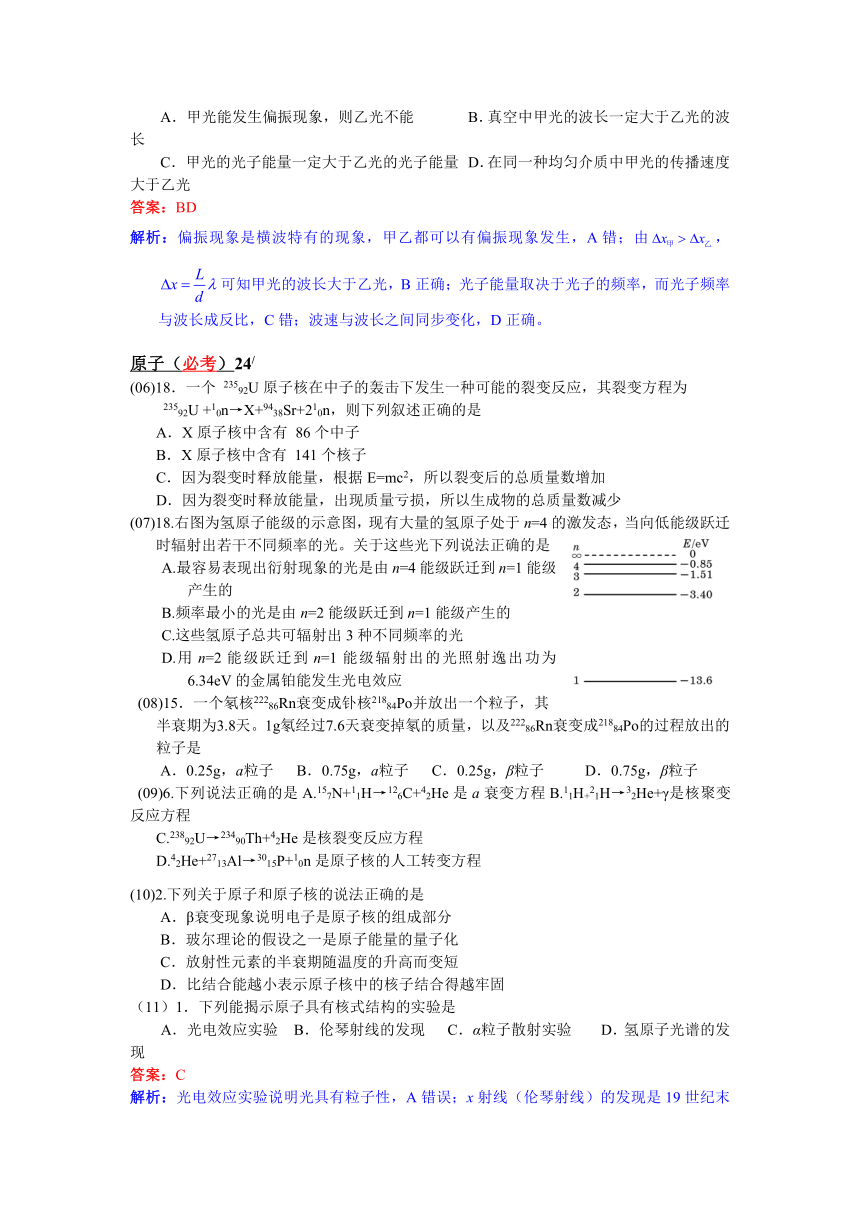

A．甲光能发生偏振现象，则乙光不能 B．真空中甲光的波长一定大于乙光的波长
C．甲光的光子能量一定大于乙光的光子能量 D．在同一种均匀介质中甲光的传播速度大于乙光
答案：BD
解析：偏振现象是横波特有的现象，甲乙都可以有偏振现象发生，A错；由，可知甲光的波长大于乙光，B正确；光子能量取决于光子的频率，而光子频率与波长成反比，C错；波速与波长之间同步变化，D正确。
原子（必考）24/
(06)18．一个 23592U原子核在中子的轰击下发生一种可能的裂变反应，其裂变方程为
23592U +10n→X+9438Sr+210n，则下列叙述正确的是
A．X原子核中含有 86个中子
B．X原子核中含有 141个核子
C．因为裂变时释放能量，根据E=mc2，所以裂变后的总质量数增加
D．因为裂变时释放能量，出现质量亏损，所以生成物的总质量数减少
(07)18.右图为氢原子能级的示意图，现有大量的氢原子处于n=4的激发态，当向低能级跃迁时辐射出若干不同频率的光。关于这些光下列说法正确的是
A.最容易表现出衍射现象的光是由n=4能级跃迁到n=1能级产生的
B.频率最小的光是由n=2能级跃迁到n=1能级产生的
C.这些氢原子总共可辐射出3种不同频率的光
D.用n=2能级跃迁到n=1能级辐射出的光照射逸出功为6.34eV的金属铂能发生光电效应
(08)15．一个氡核22286Rn衰变成钋核21884Po并放出一个粒子，其半衰期为3.8天。1g氡经过7.6天衰变掉氡的质量，以及22286Rn衰变成21884Po的过程放出的粒子是
A．0.25g，a粒子 B．0.75g，a粒子 C．0.25g，β粒子 D．0.75g，β粒子
(09)6.下列说法正确的是21世纪教育网A.157N+11H→126C+42He是a衰变方程B.11H+21H→32He+γ是核聚变反应方程
C.23892U→23490Th+42He是核裂变反应方程
D.42He+2713Al→3015P+10n是原子核的人工转变方程
(10)2.下列关于原子和原子核的说法正确的是
A．β衰变现象说明电子是原子核的组成部分
B．玻尔理论的假设之一是原子能量的量子化
C．放射性元素的半衰期随温度的升高而变短
D．比结合能越小表示原子核中的核子结合得越牢固
（11）1．下列能揭示原子具有核式结构的实验是
A．光电效应实验 B．伦琴射线的发现 C．α粒子散射实验 D．氢原子光谱的发现
答案：C

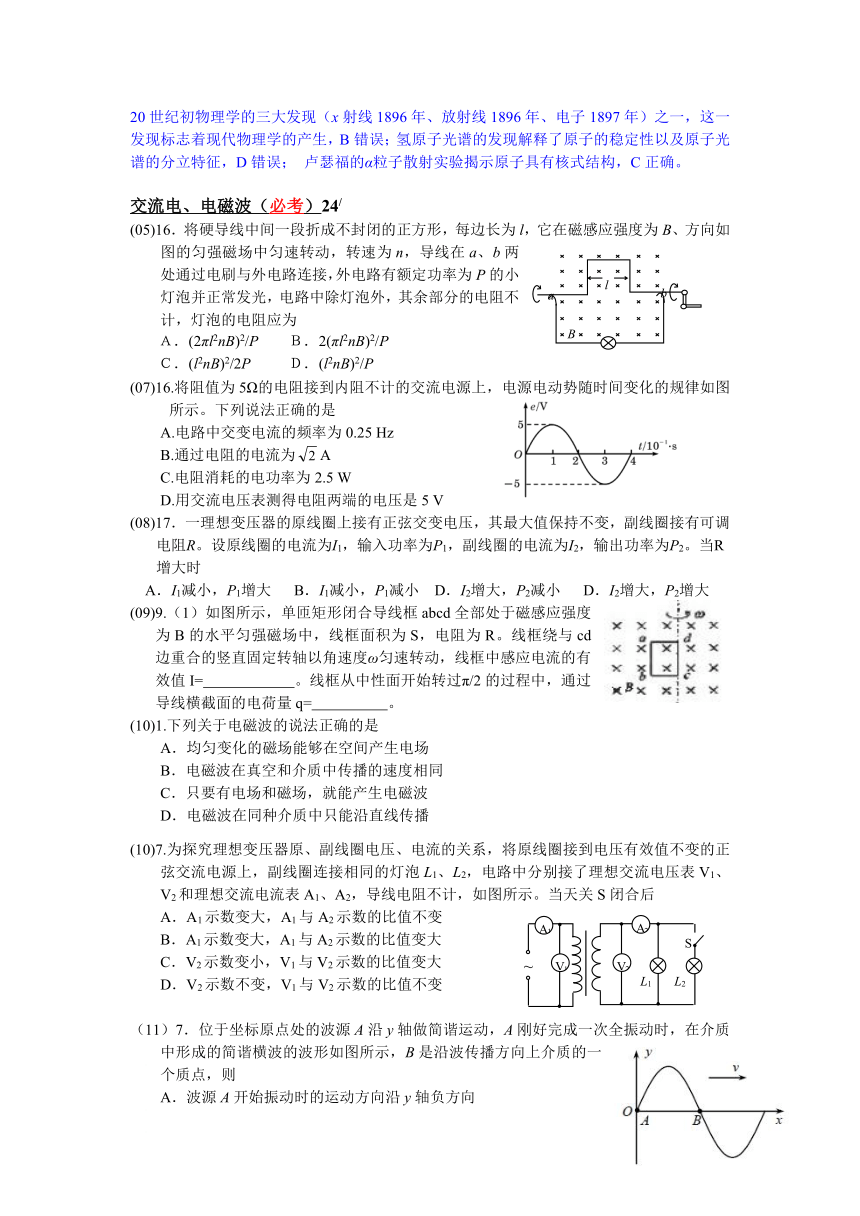

解析：光电效应实验说明光具有粒子性，A错误；x射线（伦琴射线）的发现是19世纪末20世纪初物理学的三大发现（x射线1896年、放射线1896年、电子1897年）之一，这一发现标志着现代物理学的产生，B错误；氢原子光谱的发现解释了原子的稳定性以及原子光谱的分立特征，D错误； 卢瑟福的α粒子散射实验揭示原子具有核式结构，C正确。
交流电、电磁波（必考）24/
(05)16．将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B、方向如图的匀强磁场中匀速转动，转速为n，导线在a、b两处通过电刷与外电路连接，外电路有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为
Ａ．(2πl2nB)2/P Ｂ．2(πl2nB)2/P
Ｃ．(l2nB)2/2P Ｄ．(l2nB)2/P
(07)16.将阻值为5Ω的电阻接到内阻不计的交流电源上，电源电动势随时间变化的规律如图所示。下列说法正确的是
A.电路中交变电流的频率为0.25 Hz
B.通过电阻的电流为A
C.电阻消耗的电功率为2.5 W
D.用交流电压表测得电阻两端的电压是5 V
(08)17．一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈接有可调电阻R。设原线圈的电流为I1，输入功率为P1，副线圈的电流为I2，输出功率为P2。当R增大时
A．I1减小，P1增大 B．I1减小，P1减小 D．I2增大，P2减小 D．I2增大，P2增大
(09)9.（1）如图所示，单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，电阻为R。线框绕与cd边重合的竖直固定转轴以角速度ω匀速转动，线框中感应电流的有效值I= 。线框从中性面开始转过π/2的过程中，通过导线横截面的电荷量q= 。
(10)1.下列关于电磁波的说法正确的是
A．均匀变化的磁场能够在空间产生电场
B．电磁波在真空和介质中传播的速度相同
C．只要有电场和磁场，就能产生电磁波
D．电磁波在同种介质中只能沿直线传播
(10)7.为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示。当天关S闭合后
A．A1示数变大，A1与A2示数的比值不变
B．A1示数变大，A1与A2示数的比值变大
C．V2示数变小，V1与V2示数的比值变大
D．V2示数不变，V1与V2示数的比值不变
（11）7．位于坐标原点处的波源A沿y轴做简谐运动，A刚好完成一次全振动时，在介质中形成的简谐横波的波形如图所示，B是沿波传播方向上介质的一个质点，则
A．波源A开始振动时的运动方向沿y轴负方向

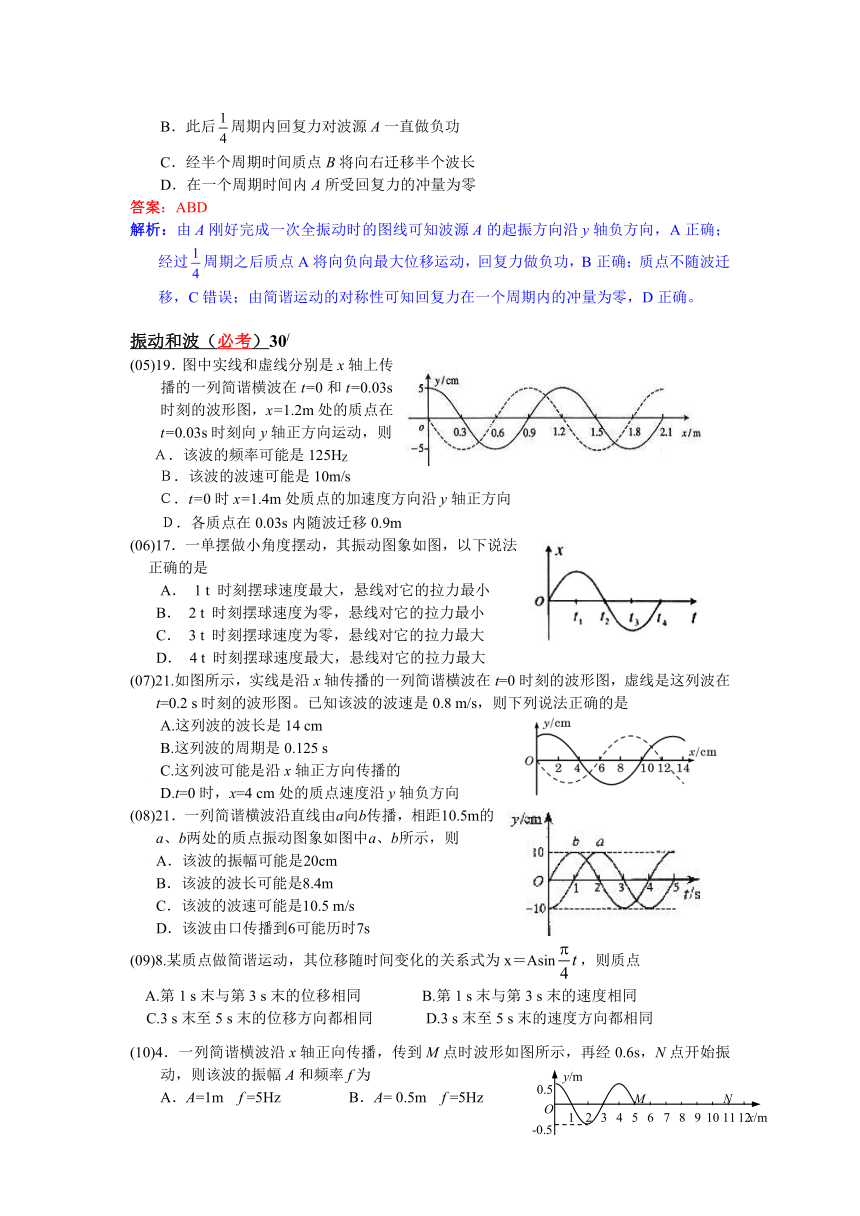

B．此后周期内回复力对波源A一直做负功
C．经半个周期时间质点B将向右迁移半个波长
D．在一个周期时间内A所受回复力的冲量为零
答案：ABD
解析：由A刚好完成一次全振动时的图线可知波源A的起振方向沿y轴负方向，A正确；经过周期之后质点A将向负向最大位移运动，回复力做负功，B正确；质点不随波迁移，C错误；由简谐运动的对称性可知回复力在一个周期内的冲量为零，D正确。
振动和波（必考）30/
(05)19．图中实线和虚线分别是x轴上传播的一列简谐横波在t=0和t=0.03s时刻的波形图，x=1.2m处的质点在t=0.03s时刻向y轴正方向运动，则
Ａ．该波的频率可能是125HZ
Ｂ．该波的波速可能是10m/s
Ｃ．t=0时x=1.4m处质点的加速度方向沿y轴正方向
Ｄ．各质点在0.03s内随波迁移0.9m
(06)17．一单摆做小角度摆动，其振动图象如图，以下说法正确的是
A． 1 t 时刻摆球速度最大，悬线对它的拉力最小
B． 2 t 时刻摆球速度为零，悬线对它的拉力最小
C． 3 t 时刻摆球速度为零，悬线对它的拉力最大
D． 4 t 时刻摆球速度最大，悬线对它的拉力最大
(07)21.如图所示，实线是沿x轴传播的一列简谐横波在t=0时刻的波形图，虚线是这列波在t=0.2 s时刻的波形图。已知该波的波速是0.8 m/s，则下列说法正确的是
A.这列波的波长是14 cm
B.这列波的周期是0.125 s
C.这列波可能是沿x轴正方向传播的
D.t=0时，x=4 cm处的质点速度沿y轴负方向
(08)21．一列简谐横波沿直线由a向b传播，相距10.5m的a、b两处的质点振动图象如图中a、b所示，则
A．该波的振幅可能是20cm
B．该波的波长可能是8.4m
C．该波的波速可能是10.5 m/s
D．该波由口传播到6可能历时7s
(09)8.某质点做简谐运动，其位移随时间变化的关系式为x＝Asin，则质点
A.第1 s末与第3 s末的位移相同 B.第1 s末与第3 s末的速度相同
C.3 s末至5 s末的位移方向都相同 D.3 s末至5 s末的速度方向都相同
(10)4．一列简谐横波沿x轴正向传播，传到M点时波形如图所示，再经0.6s，N点开始振动，则该波的振幅A和频率f为
A．A=1m f =5Hz B．A= 0.5m f =5Hz

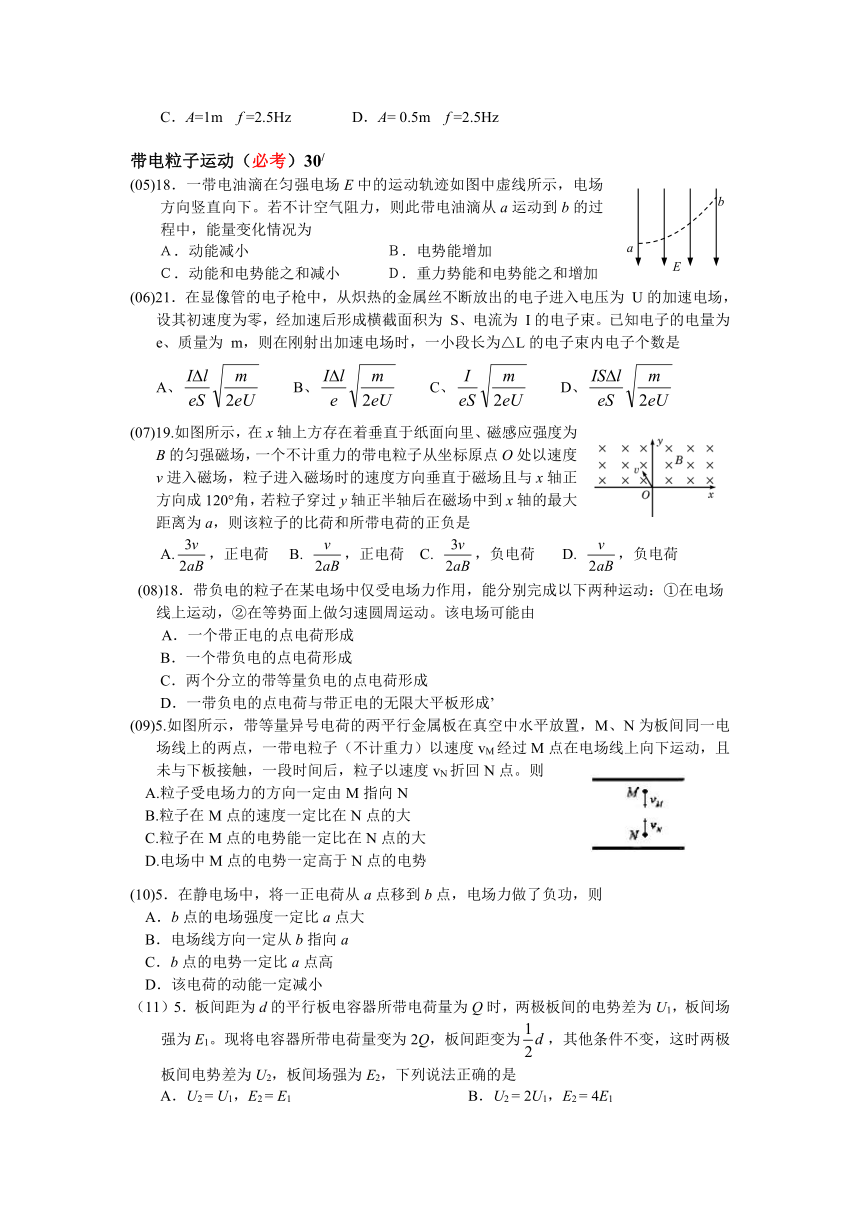

C．A=1m f =2.5Hz D．A= 0.5m f =2.5Hz
带电粒子运动（必考）30/
(05)18．一带电油滴在匀强电场E中的运动轨迹如图中虚线所示，电场方向竖直向下。若不计空气阻力，则此带电油滴从a运动到b的过程中，能量变化情况为
Ａ．动能减小 Ｂ．电势能增加
Ｃ．动能和电势能之和减小 Ｄ．重力势能和电势能之和增加
(06)21．在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为 U的加速电场，设其初速度为零，经加速后形成横截面积为 S、电流为 I的电子束。已知电子的电量为e、质量为 m，则在刚射出加速电场时，一小段长为△L的电子束内电子个数是
A、 B、 C、 D、
(07)19.如图所示，在x轴上方存在着垂直于纸面向里、磁感应强度为B的匀强磁场，一个不计重力的带电粒子从坐标原点O处以速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与x轴正方向成120°角，若粒子穿过y轴正半轴后在磁场中到x轴的最大距离为a，则该粒子的比荷和所带电荷的正负是
A.，正电荷 B. ，正电荷 C. ，负电荷 D. ，负电荷
(08)18．带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动。该电场可能由
A．一个带正电的点电荷形成
B．一个带负电的点电荷形成
C．两个分立的带等量负电的点电荷形成
D．一带负电的点电荷与带正电的无限大平板形成’
(09)5.如图所示，带等量异号电荷的两平行金属板在真空中水平放置，M、N为板间同一电场线上的两点，一带电粒子（不计重力）以速度vM经过M点在电场线上向下运动，且未与下板接触，一段时间后，粒子以速度vN折回N点。则
A.粒子受电场力的方向一定由M指向N
B.粒子在M点的速度一定比在N点的大
C.粒子在M点的电势能一定比在N点的大
D.电场中M点的电势一定高于N点的电势
(10)5．在静电场中，将一正电荷从a点移到b点，电场力做了负功，则
A．b点的电场强度一定比a点大
B．电场线方向一定从b指向a
C．b点的电势一定比a点高
D．该电荷的动能一定减小
（11）5．板间距为d的平行板电容器所带电荷量为Q时，两极板间的电势差为U1，板间场强为E1。现将电容器所带电荷量变为2Q，板间距变为，其他条件不变，这时两极板间电势差为U2，板间场强为E2，下列说法正确的是
A．U2 = U1，E2 = E1 B．U2 = 2U1，E2 = 4E1
C．U2 = U1，E2 = 2E1 D．U2 = 2U1，E2 = 2E1
答案：C
解析：考查平行板电容器的相关知识。，，当电荷量变为2Q时，，，C选项正确。
物体平衡18/
(05)15．如图所示，表面粗糙的固定斜面顶端安有滑轮，两物块P、Q用轻绳连接并跨过滑轮（不计滑轮的质量和摩擦），P悬于空中，Q放在斜面上，均处于静止状态。当用水平向左的恒力推Q时，P、Q仍静止不动，则
Ａ．Q受到的摩擦力一定变小 Ｂ．Q受到的摩擦力一定变大
Ｃ．轻绳上拉力一定变小 Ｄ．轻绳上拉力一定不变
(08)19．在粗糙水平地面上与墙平行放着一个截面为半圆的柱状物体A，A与竖直墙之间放一光滑圆球B，整个装置处于静止状态。现对B加一竖直向下的力F，F的作用线通过球心，设墙对B的作用力为F1，B对A的作用力为F2，地面对A的作用力为F3。若F缓慢增大而整个装置仍保持静止，截面如图所示，在此过程中
A．F1保持不变，F3缓慢增大
B．F1缓慢增大，F3保持不变
C．F2缓慢增大，F3缓慢增大
D．F2缓慢增大，F3保持不变
(09)1.物块静止在固定的斜面上，分别按图示的方向对物块施加大小相等的力F，A中F垂直于斜面向上。B中F垂直于斜面向下，C中F竖直向上，D中F竖直向下，施力后物块仍然静止，则物块所受的静摩擦力增大的是21世纪教育网 ( http: / / fxhc. )
（11）2．如图所示，A、B两物块叠放在一起，在粗糙的水平面上保持相对静止地向右做匀减速直线运动，运动过程中B受到的摩擦力
A．方向向左，大小不变 B．方向向左，逐渐减小
C．方向向右，大小不变 D．方向向右，逐渐减小
答案：A
解析：对于多个物体组成的物体系统，若系统内各个物体具有相同的运动状态，应优先选取整体法分析，再采用隔离法求解。取A、B系统整体分析有，a=μg，B与A具有共同的运动状态，取B为研究对象，由牛顿第二定律有：，物体B做速度方向向右的匀减速运动，故而加速度方向向左。A正确。
直线运动6
（10）3．质点做直线运动的v-t图像如图所示，规定向右为正方向，则该质点在前8s内平均速度的大小和方向分别为
A．0.25 m/s 向右 B．0.25 m/s 向左
C．1 m/s 向右 D．1 m/s 向左
（11）3．质点做直线运动的位移x与时间t的关系为x = 5t + t2 （各物理量均采用国际单位制单位），则该质点
A．第1s内的位移是5m B．前2s内的平均速度是6m/s
C．任意相邻1s内的位移差都是1m D．任意1s内的速度增量都是2m/s
答案：D
解析：第1s内的位移只需将t=1代入即可求出x=6m，A错误；前2s内的平均速度为，B错；由题给解析式可以求得加速度为a=2m/s2，C错；由加速的定义可知D正确
电磁感应12/
(06)20．在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应 电流的正方向如图 1所示，当磁场的磁 感应强度 B随时间 t如图 2变化时，图 3中正确表示线圈中感应电动势 E变化的是
( http: / / fxhc. )
(09)4.如图所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下加速上升的一段时间内，力F做的功与安培力做的功的代数和等于
A.棒的机械能增加量 B.棒的动能增加量
C.棒的重力势能增加量 D.电阻R上放出的热量
（11）4．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图1所示，产生的交变电动势的图象如图2所示，则
A．t =0.005s时线框的磁通量变化率为零
B．t =0.01s时线框平面与中性面重合
C．线框产生的交变电动势有效值为311V
D．线框产生的交变电动势的频率为100Hz
答案：B
解析：由图2可知，该交变电动势瞬时值的表达式为。当t=0.005s时，瞬时值e=311V，此时磁通量变化率最大，A错；同理当t=0.01s时，e=0V，此时线框处于中性面位置，磁通量最大，磁通量的变化率为零，B正确；对于正弦交变电流其有效值为Emax/，题给电动势的有效值为220V，C错；交变电流的频率为f=1/T=ω/2π=50Hz，D错。
牛顿运动定律6/
(08)20．一个静止的质点，在0～4s时间内受到力F的作用，力的方向始终在同一直线上，力F随时间t的变化如图所示，则质点在
A．第2s末速度改变方向
B．第2s末位移改变方向
C．第4s末回到原出发点
D．第4s末运动速度为零
曲线运动6/
(06)16．在平坦的垒球运动场上，击球手挥动球棒将垒球水平击出，垒球飞行一段时间后落地。若不计空气阻力，则
A．垒球落地时瞬间速度的大小仅由初速度决定
B．垒球落地时瞬时速度的方向仅由击球点离地面的高度决定
C．垒球在空中运动的水平位移仅由初速度决定
D．垒球在空中运动的时间仅由击球点离地面的高度决定
(10)9．⑴如图所示，在高为h的平台边缘水平抛出小球A，同时在水平地面上距台面边缘水平距离为s处竖直上抛小球B，两球运动轨迹在同一竖直平面内，不计空气阻力，重力加速度为g。若两球能在空中相遇，则小球A的初速度vA应大于_________，A、B两球初速度之比为__________。
万有引力12/
(05)21．土星周围有美丽壮观的“光环”，组成环的颗粒是大小不等、线度从1μm到10m的岩石、尘埃，类似于卫星，它们与土星中心的距离从7.3×104km延伸到1.4×105km。已知环的外缘颗粒绕土星做圆周运动的周期约为14h，引力常量为6.67×10-11Nm2/kg2，则土星的质量约为（估算时不考虑环中颗粒间的相互作用）
Ａ．9.0×1016kg Ｂ．6.4×1017kg Ｃ．9.0×1025kg Ｄ．6.4×1026kg
(07)12.我国绕月探测工程的预先研究和工程实施已取得重要进展。设地球、月球的质量分别为m1、m2，半径分别为R1、R2，人造地球卫星的第一宇宙速度为v，对应的环绕周期为T，则环绕月球表面附近圆轨道飞行的探测器的速度和周期分别为
A.， B. ，
C. ， D. ，
(10)6．探测器绕月球做匀速圆周运动。变轨后在周期较小的轨道上仍做匀速圆周运动，则变轨后与变轨前相比
A．轨道半径变小 B．向心加速度变小
C．线速度变小 D．角速度变小
（11）8． 质量为m的探月航天器在接近月球表面的轨道上飞行，其运动视为匀速圆周运动。已知月球质量为M，月球半径为R，月球表面重力加速度为g，引力常量为G，不考虑月球自转的影响，则航天器的
A．线速度 B．角速度 C．运行周期 D．向心加速度
答案：AC
解析：万有引力提供卫星做圆周运动的向心力，代入相关公式即可
动量（碰撞）6/
(07)15.如图所示，物体A静止在光滑的水平面上，A的左边固定有轻质弹簧，与A质量相等的物体B以速度v向A运动并与弹簧发生碰撞，A、B始终沿同一直线运动，则A、B组成的系统动能损失最大的时刻是
A.A开始运动时 B.A的速度等于v时
C.B的速度等于零时 D.A和B的速度相等时
稳恒电流（电路变化）6/
(06)19．如图所示的电路中，电池的电动势为 E，内阻为 r，电路中的电阻 R1、R2 和 R3 的阻值都相同。在电键 S处于闭合状态下，若将电键 S1 由位置 1切换到位置 2，则
A．电压表的示数变大
B．电池内部消耗的功率变大
C．电阻 R2 两端的电压变大
D．电池的效率变大
电磁波6/
(09)2.下列关于电磁波的说法正确的是
A.电磁波必须依赖介质传播 B.电磁波可以发生衍射现象
C.电磁波不会发生偏振现象 D.电磁波无法携带信息传播
力学实验
(06)22．（1）(4/)用半径相同的两小球A、B的碰撞验证动量守恒定律，实验装置示意如图，斜槽与水平槽圆滑连接。实验时先不放B球，使A球从斜槽上某一固定点 C由静止滚下，落到位于水平地面的记录纸上留下痕迹。再把B求静置于水平槽前端边缘处，让 A球仍从 C处由静止滚下，A球和 B球碰撞后分别落在记录纸上留下各自的痕迹。记录纸上的 O点是垂直所指的位置，若测得各落点痕迹到 O点的距离：OM=2.68cm，OP=8.62cm，ON=11.50cm，并知 A、B两球的质量比为 2：1，则未放 B球时 A球落地点是记录纸上的 点，系统碰撞前总动量 P与碰撞后总动量 P 的百分误差|P－P |/P＝ %（结果保留一位有效数字）。
(07)22.(2)(6/)某学生用打点计时器研究小车的匀变速直线运动。他将打点计时器接到频率为50 Hz的交流电源上，实验时得到一条纸带。他在纸带上便于测量的地方选取第一个计时点，在这点下标明A，第六个点下标明B，第十一个点下标明C，第十六个点下标明D，第二十一个点下标明E。测量时发现B点已模糊不清，于是他测得AC长为14.56 cm，CD长为11.15 cm，DE长为13.73 cm，则打C点时小车的瞬时速度大小为 m/s，小车运动的加速度大小为 m/s2，AB的距离应为 cm。（保留三位有效数字）
(07)22.（1）(5/)一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm。用它测量某物体长度，卡尺示数如图所示，则该物体的长度是 cm。
(08)22. (1)(4/)用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为 mm。
(08)22、 (3)(4/)某同学利用单摆测定当地重力加速度，发现单摆静止时摆球重心在球心的正下方，他仍将从悬点到球心的距离当作摆长L，通过改变摆线的长度，测得6组L和对应的周期T，画出L一T2图线，然后在图线上选取A、B两个点，坐标如图所示。他采用恰当的数据处理方法，则计算重力加速度的表达式应为g= 。请你判断该同学得到的实验结果与摆球重心就在球心处的情况相比，将 。(填“偏大”、“偏小”或“相同”)
(09)9（3）(8/)如图所示，将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置可以测定重力加速度。
①所需器材有打点计时器（带导线）、纸带、复写纸、带铁夹的铁架台和带夹子的重物，此外还需 （填字母代号）中的器材。
A.直流电源、天平及砝码 B.直流电源、毫米刻度尺
C.交流电源、天平及砝码 D.交流电源、毫米刻度尺
②通过作图象的方法可以剔除偶然误差较大的数据，提高实验的准确程度。为使图线的斜率等于重力加速度，除作v-t图象外，还可作 图象，其纵轴表示的是 ，横轴表示的是 。
(10)9.⑵探究求合力的方法时，先将橡皮条的一端固定在水平木板上，另一端系上带有绳套的两根细绳。实验时，需要两次拉伸橡皮条，一次是通过两细绳用两个弹簧秤互成角度地拉橡皮条，另一次是用一个弹簧秤通过细绳拉橡皮条。
①实验对两次拉伸橡皮条的要求中，下列哪些说法是正确的 （填字母代号）。
A．将橡皮条拉伸相同长度即可 B．将橡皮条沿相同方向拉到相同长度
C．将弹簧秤都拉伸到相同刻度 D．将橡皮条和绳的结点拉到相同位置
②同学们在操作过程中有如下议论，其中对减小实验误差有益的说法是 （填字母代号）。
A．两细绳必须等长
B．弹簧秤、细绳、橡皮条都应与木板平行
C．用两弹簧秤同时拉细绳时两弹簧秤示数之差应尽可能大
D．拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些
（11）19（1）某同学用测力计研究在竖直方向运行的电梯运动状态。他在地面上用测力计测量砝码的重力，示数为G。他在电梯中用测力计仍测量同一砝码的重力，发现测力计的示数小于G，由此判断此时电梯的运动状态可能是 。
答案：减速上升或加速下降
解析：物体处于失重状态，加速度方向向下，故而可能是减速上升或加速下降。
19（2）用螺旋测微器测量某金属丝直径的结果如图所示。
该金属丝的直径是 mm
答案：1.706
解析：注意副尺一定要有估读。读数为1.5+20.6×0.01mm=1.706mm。因 为个人情况不同，估读不一定一致，本题读数1.704～1.708都算正确。
电学实验
(06)22（2）(6/)一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_____档。如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是 ，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是 Ω。
(06)22（3）(6/)某研究性学习小组利用右图所示电路测量电池组的电动势E和内阻r。根据实验数据绘出如下图所示的R～1/I图线，其中R为电阻箱读数，I为电流表读数，由此可以得到E＝ V，r＝ Ω。
(08)22、(2)(4/)用下列器材组装成描绘电阻R伏安特性曲线的电路，请将实物图连线成为实验电路。
微安表μA(量程200μA，内阻约200)；
电压表V(量程3V，内阻约10K)；
电阻R(阻值约20k)；
滑变R(最大阻值50，额定电流1 A)．
电池组E(电动势3V，内阻不计)；
开关S及导线若干。
(09)3.(6/)为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U-I图象应是
( http: / / fxhc. )
(09)9、(2)(8/)图示为简单欧姆表原理示意图，其中电流表的满偏电流=300A,内阻Rg=100 ，可变电阻R的最大阻值为10 k，电池的电动势E=1.5 V,内阻r=0.5，图中与接线柱A相连的表笔颜色应是 色，接正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx= k.若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述Rx其测量结果与原结果相比较 （填“变大”、“变小”或“不变”）。
(10)9.⑶要测量电压表V1的内阻RV，其量程为2V，内阻约2kΩ。实验室提供的器材有：
电流表A，量程0.6A，内阻约0.1Ω；
电压表V2，量程5V，内阻约5kΩ;；
定值电阻R1，阻值30Ω；
定值电阻R2，阻值3kΩ；
滑动变阻器R3，最大阻值100Ω,额定电流1.5A；
电源E，电动势6 V，内阻约0.5Ω；
开关S一个，导线若干。
①有人拟将待测电压表V1和电流表A串联接入电压合适的测量电路中，测出V1的电压和电流，再计算出RV。该方案实际上不可行，其最主要的原因是 ；
②请从上述器材中选择必要的器材，设计一个测量电压表V1内阻RV的实验电路。要求测量尽量准确，实验须在同一电路中，且在不增减元件的条件下完成。试画出符合要求的实验电路图（图中电源与开关已连好），并标出所选元件的相应字母代号；
③由上问写出V1内阻RV的表达式，说明式中各测量量的物理意义。
（11）19（4）某同学测量阻值约为25kΩ的电阻Rx，现备有下列器材：
A．电流表（量程100 μA，内阻约为 2 kΩ）；
B．电流表（量程500 μA，内阻约为300 Ω）；
C．电压表（量程15 V，内阻约为100 kΩ）；
D．电流表（量程50 V，内阻约为500 kΩ）；
E．直流电源（20 V，允许最大电流1 A）；
F．滑动变阻器（最大阻值1 kΩ，额定功率1 W）；
G．电键和导线若干。
电流表应选 ，电压表应选 。（填字母代号）
该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：
；
。
答案：B C ①电流表应采用内接的方法；②滑动变阻器应采用分压器方式的接法 。
解析：电学实验选择仪器的一般步骤如下：① 根据量程选择电流表和电压表，不能超过表的量程，不能量程太大导致表的读数偏小；② 根据题中关键语句，如精确测量，从零开始连续可调等等选择分压电路亦或是限流电路；分压电路滑动变阻器选择小阻值，限流电路滑动变阻器选择大阻值；③ 选择电流表的内外接法，一般的原则是“大内偏大，小外偏小”；也可以根据与之间的关系来判断，当>时，采用电流表的外接法，反之选择电流表内接法。
（1）本题中，待测电阻Rx的阻值约为25kΩ，直流电源电动势为20V，经粗略计算电路中最大的电流约为，所以电流表选择B；虽然电压表C的量程不足，但是相比起来电压表D的量程超过太多，读数偏小，所以电压表选择C表。
（2）根据本题解析的第②、③两条原则可知电路图的问题为：①电流表应采用内接的方法；②滑动变阻器应采用分压器方式的接法 。
光学实验16/
(05)22．现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件，要把它们放在图1所示的光具座上组装成双缝干涉装置，用以测量红光的波长。
⑴将白光光源C放在光具座最左端，依次放置其他光学元件，由左至右，表示各光学元件的字母排列顺序应为C、_________、A。
⑵本实验的步骤有：①取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；③用米尺测量双缝到屏的距离；④用测量头（其读数方法同螺旋测微器）测量数条亮纹间的距离。在操作步骤②时还应注意___________________和___________________。
⑶将测量头的分划板中心刻线与某条亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如图2所示。然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时图3中手轮上的示数__________mm，求得相邻亮纹的间距Δx为__________mm。
⑷已知双缝间距d为2.0×10-4m，测得双缝到屏的距离l为0.700m，由计算式λ=________，求得所测红光波长为__________nm。
（11）19（3）某同学用大头针、三角板、量角器等器材测半圆形玻璃砖的折射率。开始玻璃砖的位置如图中实线所示，使大头针P1、P2与圆心O在同一直线上，该直线垂直于玻璃砖的直径边，然后使玻璃砖绕圆心O缓慢转动，同时在玻璃砖直径边一侧观察P1、P2的像，且P2的像挡住P1的像。如此观察，当玻璃砖转到图中虚线位置时，上述现象恰好消失。此时只需测量出 ，即可计算出玻璃砖的折射率。请用你的测量量表示出折射率 。
答案：玻璃砖直径边绕O点转过的角度
解析：由题意可知，当玻璃砖转过某一角度θ时，刚好发生全反射，在直径边一侧观察不到P1、P2的像，做出如图所示的光路图可知，当转过角度θ时有。
力学综合
(05)24．如图所示，质量mA为4.0kg的木板A放在水平面C上，木板与水平面间的动摩擦因数μ为0.24，木板右端放着质量mB为1.0kg的小物块B（视为质点），它们均处于静止状态。木板突然受到水平向右的12Ns的瞬时冲量I作用开始运动，当小物块滑离木板时，木板的动能EM为8.0J，小物块的动能为0.50J，重力加速度取10m/s2，求⑴瞬时冲量作用结束时木板的速度v0；⑵木板的长度L。
①木板受冲量——动量定理：I=mAv0 ，∴v0=3m/s
②木板运动——牛二律、匀变速公式； 物块运动——牛二律、匀变速公式
(06)23如图所示，坡道顶端距水平面高度为h，质量为m1的小物块A从坡道顶端由静止滑下，进入水平面上的滑道时无机械能损失，为使A制动，将轻弹簧的一端固定在水平滑道延长线M处的墙上，一端与质量为m2的档板B相连，弹簧处于原长时，B恰位于滑道的末端O点。A与B撞时间极短，碰后结合在一起共同压缩弹簧，已知在OM段A、B与水平面间的动摩擦因数均为μ，其余各处的摩擦不计，重力加速度为g，求（1）物块A在与挡板B碰撞前瞬间速度v的大小；（2）弹簧最大压缩量为d时的弹性势能Ep（设弹簧处于原长时弹性势能为零）。
①A下滑——能量守恒，
②AB碰撞——动量守恒，弹簧压缩——能量守恒（动能定理）
(07)23.如图所示，水平光滑地面上停放着一辆小车，左侧靠在竖直墙壁上，小车的四分之一圆弧轨道AB是光滑的，在最低点B与水平轨道BC相切，BC的长度是圆弧半径的10倍，整个轨道处于同一竖直平面内。可视为质点的物块从A点正上方某处无初速度下落，恰好落入小车圆弧轨道滑动，然后沿水平轨道滑行至轨道末端C处恰好没有滑出。已知物块到达圆弧轨道最低点B时对轨道的压力是物块重力的9倍，小车的质量是物块的3倍，不考虑空气阻力和物块落入圆弧轨道时的能量损失。求（1）物块开始下落的位置距水平轨道BC的竖直高度是圆弧半径的几倍；（2）物块与水平轨道BC间的动摩擦因数μ。
①物块下落——动能定理：物块在B点——向心力，
②物块在车上滑动——动量守恒、能量守恒
※(07)25.离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。推进剂从图中P处注入，在A处电离出正离子，BC之间加有恒定电压，正离子进入B时的速度忽略不计，经加速后形成电流为I的离子束后喷出。已知推进器获得的推力为F，单位时间内喷出的离子数为J。为研究问题方便，假定离子推进器在太空中飞行时不受其他外力，忽略推进器运动速度。（1）求加在BC间的电压U；（2）为使离子推进器正常运行，必须在出口D处向正离子束注入电子，试解释其原因。
粒子加速——动能定理，离子束电流——电流微观定义，推进器反冲——动量定理
(08)24．光滑水平面上放着质量mA=1kg的物块A与质量mB=2kg的物块B，A与B均可视为质点，A靠在竖直墙壁上，A、B间夹一个被压缩的轻弹簧(弹簧与A、B均不拴接)，用手挡住B不动，此时弹簧弹性势能EP=49J。在A、B间系一轻质细绳，细绳长度大于弹簧的自然长度，如图所示。放手后B向右运动，绳在短暂时间内被拉断，之后B冲上与水平面相切的竖直半圆光滑轨道，其半径R=0.5m，B恰能到达最高点C。取g=10m／s2，求(1)绳拉断后瞬间B的速度vB的大小；(2)绳拉断过程绳对B的冲量I的大小；(3)绳拉断过程绳对A所做的功W。
①B上升——能量守恒（动能定理），②B获速度——能量守恒， B——动量守恒，动量定理，③绳拉A——动能定理
(09)10.如图所示，质量m1=0.3 kg 的小车静止在光滑的水平面上，车长L=15 m,现有质量m2=0.2 kg可视为质点的物块，以水平向右的速度v0=2 m/s从左端滑上小车，最后在车面上某处与小车保持相对静止。物块与车面间的动摩擦因数μ=0.5,取g=10 m/s2，求①物块在车面上滑行的时间t;②要使物块不从小车右端滑出，物块滑上小车左端的速度v′0不超过多少。
①物块在车上滑行——动量守恒，物块减速——动量定理（牛二律，匀变速公式）、
②物块在车上滑行——动量守恒、能量守恒、
(10)10．（16分）如图所示，小球A系在细线的一端，线的另一端固定在O点，O点到水平面的距离为h。物块B质量是小球的5倍，置于粗糙的水平面上且位于O点正下方，物块与水平面间的动摩擦因数为μ。现拉动小球使线水平伸直，小球由静止开始释放，运动到最低点时与物块发生正碰（碰撞时间极短），反弹后上升至最高点时到水平面的距离为h/16。小球与物块均视为质点，不计空气阻力，重力加速度为g，求物块在水平面上滑行的时间t。
（11）10．（16分）
如图所示，圆管构成的半圆形竖直轨道固定在水平地面上，轨道半径为R，MN为直径且与水平面垂直，直径略小于圆管内径的小球A以某一初速度冲进轨道，到达半圆轨道最高点M时与静止于该处的质量与A相同的小球B发生碰撞，碰后两球粘在一起飞出轨道，落地点距N为2R。重力加速度为g，忽略圆管内径，空气阻力及各处摩擦均不计，求：
（1）粘合后的两球从飞出轨道到落地的时间t；
（2）小球A冲进轨道时速度v的大小。
答案：（1） （2）
解析：（1）粘合后的两球飞出轨道后做平抛运动，竖直方向分运动为自由落体运动，有
①
解得 ②
（2）设球A的质量为m，碰撞前速度大小为v1，把球A冲进轨道最低点时的重力势能定为0，由机械能守恒定律知 ③
设碰撞后粘合在一起的两球速度大小为v2，由动量守恒定律知 ④
飞出轨道后做平抛运动，水平方向分运动为匀速直线运动，有 ⑤
综合②③④⑤式得
复合场综合
(05)25．正电子发射计算机断层（PET）是分子水平上的人体功能显像的国际领先技术，它为临床诊断和治疗提供全新的手段。⑴PET在心脏疾病诊疗中，需要使用放射正电子的同位素氮13示踪剂。氮13是由小型回旋加速器输出的高速质子轰击氧16获得的，反应中同时还产生另一个粒子，试写出该核反应方程。⑵PET所用回旋加速器示意如图，其中置于高真空中的金属D形盒的半径为R，两盒间距为d，在左侧D形盒圆心处放有粒子源S，匀强磁场的磁感应强度为B，方向如图所示。质子质量为m，电荷量为q。设质子从粒子源S进入加速电场时的初速度不计，质子在加速器中运动的总时间为t（其中已略去了质子在加速电场中的运动时间），质子在电场中的加速次数于回旋半周的次数相同，加速质子时的电压大小可视为不变。求此加速器所需的高频电源频率f和加速电压U。⑶试推证当R>>d时，质子在电场中加速的总时间相对于在D形盒中回旋的时间可忽略不计（质子在电场中运动时，不考虑磁场的影响）。
①核反应方程，②加速频率——洛伦兹力周期，D型盒半径——洛伦兹力半径公式，
(06)24在以坐标原点O为圆心、半径为r的圆形区域内，存在磁感应强度大小为B、方向垂直于纸面向里的匀强磁场，如图所示。一个不计重力的带电粒子从磁场边界与x轴的交点A处以速度v沿－x方向射入磁场，恰好从磁场边界与y轴的交点C处沿＋y方向飞出。（1）请判断该粒子带何种电荷，并求出其比荷q/m；（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B ，该粒子仍从A处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B 多大？此次粒子在磁场中运动所用时间t是多少？
洛伦兹力半径公式、周期公式
(08)23．在平面直角坐标系xOy中，第1象限存在沿y轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B。一质量为m、电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于Y轴射入电场，经x轴上的N点与x轴正方向成θ=60°角射入磁场，最后从y轴负半轴上的P点垂直于Y轴射出磁场，如图所示。不计粒子重力，求(1)M、N两点间的电势差UMN。(2)粒子在磁场中运动的轨道半径r；(3)粒子从M点运动到P点的总时间t。
①MN过程——动能定理，②磁场运动——洛伦兹力半径公式，
③洛伦兹力周期公式、类平抛时间，
(09)11.如图所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应为B,方向垂直xOy平面向里，电场线平行于y轴。一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L,小球过M点时的速度方向与x轴的方向夹角为θ.不计空气阻力，重力加速度为g,求（1）电场强度E的大小和方向；（2）小球从A点抛出时初速度v0的大小;（3）A点到x轴的高度h.
①三场中匀速圆周运动——mg=qE，②MN过程——洛伦兹力半径，AM过程——平抛速度，③ AM过程——平抛位移
(10)12．（20分）质谱分析技术已广泛应用于各前沿科学领域。汤姆孙发现电子的质谱装置示意如图，M、N为两块水平放置的平行金属极板，板长为L，板右端到屏的距离为D，且D远大于L，O′O为垂直于屏的中心轴线，不计离子重力和离子在板间偏离O′O的距离。以屏中心O为原点建立xOy直角坐标系，其中x轴沿水平方向，y轴沿竖直方向。
⑴设一个质量为m0、电荷量为q0的正离子以速度v0沿O′O的方向从O′点射入，板间不加电场和磁场时，离子打在屏上O点。若在两极板间加一沿＋y方向场强为E的匀强电场，求离子射到屏上时偏离O点的距离y0；
⑵假设你利用该装置探究未知离子，试依照以下实验结果计算未知离子的质量数。
上述装置中，保留原电场，再在板间加沿-y方向的匀强磁场。现有电荷量相同的两种正离子组成的离子流，仍从O′点沿O′O方方向射入，屏上出现两条亮线。在两线上取y坐标相同的两个光点，对应的x坐标分别为3.24 mm和3.00 mm，其中x坐标大的光点是碳12离子击中屏产生的，另一光点是未知离子产生的。尽管入射离子速度不完全相同，但入射速度都很大，且在板间运动时O′O方向的分速度总是远大于x方向和y方向的分速度。
（11）12．（20分）
回旋加速器在核科学、核技术、核医学等高新技术领域得到了广泛应用，有力地推动了现代科学技术的发展。
（1）当今医学成像诊断设备PET/CT堪称“现代医学高科技之冠”，它在医疗诊断中，常利用能放射电子的同位素碳11为示踪原子，碳11是由小型回旋加速器输出的高速质子轰击氮14获得，同时还产生另一粒子，试写出核反应方程。若碳11的半衰期τ为20min，经2.0h剩余碳11的质量占原来的百分之几？（结果取2位有效数字）
（2）回旋加速器的原理如图，D1和D2是两个中空的半径为R的半圆金属盒，它们接在电压一定、频率为f的交流电源上，位于D1圆心处的质子源A能不断产生质子（初速度可以忽略，重力不计），它们在两盒之间被电场加速，D1、D2置于与盒面垂直的磁感应强度为B的匀强磁场中。若质子束从回旋加速器输出时的平均功率为P，求输出时质子束的等效电流I与P、B、R、f的关系式（忽略质子在电场中运动的时间，其最大速度远小于光速）
（3）试推理说明：质子在回旋加速器中运动时，随轨道半径r的增大，同一盒中相邻轨道的半径之差是增大、减小还是不变？
答案：（1）1.6% （2） （3）见解析
解析：（1）核反应方程为 ①
设碳11原有质量为m0，经过t=2.0h剩余的质量为mt，根据半衰期定义，有：
②
（2）设质子质量为m，电荷量为q，质子离开加速器时速度大小为v，由牛顿第二定律知：
③
质子运动的回旋周期为： ④
由回旋加速器工作原理可知，交变电源的频率与质子回旋频率相同，由周期T与频率f的关系可得：
⑤
设在t时间内离开加速器的质子数为N，则质子束从回旋加速器输出时的平均功率
⑥
输出时质子束的等效电流为： ⑦
由上述各式得
若以单个质子为研究对象解答过程正确的同样给分
（3）方法一：
设k（k∈N*）为同一盒子中质子运动轨道半径的序数，相邻的轨道半径分别为rk，rk+1（rk>rk+1），
，在相应轨道上质子对应的速度大小分别为vk，vk+1，D1、D2之间的电压为U，由动能定理知 ⑧
由洛伦兹力充当质子做圆周运动的向心力，知，则 ⑨
整理得 ⑩
因U、q、m、B均为定值，令，由上式得 ⑾
相邻轨道半径rk+1，rk+2之差
同理
因为rk+2> rk，比较，得
说明随轨道半径r的增大，同一盒中相邻轨道的半径之差减小
方法二：
设k（k∈N*）为同一盒子中质子运动轨道半径的序数，相邻的轨道半径分别为rk，rk+1（rk>rk+1），
，在相应轨道上质子对应的速度大小分别为vk，vk+1，D1、D2之间的电压为U
由洛伦兹力充当质子做圆周运动的向心力，知，故 ⑿
由动能定理知，质子每加速一次，其动能增量 ⒀
以质子在D2盒中运动为例，第k次进入D2时，被电场加速（2k﹣1）次
速度大小为 ⒁
同理，质子第（k+1）次进入D2时，速度大小为
综合上述各式可得
整理得，
同理，对于相邻轨道半径rk+1，rk+2，，整理后有
由于rk+2> rk，比较，得
说明随轨道半径r的增大，同一盒中相邻轨道的半径之差减小，用同样的方法也可得到质子在D1盒中运动时具有相同的结论。
电磁感应综合
(05)23．图中MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.40m，电阻不计。导轨所在平面与磁感应强度B为0.50T的匀强磁场垂直。质量m为6.0×10-3kg、电阻为1.0Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R1。当杆ab达到稳定状态时以速率v匀速下滑，整个电路消耗的电功率P为0.27W，重力加速度取10m/s2，试求速率v和滑动变阻器接入电路部分的阻值R2。
ab杆匀速下滑——二力平衡，电功率——能量守恒，
电功率——闭合电路计算
(07)24.两根光滑的长直金属导轨MN、M′N′平行置于同一水平面内，导轨间距为l，电阻不计，M、M′处接有如图所示的电路，电路中各电阻的阻值均为R，电容器的电容为C。长度也为l、阻值同为R的金属棒ab垂直于导轨放置，导轨处于磁感应强度为B、方向竖直向下的匀强磁场中。ab在外力作用下向右匀速运动且与导轨保持良好接触，在ab运动距离为s的过程中，整个回路中产生的焦耳热为Q。求（1）ab运动速度v的大小；（2）电容器所带的电荷量q。
ab匀速运动——二力平衡，焦耳热——能量守恒，电容电荷量——电路计算
※(08)25．磁悬浮列车是一种高速低耗的新型交通工具。它的驱动系统简化为如下模型，固定在列车下端的动力绕组可视为一个矩形纯电阻金属框，电阻为R，金属框置于xOy平面内，长边MN长为l，平行于y轴，宽为d的NP边平行于x轴，如图1所示。列车轨道沿Ox方向，轨道区域内存在垂直于金属框平面的磁场，磁感应强度B沿Ox方向按正弦规律分布，其空间周期为λ，最大值为B0，如图2所示，金属框同一长边上各处的磁感应强度相同，整个磁场以速度v0沿Ox方向匀速平移。设在短暂时间内，MN、PQ边所在位置的磁感应强度随时间的变化可以忽略，并忽略一切阻力。列车在驱动系统作用下沿Ox方向加速行驶，某时刻速度为v(v(10)11．（18分）如图所示，质量m1=0.1kg，电阻R1=0.3Ω，长度l=0.4m的导体棒ab横放在U型金属框架上。框架质量m2=0.2kg，放在绝缘水平面上，与水平面间的动摩擦因数μ＝0.2。相距0.4m的MM′、NN′相互平行，电阻不计且足够长。电阻R2=0.1Ω的MN垂直于MM′。整个装置处于竖直向上的匀强磁场中，磁感应强度B=0.5T。垂直于ab施加F=2N的水平恒力，ab从静止开始无摩擦地运动，始终与MM′、NN′保持良好接触。当ab运动到某处时，框架开始运动。设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10m/s2。
⑴求框架开始运动时ab速度v的大小；
⑵从ab开始运动到框架开始运动的过程中，MN上产生的热量Q=0.1J，求该过程ab位移x的大小。
（11）11．（18分）
如图所示，两根足够长的光滑金属导轨MN、PQ间距为l=0.5m，其电阻不计，两导轨及其构成的平面均与水平面成30°角。完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒的质量均为0.02kg，电阻均为R=0.1Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度为B=0.2T，棒ab在平行于导轨向上的力F作用下，沿导轨向上匀速运动，而棒cd恰好能保持静止。取g=10m/s2，问：
（1）通过cd棒的电流I是多少，方向如何？
（2）棒ab受到的力F多大？
（3）棒cd每产生Q=0.1J的热量，力F做的功W是多少？
答案：（1）1A 方向由d到c （2）0.2N （3）0.4J
解析：（1）棒cd受到的安培力 ①
棒cd在共点力作用下平衡，则 ②
由①②式代入数据解得 I=1A，方向由右手定则可知由d到c。
（2）棒ab与棒cd受到的安培力大小相等 Fab=Fcd
对棒ab由共点力平衡有 ③
代入数据解得 F=0.2N ④
（3）设在时间t内棒cd产生Q=0.1J热量，由焦耳定律可知 ⑤
设ab棒匀速运动的速度大小为v，则产生的感应电动势 E=Blv ⑥
由闭合电路欧姆定律知 ⑦
由运动学公式知，在时间t内，棒ab沿导轨的位移 x=vt ⑧
力F做的功 W=Fx ⑨
综合上述各式，代入数据解得 W=0.4J
万有引力综合
(06)25神奇的黑洞是近代引力理论所预言的一种特殊天体，探寻黑洞的方案之一是观测双星系统的运动规律。天文学家观测河外星系大麦哲伦云时，发现了LMCX－3双星系统，它由可见星A和不可见的暗星B构成。两星视为质点，不考虑其它天体的影响，A、B围绕两者连线上的O点做匀速圆周运动，它们之间的距离保持不变，如图所示。引力常量为G，由观测能够得到可见星A的速率v和运行周期T。（1）可见星A所受暗星B的引力FA可等效为位于O点处质量为m/的星体（视为质点）对它的引力，设A和B的质量分别为m1、m2，试求m/（用m1、m2表示）；（2）求暗星B的质量m2与可见星A的速率v、运行周期T和质量m1之间的关系式；（3）恒星演化到末期，如果其质量大于太阳质量ms的2倍，它将有可能成为黑洞。若可见星A的速率v＝2.7×105m/s，运行周期T＝4.7π×104s，质量m1＝6ms，试通过估算来判断暗星B有可能是黑洞吗？（G＝6.67×10－11N·m2/kg2，ms＝2.0×1030kg）
万有引力求中心天体质量，双星系统
(09)12. 2008年12月，天文学家们通过观测的数据确认了银河系中央的黑洞“人马座A*”的质量与太阳质量的倍数关系。研究发现，有一星体S2绕人马座A*做椭圆运动，其轨道半长轴为9.50102天文单位（地球公转轨道的半径为一个天文单位），人马座A*就处在该椭圆的一个焦点上。观测得到S2星的运行周期为15.2年。（1）若将S2星的运行轨道视为半径r=9.50102天文单位的圆轨道，试估算人马座A*的质量MA是太阳质量Ms的多少倍(结果保留一位有效数字)；（2）黑洞的第二宇宙速度极大，处于黑洞表面的粒子即使以光速运动，其具有的动能也不足以克服黑洞对它的引力束缚。由于引力的作用，黑洞表面处质量为m的粒子具有势能为Ep=-G(设粒子在离黑洞无限远处的势能为零)，式中M、R分别表示黑洞的质量和半径。已知引力常量G=6.710-11N·m2/kg2，光速c=3.0108m/s，太阳质量Ms=2.01030kg，太阳半径Rs=7.0108m，不考虑相对论效应，利用上问结果，在经典力学范围内求人马座A*的半径RA与太阳半径之比应小于多少（结果按四舍五入保留整数）。
①两星对比
a
b
UC2
O
U
I
UC1
b
a
B
l
A1
~
L1
L2
V1
V2
A2
S
y/m
x/m
O
0.5
-0.5
1
2
3
4
5
6
7
8
9
10
11
12
M
N
a
b
E
P
Q
v/(ms-1)
t/s
O
2
-2
1
2
3
4
5
6
7
8
h
vA
vB
A
B
s
E
S
遮光筒
图1
图2
0
35 30
10
4035
图3
θ
θ
P1
P2
O
θ
A
B
L
C
A
B
O
h
S
d
高频电源
导向板
B
O′
M
N
O
y
x
屏
L
D
R1
R2
l
a
b
M
N
P
Q
B
v
a
b
M
M′
N
N′
B
F
光学（必考）30/
(05)17．某光电管的阴极是用金属钾制成的，它的逸出功为2.21eV，用波长为2.5×10-7m的紫外线照射阴极，已知真空中光速为3.0×108m/s，元电荷为1.6×10-19C，普朗克常量为6.63×10-34Js，求得钾的极限频率和该光电管发射的光电子的最大动能应分别是
Ａ．5.3×1014HZ，2.2J Ｂ．5.3×1014HZ，4.4×10-19J
Ｃ．3.3×1033HZ，2.2J Ｄ．3.3×1033HZ，4.4×10-19J
(06)15．空气中两条光线 a和 b从方框左侧入射，分别从方框下方和上方射出，其框外光线如图1所示。方框内有两个折射率 n=1.5的玻璃全反射棱镜。图 2给出了两棱镜四种放置方式的示意图，其中能产生图 1效果的是
(07)14.下列说法正确的是
A.用三棱镜观察太阳光谱是利用光的干涉现象
B.在光导纤维束内传送图象是利用光的全反射现象
C.用标准平面检查光学平面的平整程度是利用光的偏振现象
D.电视机遥控器是利用发出紫外线脉冲信号来换频道的
(08)16．下列有关光现象的说法正确的是
A．在光的双缝干涉实验中，若仅将入射光由紫光改为红光，则条纹间距一定变大
B．以相同入射角从水中射向空气，紫光能发生全反射，红光也一定能发生全反射
C．紫光照射某金属时有电子向外发射，红光照射该金属时也一定有电子向外发射
D．拍摄玻璃橱窗内的物品时，往往在镜头前加装一个偏振片以增加透射光的强度
(09)7.已知某玻璃对蓝光的折射率比对红光的折射率大，则两种光
A.在该玻璃中传播时，蓝光的速度较大
B.以相同的入射角从空气斜射入该玻璃中，蓝光折射角较大
C.从该玻璃中射入空气发生反射时，红光临界角较大
D.用同一装置进行双缝干涉实验，蓝光的相邻条纹间距较大
(10)8．用同一光电管研究a、b两种单色光产生的光电效应，得到光电流I与光电管两极间所加电压U的关系如图。则这两种光
A．照射该光电管时a光使其逸出的光电子最大初动能大
B．从同种玻璃射入空气发生全反射时，a光的临界角大
C．通过同一装置发生双缝干涉，a光的相邻条纹间距大
D．通过同一玻璃三棱镜时，a光的偏折程度大
（11）6． 甲、乙两单色光分别通过同一双缝干涉装置得到各自的干涉图样，设相邻两个亮条纹的中心距离为，若，则下列说法正确的是
A．甲光能发生偏振现象，则乙光不能 B．真空中甲光的波长一定大于乙光的波长
C．甲光的光子能量一定大于乙光的光子能量 D．在同一种均匀介质中甲光的传播速度大于乙光
答案：BD
解析：偏振现象是横波特有的现象，甲乙都可以有偏振现象发生，A错；由，可知甲光的波长大于乙光，B正确；光子能量取决于光子的频率，而光子频率与波长成反比，C错；波速与波长之间同步变化，D正确。
原子（必考）24/
(06)18．一个 23592U原子核在中子的轰击下发生一种可能的裂变反应，其裂变方程为
23592U +10n→X+9438Sr+210n，则下列叙述正确的是
A．X原子核中含有 86个中子
B．X原子核中含有 141个核子
C．因为裂变时释放能量，根据E=mc2，所以裂变后的总质量数增加
D．因为裂变时释放能量，出现质量亏损，所以生成物的总质量数减少
(07)18.右图为氢原子能级的示意图，现有大量的氢原子处于n=4的激发态，当向低能级跃迁时辐射出若干不同频率的光。关于这些光下列说法正确的是
A.最容易表现出衍射现象的光是由n=4能级跃迁到n=1能级产生的
B.频率最小的光是由n=2能级跃迁到n=1能级产生的
C.这些氢原子总共可辐射出3种不同频率的光
D.用n=2能级跃迁到n=1能级辐射出的光照射逸出功为6.34eV的金属铂能发生光电效应
(08)15．一个氡核22286Rn衰变成钋核21884Po并放出一个粒子，其半衰期为3.8天。1g氡经过7.6天衰变掉氡的质量，以及22286Rn衰变成21884Po的过程放出的粒子是
A．0.25g，a粒子 B．0.75g，a粒子 C．0.25g，β粒子 D．0.75g，β粒子
(09)6.下列说法正确的是21世纪教育网A.157N+11H→126C+42He是a衰变方程B.11H+21H→32He+γ是核聚变反应方程
C.23892U→23490Th+42He是核裂变反应方程
D.42He+2713Al→3015P+10n是原子核的人工转变方程
(10)2.下列关于原子和原子核的说法正确的是
A．β衰变现象说明电子是原子核的组成部分
B．玻尔理论的假设之一是原子能量的量子化
C．放射性元素的半衰期随温度的升高而变短
D．比结合能越小表示原子核中的核子结合得越牢固
（11）1．下列能揭示原子具有核式结构的实验是
A．光电效应实验 B．伦琴射线的发现 C．α粒子散射实验 D．氢原子光谱的发现
答案：C
解析：光电效应实验说明光具有粒子性，A错误；x射线（伦琴射线）的发现是19世纪末20世纪初物理学的三大发现（x射线1896年、放射线1896年、电子1897年）之一，这一发现标志着现代物理学的产生，B错误；氢原子光谱的发现解释了原子的稳定性以及原子光谱的分立特征，D错误； 卢瑟福的α粒子散射实验揭示原子具有核式结构，C正确。
交流电、电磁波（必考）24/
(05)16．将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B、方向如图的匀强磁场中匀速转动，转速为n，导线在a、b两处通过电刷与外电路连接，外电路有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为
Ａ．(2πl2nB)2/P Ｂ．2(πl2nB)2/P
Ｃ．(l2nB)2/2P Ｄ．(l2nB)2/P
(07)16.将阻值为5Ω的电阻接到内阻不计的交流电源上，电源电动势随时间变化的规律如图所示。下列说法正确的是
A.电路中交变电流的频率为0.25 Hz
B.通过电阻的电流为A
C.电阻消耗的电功率为2.5 W
D.用交流电压表测得电阻两端的电压是5 V
(08)17．一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈接有可调电阻R。设原线圈的电流为I1，输入功率为P1，副线圈的电流为I2，输出功率为P2。当R增大时
A．I1减小，P1增大 B．I1减小，P1减小 D．I2增大，P2减小 D．I2增大，P2增大
(09)9.（1）如图所示，单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，电阻为R。线框绕与cd边重合的竖直固定转轴以角速度ω匀速转动，线框中感应电流的有效值I= 。线框从中性面开始转过π/2的过程中，通过导线横截面的电荷量q= 。
(10)1.下列关于电磁波的说法正确的是
A．均匀变化的磁场能够在空间产生电场
B．电磁波在真空和介质中传播的速度相同
C．只要有电场和磁场，就能产生电磁波
D．电磁波在同种介质中只能沿直线传播
(10)7.为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示。当天关S闭合后
A．A1示数变大，A1与A2示数的比值不变
B．A1示数变大，A1与A2示数的比值变大
C．V2示数变小，V1与V2示数的比值变大
D．V2示数不变，V1与V2示数的比值不变
（11）7．位于坐标原点处的波源A沿y轴做简谐运动，A刚好完成一次全振动时，在介质中形成的简谐横波的波形如图所示，B是沿波传播方向上介质的一个质点，则
A．波源A开始振动时的运动方向沿y轴负方向
B．此后周期内回复力对波源A一直做负功
C．经半个周期时间质点B将向右迁移半个波长
D．在一个周期时间内A所受回复力的冲量为零
答案：ABD
解析：由A刚好完成一次全振动时的图线可知波源A的起振方向沿y轴负方向，A正确；经过周期之后质点A将向负向最大位移运动，回复力做负功，B正确；质点不随波迁移，C错误；由简谐运动的对称性可知回复力在一个周期内的冲量为零，D正确。
振动和波（必考）30/
(05)19．图中实线和虚线分别是x轴上传播的一列简谐横波在t=0和t=0.03s时刻的波形图，x=1.2m处的质点在t=0.03s时刻向y轴正方向运动，则
Ａ．该波的频率可能是125HZ
Ｂ．该波的波速可能是10m/s
Ｃ．t=0时x=1.4m处质点的加速度方向沿y轴正方向
Ｄ．各质点在0.03s内随波迁移0.9m
(06)17．一单摆做小角度摆动，其振动图象如图，以下说法正确的是
A． 1 t 时刻摆球速度最大，悬线对它的拉力最小
B． 2 t 时刻摆球速度为零，悬线对它的拉力最小
C． 3 t 时刻摆球速度为零，悬线对它的拉力最大
D． 4 t 时刻摆球速度最大，悬线对它的拉力最大
(07)21.如图所示，实线是沿x轴传播的一列简谐横波在t=0时刻的波形图，虚线是这列波在t=0.2 s时刻的波形图。已知该波的波速是0.8 m/s，则下列说法正确的是
A.这列波的波长是14 cm
B.这列波的周期是0.125 s
C.这列波可能是沿x轴正方向传播的
D.t=0时，x=4 cm处的质点速度沿y轴负方向
(08)21．一列简谐横波沿直线由a向b传播，相距10.5m的a、b两处的质点振动图象如图中a、b所示，则
A．该波的振幅可能是20cm
B．该波的波长可能是8.4m
C．该波的波速可能是10.5 m/s
D．该波由口传播到6可能历时7s
(09)8.某质点做简谐运动，其位移随时间变化的关系式为x＝Asin，则质点
A.第1 s末与第3 s末的位移相同 B.第1 s末与第3 s末的速度相同
C.3 s末至5 s末的位移方向都相同 D.3 s末至5 s末的速度方向都相同
(10)4．一列简谐横波沿x轴正向传播，传到M点时波形如图所示，再经0.6s，N点开始振动，则该波的振幅A和频率f为
A．A=1m f =5Hz B．A= 0.5m f =5Hz
C．A=1m f =2.5Hz D．A= 0.5m f =2.5Hz
带电粒子运动（必考）30/
(05)18．一带电油滴在匀强电场E中的运动轨迹如图中虚线所示，电场方向竖直向下。若不计空气阻力，则此带电油滴从a运动到b的过程中，能量变化情况为
Ａ．动能减小 Ｂ．电势能增加
Ｃ．动能和电势能之和减小 Ｄ．重力势能和电势能之和增加
(06)21．在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为 U的加速电场，设其初速度为零，经加速后形成横截面积为 S、电流为 I的电子束。已知电子的电量为e、质量为 m，则在刚射出加速电场时，一小段长为△L的电子束内电子个数是
A、 B、 C、 D、
(07)19.如图所示，在x轴上方存在着垂直于纸面向里、磁感应强度为B的匀强磁场，一个不计重力的带电粒子从坐标原点O处以速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与x轴正方向成120°角，若粒子穿过y轴正半轴后在磁场中到x轴的最大距离为a，则该粒子的比荷和所带电荷的正负是
A.，正电荷 B. ，正电荷 C. ，负电荷 D. ，负电荷
(08)18．带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动。该电场可能由
A．一个带正电的点电荷形成
B．一个带负电的点电荷形成
C．两个分立的带等量负电的点电荷形成
D．一带负电的点电荷与带正电的无限大平板形成’
(09)5.如图所示，带等量异号电荷的两平行金属板在真空中水平放置，M、N为板间同一电场线上的两点，一带电粒子（不计重力）以速度vM经过M点在电场线上向下运动，且未与下板接触，一段时间后，粒子以速度vN折回N点。则
A.粒子受电场力的方向一定由M指向N
B.粒子在M点的速度一定比在N点的大
C.粒子在M点的电势能一定比在N点的大
D.电场中M点的电势一定高于N点的电势
(10)5．在静电场中，将一正电荷从a点移到b点，电场力做了负功，则
A．b点的电场强度一定比a点大
B．电场线方向一定从b指向a
C．b点的电势一定比a点高
D．该电荷的动能一定减小
（11）5．板间距为d的平行板电容器所带电荷量为Q时，两极板间的电势差为U1，板间场强为E1。现将电容器所带电荷量变为2Q，板间距变为，其他条件不变，这时两极板间电势差为U2，板间场强为E2，下列说法正确的是
A．U2 = U1，E2 = E1 B．U2 = 2U1，E2 = 4E1
C．U2 = U1，E2 = 2E1 D．U2 = 2U1，E2 = 2E1
答案：C
解析：考查平行板电容器的相关知识。，，当电荷量变为2Q时，，，C选项正确。
物体平衡18/
(05)15．如图所示，表面粗糙的固定斜面顶端安有滑轮，两物块P、Q用轻绳连接并跨过滑轮（不计滑轮的质量和摩擦），P悬于空中，Q放在斜面上，均处于静止状态。当用水平向左的恒力推Q时，P、Q仍静止不动，则
Ａ．Q受到的摩擦力一定变小 Ｂ．Q受到的摩擦力一定变大
Ｃ．轻绳上拉力一定变小 Ｄ．轻绳上拉力一定不变
(08)19．在粗糙水平地面上与墙平行放着一个截面为半圆的柱状物体A，A与竖直墙之间放一光滑圆球B，整个装置处于静止状态。现对B加一竖直向下的力F，F的作用线通过球心，设墙对B的作用力为F1，B对A的作用力为F2，地面对A的作用力为F3。若F缓慢增大而整个装置仍保持静止，截面如图所示，在此过程中
A．F1保持不变，F3缓慢增大
B．F1缓慢增大，F3保持不变
C．F2缓慢增大，F3缓慢增大
D．F2缓慢增大，F3保持不变
(09)1.物块静止在固定的斜面上，分别按图示的方向对物块施加大小相等的力F，A中F垂直于斜面向上。B中F垂直于斜面向下，C中F竖直向上，D中F竖直向下，施力后物块仍然静止，则物块所受的静摩擦力增大的是21世纪教育网 ( http: / / fxhc. )
（11）2．如图所示，A、B两物块叠放在一起，在粗糙的水平面上保持相对静止地向右做匀减速直线运动，运动过程中B受到的摩擦力
A．方向向左，大小不变 B．方向向左，逐渐减小
C．方向向右，大小不变 D．方向向右，逐渐减小
答案：A
解析：对于多个物体组成的物体系统，若系统内各个物体具有相同的运动状态，应优先选取整体法分析，再采用隔离法求解。取A、B系统整体分析有，a=μg，B与A具有共同的运动状态，取B为研究对象，由牛顿第二定律有：，物体B做速度方向向右的匀减速运动，故而加速度方向向左。A正确。
直线运动6
（10）3．质点做直线运动的v-t图像如图所示，规定向右为正方向，则该质点在前8s内平均速度的大小和方向分别为
A．0.25 m/s 向右 B．0.25 m/s 向左
C．1 m/s 向右 D．1 m/s 向左
（11）3．质点做直线运动的位移x与时间t的关系为x = 5t + t2 （各物理量均采用国际单位制单位），则该质点
A．第1s内的位移是5m B．前2s内的平均速度是6m/s
C．任意相邻1s内的位移差都是1m D．任意1s内的速度增量都是2m/s
答案：D
解析：第1s内的位移只需将t=1代入即可求出x=6m，A错误；前2s内的平均速度为，B错；由题给解析式可以求得加速度为a=2m/s2，C错；由加速的定义可知D正确
电磁感应12/
(06)20．在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应 电流的正方向如图 1所示，当磁场的磁 感应强度 B随时间 t如图 2变化时，图 3中正确表示线圈中感应电动势 E变化的是
( http: / / fxhc. )
(09)4.如图所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下加速上升的一段时间内，力F做的功与安培力做的功的代数和等于
A.棒的机械能增加量 B.棒的动能增加量
C.棒的重力势能增加量 D.电阻R上放出的热量
（11）4．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图1所示，产生的交变电动势的图象如图2所示，则
A．t =0.005s时线框的磁通量变化率为零
B．t =0.01s时线框平面与中性面重合
C．线框产生的交变电动势有效值为311V
D．线框产生的交变电动势的频率为100Hz
答案：B
解析：由图2可知，该交变电动势瞬时值的表达式为。当t=0.005s时，瞬时值e=311V，此时磁通量变化率最大，A错；同理当t=0.01s时，e=0V，此时线框处于中性面位置，磁通量最大，磁通量的变化率为零，B正确；对于正弦交变电流其有效值为Emax/，题给电动势的有效值为220V，C错；交变电流的频率为f=1/T=ω/2π=50Hz，D错。
牛顿运动定律6/
(08)20．一个静止的质点，在0～4s时间内受到力F的作用，力的方向始终在同一直线上，力F随时间t的变化如图所示，则质点在
A．第2s末速度改变方向
B．第2s末位移改变方向
C．第4s末回到原出发点
D．第4s末运动速度为零
曲线运动6/
(06)16．在平坦的垒球运动场上，击球手挥动球棒将垒球水平击出，垒球飞行一段时间后落地。若不计空气阻力，则
A．垒球落地时瞬间速度的大小仅由初速度决定
B．垒球落地时瞬时速度的方向仅由击球点离地面的高度决定
C．垒球在空中运动的水平位移仅由初速度决定
D．垒球在空中运动的时间仅由击球点离地面的高度决定
(10)9．⑴如图所示，在高为h的平台边缘水平抛出小球A，同时在水平地面上距台面边缘水平距离为s处竖直上抛小球B，两球运动轨迹在同一竖直平面内，不计空气阻力，重力加速度为g。若两球能在空中相遇，则小球A的初速度vA应大于_________，A、B两球初速度之比为__________。
万有引力12/
(05)21．土星周围有美丽壮观的“光环”，组成环的颗粒是大小不等、线度从1μm到10m的岩石、尘埃，类似于卫星，它们与土星中心的距离从7.3×104km延伸到1.4×105km。已知环的外缘颗粒绕土星做圆周运动的周期约为14h，引力常量为6.67×10-11Nm2/kg2，则土星的质量约为（估算时不考虑环中颗粒间的相互作用）
Ａ．9.0×1016kg Ｂ．6.4×1017kg Ｃ．9.0×1025kg Ｄ．6.4×1026kg
(07)12.我国绕月探测工程的预先研究和工程实施已取得重要进展。设地球、月球的质量分别为m1、m2，半径分别为R1、R2，人造地球卫星的第一宇宙速度为v，对应的环绕周期为T，则环绕月球表面附近圆轨道飞行的探测器的速度和周期分别为
A.， B. ，
C. ， D. ，
(10)6．探测器绕月球做匀速圆周运动。变轨后在周期较小的轨道上仍做匀速圆周运动，则变轨后与变轨前相比
A．轨道半径变小 B．向心加速度变小
C．线速度变小 D．角速度变小
（11）8． 质量为m的探月航天器在接近月球表面的轨道上飞行，其运动视为匀速圆周运动。已知月球质量为M，月球半径为R，月球表面重力加速度为g，引力常量为G，不考虑月球自转的影响，则航天器的
A．线速度 B．角速度 C．运行周期 D．向心加速度
答案：AC
解析：万有引力提供卫星做圆周运动的向心力，代入相关公式即可
动量（碰撞）6/
(07)15.如图所示，物体A静止在光滑的水平面上，A的左边固定有轻质弹簧，与A质量相等的物体B以速度v向A运动并与弹簧发生碰撞，A、B始终沿同一直线运动，则A、B组成的系统动能损失最大的时刻是
A.A开始运动时 B.A的速度等于v时
C.B的速度等于零时 D.A和B的速度相等时
稳恒电流（电路变化）6/
(06)19．如图所示的电路中，电池的电动势为 E，内阻为 r，电路中的电阻 R1、R2 和 R3 的阻值都相同。在电键 S处于闭合状态下，若将电键 S1 由位置 1切换到位置 2，则
A．电压表的示数变大
B．电池内部消耗的功率变大
C．电阻 R2 两端的电压变大
D．电池的效率变大
电磁波6/
(09)2.下列关于电磁波的说法正确的是
A.电磁波必须依赖介质传播 B.电磁波可以发生衍射现象
C.电磁波不会发生偏振现象 D.电磁波无法携带信息传播
力学实验
(06)22．（1）(4/)用半径相同的两小球A、B的碰撞验证动量守恒定律，实验装置示意如图，斜槽与水平槽圆滑连接。实验时先不放B球，使A球从斜槽上某一固定点 C由静止滚下，落到位于水平地面的记录纸上留下痕迹。再把B求静置于水平槽前端边缘处，让 A球仍从 C处由静止滚下，A球和 B球碰撞后分别落在记录纸上留下各自的痕迹。记录纸上的 O点是垂直所指的位置，若测得各落点痕迹到 O点的距离：OM=2.68cm，OP=8.62cm，ON=11.50cm，并知 A、B两球的质量比为 2：1，则未放 B球时 A球落地点是记录纸上的 点，系统碰撞前总动量 P与碰撞后总动量 P 的百分误差|P－P |/P＝ %（结果保留一位有效数字）。
(07)22.(2)(6/)某学生用打点计时器研究小车的匀变速直线运动。他将打点计时器接到频率为50 Hz的交流电源上，实验时得到一条纸带。他在纸带上便于测量的地方选取第一个计时点，在这点下标明A，第六个点下标明B，第十一个点下标明C，第十六个点下标明D，第二十一个点下标明E。测量时发现B点已模糊不清，于是他测得AC长为14.56 cm，CD长为11.15 cm，DE长为13.73 cm，则打C点时小车的瞬时速度大小为 m/s，小车运动的加速度大小为 m/s2，AB的距离应为 cm。（保留三位有效数字）
(07)22.（1）(5/)一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm。用它测量某物体长度，卡尺示数如图所示，则该物体的长度是 cm。
(08)22. (1)(4/)用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为 mm。
(08)22、 (3)(4/)某同学利用单摆测定当地重力加速度，发现单摆静止时摆球重心在球心的正下方，他仍将从悬点到球心的距离当作摆长L，通过改变摆线的长度，测得6组L和对应的周期T，画出L一T2图线，然后在图线上选取A、B两个点，坐标如图所示。他采用恰当的数据处理方法，则计算重力加速度的表达式应为g= 。请你判断该同学得到的实验结果与摆球重心就在球心处的情况相比，将 。(填“偏大”、“偏小”或“相同”)
(09)9（3）(8/)如图所示，将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置可以测定重力加速度。
①所需器材有打点计时器（带导线）、纸带、复写纸、带铁夹的铁架台和带夹子的重物，此外还需 （填字母代号）中的器材。
A.直流电源、天平及砝码 B.直流电源、毫米刻度尺
C.交流电源、天平及砝码 D.交流电源、毫米刻度尺
②通过作图象的方法可以剔除偶然误差较大的数据，提高实验的准确程度。为使图线的斜率等于重力加速度，除作v-t图象外，还可作 图象，其纵轴表示的是 ，横轴表示的是 。
(10)9.⑵探究求合力的方法时，先将橡皮条的一端固定在水平木板上，另一端系上带有绳套的两根细绳。实验时，需要两次拉伸橡皮条，一次是通过两细绳用两个弹簧秤互成角度地拉橡皮条，另一次是用一个弹簧秤通过细绳拉橡皮条。
①实验对两次拉伸橡皮条的要求中，下列哪些说法是正确的 （填字母代号）。
A．将橡皮条拉伸相同长度即可 B．将橡皮条沿相同方向拉到相同长度
C．将弹簧秤都拉伸到相同刻度 D．将橡皮条和绳的结点拉到相同位置
②同学们在操作过程中有如下议论，其中对减小实验误差有益的说法是 （填字母代号）。
A．两细绳必须等长
B．弹簧秤、细绳、橡皮条都应与木板平行
C．用两弹簧秤同时拉细绳时两弹簧秤示数之差应尽可能大
D．拉橡皮条的细绳要长些，标记同一细绳方向的两点要远些
（11）19（1）某同学用测力计研究在竖直方向运行的电梯运动状态。他在地面上用测力计测量砝码的重力，示数为G。他在电梯中用测力计仍测量同一砝码的重力，发现测力计的示数小于G，由此判断此时电梯的运动状态可能是 。
答案：减速上升或加速下降
解析：物体处于失重状态，加速度方向向下，故而可能是减速上升或加速下降。
19（2）用螺旋测微器测量某金属丝直径的结果如图所示。
该金属丝的直径是 mm
答案：1.706
解析：注意副尺一定要有估读。读数为1.5+20.6×0.01mm=1.706mm。因 为个人情况不同，估读不一定一致，本题读数1.704～1.708都算正确。
电学实验
(06)22（2）(6/)一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_____档。如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是 ，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是 Ω。
(06)22（3）(6/)某研究性学习小组利用右图所示电路测量电池组的电动势E和内阻r。根据实验数据绘出如下图所示的R～1/I图线，其中R为电阻箱读数，I为电流表读数，由此可以得到E＝ V，r＝ Ω。
(08)22、(2)(4/)用下列器材组装成描绘电阻R伏安特性曲线的电路，请将实物图连线成为实验电路。
微安表μA(量程200μA，内阻约200)；
电压表V(量程3V，内阻约10K)；
电阻R(阻值约20k)；
滑变R(最大阻值50，额定电流1 A)．
电池组E(电动势3V，内阻不计)；
开关S及导线若干。
(09)3.(6/)为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U-I图象应是
( http: / / fxhc. )
(09)9、(2)(8/)图示为简单欧姆表原理示意图，其中电流表的满偏电流=300A,内阻Rg=100 ，可变电阻R的最大阻值为10 k，电池的电动势E=1.5 V,内阻r=0.5，图中与接线柱A相连的表笔颜色应是 色，接正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx= k.若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述Rx其测量结果与原结果相比较 （填“变大”、“变小”或“不变”）。
(10)9.⑶要测量电压表V1的内阻RV，其量程为2V，内阻约2kΩ。实验室提供的器材有：
电流表A，量程0.6A，内阻约0.1Ω；
电压表V2，量程5V，内阻约5kΩ;；
定值电阻R1，阻值30Ω；
定值电阻R2，阻值3kΩ；
滑动变阻器R3，最大阻值100Ω,额定电流1.5A；
电源E，电动势6 V，内阻约0.5Ω；
开关S一个，导线若干。
①有人拟将待测电压表V1和电流表A串联接入电压合适的测量电路中，测出V1的电压和电流，再计算出RV。该方案实际上不可行，其最主要的原因是 ；
②请从上述器材中选择必要的器材，设计一个测量电压表V1内阻RV的实验电路。要求测量尽量准确，实验须在同一电路中，且在不增减元件的条件下完成。试画出符合要求的实验电路图（图中电源与开关已连好），并标出所选元件的相应字母代号；
③由上问写出V1内阻RV的表达式，说明式中各测量量的物理意义。
（11）19（4）某同学测量阻值约为25kΩ的电阻Rx，现备有下列器材：
A．电流表（量程100 μA，内阻约为 2 kΩ）；
B．电流表（量程500 μA，内阻约为300 Ω）；
C．电压表（量程15 V，内阻约为100 kΩ）；
D．电流表（量程50 V，内阻约为500 kΩ）；
E．直流电源（20 V，允许最大电流1 A）；
F．滑动变阻器（最大阻值1 kΩ，额定功率1 W）；
G．电键和导线若干。
电流表应选 ，电压表应选 。（填字母代号）
该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：
；
。
答案：B C ①电流表应采用内接的方法；②滑动变阻器应采用分压器方式的接法 。
解析：电学实验选择仪器的一般步骤如下：① 根据量程选择电流表和电压表，不能超过表的量程，不能量程太大导致表的读数偏小；② 根据题中关键语句，如精确测量，从零开始连续可调等等选择分压电路亦或是限流电路；分压电路滑动变阻器选择小阻值，限流电路滑动变阻器选择大阻值；③ 选择电流表的内外接法，一般的原则是“大内偏大，小外偏小”；也可以根据与之间的关系来判断，当>时，采用电流表的外接法，反之选择电流表内接法。
（1）本题中，待测电阻Rx的阻值约为25kΩ，直流电源电动势为20V，经粗略计算电路中最大的电流约为，所以电流表选择B；虽然电压表C的量程不足，但是相比起来电压表D的量程超过太多，读数偏小，所以电压表选择C表。
（2）根据本题解析的第②、③两条原则可知电路图的问题为：①电流表应采用内接的方法；②滑动变阻器应采用分压器方式的接法 。
光学实验16/
(05)22．现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件，要把它们放在图1所示的光具座上组装成双缝干涉装置，用以测量红光的波长。
⑴将白光光源C放在光具座最左端，依次放置其他光学元件，由左至右，表示各光学元件的字母排列顺序应为C、_________、A。
⑵本实验的步骤有：①取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；③用米尺测量双缝到屏的距离；④用测量头（其读数方法同螺旋测微器）测量数条亮纹间的距离。在操作步骤②时还应注意___________________和___________________。
⑶将测量头的分划板中心刻线与某条亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如图2所示。然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时图3中手轮上的示数__________mm，求得相邻亮纹的间距Δx为__________mm。
⑷已知双缝间距d为2.0×10-4m，测得双缝到屏的距离l为0.700m，由计算式λ=________，求得所测红光波长为__________nm。
（11）19（3）某同学用大头针、三角板、量角器等器材测半圆形玻璃砖的折射率。开始玻璃砖的位置如图中实线所示，使大头针P1、P2与圆心O在同一直线上，该直线垂直于玻璃砖的直径边，然后使玻璃砖绕圆心O缓慢转动，同时在玻璃砖直径边一侧观察P1、P2的像，且P2的像挡住P1的像。如此观察，当玻璃砖转到图中虚线位置时，上述现象恰好消失。此时只需测量出 ，即可计算出玻璃砖的折射率。请用你的测量量表示出折射率 。
答案：玻璃砖直径边绕O点转过的角度
解析：由题意可知，当玻璃砖转过某一角度θ时，刚好发生全反射，在直径边一侧观察不到P1、P2的像，做出如图所示的光路图可知，当转过角度θ时有。
力学综合
(05)24．如图所示，质量mA为4.0kg的木板A放在水平面C上，木板与水平面间的动摩擦因数μ为0.24，木板右端放着质量mB为1.0kg的小物块B（视为质点），它们均处于静止状态。木板突然受到水平向右的12Ns的瞬时冲量I作用开始运动，当小物块滑离木板时，木板的动能EM为8.0J，小物块的动能为0.50J，重力加速度取10m/s2，求⑴瞬时冲量作用结束时木板的速度v0；⑵木板的长度L。
①木板受冲量——动量定理：I=mAv0 ，∴v0=3m/s
②木板运动——牛二律、匀变速公式； 物块运动——牛二律、匀变速公式
(06)23如图所示，坡道顶端距水平面高度为h，质量为m1的小物块A从坡道顶端由静止滑下，进入水平面上的滑道时无机械能损失，为使A制动，将轻弹簧的一端固定在水平滑道延长线M处的墙上，一端与质量为m2的档板B相连，弹簧处于原长时，B恰位于滑道的末端O点。A与B撞时间极短，碰后结合在一起共同压缩弹簧，已知在OM段A、B与水平面间的动摩擦因数均为μ，其余各处的摩擦不计，重力加速度为g，求（1）物块A在与挡板B碰撞前瞬间速度v的大小；（2）弹簧最大压缩量为d时的弹性势能Ep（设弹簧处于原长时弹性势能为零）。
①A下滑——能量守恒，
②AB碰撞——动量守恒，弹簧压缩——能量守恒（动能定理）
(07)23.如图所示，水平光滑地面上停放着一辆小车，左侧靠在竖直墙壁上，小车的四分之一圆弧轨道AB是光滑的，在最低点B与水平轨道BC相切，BC的长度是圆弧半径的10倍，整个轨道处于同一竖直平面内。可视为质点的物块从A点正上方某处无初速度下落，恰好落入小车圆弧轨道滑动，然后沿水平轨道滑行至轨道末端C处恰好没有滑出。已知物块到达圆弧轨道最低点B时对轨道的压力是物块重力的9倍，小车的质量是物块的3倍，不考虑空气阻力和物块落入圆弧轨道时的能量损失。求（1）物块开始下落的位置距水平轨道BC的竖直高度是圆弧半径的几倍；（2）物块与水平轨道BC间的动摩擦因数μ。
①物块下落——动能定理：物块在B点——向心力，
②物块在车上滑动——动量守恒、能量守恒
※(07)25.离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。推进剂从图中P处注入，在A处电离出正离子，BC之间加有恒定电压，正离子进入B时的速度忽略不计，经加速后形成电流为I的离子束后喷出。已知推进器获得的推力为F，单位时间内喷出的离子数为J。为研究问题方便，假定离子推进器在太空中飞行时不受其他外力，忽略推进器运动速度。（1）求加在BC间的电压U；（2）为使离子推进器正常运行，必须在出口D处向正离子束注入电子，试解释其原因。
粒子加速——动能定理，离子束电流——电流微观定义，推进器反冲——动量定理
(08)24．光滑水平面上放着质量mA=1kg的物块A与质量mB=2kg的物块B，A与B均可视为质点，A靠在竖直墙壁上，A、B间夹一个被压缩的轻弹簧(弹簧与A、B均不拴接)，用手挡住B不动，此时弹簧弹性势能EP=49J。在A、B间系一轻质细绳，细绳长度大于弹簧的自然长度，如图所示。放手后B向右运动，绳在短暂时间内被拉断，之后B冲上与水平面相切的竖直半圆光滑轨道，其半径R=0.5m，B恰能到达最高点C。取g=10m／s2，求(1)绳拉断后瞬间B的速度vB的大小；(2)绳拉断过程绳对B的冲量I的大小；(3)绳拉断过程绳对A所做的功W。
①B上升——能量守恒（动能定理），②B获速度——能量守恒， B——动量守恒，动量定理，③绳拉A——动能定理
(09)10.如图所示，质量m1=0.3 kg 的小车静止在光滑的水平面上，车长L=15 m,现有质量m2=0.2 kg可视为质点的物块，以水平向右的速度v0=2 m/s从左端滑上小车，最后在车面上某处与小车保持相对静止。物块与车面间的动摩擦因数μ=0.5,取g=10 m/s2，求①物块在车面上滑行的时间t;②要使物块不从小车右端滑出，物块滑上小车左端的速度v′0不超过多少。
①物块在车上滑行——动量守恒，物块减速——动量定理（牛二律，匀变速公式）、
②物块在车上滑行——动量守恒、能量守恒、
(10)10．（16分）如图所示，小球A系在细线的一端，线的另一端固定在O点，O点到水平面的距离为h。物块B质量是小球的5倍，置于粗糙的水平面上且位于O点正下方，物块与水平面间的动摩擦因数为μ。现拉动小球使线水平伸直，小球由静止开始释放，运动到最低点时与物块发生正碰（碰撞时间极短），反弹后上升至最高点时到水平面的距离为h/16。小球与物块均视为质点，不计空气阻力，重力加速度为g，求物块在水平面上滑行的时间t。
（11）10．（16分）
如图所示，圆管构成的半圆形竖直轨道固定在水平地面上，轨道半径为R，MN为直径且与水平面垂直，直径略小于圆管内径的小球A以某一初速度冲进轨道，到达半圆轨道最高点M时与静止于该处的质量与A相同的小球B发生碰撞，碰后两球粘在一起飞出轨道，落地点距N为2R。重力加速度为g，忽略圆管内径，空气阻力及各处摩擦均不计，求：
（1）粘合后的两球从飞出轨道到落地的时间t；
（2）小球A冲进轨道时速度v的大小。
答案：（1） （2）
解析：（1）粘合后的两球飞出轨道后做平抛运动，竖直方向分运动为自由落体运动，有
①
解得 ②
（2）设球A的质量为m，碰撞前速度大小为v1，把球A冲进轨道最低点时的重力势能定为0，由机械能守恒定律知 ③
设碰撞后粘合在一起的两球速度大小为v2，由动量守恒定律知 ④
飞出轨道后做平抛运动，水平方向分运动为匀速直线运动，有 ⑤
综合②③④⑤式得
复合场综合
(05)25．正电子发射计算机断层（PET）是分子水平上的人体功能显像的国际领先技术，它为临床诊断和治疗提供全新的手段。⑴PET在心脏疾病诊疗中，需要使用放射正电子的同位素氮13示踪剂。氮13是由小型回旋加速器输出的高速质子轰击氧16获得的，反应中同时还产生另一个粒子，试写出该核反应方程。⑵PET所用回旋加速器示意如图，其中置于高真空中的金属D形盒的半径为R，两盒间距为d，在左侧D形盒圆心处放有粒子源S，匀强磁场的磁感应强度为B，方向如图所示。质子质量为m，电荷量为q。设质子从粒子源S进入加速电场时的初速度不计，质子在加速器中运动的总时间为t（其中已略去了质子在加速电场中的运动时间），质子在电场中的加速次数于回旋半周的次数相同，加速质子时的电压大小可视为不变。求此加速器所需的高频电源频率f和加速电压U。⑶试推证当R>>d时，质子在电场中加速的总时间相对于在D形盒中回旋的时间可忽略不计（质子在电场中运动时，不考虑磁场的影响）。
①核反应方程，②加速频率——洛伦兹力周期，D型盒半径——洛伦兹力半径公式，
(06)24在以坐标原点O为圆心、半径为r的圆形区域内，存在磁感应强度大小为B、方向垂直于纸面向里的匀强磁场，如图所示。一个不计重力的带电粒子从磁场边界与x轴的交点A处以速度v沿－x方向射入磁场，恰好从磁场边界与y轴的交点C处沿＋y方向飞出。（1）请判断该粒子带何种电荷，并求出其比荷q/m；（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B ，该粒子仍从A处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B 多大？此次粒子在磁场中运动所用时间t是多少？
洛伦兹力半径公式、周期公式
(08)23．在平面直角坐标系xOy中，第1象限存在沿y轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B。一质量为m、电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于Y轴射入电场，经x轴上的N点与x轴正方向成θ=60°角射入磁场，最后从y轴负半轴上的P点垂直于Y轴射出磁场，如图所示。不计粒子重力，求(1)M、N两点间的电势差UMN。(2)粒子在磁场中运动的轨道半径r；(3)粒子从M点运动到P点的总时间t。
①MN过程——动能定理，②磁场运动——洛伦兹力半径公式，
③洛伦兹力周期公式、类平抛时间，
(09)11.如图所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应为B,方向垂直xOy平面向里，电场线平行于y轴。一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L,小球过M点时的速度方向与x轴的方向夹角为θ.不计空气阻力，重力加速度为g,求（1）电场强度E的大小和方向；（2）小球从A点抛出时初速度v0的大小;（3）A点到x轴的高度h.
①三场中匀速圆周运动——mg=qE，②MN过程——洛伦兹力半径，AM过程——平抛速度，③ AM过程——平抛位移
(10)12．（20分）质谱分析技术已广泛应用于各前沿科学领域。汤姆孙发现电子的质谱装置示意如图，M、N为两块水平放置的平行金属极板，板长为L，板右端到屏的距离为D，且D远大于L，O′O为垂直于屏的中心轴线，不计离子重力和离子在板间偏离O′O的距离。以屏中心O为原点建立xOy直角坐标系，其中x轴沿水平方向，y轴沿竖直方向。
⑴设一个质量为m0、电荷量为q0的正离子以速度v0沿O′O的方向从O′点射入，板间不加电场和磁场时，离子打在屏上O点。若在两极板间加一沿＋y方向场强为E的匀强电场，求离子射到屏上时偏离O点的距离y0；
⑵假设你利用该装置探究未知离子，试依照以下实验结果计算未知离子的质量数。
上述装置中，保留原电场，再在板间加沿-y方向的匀强磁场。现有电荷量相同的两种正离子组成的离子流，仍从O′点沿O′O方方向射入，屏上出现两条亮线。在两线上取y坐标相同的两个光点，对应的x坐标分别为3.24 mm和3.00 mm，其中x坐标大的光点是碳12离子击中屏产生的，另一光点是未知离子产生的。尽管入射离子速度不完全相同，但入射速度都很大，且在板间运动时O′O方向的分速度总是远大于x方向和y方向的分速度。
（11）12．（20分）
回旋加速器在核科学、核技术、核医学等高新技术领域得到了广泛应用，有力地推动了现代科学技术的发展。
（1）当今医学成像诊断设备PET/CT堪称“现代医学高科技之冠”，它在医疗诊断中，常利用能放射电子的同位素碳11为示踪原子，碳11是由小型回旋加速器输出的高速质子轰击氮14获得，同时还产生另一粒子，试写出核反应方程。若碳11的半衰期τ为20min，经2.0h剩余碳11的质量占原来的百分之几？（结果取2位有效数字）
（2）回旋加速器的原理如图，D1和D2是两个中空的半径为R的半圆金属盒，它们接在电压一定、频率为f的交流电源上，位于D1圆心处的质子源A能不断产生质子（初速度可以忽略，重力不计），它们在两盒之间被电场加速，D1、D2置于与盒面垂直的磁感应强度为B的匀强磁场中。若质子束从回旋加速器输出时的平均功率为P，求输出时质子束的等效电流I与P、B、R、f的关系式（忽略质子在电场中运动的时间，其最大速度远小于光速）
（3）试推理说明：质子在回旋加速器中运动时，随轨道半径r的增大，同一盒中相邻轨道的半径之差是增大、减小还是不变？
答案：（1）1.6% （2） （3）见解析
解析：（1）核反应方程为 ①
设碳11原有质量为m0，经过t=2.0h剩余的质量为mt，根据半衰期定义，有：
②
（2）设质子质量为m，电荷量为q，质子离开加速器时速度大小为v，由牛顿第二定律知：
③
质子运动的回旋周期为： ④
由回旋加速器工作原理可知，交变电源的频率与质子回旋频率相同，由周期T与频率f的关系可得：
⑤
设在t时间内离开加速器的质子数为N，则质子束从回旋加速器输出时的平均功率
⑥
输出时质子束的等效电流为： ⑦
由上述各式得
若以单个质子为研究对象解答过程正确的同样给分
（3）方法一：
设k（k∈N*）为同一盒子中质子运动轨道半径的序数，相邻的轨道半径分别为rk，rk+1（rk>rk+1），
，在相应轨道上质子对应的速度大小分别为vk，vk+1，D1、D2之间的电压为U，由动能定理知 ⑧
由洛伦兹力充当质子做圆周运动的向心力，知，则 ⑨
整理得 ⑩
因U、q、m、B均为定值，令，由上式得 ⑾
相邻轨道半径rk+1，rk+2之差
同理
因为rk+2> rk，比较，得
说明随轨道半径r的增大，同一盒中相邻轨道的半径之差减小
方法二：
设k（k∈N*）为同一盒子中质子运动轨道半径的序数，相邻的轨道半径分别为rk，rk+1（rk>rk+1），
，在相应轨道上质子对应的速度大小分别为vk，vk+1，D1、D2之间的电压为U
由洛伦兹力充当质子做圆周运动的向心力，知，故 ⑿
由动能定理知，质子每加速一次，其动能增量 ⒀
以质子在D2盒中运动为例，第k次进入D2时，被电场加速（2k﹣1）次
速度大小为 ⒁
同理，质子第（k+1）次进入D2时，速度大小为
综合上述各式可得
整理得，
同理，对于相邻轨道半径rk+1，rk+2，，整理后有
由于rk+2> rk，比较，得
说明随轨道半径r的增大，同一盒中相邻轨道的半径之差减小，用同样的方法也可得到质子在D1盒中运动时具有相同的结论。
电磁感应综合
(05)23．图中MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.40m，电阻不计。导轨所在平面与磁感应强度B为0.50T的匀强磁场垂直。质量m为6.0×10-3kg、电阻为1.0Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R1。当杆ab达到稳定状态时以速率v匀速下滑，整个电路消耗的电功率P为0.27W，重力加速度取10m/s2，试求速率v和滑动变阻器接入电路部分的阻值R2。
ab杆匀速下滑——二力平衡，电功率——能量守恒，
电功率——闭合电路计算
(07)24.两根光滑的长直金属导轨MN、M′N′平行置于同一水平面内，导轨间距为l，电阻不计，M、M′处接有如图所示的电路，电路中各电阻的阻值均为R，电容器的电容为C。长度也为l、阻值同为R的金属棒ab垂直于导轨放置，导轨处于磁感应强度为B、方向竖直向下的匀强磁场中。ab在外力作用下向右匀速运动且与导轨保持良好接触，在ab运动距离为s的过程中，整个回路中产生的焦耳热为Q。求（1）ab运动速度v的大小；（2）电容器所带的电荷量q。
ab匀速运动——二力平衡，焦耳热——能量守恒，电容电荷量——电路计算
※(08)25．磁悬浮列车是一种高速低耗的新型交通工具。它的驱动系统简化为如下模型，固定在列车下端的动力绕组可视为一个矩形纯电阻金属框，电阻为R，金属框置于xOy平面内，长边MN长为l，平行于y轴，宽为d的NP边平行于x轴，如图1所示。列车轨道沿Ox方向，轨道区域内存在垂直于金属框平面的磁场，磁感应强度B沿Ox方向按正弦规律分布，其空间周期为λ，最大值为B0，如图2所示，金属框同一长边上各处的磁感应强度相同，整个磁场以速度v0沿Ox方向匀速平移。设在短暂时间内，MN、PQ边所在位置的磁感应强度随时间的变化可以忽略，并忽略一切阻力。列车在驱动系统作用下沿Ox方向加速行驶，某时刻速度为v(v
⑴求框架开始运动时ab速度v的大小；
⑵从ab开始运动到框架开始运动的过程中，MN上产生的热量Q=0.1J，求该过程ab位移x的大小。
（11）11．（18分）
如图所示，两根足够长的光滑金属导轨MN、PQ间距为l=0.5m，其电阻不计，两导轨及其构成的平面均与水平面成30°角。完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒的质量均为0.02kg，电阻均为R=0.1Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度为B=0.2T，棒ab在平行于导轨向上的力F作用下，沿导轨向上匀速运动，而棒cd恰好能保持静止。取g=10m/s2，问：
（1）通过cd棒的电流I是多少，方向如何？
（2）棒ab受到的力F多大？
（3）棒cd每产生Q=0.1J的热量，力F做的功W是多少？
答案：（1）1A 方向由d到c （2）0.2N （3）0.4J
解析：（1）棒cd受到的安培力 ①
棒cd在共点力作用下平衡，则 ②
由①②式代入数据解得 I=1A，方向由右手定则可知由d到c。
（2）棒ab与棒cd受到的安培力大小相等 Fab=Fcd
对棒ab由共点力平衡有 ③
代入数据解得 F=0.2N ④
（3）设在时间t内棒cd产生Q=0.1J热量，由焦耳定律可知 ⑤
设ab棒匀速运动的速度大小为v，则产生的感应电动势 E=Blv ⑥
由闭合电路欧姆定律知 ⑦
由运动学公式知，在时间t内，棒ab沿导轨的位移 x=vt ⑧
力F做的功 W=Fx ⑨
综合上述各式，代入数据解得 W=0.4J
万有引力综合
(06)25神奇的黑洞是近代引力理论所预言的一种特殊天体，探寻黑洞的方案之一是观测双星系统的运动规律。天文学家观测河外星系大麦哲伦云时，发现了LMCX－3双星系统，它由可见星A和不可见的暗星B构成。两星视为质点，不考虑其它天体的影响，A、B围绕两者连线上的O点做匀速圆周运动，它们之间的距离保持不变，如图所示。引力常量为G，由观测能够得到可见星A的速率v和运行周期T。（1）可见星A所受暗星B的引力FA可等效为位于O点处质量为m/的星体（视为质点）对它的引力，设A和B的质量分别为m1、m2，试求m/（用m1、m2表示）；（2）求暗星B的质量m2与可见星A的速率v、运行周期T和质量m1之间的关系式；（3）恒星演化到末期，如果其质量大于太阳质量ms的2倍，它将有可能成为黑洞。若可见星A的速率v＝2.7×105m/s，运行周期T＝4.7π×104s，质量m1＝6ms，试通过估算来判断暗星B有可能是黑洞吗？（G＝6.67×10－11N·m2/kg2，ms＝2.0×1030kg）
万有引力求中心天体质量，双星系统
(09)12. 2008年12月，天文学家们通过观测的数据确认了银河系中央的黑洞“人马座A*”的质量与太阳质量的倍数关系。研究发现，有一星体S2绕人马座A*做椭圆运动，其轨道半长轴为9.50102天文单位（地球公转轨道的半径为一个天文单位），人马座A*就处在该椭圆的一个焦点上。观测得到S2星的运行周期为15.2年。（1）若将S2星的运行轨道视为半径r=9.50102天文单位的圆轨道，试估算人马座A*的质量MA是太阳质量Ms的多少倍(结果保留一位有效数字)；（2）黑洞的第二宇宙速度极大，处于黑洞表面的粒子即使以光速运动，其具有的动能也不足以克服黑洞对它的引力束缚。由于引力的作用，黑洞表面处质量为m的粒子具有势能为Ep=-G(设粒子在离黑洞无限远处的势能为零)，式中M、R分别表示黑洞的质量和半径。已知引力常量G=6.710-11N·m2/kg2，光速c=3.0108m/s，太阳质量Ms=2.01030kg，太阳半径Rs=7.0108m，不考虑相对论效应，利用上问结果，在经典力学范围内求人马座A*的半径RA与太阳半径之比应小于多少（结果按四舍五入保留整数）。
①两星对比
a
b
UC2
O
U
I
UC1
b
a
B
l
A1
~
L1
L2
V1
V2
A2
S
y/m
x/m
O
0.5
-0.5
1
2
3
4
5
6
7
8
9
10
11
12
M
N
a
b
E
P
Q
v/(ms-1)
t/s
O
2
-2
1
2
3
4
5
6
7
8
h
vA
vB
A
B
s
E
S
遮光筒
图1
图2
0
35 30
10
4035
图3
θ
θ
P1
P2
O
θ
A
B
L
C
A
B
O
h
S
d
高频电源
导向板
B
O′
M
N
O
y
x
屏
L
D
R1
R2
l
a
b
M
N
P
Q
B
v
a
b
M
M′
N
N′
B
F
同课章节目录
