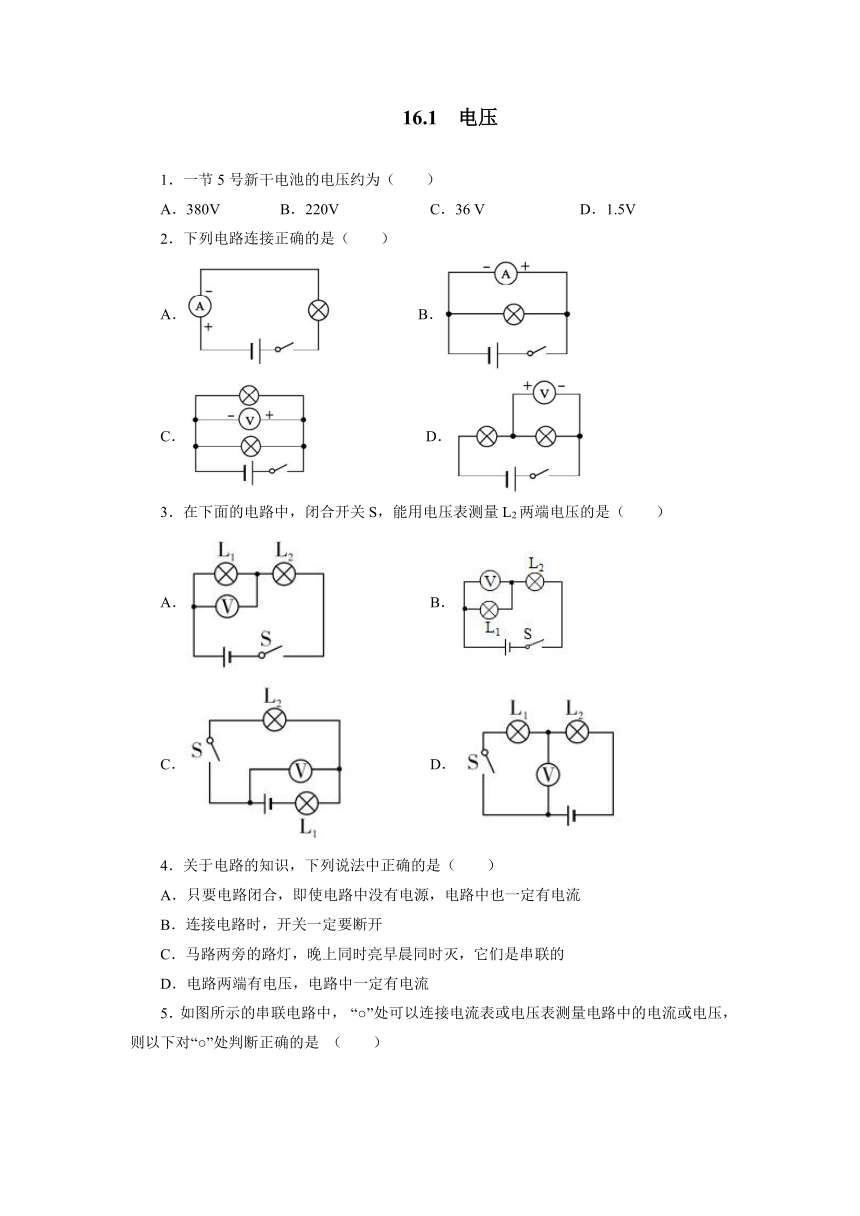

16.1电压 同步测试 2021-2022学年人教版九年级物理全一册（含答案）

113157001240790016.1 电压
1．一节5号新干电池的电压约为（　　）
A．380V B．220V C．36 V D．1.5V
2．下列电路连接正确的是（ ）
A． B．
C． D．
3．在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（　　）
A． B．
C． D．
4．关于电路的知识，下列说法中正确的是（　　）
A．只要电路闭合，即使电路中没有电源，电路中也一定有电流
B．连接电路时，开关一定要断开
C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
D．电路两端有电压，电路中一定有电流
5．如图所示的串联电路中， “○”处可以连接电流表或电压表测量电路中的电流或电压，则以下对“○”处判断正确的是 （　　）
A．a为电流表，b为电压表 B．a为电压表，b为电流表
C．a和b都是电流表 D．a和b都是电压表
6．如图所示，当开关S闭合后，下列说法正确的是（　　）
A．灯L1与灯L2是串联
B．电流表A1测的是灯L1的电流
C．电流表A2测的是灯L2的电流
D．电压表不能测出灯L1两端的电压
7．如图所示的电路中，开关S闭合时，电压表所测的电压是（　　）
A．电灯L1两端的电压 B．电灯L2两端的电压
C．电灯L1和L2两端的电压 D．电源电压
8．关于电流表和电压表的使用，下列说法错误的是 （　　）
A．两表都不能将两接线柱直接接到电源的两极上
B．使用前都应检查指针是否指零
C．若有两个量程，一般都先用大量程“试触”
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出

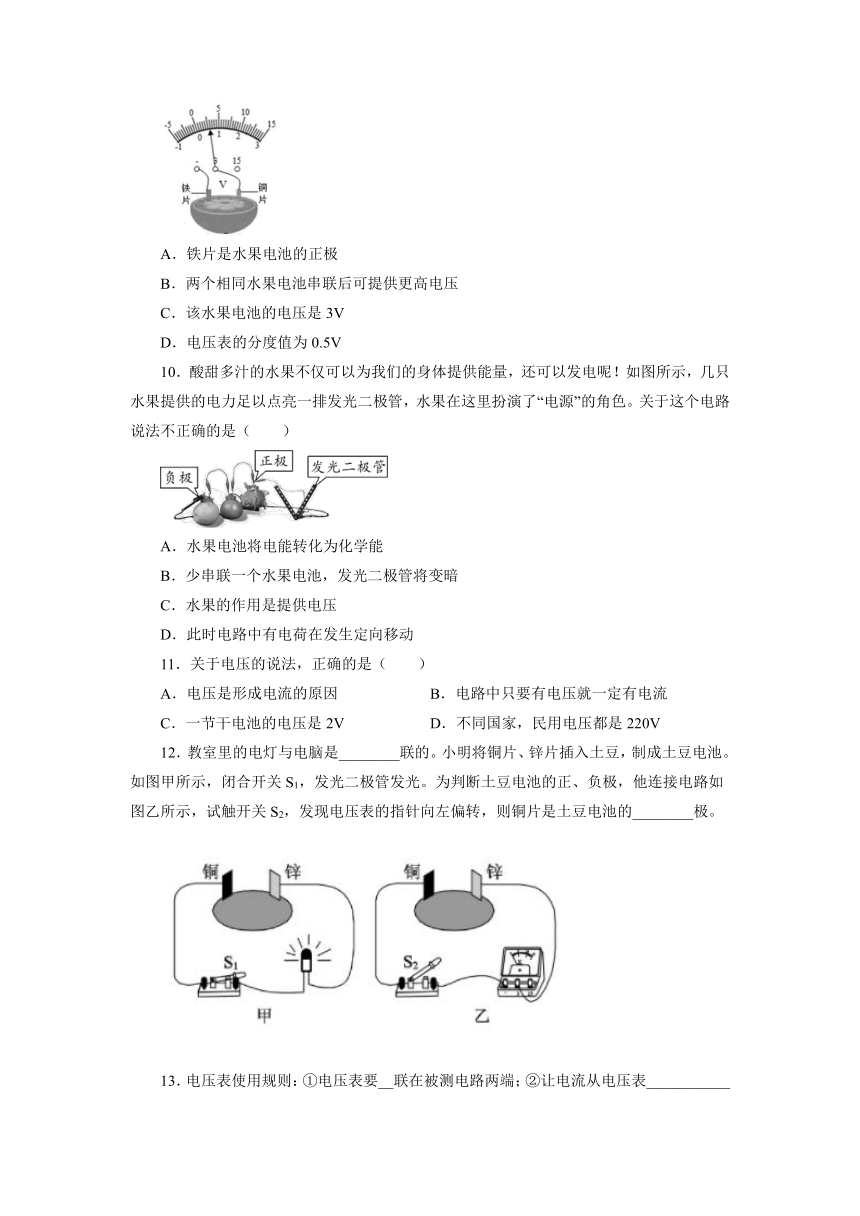

9．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A．铁片是水果电池的正极
B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是3V
D．电压表的分度值为0.5V
10．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管，水果在这里扮演了“电源”的角色。关于这个电路说法不正确的是（　　）
A．水果电池将电能转化为化学能
B．少串联一个水果电池，发光二极管将变暗
C．水果的作用是提供电压
D．此时电路中有电荷在发生定向移动
11．关于电压的说法，正确的是（　　）
A．电压是形成电流的原因 B．电路中只要有电压就一定有电流
C．一节干电池的电压是2V D．不同国家，民用电压都是220V
12．教室里的电灯与电脑是________联的。小明将铜片、锌片插入土豆，制成土豆电池。如图甲所示，闭合开关S1，发光二极管发光。为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关S2，发现电压表的指针向左偏转，则铜片是土豆电池的________极。
13．电压表使用规则：①电压表要__联在被测电路两端；②让电流从电压表___________接线柱流进，从______接线柱流出；③被测电压不要超过电压表的___________；④电压表可以直接________联在电源两极上．
14．图1中电压表的示数为________V；图2中电压表的示数是________V．

15．如图所示，用电压表测量小灯泡两端的电压，结合电压表使用说明，指出甲、乙、丙三图中电压表的使用错误．
（1）甲图： ______ ．
（2）乙图： ______ ．
（3）丙图： ______ ．
16．在研究电压的作用时，我们可以引入“水路”同“电路”进行类比.如图所示，将抽水机比作电源，则可将阀门比作________，将涡轮比作________，将水管比作________，还可将水压比作________，水流比作________.
17．如图是对同段电路进行两次测量的结果．图甲使用的是量程为________V的电压表，此时每小格是________ V；图乙使用的是量程为________ V的电压表，此时每小格是________ V．
18．某同学在用学生电压表测量电压时用的是0～3V得量程，但记录的读数却是6.5V，则你认为该同学失误的原因可能是________，如果是这个原因，那么实际的电压应当是________ V．
参考答案
1．D
2．C
3．C
4．B
5．B
6．C
7．B
8．A
9．B
10．A
11．A
12．并联 正
13．并 “_+_” “__—__” 量程 并
14．7.5 2.2
15．电压表串联在电路中 电压表的正负接线柱接反了 电压表的量程选择太大
16．开关 电灯 导线 电压 电流
17．0～3 0.1 0～15V 0.5
18．看错量程； 1.3。
