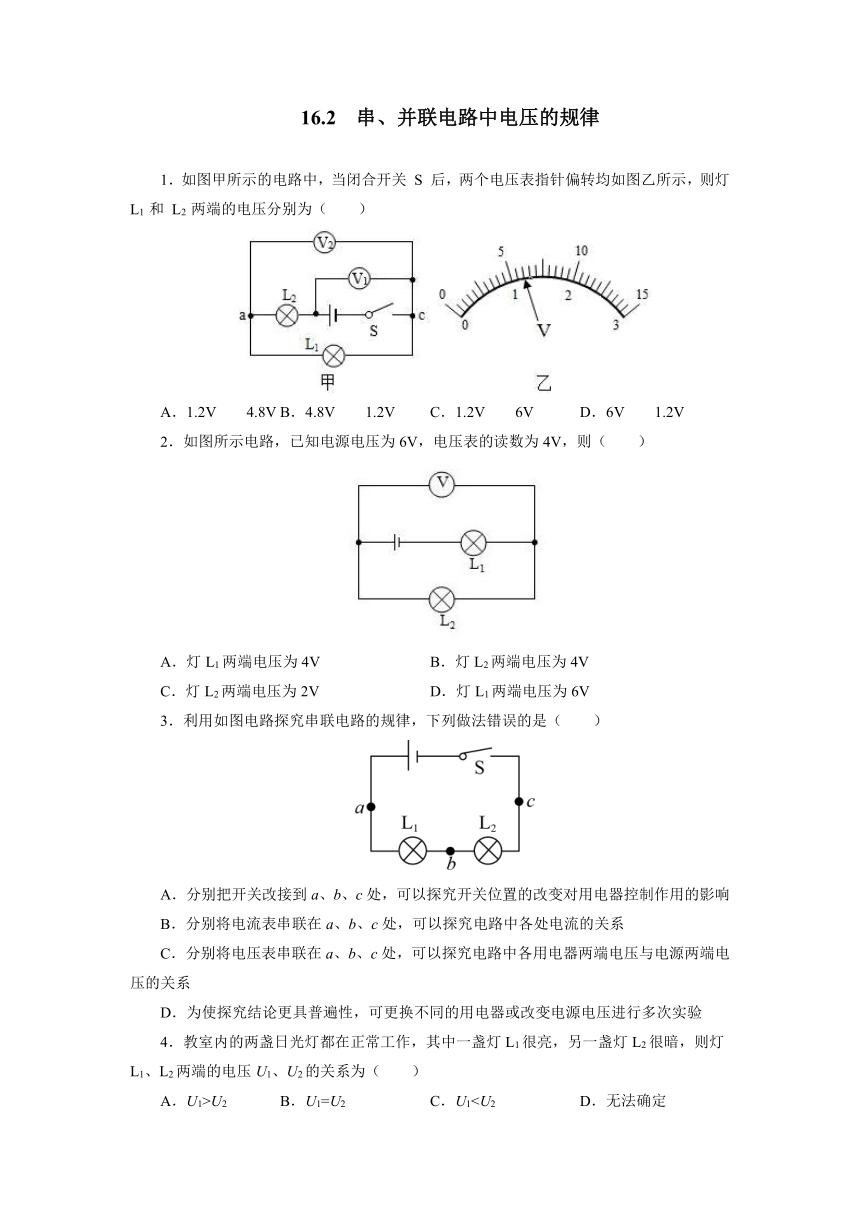

110744001134110016.2 串、并联电路中电压的规律
1．如图甲所示的电路中，当闭合开关 S 后，两个电压表指针偏转均如图乙所示，则灯 L1 和 L2 两端的电压分别为（　　）
A．1.2V 4.8V B．4.8V 1.2V C．1.2V 6V D．6V 1.2V
2．如图所示电路，已知电源电压为6V，电压表的读数为4V，则（　　）
A．灯L1两端电压为4V B．灯L2两端电压为4V
C．灯L2两端电压为2V D．灯L1两端电压为6V
3．利用如图电路探究串联电路的规律，下列做法错误的是（　　）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
4．教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（　　）

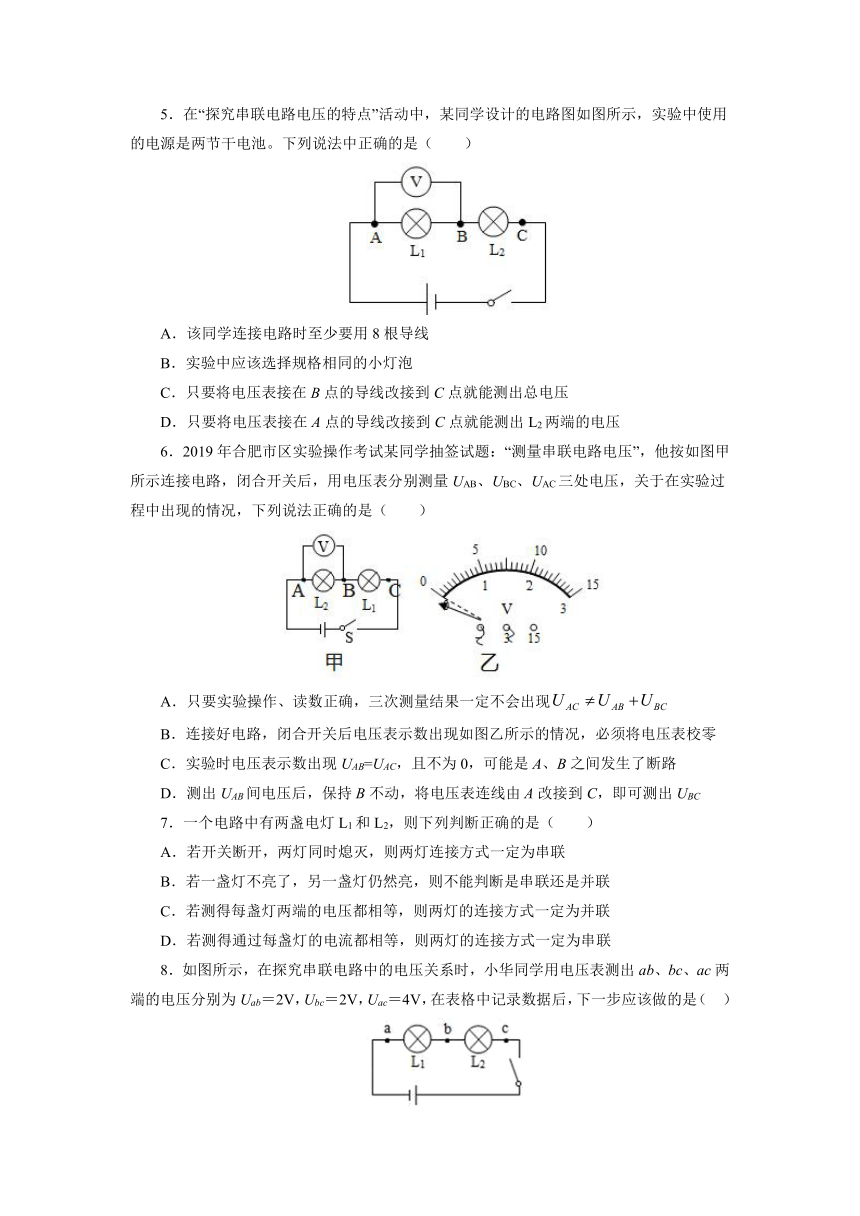

A．U1>U2 B．U1=U2 C．U15．在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（　　）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
6．2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量UAB、UBC、UAC三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．只要实验操作、读数正确，三次测量结果一定不会出现
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现UAB=UAC，且不为0，可能是A、B之间发生了断路
D．测出UAB间电压后，保持B不动，将电压表连线由A改接到C，即可测出UBC
7．一个电路中有两盏电灯L1和L2，则下列判断正确的是（　　）
A．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联
B．若一盏灯不亮了，另一盏灯仍然亮，则不能判断是串联还是并联
C．若测得每盏灯两端的电压都相等，则两灯的连接方式一定为并联
D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联
8．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是（ ）

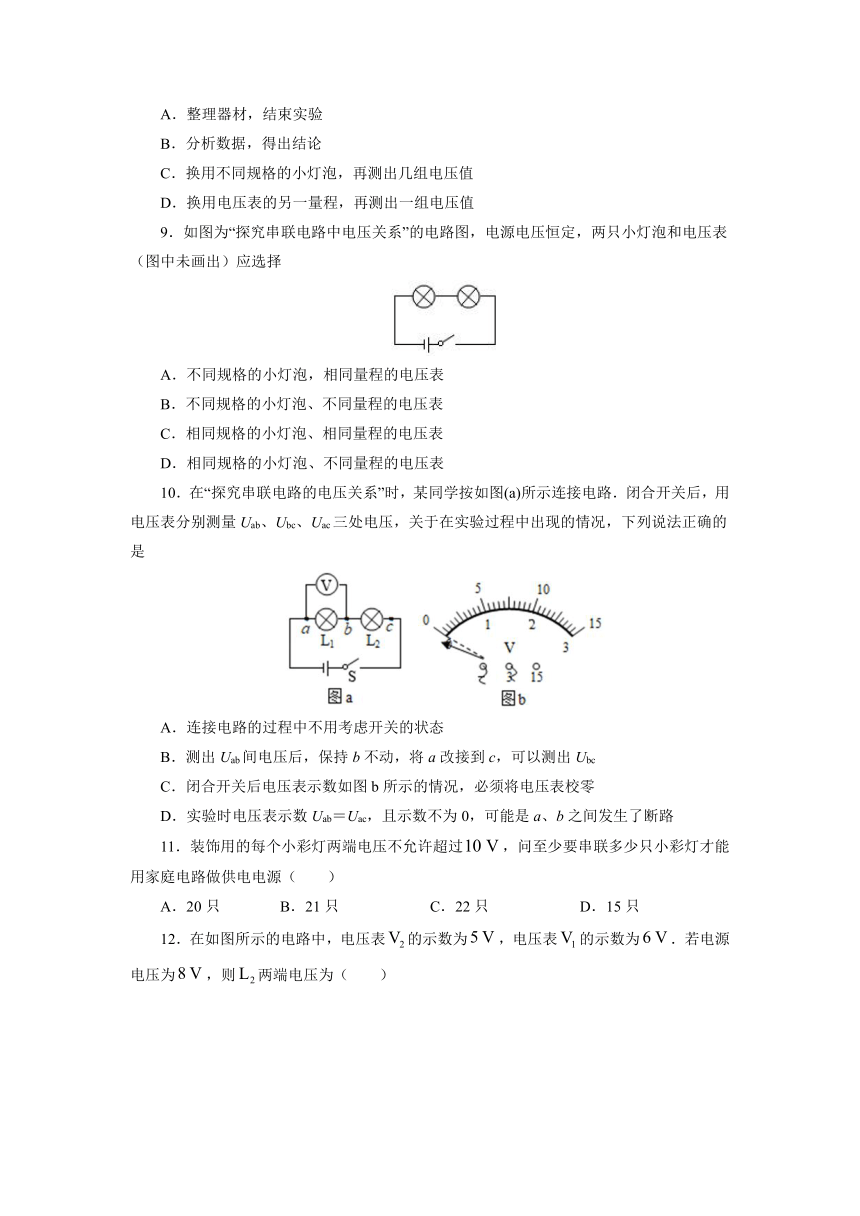

A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
9．如图为“探究串联电路中电压关系”的电路图，电源电压恒定，两只小灯泡和电压表（图中未画出）应选择
A．不同规格的小灯泡，相同量程的电压表
B．不同规格的小灯泡、不同量程的电压表
C．相同规格的小灯泡、相同量程的电压表
D．相同规格的小灯泡、不同量程的电压表
10．在“探究串联电路的电压关系”时，某同学按如图(a)所示连接电路．闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是
A．连接电路的过程中不用考虑开关的状态
B．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
C．闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
11．装饰用的每个小彩灯两端电压不允许超过，问至少要串联多少只小彩灯才能用家庭电路做供电电源（ ）
A．20只 B．21只 C．22只 D．15只
12．在如图所示的电路中，电压表的示数为，电压表的示数为．若电源电压为，则两端电压为（ ）
A．
B．
C．
D．
13．家庭电路的电压为________V，一台收录机需要6V的电压，需要________节干电池串联．
14．如图所示，在探究并联电路的电流、电压关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC，用电压表测出两个灯泡和电源两端电压分别为UB、UC、U。则IA、IB、IC三者之间的关系是________；UB、UC、U三者之间的关系是________。
15．某同学在研究并联电路的特点时，同时用两个完好的电压表分别接在两个并联电阻两端，如图所示，他闭合电键后发现两个电压表的示数不相同，于是他得出：两个并联的电阻两端的电压不相等.你认为他的结论是的_________(选填“正确”或“错误”).这两个电压表示数不相同的原因可能是_________、__________(写出两种).
16．如图所示，开关接1时，电压表的示数为；开关接2时，电压表的示数为．则灯 两端的电压是 ______，两端的电压是 ______，电源电压为 ______．
17．小宇把两只灯泡接在一个电路中，用电流表正确测出流过的电流是，流过的电流是，由此可以判断和的连接方式是______；若用电压表正确测出两端电压是，这时两端的电压是______．
18．小明和小华同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______；
（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是______；
（3）排除故障后，小明完成了实验，并把数据记录在表中。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
分析实验数据得出两个实验结论：①串联电路两端的电压______各部分电路两端电压之和：②串联电路中，各部分电路两端电压相等；
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因可能是使用的灯泡规格______（选填“相同”或“不相同”）。除此之外，小华还指出应多测几组实验数据，这样才能______（选填“减小误差”或“寻找普遍规律”）。
19．小芳在“探究串联电路电压特点”的实验中，电源为2节新干电池，连接好了的实物电路图如图甲所示，请你协助完成：
(1)闭合开关后，小芳发现灯L1比L2亮，则通过两灯的电流I1______I2（选填“>”、“=”或“<”）；
(2)图甲电路闭合开关后，电压表的示数如图乙所示，此时灯L2两端的电压为______V；
(3)小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成______；
(4)小芳完成一组测量后，发现，认为实验可以结束.老师认为不妥，还需要______；
(5)测量结束后，应先______，拆除______两端导线后，再拆除其他导线并整理好器材。
20．在如图所示电路中，电压表V1示数为9V，V2示数为7V。若电源电压为12V，则灯L1、L2、L3两端的电压为多少？
参考答案
1．A
2．B
3．C
4．B
5．C
6．C
7．B
8．C
9．A
10．D
11．C
12．C
13．220 4
14．IA＝IB+IC U＝UB＝UC
15．错误 两个电压表所选的量程不同 两个电压表中至少有一个没调零
16．2 4
6
17．并联 3
18．对电压表进行调零 L2断路（或L1短路） 等于 相同 寻找普遍规律
19．= 1.1 电压表指针反偏（电压表正、负接线柱接反了） 更换不同规格的灯泡多次实验总结普遍规律 断开开关 电池（电源）
20．5V； 4V； 3V
