17.1《电流与电压和电阻的关系》同步练习 2021-2022学年人教版九年级全一册物理（含答案）

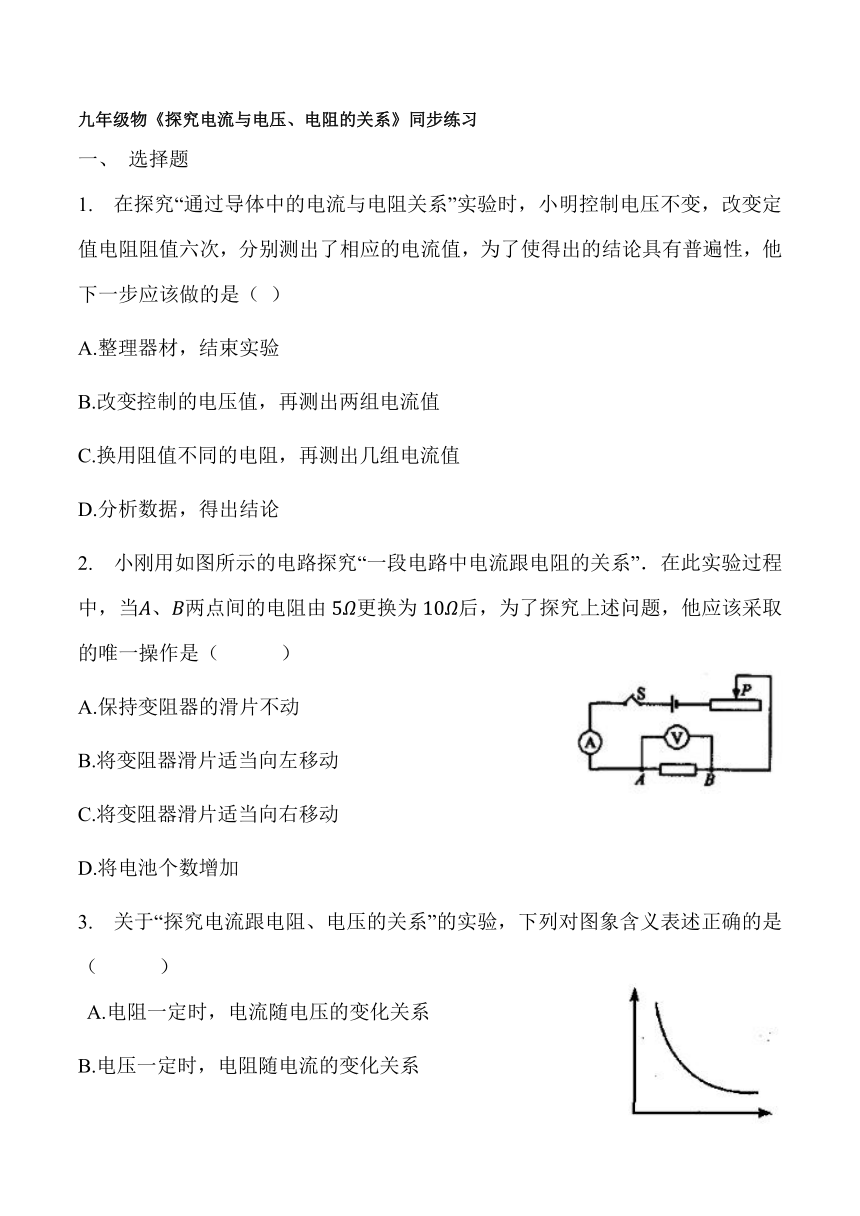

九年级物《探究电流与电压、电阻的关系》同步练习
一、 选择题
1. 在探究“通过导体中的电流与电阻关系”实验时，小明控制电压不变，改变定值电阻阻值六次，分别测出了相应的电流值，为了使得出的结论具有普遍性，他下一步应该做的是（ ）
A.整理器材，结束实验
B.改变控制的电压值，再测出两组电流值
C.换用阻值不同的电阻，再测出几组电流值
D.分析数据，得出结论
439102511487152. 小刚用如图所示的电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（? ? ? ? ）
A.保持变阻器的滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
D.将电池个数增加
46094657435853. 关于“探究电流跟电阻、电压的关系”的实验，下列对图象含义表述正确的是 （? ? ? ? ）
A.电阻一定时，电流随电压的变化关系
B.电压一定时，电阻随电流的变化关系

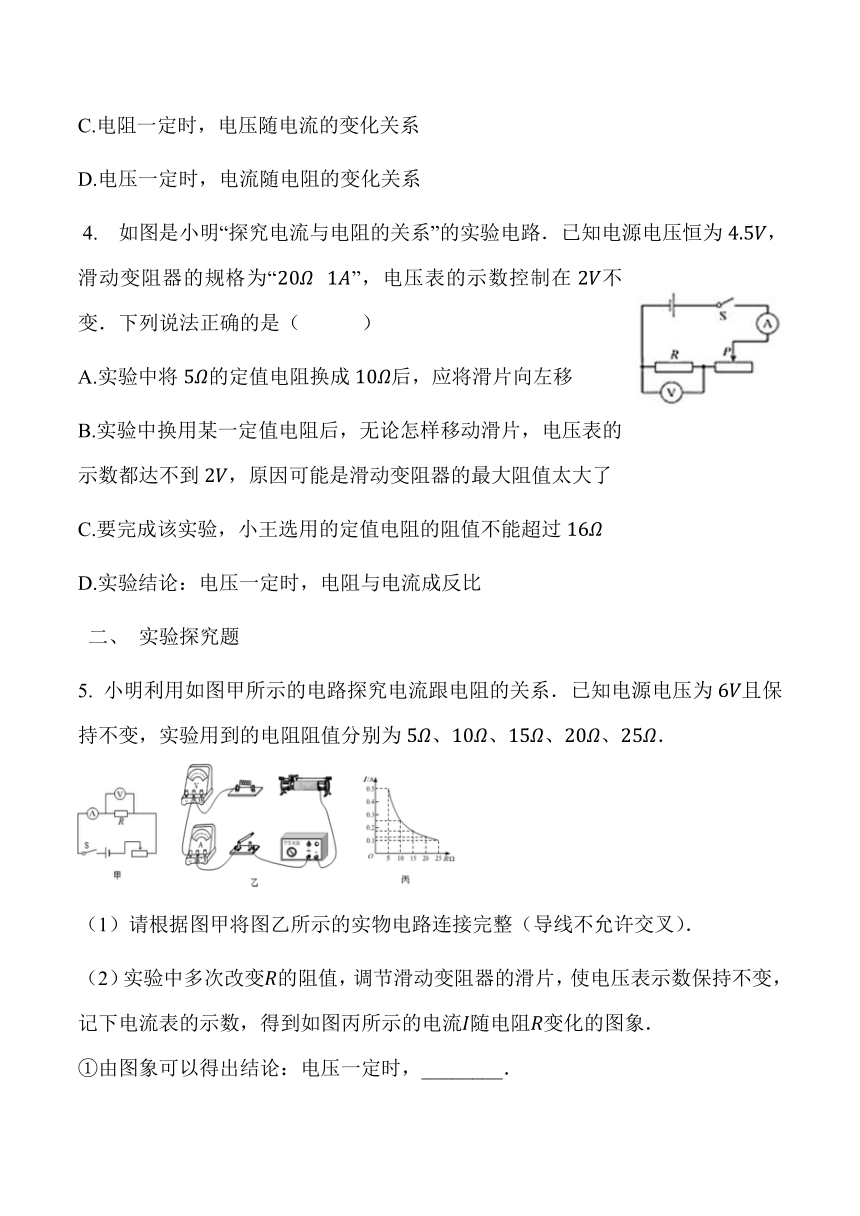

C.电阻一定时，电压随电流的变化关系
D.电压一定时，电流随电阻的变化关系
4902200690880?4. 如图是小明“探究电流与电阻的关系”的实验电路．已知电源电压恒为4.5V，滑动变阻器的规格为“20Ω????1A”，电压表的示数控制在2V不变．下列说法正确的是（? ? ? ? ）
A.实验中将5Ω的定值电阻换成10Ω后，应将滑片向左移
B.实验中换用某一定值电阻后，无论怎样移动滑片，电压表的示数都达不到2V，原因可能是滑动变阻器的最大阻值太大了
C.要完成该实验，小王选用的定值电阻的阻值不能超过16Ω
D.实验结论：电压一定时，电阻与电流成反比
二、 实验探究题 ?
5. 小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．

（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，________．

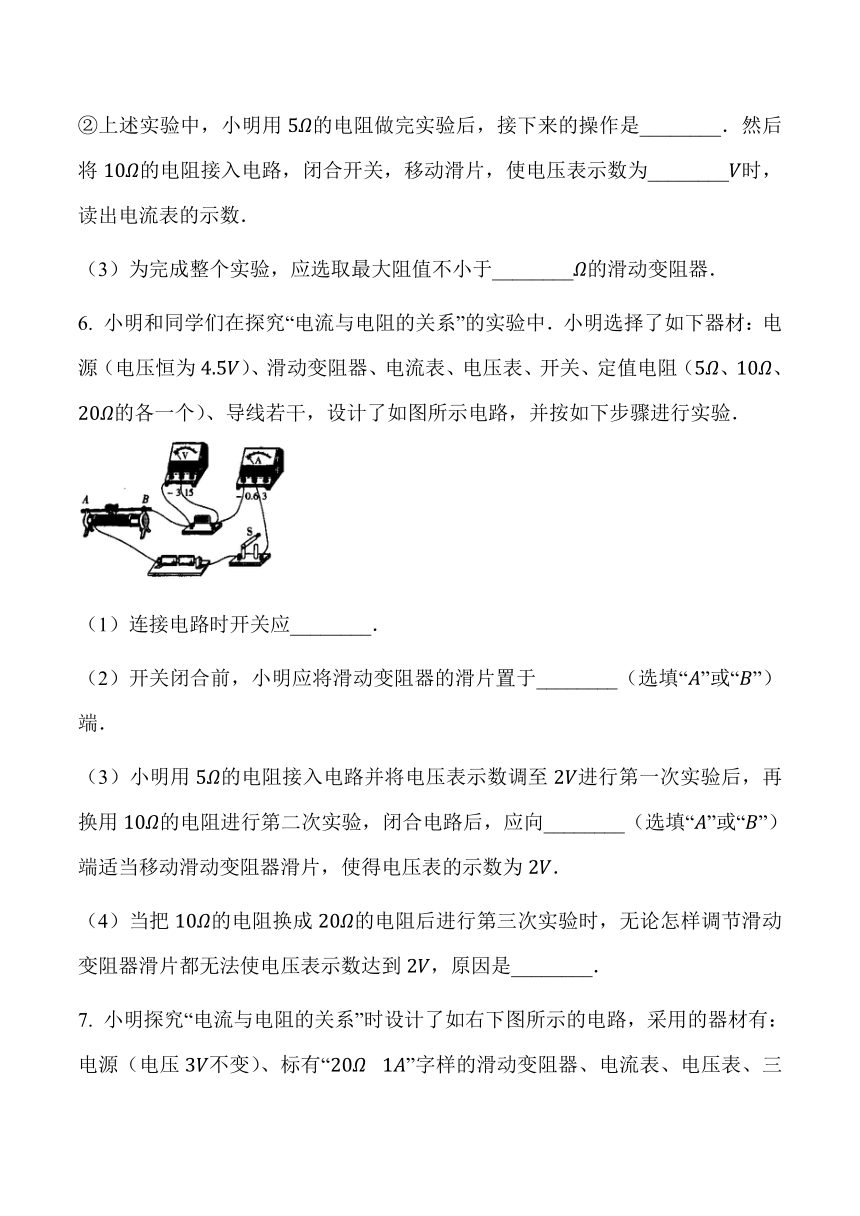

②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是________．然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为________V时，读出电流表的示数．
（3）为完成整个实验，应选取最大阻值不小于________Ω的滑动变阻器．
6. 小明和同学们在探究“电流与电阻的关系”的实验中．小明选择了如下器材：电源（电压恒为4.5V）、滑动变阻器、电流表、电压表、开关、定值电阻（5Ω、10Ω、20Ω的各一个）、导线若干，设计了如图所示电路，并按如下步骤进行实验．

（1）连接电路时开关应________．
（2）开关闭合前，小明应将滑动变阻器的滑片置于________（选填“A”或“B”）端．
（3）小明用5Ω的电阻接入电路并将电压表示数调至2V进行第一次实验后，再换用10Ω的电阻进行第二次实验，闭合电路后，应向________（选填“A”或“B”）端适当移动滑动变阻器滑片，使得电压表的示数为2V．
（4）当把10Ω的电阻换成20Ω的电阻后进行第三次实验时，无论怎样调节滑动变阻器滑片都无法使电压表示数达到2V，原因是________．
7. 小明探究“电流与电阻的关系”时设计了如右下图所示的电路，采用的器材有：电源（电压3V不变）、标有“20Ω? 1A”字样的滑动变阻器、电流表、电压表、三个阻值分别为5Ω、10Ω、15Ω的定值电阻、开关及导线若干．

（1）小明连接完电路，闭合开关试触时，发现电流表指针反向偏转，则说明________．
（2）故障排除后，小明将5Ω电阻接入电路中，移动变阻器的滑片P使电压表的示数为1.5V，记录此时电流表示数；断开开关用10Ω电阻替换5Ω电阻接入电路时，闭合开关后，他接下来的操作是向_______（选填“右”或“左”）调节滑片，使电压表的示数为________V，再记录此时电流表示数．
8. 小文利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．

（1）请根据图甲将乙图所示的实物电路连接完整（导线不允许交叉）．
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：________．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是：断开开关，将滑动变阻器的滑片移到最左端，将5Ω的电阻更换为10Ω的电阻接入电路，闭合开关，向________（填“左”或“右”）移动滑动变阻器的滑片，使电压表示数为________V时，读出电流表的示数．
参考答案
一、 选择题
1.B
2.C
3.D
4.C
二、 实验探究题
5.（1）如解答图所示．
（2）①电流跟导体的电阻成反比,②断开开关，将滑动变阻器的阻值调到最大,2.5
（3）35
6.（1）断开
（2）B
（3）B
（4）变阻器的最大电阻太小
7.（1）电流表正负接线柱接反了
（2）左,1.5
8.（1）如解答图所示；
（2）①电压一定时，导体中的电流与电阻成反比,②右,2.5
