18.3测量小灯泡的电功率同步测试2021—2022学年人教版九年级物理全一册（含答案）

106426001037590018.3 测量小灯泡的电功率

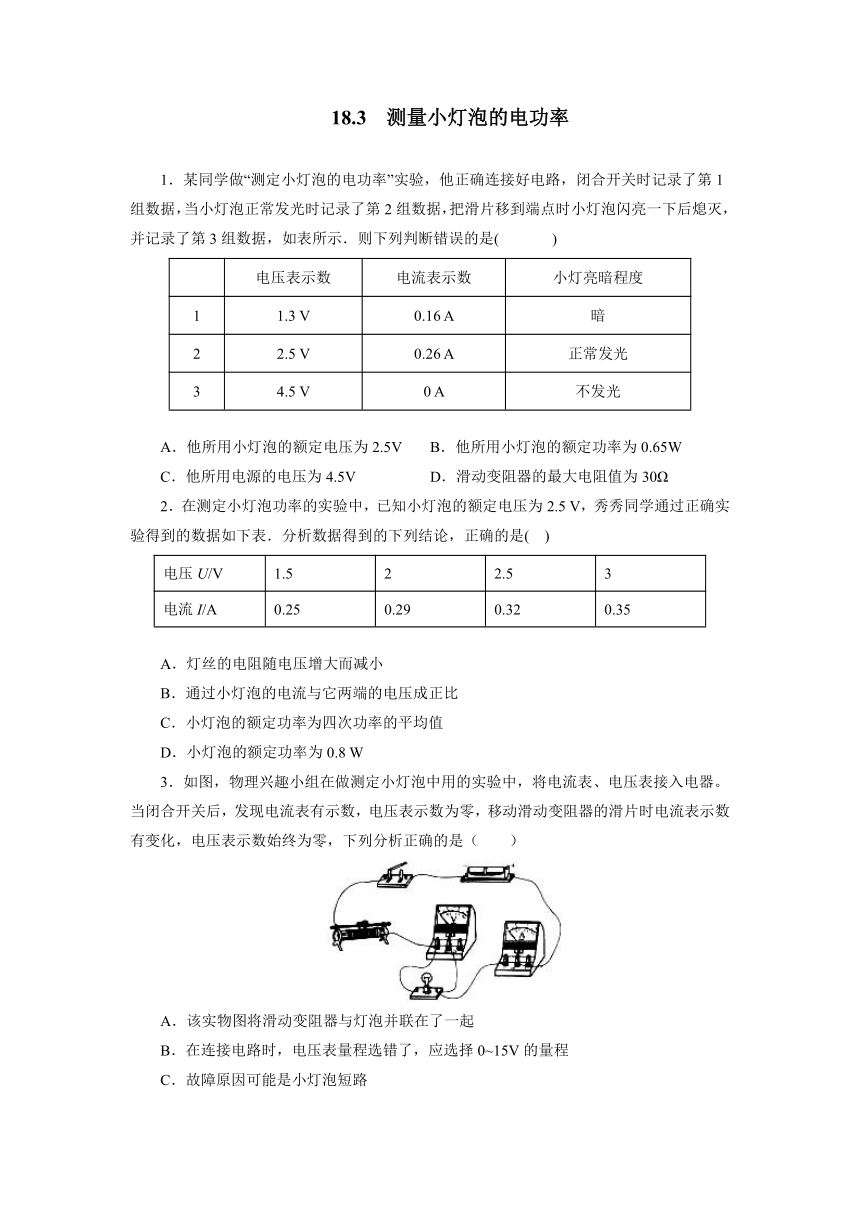

1．某同学做“测定小灯泡的电功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到端点时小灯泡闪亮一下后熄灭，并记录了第3组数据，如表所示．则下列判断错误的是( )
电压表示数
电流表示数
小灯亮暗程度
1
1.3 V
0.16 A
暗
2
2.5 V
0.26 A
正常发光
3
4.5 V
0 A
不发光
A．他所用小灯泡的额定电压为2.5V B．他所用小灯泡的额定功率为0.65W
C．他所用电源的电压为4.5V D．滑动变阻器的最大电阻值为30Ω
2．在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5 V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是( )
电压U/V
1.5
2
2.5
3
电流I/A
0.25
0.29
0.32
0.35
A．灯丝的电阻随电压增大而减小
B．通过小灯泡的电流与它两端的电压成正比
C．小灯泡的额定功率为四次功率的平均值
D．小灯泡的额定功率为0.8 W
3．如图，物理兴趣小组在做测定小灯泡中用的实验中，将电流表、电压表接入电器。当闭合开关后，发现电流表有示数，电压表示数为零，移动滑动变阻器的滑片时电流表示数有变化，电压表示数始终为零，下列分析正确的是（??）
A．该实物图将滑动变阻器与灯泡并联在了一起
B．在连接电路时，电压表量程选错了，应选择0~15V的量程
C．故障原因可能是小灯泡短路
D．处理完故障后要使灯泡变化，应将滑动变阻器滑片向左移

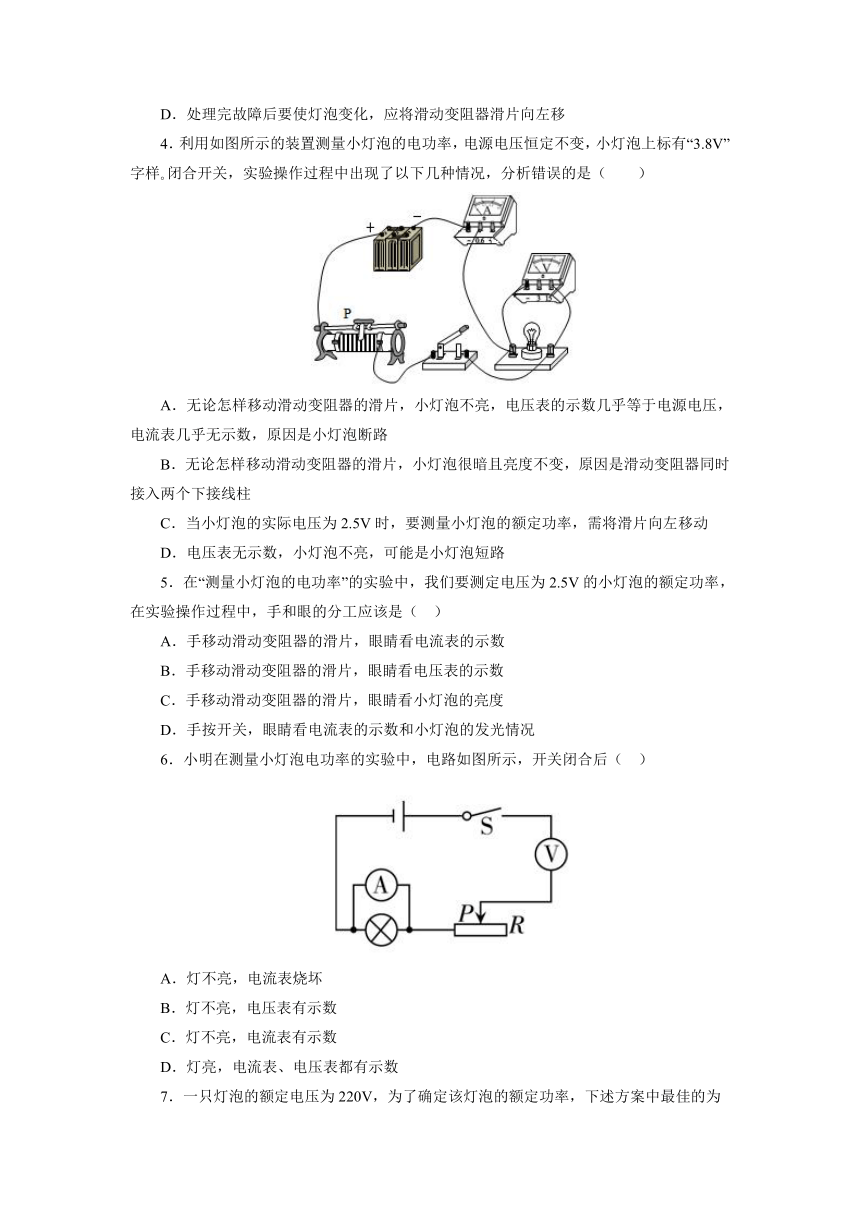

4．利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V”字样?闭合开关，实验操作过程中出现了以下几种情况，分析错误的是（　　）
A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因是小灯泡断路
B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱
C．当小灯泡的实际电压为2.5V时，要测量小灯泡的额定功率，需将滑片向左移动
D．电压表无示数，小灯泡不亮，可能是小灯泡短路
5．在“测量小灯泡的电功率”的实验中，我们要测定电压为2.5V的小灯泡的额定功率，在实验操作过程中，手和眼的分工应该是（ ）
A．手移动滑动变阻器的滑片，眼睛看电流表的示数
B．手移动滑动变阻器的滑片，眼睛看电压表的示数
C．手移动滑动变阻器的滑片，眼睛看小灯泡的亮度
D．手按开关，眼睛看电流表的示数和小灯泡的发光情况
6．小明在测量小灯泡电功率的实验中，电路如图所示，开关闭合后（ ）
A．灯不亮，电流表烧坏
B．灯不亮，电压表有示数
C．灯不亮，电流表有示数
D．灯亮，电流表、电压表都有示数
7．一只灯泡的额定电压为220V，为了确定该灯泡的额定功率，下述方案中最佳的为（ ）
A．接入220V电路中使之正常发光，再与标记有额定功率的灯泡比较亮度进行确定
B．在实验室里用伏安法测出灯丝电阻，再用公式P=进行计算
C．接入220V电路中，测出通过灯泡的电流I，再用公式P=UI进行计算
D．与其他标有220V的灯泡从外观上比较确定
8．在测量小灯泡的电功率的实验中，已知小灯泡的额定电压为2.5V，小明同学通过正确实验得到的数据如下表.分析数据得到的下列结论，正确的是
电压
1.5
2
2.5
3
电流
0.25
0.29
0.32
0.35
A．通过小灯泡的电流与它两端的电压成正比
B．小灯泡的额定功率为
C．小灯泡的额定功率为四次功率的平均值
D．实验中小灯泡的电阻保持不变
9．小林做作业时，电灯突然变暗，其原因可能是
A．电灯的实际电压变大 B．电灯的额定电压变小
C．电灯的实际功率变小 D．电灯的额定功率变小
10．在“测定小灯泡额定功率”的实验中，连线后，闭合开关后发现，小灯泡发光很暗，但是无论怎样调节滑动变阻器的滑片，都不能改变灯泡的亮度，则可能的原因是（　　）
A．滑动变阻器总阻值太大????????????? B．电压表量程太大?????????????
C．电源电压太低????????????? D．变阻器接错
11．小明按如图所示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6 V，小灯泡额定电压为2.5 V，灯泡正常发光时灯丝电阻约为10 Ω，变阻器甲的规格“10 Ω 1 A”、乙的规格“50 Ω 0.5 A”，电流表（0~0.6 A、0~3 A），电压表（0~3 V、0~15 V），下列说法错误的是
A．在连接实验电路时，应将滑动变阻器滑片滑置于最右端
B．变阻器应选择甲“10 Ω 1 A”的
C．实验可发现，灯泡在不同电压下，实际功率不同，亮度不同
D．在测量不同电压下的电功率，为减小误差，应选用量程为0~3 V的电压表
12．小华在实验室利用伏安法测量小灯泡的电功率。在实验过程中，当电压表的示数和电流表示数如图所示时，通过小灯泡的电流为______A，此时小灯泡的电功率为______W。
13．如图甲所示电路中，电源电压恒为9V，小灯泡标有“6V 6W”字样，小灯泡的电流随电压的变化如图乙所示，则小灯泡正常发光时的电阻是_________Ω。当电压表示数为2V时，小灯泡的电功率为_________W，10s内电路消耗的总电能是________J。
14．在测量小灯泡的实际功率时，应________，以观察灯泡在不同电压下的发光情况.但在测某小灯泡的额定功率时，就只能________，即测小灯泡在________电压下的功率；因为任何用电器都只有一个固定的额定功率.
15．在“测量小灯泡的电功率”的实验中，小明要测量一个标有“2.5V”字样的小灯泡的额定功率，通过实验得到这个小灯泡的I-U关系图像，如图所示．由图可知，小灯泡的额定功率P= ______ W；当U=1.5V时，小灯泡的电阻R= ______ Ω．
16．如图是小华连接的测量额定电压为2.5V的小灯泡的额定功率的实物连接图．请你指出图中的错误或不足之处．（小灯泡的电阻约为10Ω）
（1）______；
（2）______；
（3）______．
17．在测量小灯泡额定电功率时，电压表出现了故障不能使用，小明向老师借了一只阻值为10欧的定值电阻，设计了如图所示的电路，按下面的顺序测量额定电压为的小灯泡的额定功率.
(1)测量时，先闭合开关S和S1，调节滑动变阻器，当电流表的示数为________时，小灯泡正常工作．
(2)断开所有开关后，保持滑片的位置不动，再将开关和________闭合，读出电流表的示数为 .则通过小灯泡的电流为________.
(3)算出小灯泡的额定功率 ________.
18．在“测量小灯泡的电功率”的实验中，为了测出额定电压为2.5V的小灯泡的额定功率，至少要用____节干电池，电压表和_________并联，电压表最好选用_________V的量程，闭合开关后，要调节_______________，使电压表的示数为_________V，若此时电流表的示数为0.2A，则该小灯泡的额定功率为______________W
19．襄阳市中考实验操作考试时，实验员为“测量小灯泡的额定电功率”实验准备了以下器材：额定电压为2.5 V的小灯泡(正常发光时电阻约为10 Ω)、规格为“12 Ω　1 A”的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干．
(1)图甲中有一根导线的连接是错误的，请你在错误的导线上打“×”___________．
(2)闭合开关前，应将滑片P移到最_______(填“左”或“右”)端．
(3)经检查，电路连接无误，各元件完好，闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5 V，出现这种现象的原因是_____________________．
(4)解决上述问题后，移动滑片使电压表的示数为2.5 V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是_________________W.
(5)测出小灯泡的额定功率后，同学们又把灯泡两端的电压调为额定电压的一半，发现测得的实际功率大于其额定功率的，出现这种现象的原因是小灯泡的电阻__________________．
20．如图所示，小红在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，有两个规格分别为“10Ω、1A”的A滑动变阻器和“50Ω、2A”的B滑动变阻器，电源电压为6V。
(1)本实验中应选择______选填“A”或“B”）；
(2)请你用笔画线代替导线将如图甲中的实物电路连接完整，要求：滑动变阻器的滑片P向左移动时，滑动变阻器连入电路的阻值变大______；
(3)闭合开关前，滑动变阻器滑片P应该位于滑动变阻器电阻丝的______端（选填“左”或“右”）。
(4)连好电路后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数。接下来应进行的操作是______；
A．断开开关，更换小灯泡 B．检查电路是否断路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
(5)问题解决后，继续进行实验，发现电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑动变阻器的滑片向______（选填“右”或“左”）端移动，直到小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为______W；
(6)实验中多次测量的目的是______；
A．测不同电压下小灯泡的实际功率 B．多次测量求平均值，减小误差
(7)小红想要继续探究“电流与电阻的关系”，只将小灯泡换成阻值不同的定值电阻，实验时控制定值电阻两端的电压保持2V不变，则更换的定值电阻的阻值不能大于______Ω。
参考答案
1．D
2．D
3．C
4．C
5．B
6．B
7．C
8．B
9．C
10．D
11．B
12．0.26 0.52
13．6 1 45
14．多测几次 测一次 额定
15．0.625 7.5
16．电流表应选“”和“0.6”两个接线柱 电压表应选“”和“3”两个接线柱 电压表并联在小灯泡两端
17．0.25 A S2 0.4A 1W
18．2 小灯泡 0?3 滑动变阻器 2.5 0.5
19． 右 变阻器的最大阻值过小 0.6 随温度的降低而减小
20．B 左 C 右 0.45 A 25
