19.2家庭电路中电流过大的原因同步测试2021—2022学年人教版九年级物理全一册（含答案）

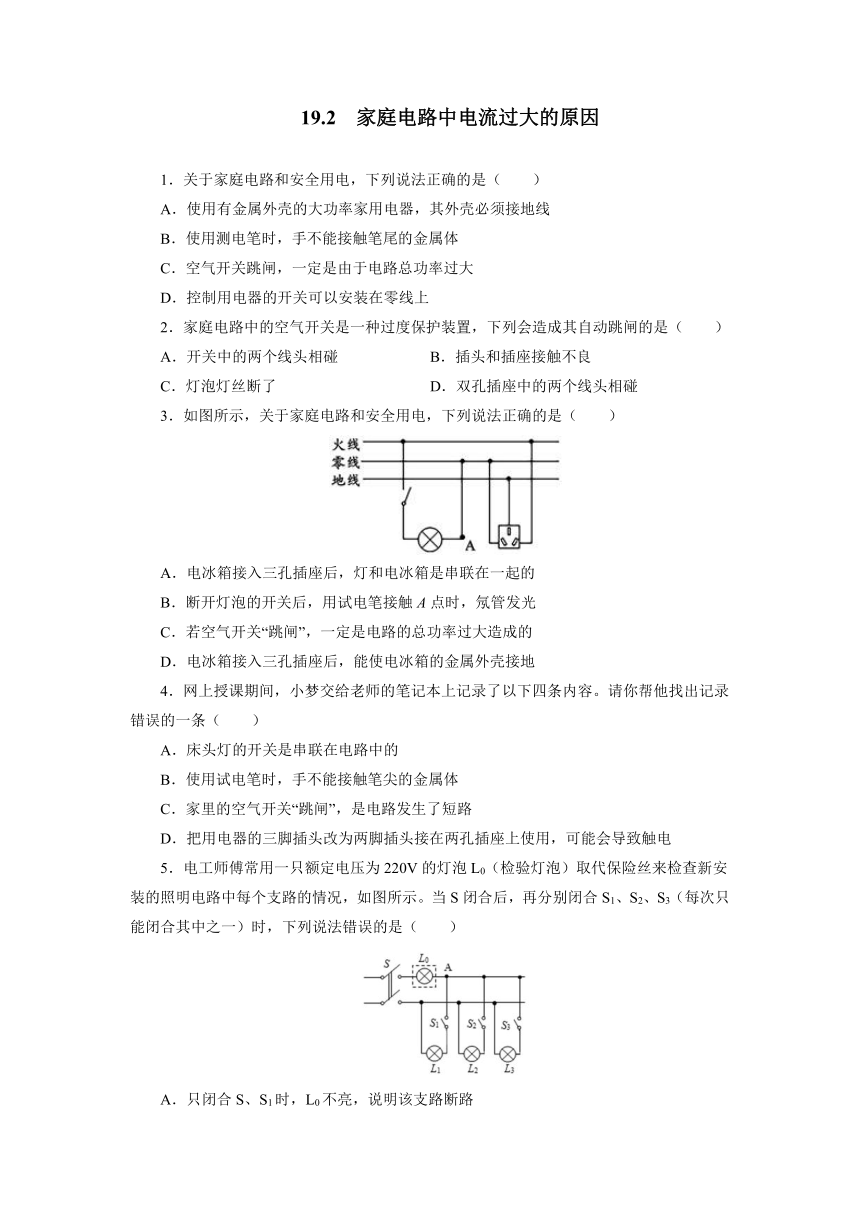

19.2 家庭电路中电流过大的原因
1．关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用有金属外壳的大功率家用电器，其外壳必须接地线
B．使用测电笔时，手不能接触笔尾的金属体
C．空气开关跳闸，一定是由于电路总功率过大
D．控制用电器的开关可以安装在零线上
2．家庭电路中的空气开关是一种过度保护装置，下列会造成其自动跳闸的是（　　）
A．开关中的两个线头相碰 B．插头和插座接触不良
C．灯泡灯丝断了 D．双孔插座中的两个线头相碰
3．如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）
A．电冰箱接入三孔插座后，灯和电冰箱是串联在一起的
B．断开灯泡的开关后，用试电笔接触A点时，氖管发光
C．若空气开关“跳闸”，一定是电路的总功率过大造成的
D．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
4．网上授课期间，小梦交给老师的笔记本上记录了以下四条内容。请你帮他找出记录错误的一条（　　）
A．床头灯的开关是串联在电路中的
B．使用试电笔时，手不能接触笔尖的金属体
C．家里的空气开关“跳闸”，是电路发生了短路
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，可能会导致触电
5．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错误的是（　　）

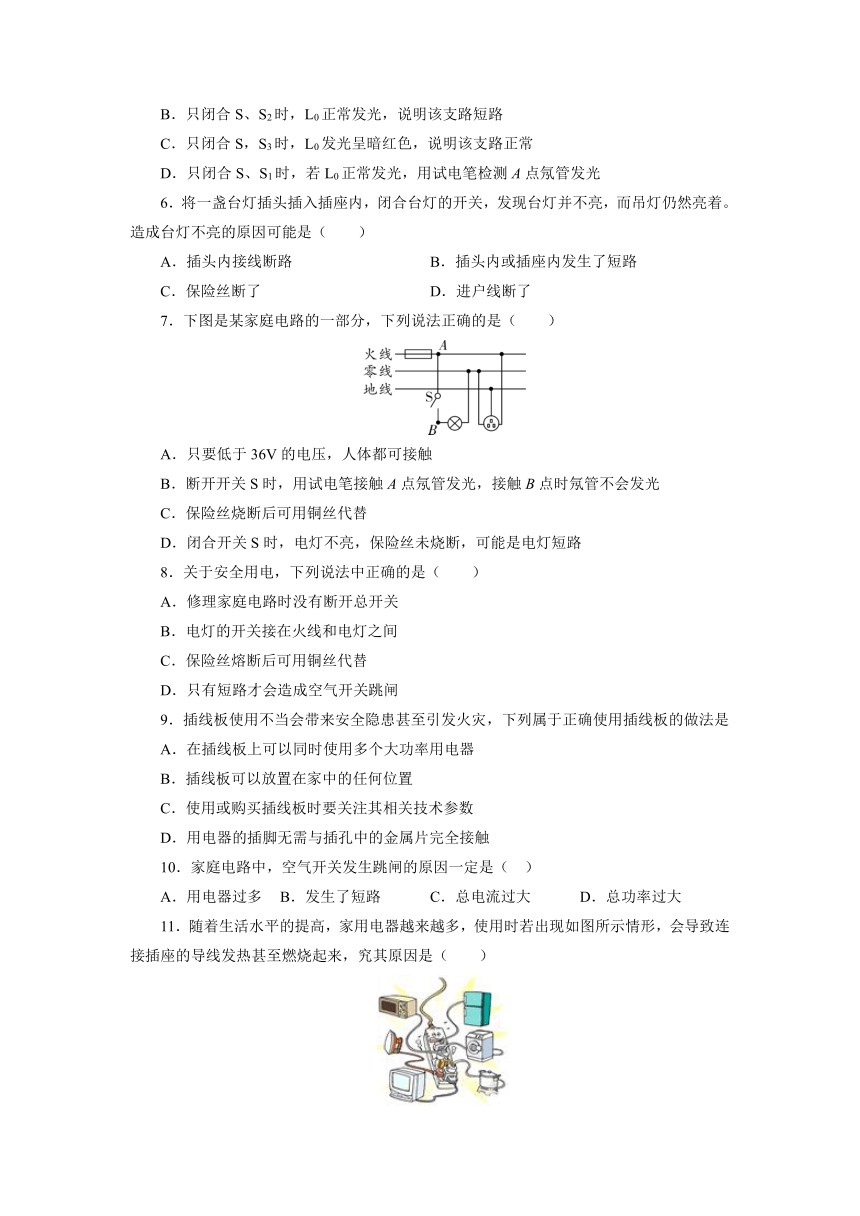

A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常
D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光
6．将一盏台灯插头插入插座内，闭合台灯的开关，发现台灯并不亮，而吊灯仍然亮着。造成台灯不亮的原因可能是（　　）
A．插头内接线断路 B．插头内或插座内发生了短路
C．保险丝断了 D．进户线断了
7．下图是某家庭电路的一部分，下列说法正确的是（　　）
A．只要低于36V的电压，人体都可接触
B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
C．保险丝烧断后可用铜丝代替
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
8．关于安全用电，下列说法中正确的是（　　）
A．修理家庭电路时没有断开总开关
B．电灯的开关接在火线和电灯之间
C．保险丝熔断后可用铜丝代替
D．只有短路才会造成空气开关跳闸
9．插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是
A．在插线板上可以同时使用多个大功率用电器
B．插线板可以放置在家中的任何位置
C．使用或购买插线板时要关注其相关技术参数
D．用电器的插脚无需与插孔中的金属片完全接触
10．家庭电路中，空气开关发生跳闸的原因一定是（ ）
A．用电器过多 B．发生了短路 C．总电流过大 D．总功率过大
11．随着生活水平的提高，家用电器越来越多，使用时若出现如图所示情形，会导致连接插座的导线发热甚至燃烧起来，究其原因是（　　）

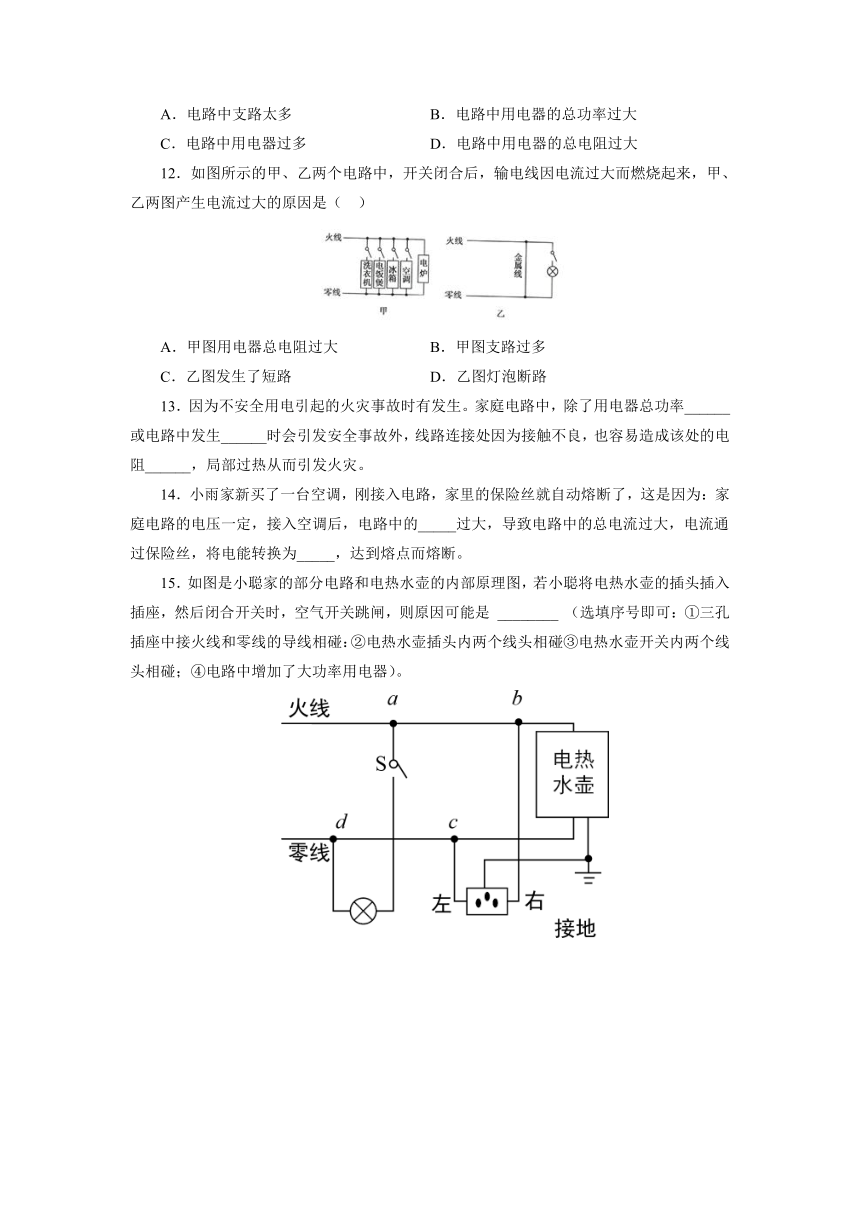

A．电路中支路太多 B．电路中用电器的总功率过大
C．电路中用电器过多 D．电路中用电器的总电阻过大
12．如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是（ ）
A．甲图用电器总电阻过大 B．甲图支路过多
C．乙图发生了短路 D．乙图灯泡断路
13．因为不安全用电引起的火灾事故时有发生。家庭电路中，除了用电器总功率______或电路中发生______时会引发安全事故外，线路连接处因为接触不良，也容易造成该处的电阻______，局部过热从而引发火灾。
14．小雨家新买了一台空调，刚接入电路，家里的保险丝就自动熔断了，这是因为：家庭电路的电压一定，接入空调后，电路中的_____过大，导致电路中的总电流过大，电流通过保险丝，将电能转换为_____，达到熔点而熔断。
15．如图是小聪家的部分电路和电热水壶的内部原理图，若小聪将电热水壶的插头插入插座，然后闭合开关时，空气开关跳闸，则原因可能是 ________ （选填序号即可：①三孔插座中接火线和零线的导线相碰：②电热水壶插头内两个线头相碰③电热水壶开关内两个线头相碰；④电路中增加了大功率用电器）。
16．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是__________（选填“导体”或“绝缘体”），使电路发生__________路，导致空气开关跳闸。
17．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生______， 这时电路中的_______（选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器_____过大，也会导致电路中电流过大。
18．为了保证家庭电路的安全，现在人们都在家庭电路的干路上安装空气开关，空气开关不但起到开关作用，而且可以起到保险装置的作用，保险装置的作用是在家庭电路________时，自动切断电路，保护电路安全。某同学家中所装的空气开关的额定电流为10.00A，他家中有150W的电视机一台，100W的计算机一台，150W的电冰箱一台，40W的日光灯盏，1600W的电磁炉一个，这些用电器________（填“能”或“不能”）同时使用。
19．暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生.调查发现，起火原因都是电路超负荷使电线内的金属导线发热引燃了外面的绝缘皮.请回答：
（1）“超负荷”是如图_____（填“①”或“②”）所示的情况.
（2）火灾发生的理论依据是（填物理规律）：_____
（3）请你提出一条预防这种火灾发生应采取的措施：_____
20．小明同学为了探究家庭电路中电流过大的原因，做了如下实验．他用若干“12V 6W”的灯泡作为用电器，12V的铅蓄电池代替家庭照明电路的电源，电源的正极代替火线，在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一只电流表（如图所示）．
（1）小明实验时用12V电池代替家庭照明电路的好处是________________．
（2）小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为______A．当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成_______A，该实验可以验证电路中电流过大的原因是_____________．
（3）小明只让一个小灯泡工作，在C、D两点之间接入一段导线，他发现保险丝会马上________，该实验可以验证电路中电流过大的原因是_____________．
（4）小明实验中所用的保险丝的熔断电流不大于__________A．
参考答案
1．A
2．D
3．D
4．C
5．D
6．A
7．B
8．B
9．C
10．C
11．B
12．C
13．过大 短路 变大
14．总电功率 内能
15．④
16．导体 短
17．短路 空气开关 功率
18．电流过大 能
19．① 焦耳定律 大功率的用电器尽量不要同时使用；更换相应的电路设备等
20．保护人身安全 1 1.5 用电器总功率过大 熔断 发生短路 1.5
