19.1家庭电路同步测试2021—2022学年人教版九年级物理全一册（含答案）

111760001108710019.1 家庭电路

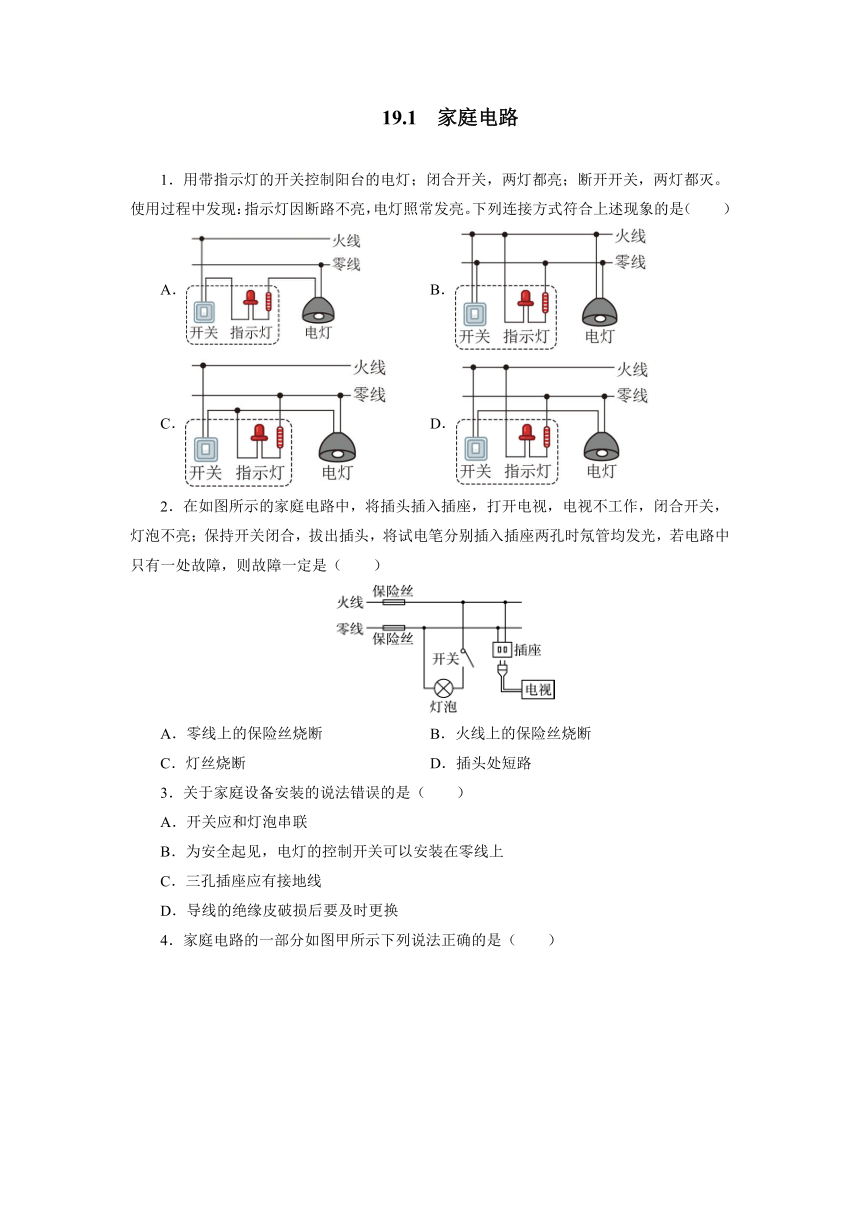

1．用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是（　　）
A． B．
C． D．
2．在如图所示的家庭电路中，将插头插入插座，打开电视，电视不工作，闭合开关，灯泡不亮；保持开关闭合，拔出插头，将试电笔分别插入插座两孔时氖管均发光，若电路中只有一处故障，则故障一定是（　　）
A．零线上的保险丝烧断 B．火线上的保险丝烧断
C．灯丝烧断 D．插头处短路
3．关于家庭设备安装的说法错误的是（ ）
A．开关应和灯泡串联
B．为安全起见，电灯的控制开关可以安装在零线上
C．三孔插座应有接地线
D．导线的绝缘皮破损后要及时更换

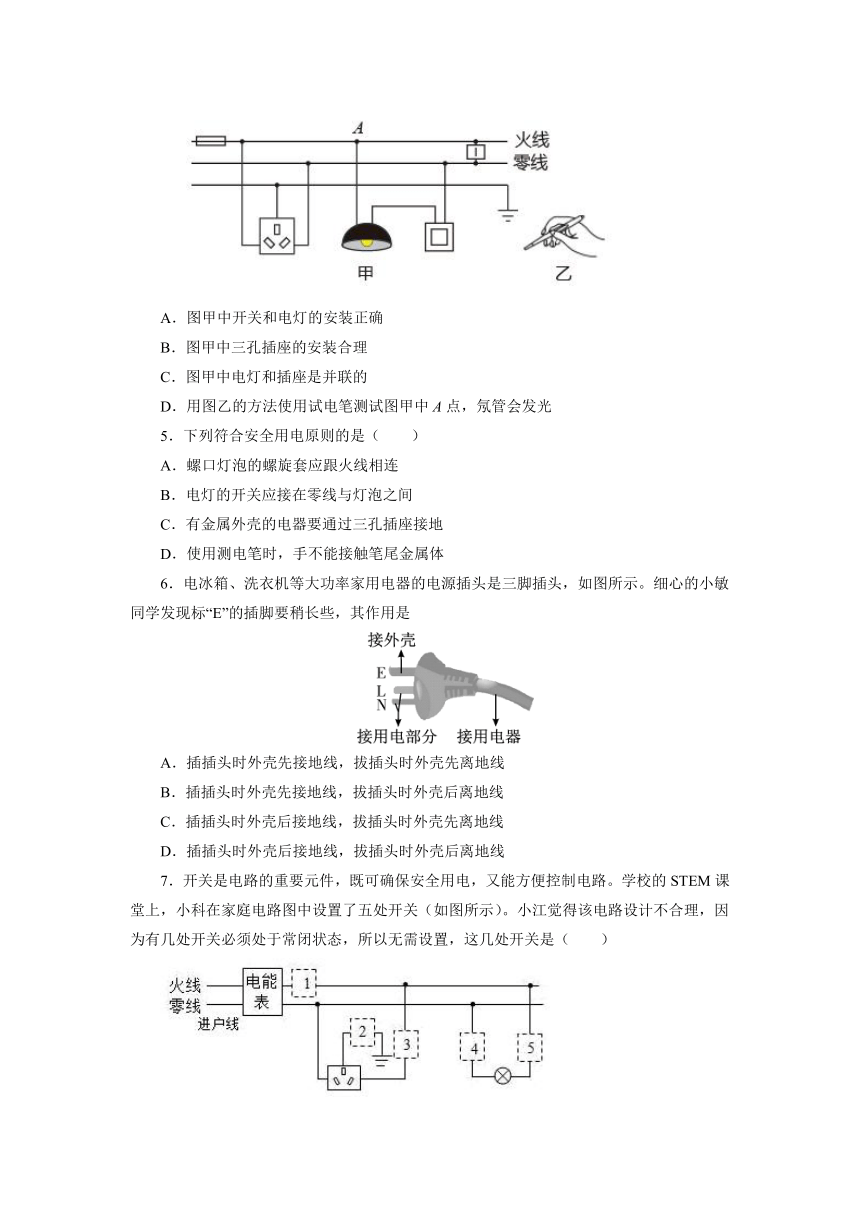

4．家庭电路的一部分如图甲所示下列说法正确的是（　　）
A．图甲中开关和电灯的安装正确
B．图甲中三孔插座的安装合理
C．图甲中电灯和插座是并联的
D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光
5．下列符合安全用电原则的是（　　）
A．螺口灯泡的螺旋套应跟火线相连
B．电灯的开关应接在零线与灯泡之间
C．有金属外壳的电器要通过三孔插座接地
D．使用测电笔时，手不能接触笔尾金属体
6．电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线
7．开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（　　）
A．1、2 B．1、4 C．2、4 D．3、5

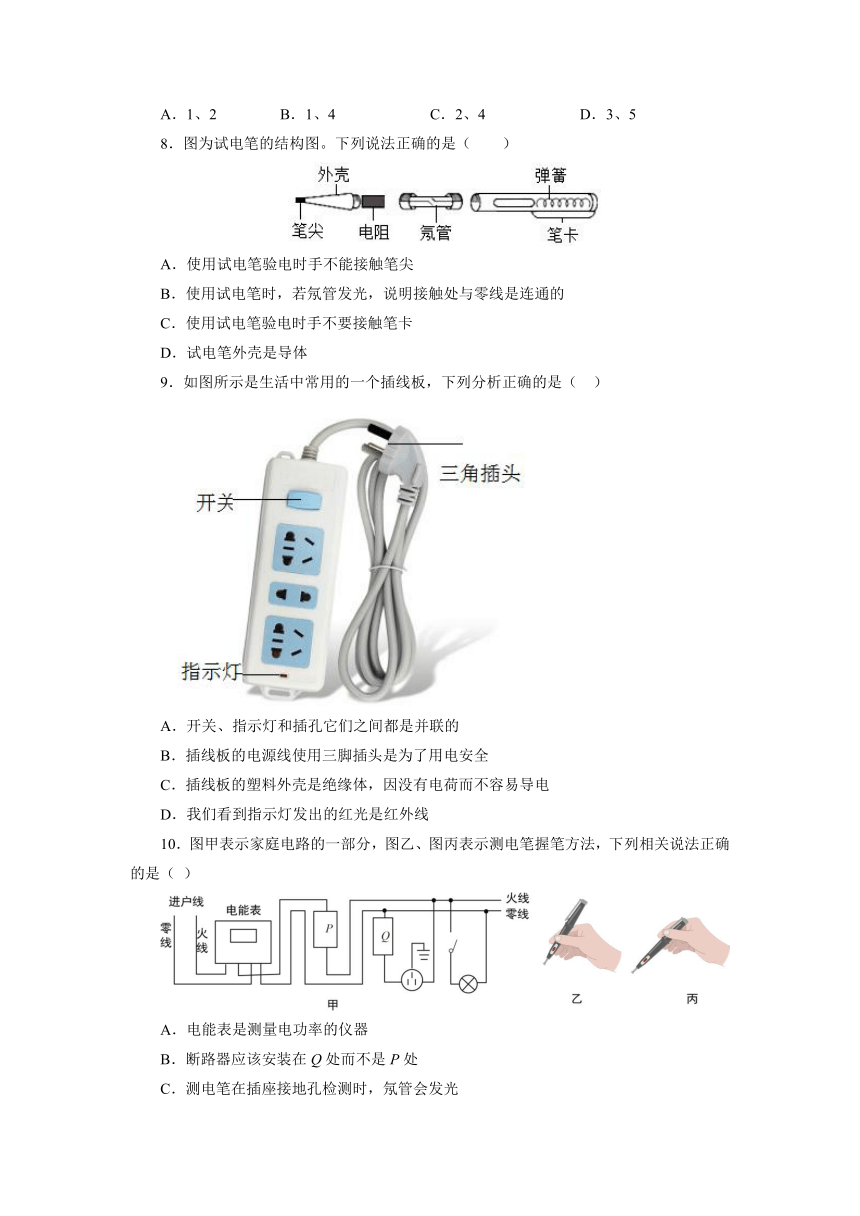

8．图为试电笔的结构图。下列说法正确的是（　　）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
9．如图所示是生活中常用的一个插线板，下列分析正确的是（ ）
A．开关、指示灯和插孔它们之间都是并联的
B．插线板的电源线使用三脚插头是为了用电安全
C．插线板的塑料外壳是绝缘体，因没有电荷而不容易导电
D．我们看到指示灯发出的红光是红外线
10．图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确
11．家庭电路中，各用电器是______联的。如图是某同学家房间内的部分电路，开关闭合后，灯泡正常发光，此时用验电笔检验A点处，氖管______（选填“发光”或“不发光”）。
12．如图是常见的家庭电路。从图中发现：电灯与插座______（选填“串联”或“并联”），开关安装在______（选填“火线”或“零线”）上。三孔插座的上方孔必须与______（选填“火线”或“零线”或“地线”）接通。
13．家庭电路中，电冰箱与电视机的连接方式是______。如图所示，是家庭中常用的三孔插座，其中①孔应与______相连。
14．我国家庭电路电压是______V，家庭电路中电视机和电灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填“零”或“火”）线上。
15．“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识，在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在______线上，用测电笔辨别火线、零线时，图中执笔方式正确的是______。
16．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
17．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10（20）A”表示这个电能表的______电流为10A，______电流为20A。他家同时工作的用电器的总功率不能超过______W。该同学家的进户线是______（填序号）。
18．(2017·永州)小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接_______，图中三孔插座的插孔___(选填“a”“b”或“c”)应与地线相连．
19．如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、插孔的连接方式。
20．如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
参考答案
1．C
2．A
3．B
4．C
5．C
6．B
7．C
8．A
9．B
10．D
11．并 发光
12．并联 火线 地线
13．并联 地线（或大地、地）
14．220 并联 火
15．火 甲
16．笔尖金属体 有
17．标定 额定最大 4400 ①②
18．灯泡 b
19．
20．
