20.3 电磁铁 电磁继电器

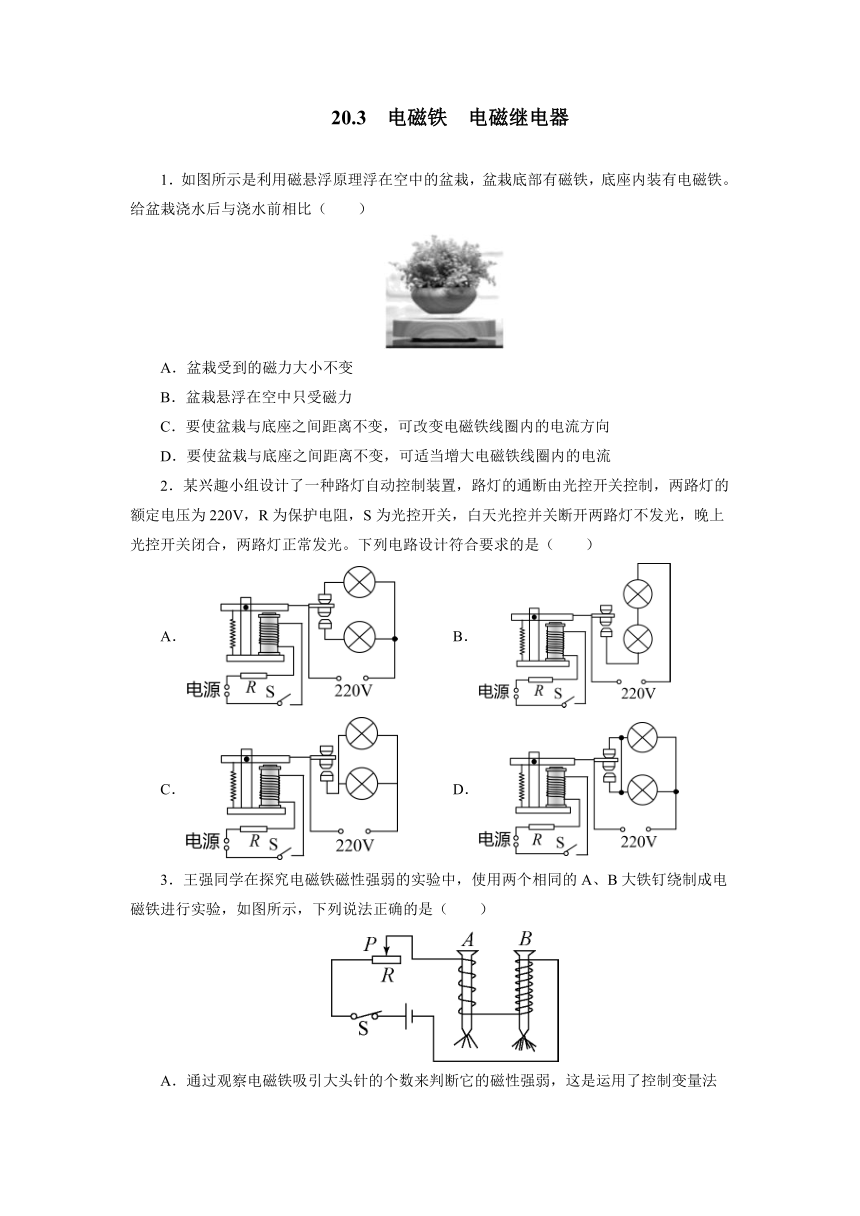

1．如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁铁，底座内装有电磁铁。给盆栽浇水后与浇水前相比（　　）
A．盆栽受到的磁力大小不变
B．盆栽悬浮在空中只受磁力
C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向
D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流
2．某兴趣小组设计了一种路灯自动控制装置，路灯的通断由光控开关控制，两路灯的额定电压为220V，R为保护电阻，S为光控开关，白天光控并关断开两路灯不发光，晚上光控开关闭合，两路灯正常发光。下列电路设计符合要求的是（　　）
A． B．
C． D．

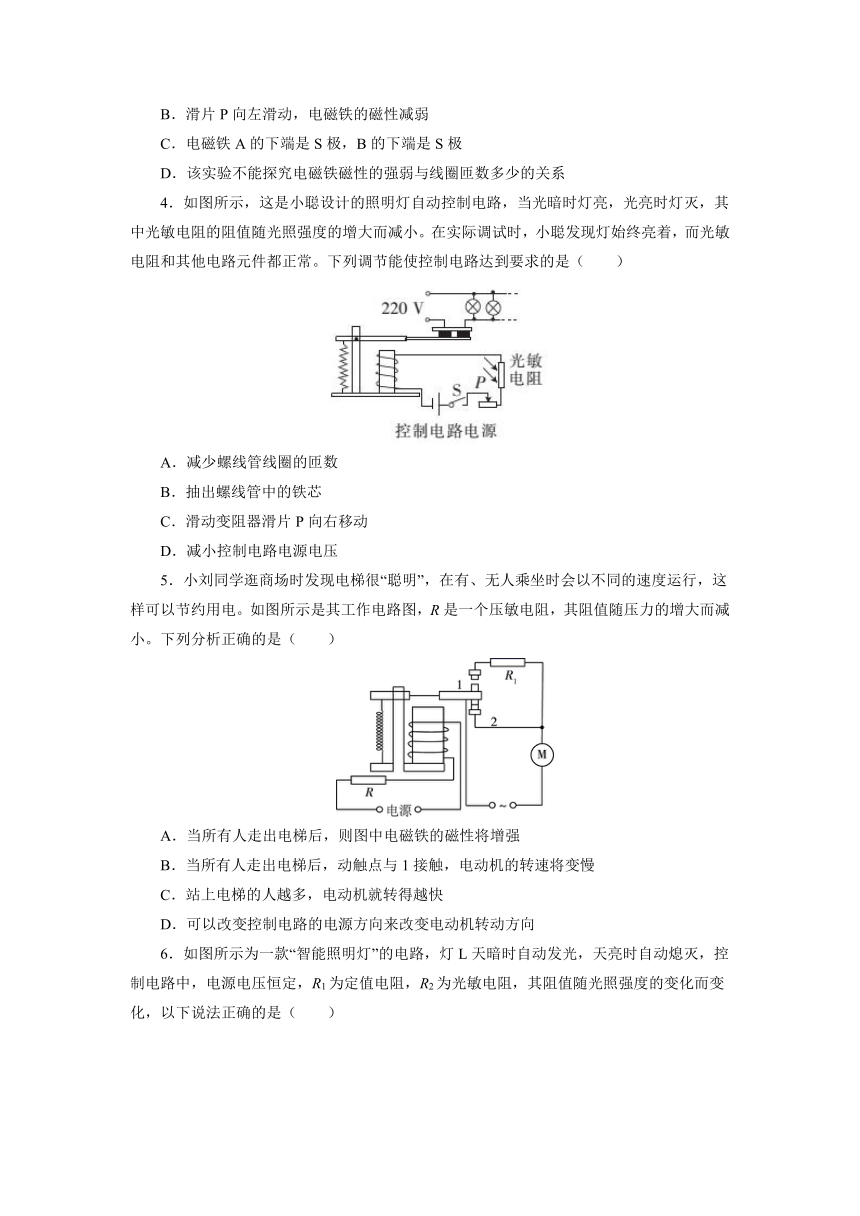

3．王强同学在探究电磁铁磁性强弱的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是（　　）
A．通过观察电磁铁吸引大头针的个数来判断它的磁性强弱，这是运用了控制变量法
B．滑片P向左滑动，电磁铁的磁性减弱
C．电磁铁A的下端是S极，B的下端是S极
D．该实验不能探究电磁铁磁性的强弱与线圈匝数多少的关系
4．如图所示，这是小聪设计的照明灯自动控制电路，当光暗时灯亮，光亮时灯灭，其中光敏电阻的阻值随光照强度的增大而减小。在实际调试时，小聪发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列调节能使控制电路达到要求的是（　　）
A．减少螺线管线圈的匝数
B．抽出螺线管中的铁芯
C．滑动变阻器滑片P向右移动
D．减小控制电路电源电压
5．小刘同学逛商场时发现电梯很“聪明”，在有、无人乘坐时会以不同的速度运行，这样可以节约用电。如图所示是其工作电路图，R是一个压敏电阻，其阻值随压力的增大而减小。下列分析正确的是（　　）
A．当所有人走出电梯后，则图中电磁铁的磁性将增强
B．当所有人走出电梯后，动触点与1接触，电动机的转速将变慢
C．站上电梯的人越多，电动机就转得越快
D．可以改变控制电路的电源方向来改变电动机转动方向

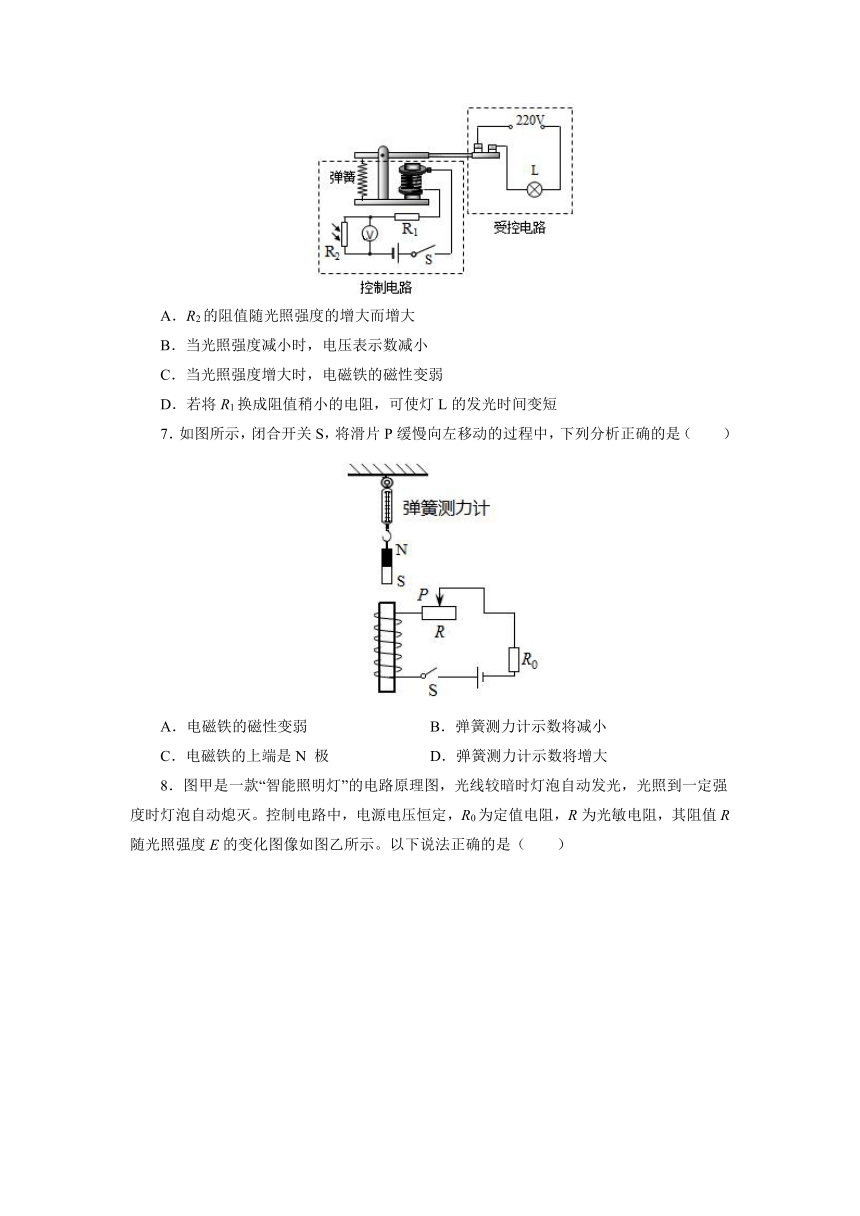

6．如图所示为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度的变化而变化，以下说法正确的是（　　）
A．R2的阻值随光照强度的增大而增大
B．当光照强度减小时，电压表示数减小
C．当光照强度增大时，电磁铁的磁性变弱
D．若将R1换成阻值稍小的电阻，可使灯L的发光时间变短
7．如图所示，闭合开关S，将滑片P缓慢向左移动的过程中，下列分析正确的是（　　）
A．电磁铁的磁性变弱 B．弹簧测力计示数将减小
C．电磁铁的上端是N 极 D．弹簧测力计示数将增大

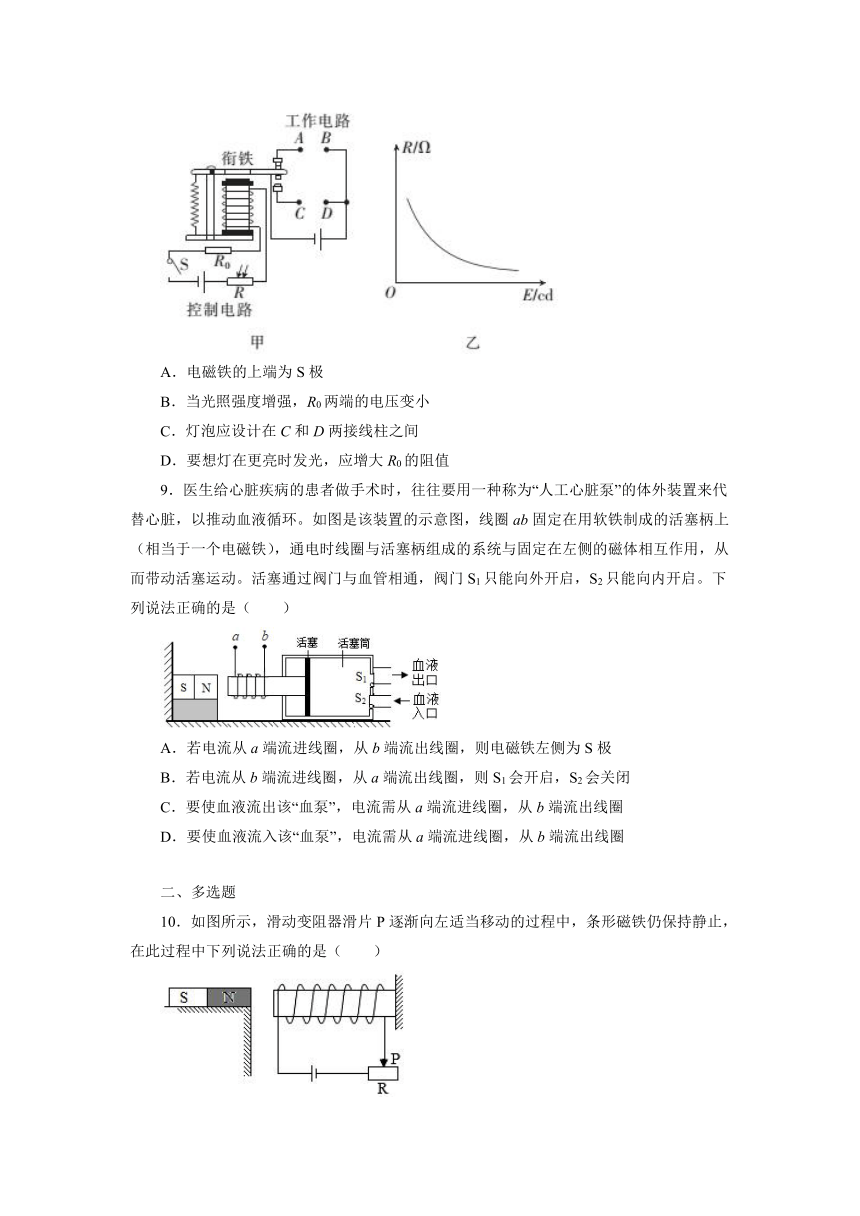

8．图甲是一款“智能照明灯”的电路原理图，光线较暗时灯泡自动发光，光照到一定强度时灯泡自动熄灭。控制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值R随光照强度E的变化图像如图乙所示。以下说法正确的是（　　）
A．电磁铁的上端为S极
B．当光照强度增强，R0两端的电压变小
C．灯泡应设计在C和D两接线柱之间
D．要想灯在更亮时发光，应增大R0的阻值
9．医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环。如图是该装置的示意图，线圈ab固定在用软铁制成的活塞柄上（相当于一个电磁铁），通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启。下列说法正确的是（　　）
A．若电流从a端流进线圈，从b端流出线圈，则电磁铁左侧为S极
B．若电流从b端流进线圈，从a端流出线圈，则S1会开启，S2会关闭
C．要使血液流出该“血泵”，电流需从a端流进线圈，从b端流出线圈
D．要使血液流入该“血泵”，电流需从a端流进线圈，从b端流出线圈
二、多选题
10．如图所示，滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是（　　）
A．电磁铁磁性逐渐增强 B．电磁铁左端为S极
C．电磁铁周围存在磁场 D．条形磁铁与电磁铁相互吸引
11．如图所示，是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号。下列说法正确的是（　　）
A．温度计中的水银是导体
B．温度降低到74℃以下，电铃响
C．电铃响且滑动变阻器的滑片P向左移动时，电磁铁磁性减弱
D．电铃响时，电磁铁右端是N极
12．如图所示为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光强度而变化，以下说法正确的是（　　）
A．R2的阻值随光照强度的增大而减小
B．当光照强度增大时，电压表示数增大
C．当光照强度减小时，电磁铁的磁性减小
D．若将R1换成阻值稍大的电阻，可缩短灯L的发光时间
13．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，夜晚天暗时自动发光，早晨天亮时自动熄灭。控制电路中，电源由两节干电池串联而成。R1为定值电阻，R2为光敏电阻，其阻值会随着光强的增大而______（选填“增大”、“不变”或“减小”）；控制电路长时间工作后，由于电池的“电力损耗”会导致电路电压下降，则天亮时灯自动熄灭时间______（选填“变早”、“不变”或“变晚”）。
14．如图所示是某同学设计的水位自动报警装置，当水位上升到与金属片A接触时，控制电路接通，此时，工作电路中的 ______（选填“灯亮”或“铃响”），通电螺线管上方为______（选填“N”或“S”）极。
15．如图所示的测量汽车流量的装置，当红外线照射到光控开关时电路处于断开状态，当有汽车经过时会挡住红外线，光控开关闭合，电子计数器计数一次。红外线______（选填“是”或“不是”）一种电磁波；图中电磁继电器相当于一个______（填“开关”或“电源”）；当电流通过线圈DE时，电子计数器______（选填“会”或“不会”）计数。
16．如图所示为自动空气开关的原理图，当电流______（选填“变大”“变小”或“不变”）时，电磁铁P吸引衔铁Q的力变大，使衔铁Q转动，闸刀S在弹簧作用下自动开启，当电流方向如图所示时，电磁铁P右端的磁极为______极。
17．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小。开关S1闭合，滑片移到某一位置，小磁针A端为______ 极。再闭合开关S2，要使指示灯变亮，则滑动变阻器的滑片P应该向移动______ （填“左”或“右”）
18．如图为某水位报警器的原理图，当水位达到某一高度时，控制电路被接通，报警器报警，这是利用电流的______效应使电磁铁具有磁性，进而将上方衔铁吸下来报警。已知红灯和绿灯上分别标有“220V 6W”和“220V 3W”的字样，在报警后，工作电路每秒消耗的电能为______J。
19．如图所示是探究电磁铁磁性特点的电路图，闭合开关后，其电磁铁的A端是______极，当滑动变阻器的滑片P向a端滑动时，电流表的示数______（选填“变大”“变小”或“不变”），电磁铁的磁性______（选填“变强”“变弱”或“不变”）。
20．一个空心小铁球漂浮在盛水的烧杯中，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的______极。当滑片P向左滑动，A端磁性______（选填”增大”、“减小”或“不变”），空心小铁球所受浮力______（选填“增大”、“减小”或“不变”）。
参考答案
1．D
2．C
3．C
4．C
5．B
6．D
7．B
8．D
9．C
10．AC
11．AD
12．AC
13．减小 变晚
14．铃响 S
15．是 开关 会
16．变大 S
17．S 左
18．磁 6
19．S 变小 变小
20．S 增大 增大
