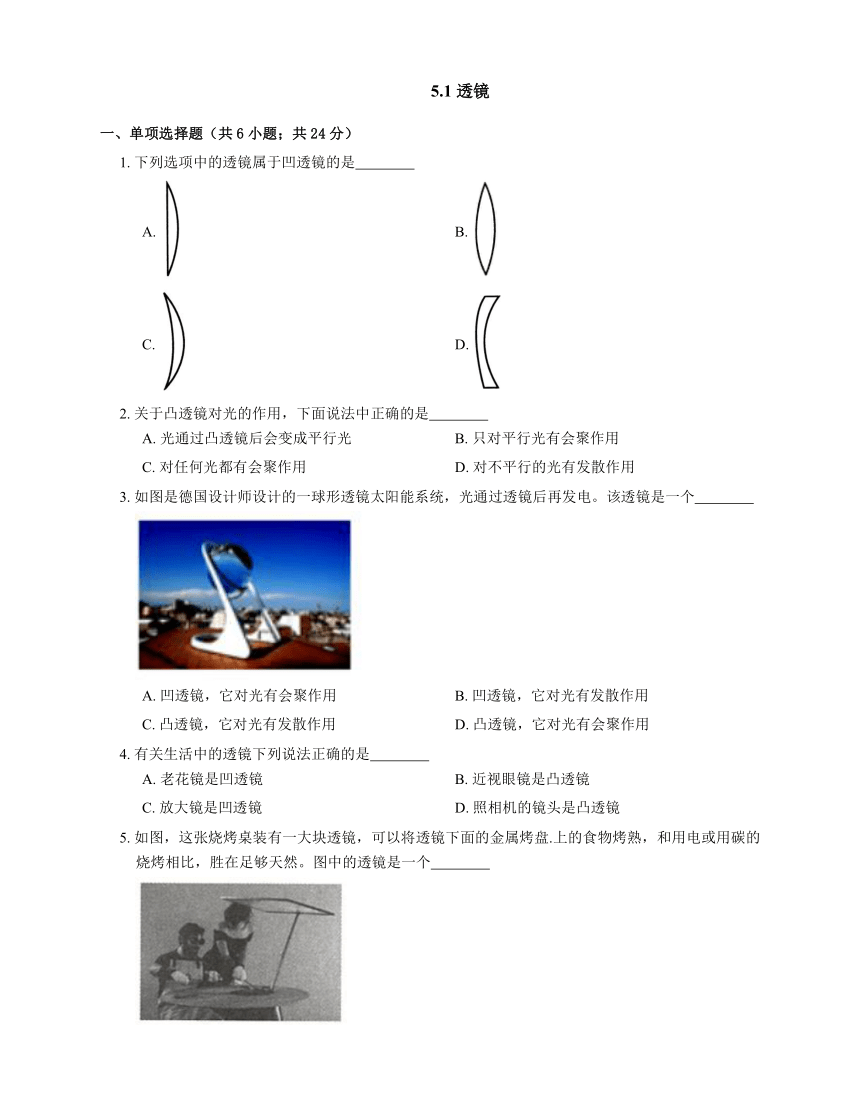

10566400124968005.1 透镜
一、单项选择题(共6小题;共24分)
1. 下列选项中的透镜属于凹透镜的是 ?
A. B.
C. D.
2. 关于凸透镜对光的作用,下面说法中正确的是 ?
A. 光通过凸透镜后会变成平行光 B. 只对平行光有会聚作用
C. 对任何光都有会聚作用 D. 对不平行的光有发散作用
3. 如图是德国设计师设计的一球形透镜太阳能系统,光通过透镜后再发电。该透镜是一个 ?
A. 凹透镜,它对光有会聚作用 B. 凹透镜,它对光有发散作用
C. 凸透镜,它对光有发散作用 D. 凸透镜,它对光有会聚作用
4. 有关生活中的透镜下列说法正确的是 ?
A. 老花镜是凹透镜 B. 近视眼镜是凸透镜
C. 放大镜是凹透镜 D. 照相机的镜头是凸透镜
5. 如图,这张烧烤桌装有一大块透镜,可以将透镜下面的金属烤盘.上的食物烤熟,和用电或用碳的烧烤相比,胜在足够天然。图中的透镜是一个 ?

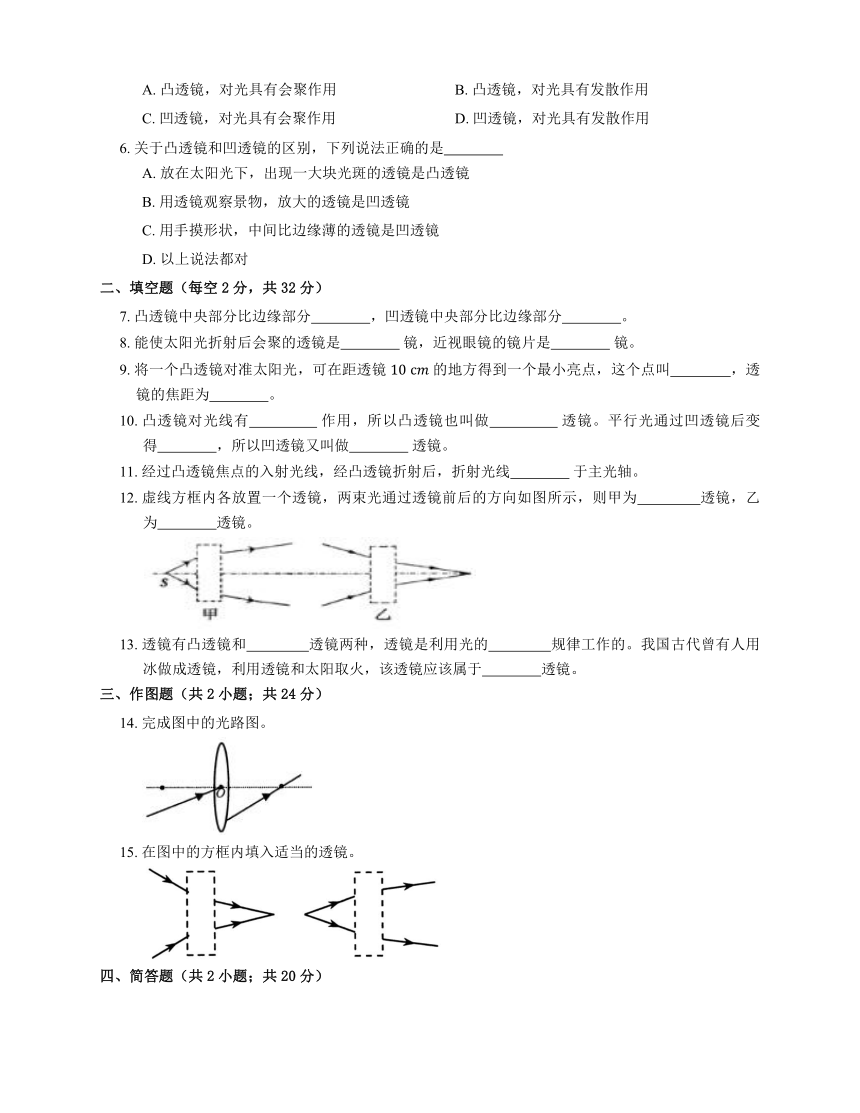

A. 凸透镜,对光具有会聚作用 B. 凸透镜,对光具有发散作用
C. 凹透镜,对光具有会聚作用 D. 凹透镜,对光具有发散作用
6. 关于凸透镜和凹透镜的区别,下列说法正确的是 ?
A. 放在太阳光下,出现一大块光斑的透镜是凸透镜
B. 用透镜观察景物,放大的透镜是凹透镜
C. 用手摸形状,中间比边缘薄的透镜是凹透镜
D. 以上说法都对
二、填空题(每空2分,共32分)
7. 凸透镜中央部分比边缘部分 ?,凹透镜中央部分比边缘部分 ?。
8. 能使太阳光折射后会聚的透镜是 ? 镜,近视眼镜的镜片是 ? 镜。
9. 将一个凸透镜对准太阳光,可在距透镜 10?cm 的地方得到一个最小亮点,这个点叫 ?,透镜的焦距为 ?。
10. 凸透镜对光线有 ? 作用,所以凸透镜也叫做 ? 透镜。平行光通过凹透镜后变得 ?,所以凹透镜又叫做 ? 透镜。
11. 经过凸透镜焦点的入射光线,经凸透镜折射后,折射光线 ? 于主光轴。
12. 虚线方框内各放置一个透镜,两束光通过透镜前后的方向如图所示,则甲为 ?透镜,乙为 ?透镜。
13. 透镜有凸透镜和 ?透镜两种,透镜是利用光的 ?规律工作的。我国古代曾有人用冰做成透镜,利用透镜和太阳取火,该透镜应该属于 ?透镜。
三、作图题(共2小题;共24分)
14. 完成图中的光路图。
15. 在图中的方框内填入适当的透镜。
四、简答题(共2小题;共20分)
16. 老师给小明一个凸透镜、一把刻度尺、一张白纸,让他测出这个凸透镜的焦距。请你帮助他完成。可画图辅助说明。
17. 舞台上用的一种追光灯是由凸透镜和光源组成的。要使它产生的平行光束照射到演员身上,光源应当放在什么位置?
答案
1. D
2. C
【解析】凸透镜对任何光束都有会聚作用。光束经过凸透镜的折射之后变得会聚一些,但是不一定要相交或平行。
3. D
【解析】凸透镜对光线有会聚作用,凹透镜对光线有发散的作用,该太阳能系统是利用太阳光通过凸透镜会聚后再发电,故ABC不符合题意,D符合题意。
4. D
【解析】A.老花镜可以治疗远视眼,是凸透镜,故A错误;
B.近视眼镜是凹透镜,故B错误;
C.放大镜是凸透镜,故C错误;
D.照相机的镜头是凸透镜,其是利用物体在 2 倍焦距以外,成倒立缩小实像的原理制作的,故D正确。
5. A
【解析】此透镜是一个凸透镜,对光具有会聚作用,可以将阳光聚焦照射到下面的金属烤盘上,将食物烤熟。
6. C
7. 厚;薄
8. 凸透;凹透
9. 焦点;10?cm
10. 会聚;会聚;发散;发散
11. 平行
12. 凸;凹
【解析】发光点 S 发出的两束光通过甲透镜后折射光线变得会聚了,因此应是凸透镜。由于凹透镜对光线有发散作用,故乙图中是凹透镜。
13. 凹;折射;凸
14.
【解析】据图可知,过光心的光线传播方向不变,且只有平行于主光轴的光线,经过凸透镜后才会会聚与焦点上,故如图所示:
15.
16. 太阳光聚焦法。具体做法是:将凸透镜正对太阳光,在凸透镜的另一边在白纸上找到最亮最清晰的点,用刻度尺量出凸透镜到纸上亮点的距离,此距离可以认为是该凸透镜的焦距。
17. 凸透镜能将平行光会聚在焦点上,根据光路可逆的原理,从焦点发出的光,经凸透镜折射后成为平行光,所以光源应当放在凸透镜的焦点上。
