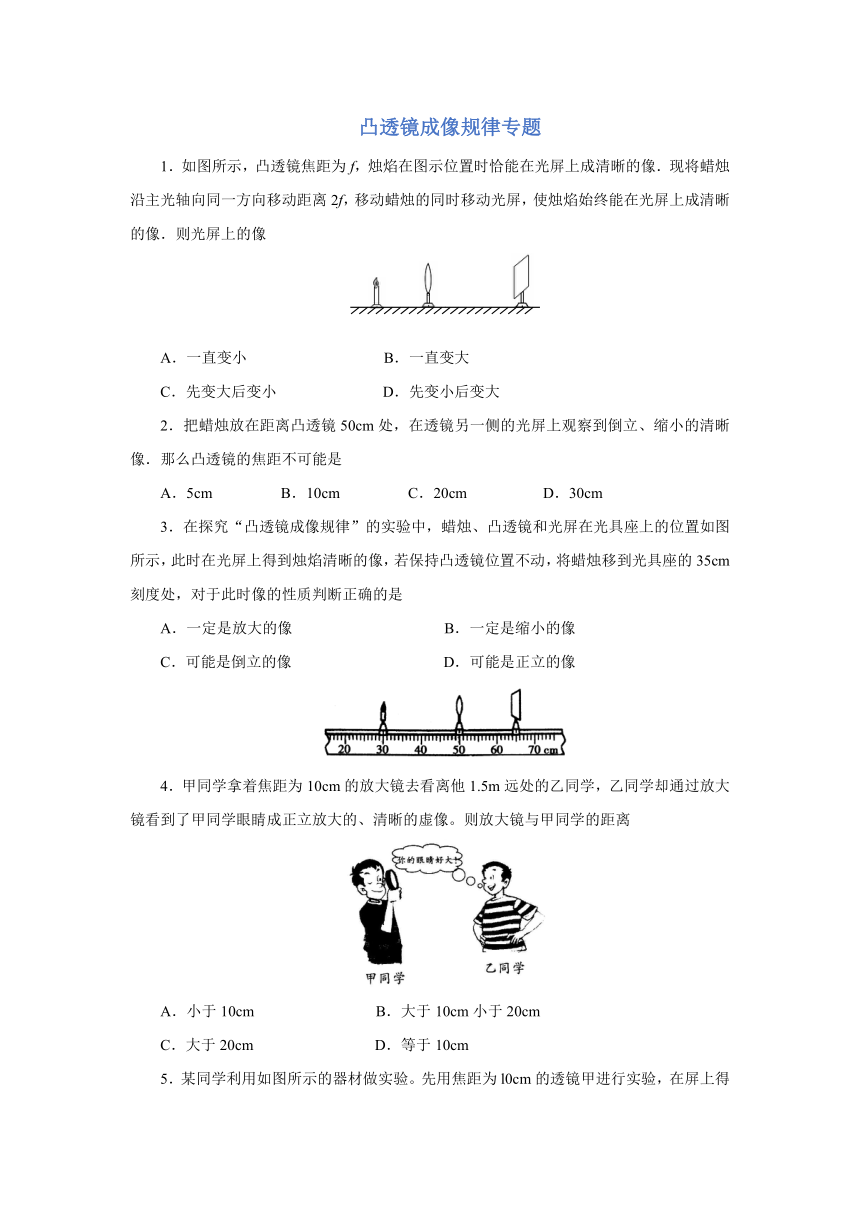

凸透镜成像规律专题
1．如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像．现将蜡烛沿主光轴向同一方向移动距离2f，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像．则光屏上的像
A．一直变小 B．一直变大
C．先变大后变小 D．先变小后变大
2．把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是
A．5cm B．10cm C．20cm D．30cm
3．在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像，若保持凸透镜位置不动，将蜡烛移到光具座的35cm刻度处，对于此时像的性质判断正确的是
A．一定是放大的像 B．一定是缩小的像
C．可能是倒立的像 D．可能是正立的像
4．甲同学拿着焦距为10cm的放大镜去看离他1.5m远处的乙同学，乙同学却通过放大镜看到了甲同学眼睛成正立放大的、清晰的虚像。则放大镜与甲同学的距离
A．小于10cm B．大于10cm小于20cm
C．大于20cm D．等于10cm

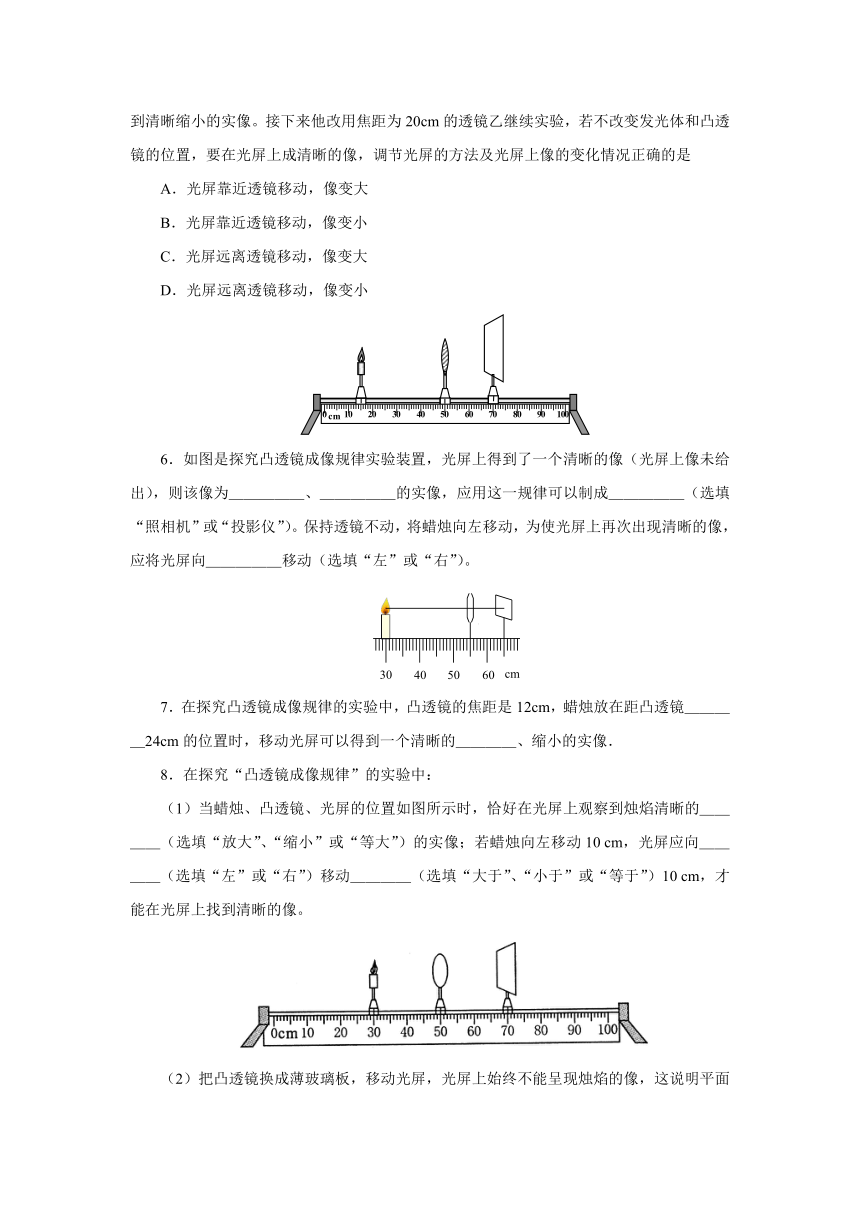

5．某同学利用如图所示的器材做实验。先用焦距为l0cm的透镜甲进行实验，在屏上得到清晰缩小的实像。接下来他改用焦距为20cm的透镜乙继续实验，若不改变发光体和凸透镜的位置，要在光屏上成清晰的像，调节光屏的方法及光屏上像的变化情况正确的是
A．光屏靠近透镜移动，像变大
B．光屏靠近透镜移动，像变小
C．光屏远离透镜移动，像变大
D．光屏远离透镜移动，像变小
6．如图是探究凸透镜成像规律实验装置，光屏上得到了一个清晰的像（光屏上像未给出），则该像为＿＿＿＿＿、＿＿＿＿＿的实像，应用这一规律可以制成＿＿＿＿＿（选填“照相机”或“投影仪”）。保持透镜不动，将蜡烛向左移动，为使光屏上再次出现清晰的像，应将光屏向＿＿＿＿＿移动（选填“左”或“右”）。
7．在探究凸透镜成像规律的实验中，凸透镜的焦距是12cm，蜡烛放在距凸透镜＿＿＿＿24cm的位置时，移动光屏可以得到一个清晰的＿＿＿＿、缩小的实像．
8．在探究“凸透镜成像规律”的实验中：
（1）当蜡烛、凸透镜、光屏的位置如图所示时，恰好在光屏上观察到烛焰清晰的＿＿＿＿（选填“放大”、“缩小”或“等大”）的实像；若蜡烛向左移动10 cm，光屏应向＿＿＿＿（选填“左”或“右”）移动＿＿＿＿（选填“大于”、“小于”或“等于”）10 cm，才能在光屏上找到清晰的像。
（2）把凸透镜换成薄玻璃板，移动光屏，光屏上始终不能呈现烛焰的像，这说明平面镜所成的像是＿＿＿＿像。

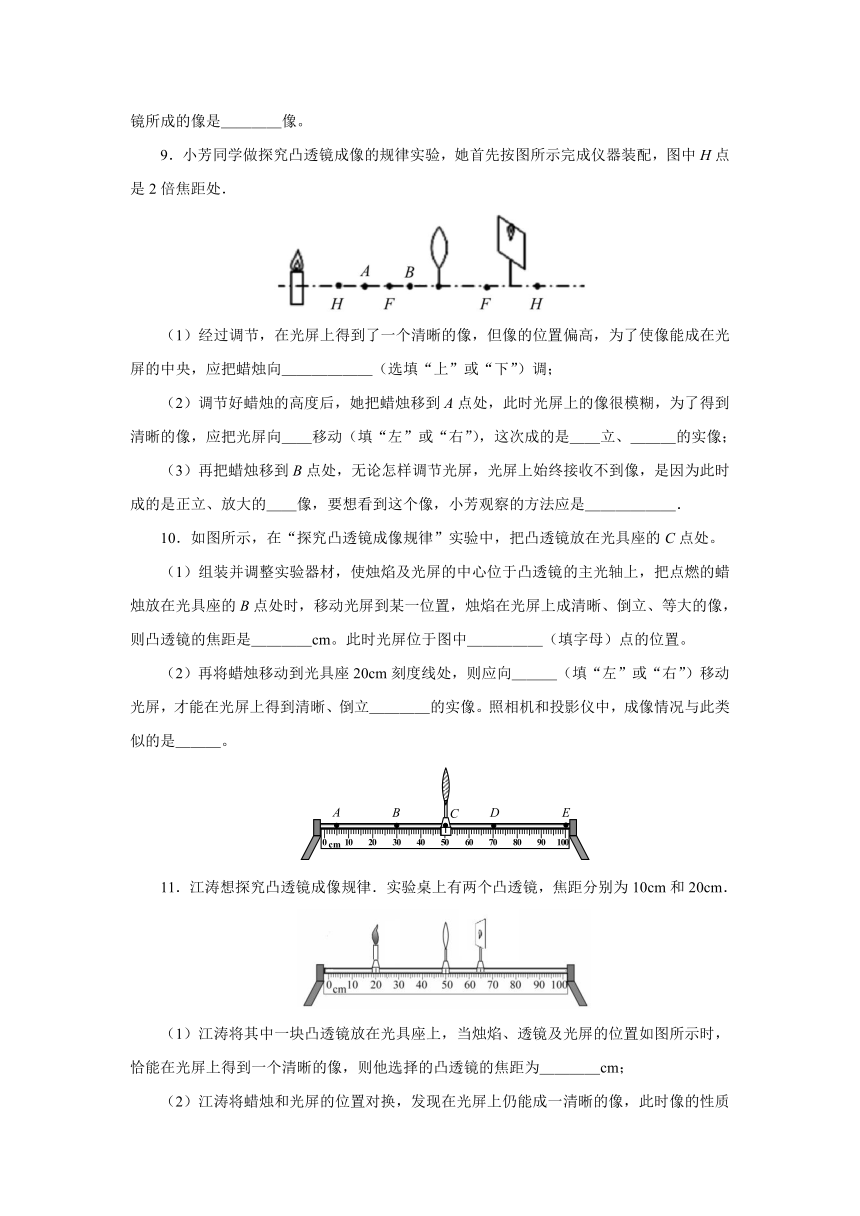

9．小芳同学做探究凸透镜成像的规律实验，她首先按图所示完成仪器装配，图中H点是2倍焦距处．
（1）经过调节，在光屏上得到了一个清晰的像，但像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向＿＿＿＿＿＿（选填“上”或“下”）调；
（2）调节好蜡烛的高度后，她把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向＿＿移动（填“左”或“右”），这次成的是＿＿立、＿＿＿的实像；
（3）再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的＿＿像，要想看到这个像，小芳观察的方法应是＿＿＿＿＿＿．
10．如图所示，在“探究凸透镜成像规律”实验中，把凸透镜放在光具座的C点处。
（1）组装并调整实验器材，使烛焰及光屏的中心位于凸透镜的主光轴上，把点燃的蜡烛放在光具座的B点处时，移动光屏到某一位置，烛焰在光屏上成清晰、倒立、等大的像，则凸透镜的焦距是＿＿＿＿cm。此时光屏位于图中＿＿＿＿＿（填字母）点的位置。
（2）再将蜡烛移动到光具座20cm刻度线处，则应向＿＿＿（填“左”或“右”）移动光屏，才能在光屏上得到清晰、倒立＿＿＿＿的实像。照相机和投影仪中，成像情况与此类似的是＿＿＿。
11．江涛想探究凸透镜成像规律．实验桌上有两个凸透镜，焦距分别为10cm和20cm．
（1）江涛将其中一块凸透镜放在光具座上，当烛焰、透镜及光屏的位置如图所示时，恰能在光屏上得到一个清晰的像，则他选择的凸透镜的焦距为＿＿＿＿cm；
（2）江涛将蜡烛和光屏的位置对换，发现在光屏上仍能成一清晰的像，此时像的性质是倒立、＿＿＿＿的实像；
（3）实验（2）中，不改变各元件的位置，江涛换了另一块凸透镜，调节光屏的位置，此时＿＿＿＿（填“能”或“不能”）在光屏上找到烛焰的像，这是因为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．
12．小明在探究凸透镜成像规律的实验中：
（1）正确安装调节好实验装置后，小明开始试验。图乙是他某次的实验情景，此时他在光屏上看到了烛焰清晰的像，生活中的＿＿＿＿＿就是利用这一原理制成的。
（2）当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜上半部分，则光屏上所成的像＿＿＿＿＿。（选填“完整”或“不完整”）
（3）如果保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离时，要想在光屏上再次得到清晰的像，应该在凸透镜和蜡烛之间放置一个焦距适当的＿＿＿＿＿（选填“凸透镜”或“凹透镜”）才能实现。＿＿＿＿＿（选填“近视”或“远视”）眼就是利用这种透镜矫正的。
（4）实验过程中，蜡烛在燃烧中不断缩短，导致光屏上的像向＿＿＿＿＿（选填“上”或“下”）移动。
13．在“探究凸透镜成像规律”的实验中：
甲 乙
（1）由图甲可知，该凸透镜的＿＿＿＿＿是15.00cm。
（2）实验前，在摆放凸透镜、蜡烛和光屏时要求三者的中心在同一水平高度，同时注意将＿＿＿＿＿（填“凸透镜”、“蜡烛”或“光屏”）摆放在另外两个元件的中间。
（3）如图乙所示，若想在光屏上（光屏未画出）得到烛焰清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四个位置中的＿＿＿＿＿位置。
（4）通过实验小明明白了照相机的成像原理，一次他在给兄弟班级照毕业像时，发现两旁还有同学没有进入观景框内，他应将照相机＿＿＿＿＿（填“靠近”或“远离”）被拍照的同学，这样才能在观景框内看到全班同学清晰的画面。
（5）小明进一步学习知道了眼球的成像原理。一束来自远处的光经眼球的角膜和晶状体折射后所成的像落在视网膜＿＿＿＿＿（填“前”或“后”），这就是近视眼，矫正方法是戴一副由＿＿＿＿＿（填“凸”或“凹”）透镜片做的眼镜。
14．小阳同学用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验，如图所示。
（1）要使像能够成在光屏的中央，应将凸透镜向＿＿＿（填“上”或“下”）调整；
（2）实验过程中，当烛焰距凸透镜30cm时，移动光屏至某一位置，在光屏上得到一个等大清晰的像，则该凸透镜的焦距是＿＿＿cm；
（3）接着使烛焰向左移动5cm，此时应该将光屏向＿＿＿（填“左”或“右”）移到某一位置，才能在屏上得到一个清晰的＿＿＿、＿＿＿的实像，照相机、投影仪、放大镜这三种光学仪器正常使用时，与这种成像情况一致的是＿＿＿。
15．小明同学用一个焦距未知的凸透镜、蜡烛、光屏、光具座探究凸透镜成像规律：
（1）如图甲可知，该凸透镜的焦距是＿＿＿＿cm．
（2）如图乙所示，若在光屏上（光屏未画出）能得到清晰放大的烛焰的像，则蜡烛可能置于凸透镜左边a、b、c、d四点中的＿＿＿＿点上（P是该凸透镜的2倍焦距处），此成像特点可应用在＿＿＿＿上．
（3）通过实验，小明发现蜡烛离凸透镜越远，光屏上得到的清晰像越＿＿＿＿（填“大”或“小”）．把蜡烛向凸透镜靠近时，要在光屏上成清晰的像，光屏应＿＿＿＿凸透镜（填“靠近”或“远离”），此时在光屏上成的清晰像是＿＿＿＿的（填“倒立”或“正立”）．
（4）实验中，光屏上已成清晰的、缩小的像，此时小明固定蜡烛和凸透镜，在光屏和凸透镜间放上自己所配戴的近视眼镜，若仍要在光屏上成清晰的像，则需将光屏向＿＿＿＿（填“靠近”或“远离”）凸透镜的方向移动，此时所成的清晰像为＿＿＿＿像（填“实”或“虚”）．
答案
A
D
A
A
C
倒立 缩小 照相机 左
大于 倒立的
（1）等大 左 小于 （2）虚
（1）上 （2）右 倒 放大（3）虚 从凸透镜的右侧透过凸透镜去观察
（1）10 D （2）左 缩小 照相机
（1）10 （2）放大 (3)不能 物距小于焦距（或蜡烛在凸透镜的焦距以内、u（1）照相机（或摄像机、摄像头） （2）完整
（3）凹透镜 近视 （4）上
焦距 凸透镜 c 远离 前 凹
（1）下 （2）15 （3）左 倒立 缩小 照相机
（1）11 （2）c 投影仪 （3）小 远离 倒立 （4）远离 实
