2021-2022学年人教版初中物理九年级上册 一课一练（11）串、并联电路中电流的规律（含答案）

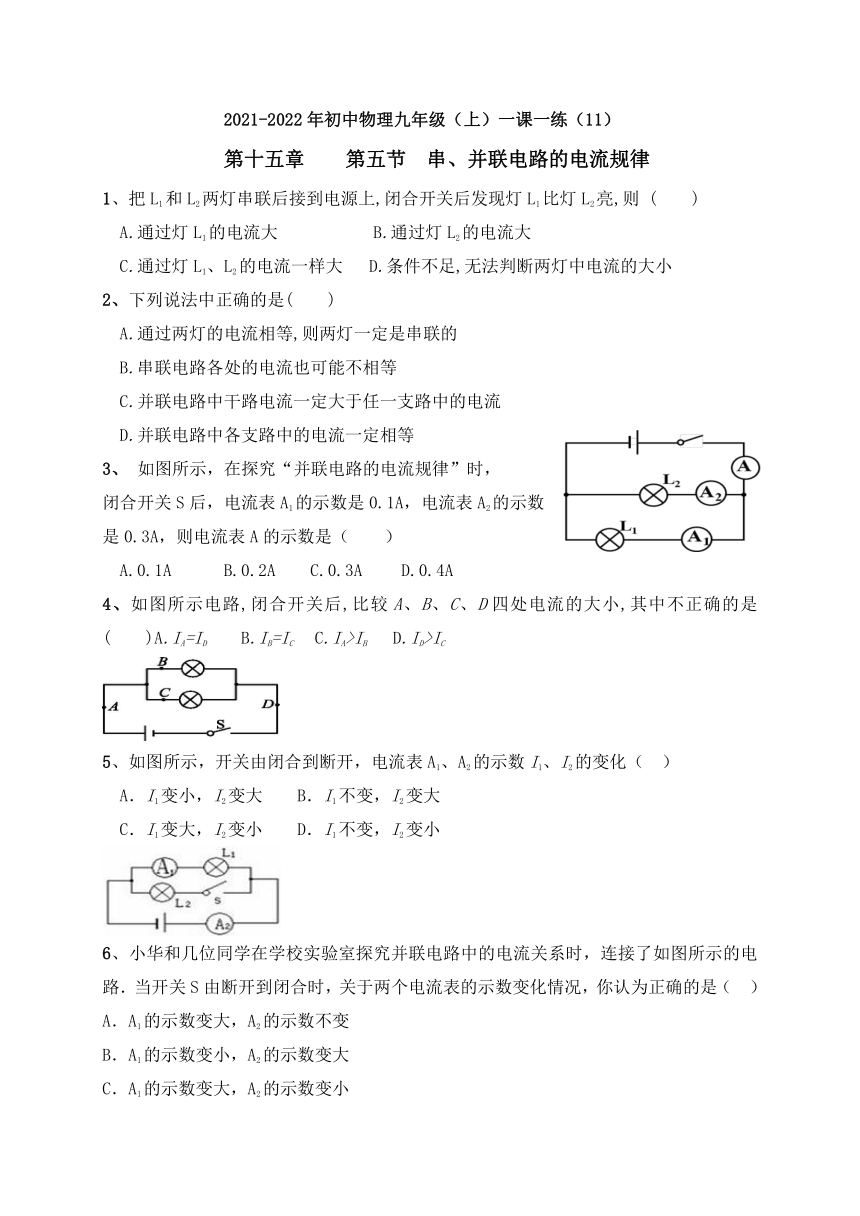

2021-2022年初中物理九年级（上）一课一练（11）
第十五章 第五节 串、并联电路的电流规律
1、把L1和L2两灯串联后接到电源上,闭合开关后发现灯L1比灯L2亮,则 (　　)
A.通过灯L1的电流大 B.通过灯L2的电流大
C.通过灯L1、L2的电流一样大 D.条件不足,无法判断两灯中电流的大小
2、下列说法中正确的是(　　)
A.通过两灯的电流相等,则两灯一定是串联的
B.串联电路各处的电流也可能不相等
C.并联电路中干路电流一定大于任一支路中的电流
D.并联电路中各支路中的电流一定相等
3、 如图所示，在探究“并联电路的电流规律”时，
闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数
是0.3A，则电流表A的示数是（　　）
A.0.1A B.0.2A C.0.3A D.0.4A
4、如图所示电路,闭合开关后,比较A、B、C、D四处电流的大小,其中不正确的是(　　)A.IA=ID 　B.IB=IC C.IA>IB 　D.ID>IC

5、如图所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化（ ）
A．I1变小，I2变大 B．I1不变，I2变大
C．I1变大，I2变小 D．I1不变，I2变小
6、小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路．当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（ ）A．A1的示数变大，A2的示数不变
B．A1的示数变小，A2的示数变大
C．A1的示数变大，A2的示数变小

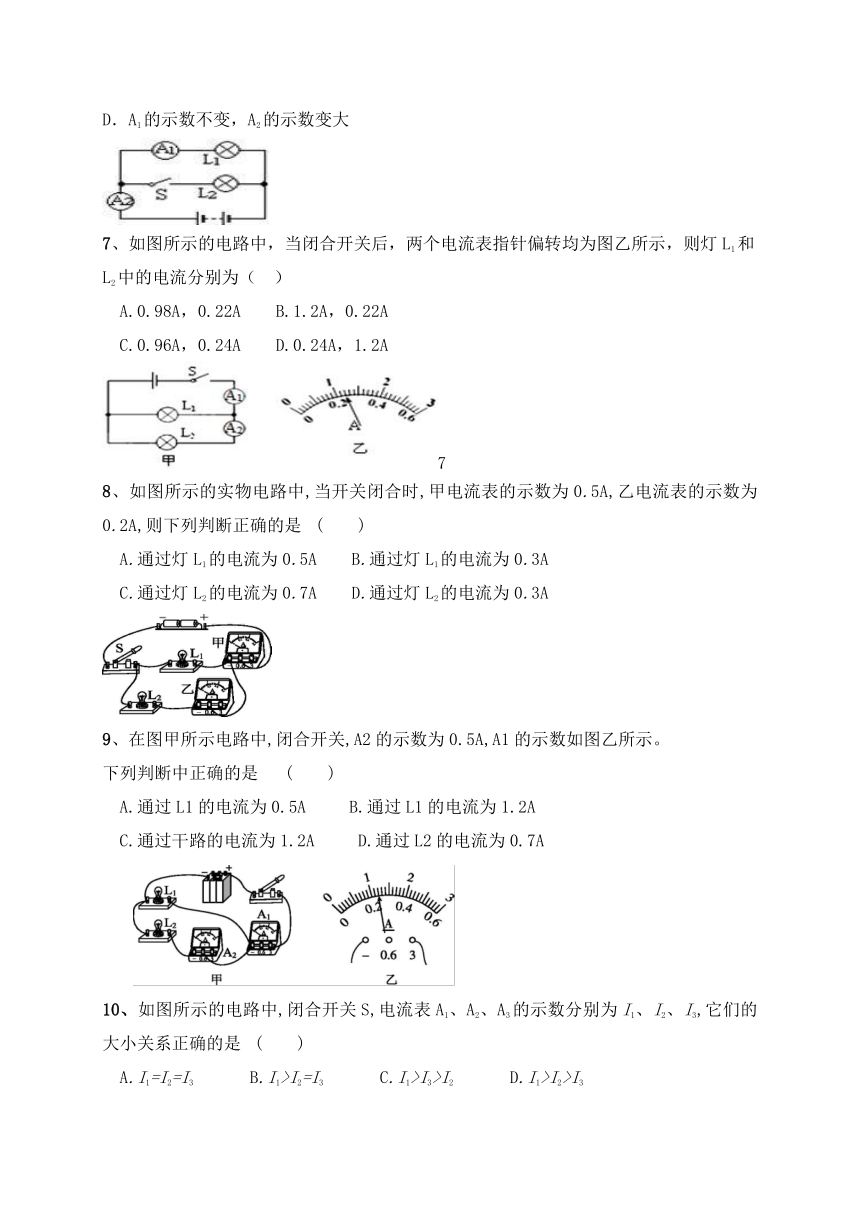

D．A1的示数不变，A2的示数变大

7、如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯L1和L2中的电流分别为（ ）
A.0.98A，0.22A B.1.2A，0.22A
C.0.96A，0.24A D.0.24A，1.2A
7
8、如图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5A,乙电流表的示数为0.2A,则下列判断正确的是 (　　)
A.通过灯L1的电流为0.5A B.通过灯L1的电流为0.3A
C.通过灯L2的电流为0.7A D.通过灯L2的电流为0.3A
9、在图甲所示电路中,闭合开关,A2的示数为0.5A,A1的示数如图乙所示。
下列判断中正确的是 (　　)
A.通过L1的电流为0.5A B.通过L1的电流为1.2A
C.通过干路的电流为1.2A D.通过L2的电流为0.7A
10、如图所示的电路中,闭合开关S,电流表A1、A2、A3的示数分别为I1、I2、I3,它们的大小关系正确的是 (　　)
A.I1=I2=I3 B.I1>I2=I3 C.I1>I3>I2 D.I1>I2>I3

11、如图甲所示的电路,闭合开关时,两灯泡均能发光。电路中两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别是 (　　)
A.0.8A,0.2A B.1A,1A C.0.2A,0.2A D.0.2A,1A

12、如图所示,当只闭合S1时,电流表的示数I1=0.2A,当S1、S2都闭合时,电流表的示数变化了0.3A,此时干路中的电流为I,则 (　　)
A.I1∶I=2∶3 B.流过灯L2的电流为0.3A
C.流过灯L1、L2的电流之比为2∶5
D.S2由闭合变为断开时,通过灯L1的电流变大

13、如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时,电流表A1无示数,电流表A2有正常示数;如果把两灯互换,闭合开关S后,两电流表均有正常示数。则该电路中存在的故障是 (　　)
A.L1断路 B.L1短路 C.L2断路 D.L2短路
14、左图中，电流表测量 （选填“L1”或“L2”）的电流。 右图中，电流表A测量 电流，测量L1所在支路电流的是电流表 （填“A”、“A1”或“A2”），测量L2所在支路电流的是电流表 （填“A”、“A1”或“A2”）。
15、在“探究串联电路中电流规律”的实验中,小明把灯泡L1、L2串联起来接到如图所示的电路中,分别把图中A、B、C各点断开,把电流表接入,第一次测量流过A、B、C三点的电流,看看它们之间什么关系。换上另外两个小灯泡,第二次测量流过三点的电流,看看是否还有同样的关系。
下表是两次测量的记录数据:
次数 A点的电流IA B点的电流IB C点的电流IC
第一次测量 0.3A 0.3A 1.5A
第二次测量 0.2A 0.2A 0.2A
(1)在连接电路时,开关S必须处于　　　　状态。?
(2)实验中所选择的两个小灯泡的规格应该是　　 (“相同”或“不相同”)的。
(3)用电流表测电流时,电流表应与被测电路　　　　(选填“串”或“并”)联,表格第一次测量数据中有一个电流值的测量明显有误,造成这一错误的原因是　 。?
(4)小明用电流表测A点的电流,还没闭合开关,就发现电流表的指针指在零刻度线的左侧,这是　　　　　　导致的。其他同学发现当开关闭合时,电流表的指针同样指在零刻度线的左侧,这是　　　　　　　　　导致的。
(5)结论: 　　　　　　　　　　　　　　　　　。
16、在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。
在连接两电流表的导线中，实际电荷定向移动方向是______（选填“向左”、
“向右”或“无规则运动”）；
（2）在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，
使指针归0；（3）通过L1、L2的电流分别是______A、______A。
17、小明根据如图所示甲、乙两电路图探究“串联电路和并联电路的电流关系”时,闭合开关后,测得图甲中a处电流为0.2A,则b处电流为　　　,c处电流为
　　　;测得图乙中a处电流为0.4A,b处电流为0.4A,则c处电流为　　　。?

18、如图所示电路中,L1和L2是两个不同规格的灯泡。问:
(1)只闭合S1时,若电流表A的示数为0.6A,则通过L1和L2的电流分别是多少?
(2)只闭合S2时,若电流表A的示数为0.2A,则通过L1和L2的电流分别是多少?
(3)当闭合S1和S3时,若电流表A的示数为0.9A,通过L1的电流为0.6 A,则通过L2的电流是多少?
2021-2022年初中物理九年级（上）一课一练（11）
第十五章 第五节 串、并联电路的电流规律
1C.2C.3D.4B.5D.6D.7C.8B.9C.10C.11A.12B.13A.14.L2；干路；A1；A2
15.(1)断开　(2)不相同　(3)串　电流表选用的是小量程却按照大量程读数了
(4)电流表未调零　电流表的正、负接线柱接反了
(5)串联电路中电流处处相等16. 0.2A　0.2A　0.8A
17.（1）向左 （2）调零螺丝 （3）0.76 0.24
18.(1)只闭合S1时,电路为L1的简单电路,电流表测电路中的电流,则通过L1的电流为0.6 A,通过L2的电流为0A。
(2)只闭合S2时,两灯泡串联,电流表测电路中的电流,因为串联电路中各处的电流相等,所以通过两灯泡的电流均为0.2A。
(3)当闭合S1和S3时,两灯泡并联,电流表测干路电流,因为并联电路中干路中的电流等于各支路电流之和,所以通过L2的电流:
I2=I-I1=0.9A-0.6A=0.3A。
