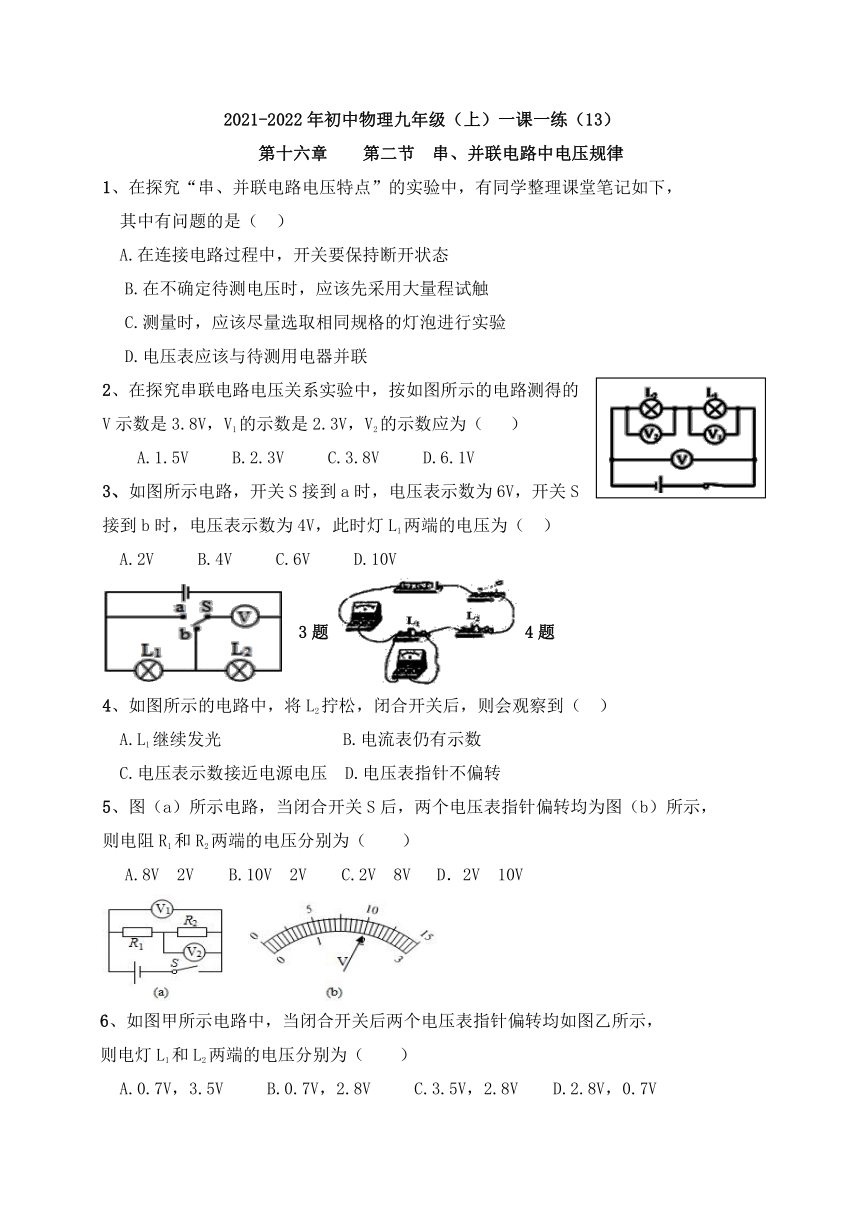

2021-2022年初中物理九年级（上）一课一练（13）
第十六章 第二节 串、并联电路中电压规律
1、在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，
其中有问题的是（　）
A.在连接电路过程中，开关要保持断开状态
B.在不确定待测电压时，应该先采用大量程试触
C.测量时，应该尽量选取相同规格的灯泡进行实验
D.电压表应该与待测用电器并联
2、在探究串联电路电压关系实验中，按如图所示的电路测得的V示数是3.8V，V1的示数是2.3V，V2的示数应为（ ）
A.1.5V B.2.3V C.3.8V D.6.1V
3、如图所示电路，开关S接到a时，电压表示数为6V，开关S接到b时，电压表示数为4V，此时灯L1两端的电压为（ ）
A.2V B.4V C.6V D.10V
3题4题
4、如图所示的电路中，将L2拧松，闭合开关后，则会观察到（ ）
A.L1继续发光 B.电流表仍有示数
C.电压表示数接近电源电压 D.电压表指针不偏转
5、图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，
则电阻R1和R2两端的电压分别为（　　）
A.8V 2V B.10V 2V C.2V 8V D．2V 10V

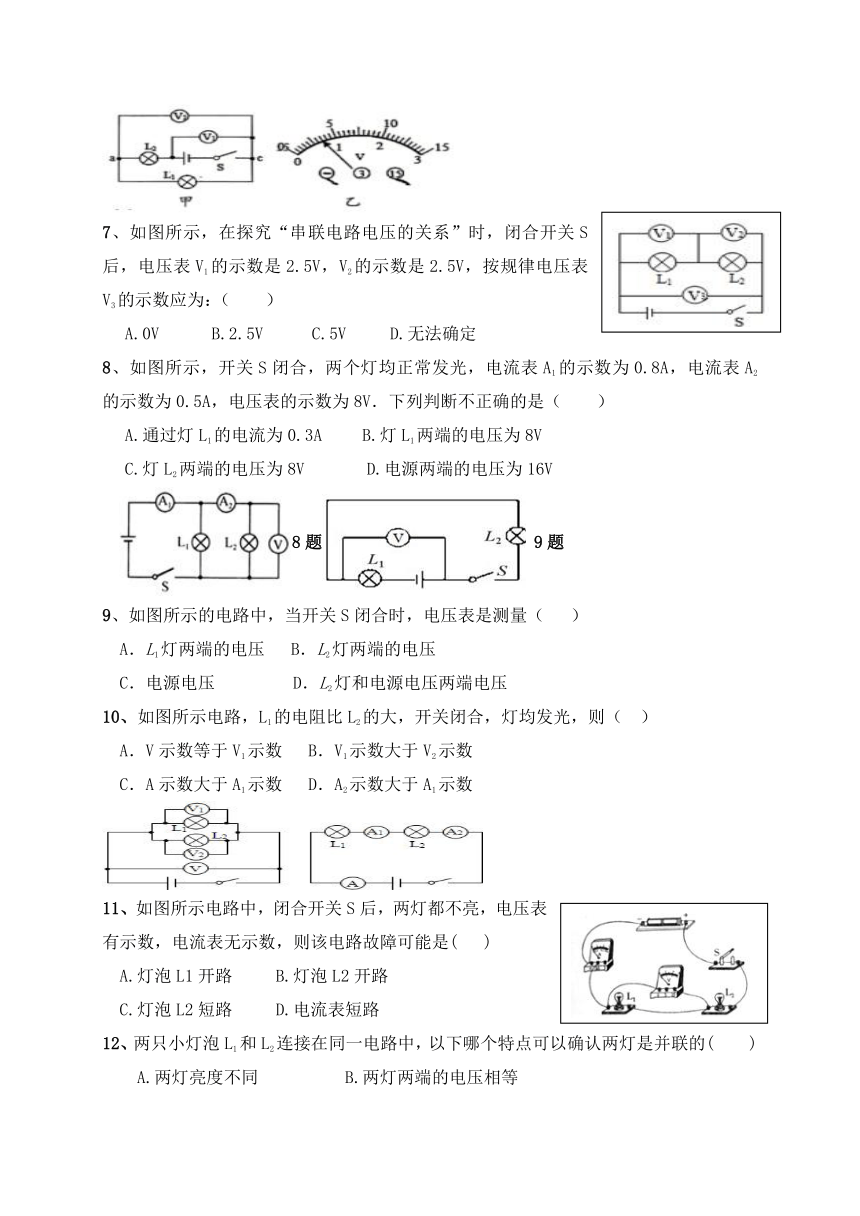

6、如图甲所示电路中，当闭合开关后两个电压表指针偏转均如图乙所示，
则电灯L1和L2两端的电压分别为（　　）
A.0.7V，3.5V B.0.7V，2.8V C.3.5V，2.8V D.2.8V，0.7V
7、如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是2.5V，按规律电压表V3的示数应为：（　　）
A.0V B.2.5V C.5V D.无法确定
8、如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V．下列判断不正确的是（　　）
A.通过灯L1的电流为0.3A B.灯L1两端的电压为8V
C.灯L2两端的电压为8V D.电源两端的电压为16V
8题 9题
9、如图所示的电路中，当开关S闭合时，电压表是测量（ ）
A．L1灯两端的电压 B．L2灯两端的电压
C．电源电压 D．L2灯和电源电压两端电压
10、如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（ ）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
11、如图所示电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是( )
A.灯泡L1开路 B.灯泡L2开路
C.灯泡L2短路 D.电流表短路
12、两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的( )
A.两灯亮度不同 B.两灯两端的电压相等
C.通过两灯的电流相等 D.通过两灯的电流不相等
13、教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，
则灯L1、L2两端的电压U1、U2的关系为（　　）
A.U1＞U2 B.U1＝U2 C.U1＜U2 D.无法确定
14、由两个灯泡、一个开关和电源（电压为3V）组成的电路中，闭合开关后，
两个灯泡都发光，下列说法中（　　）
①如果两个灯泡两端的电压相等，则它们一定是串联的；
②如果两个灯泡两端的电压相等，则它们一定是并联的；
③如果两个灯泡两端的电压都小于3V，则它们一定是串联的；
④如果一个灯泡两端的电压等于3V，则它们一定是并联的。
A.只有①②正确 B.只有①③正确 C.只有②④正确 D.只有③④正确
15、某同学按如图（a）所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac
三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A.连接电路的过程中不用考虑开关的状态
B.测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
C.连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D.实验时电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
16、如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表 B．a、b均为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
17、并联电路中电压的规律是（　　）A.并联电路中，各支路两端的电压相等
B.并联电路两端的电压等于各支路两端的电压之和
C.并联电路中的电压之间没有任何关系
D.并联电路中，电阻大的用电器两端电压小
18、两只灯泡将它们串联后接在某电路中，则通过它们的电流之比为
I1：I2＝　 　；若将它们并联后接在同一电路中，则它们两端的电压之比
为U1：U2＝　 　。
19、小刚在做探究串、并联电路电压规律的实验时，画出了如图所示的电路图：
记录实验数据如表1、表2所示。
分析可知，表1所示的实验记录与上图　 　（填“甲”或“乙”）
相符；表2所示的实验记录与上图　 　（填“甲”或“乙”）相符。
（2）由表1所示实验数据分析可知：　 　　 　 。
（3）由表2所示实验数据分析可知：　 　　 　 。
20、小刚和小丽在探究串联电路的电压关系，用三节干电池串联做电源，两只规格不同的小灯泡。小刚直接选用电压表的0﹣﹣3V量程测量L1 两端的电压时，小丽说这样不行，规范的操作方法应　 　。实验，得出了下表所示的一组数据，为了得出串联电路电压关系的普遍规律，他们还应当　 　。
L1两端电压/V L2两端电压/V 串联总电压/V
1.4 3.1 4.5
21、如图电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？

22、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．
2021-2022年初中物理九年级（上）一课一练（13）
第十六章 第二节 串、并联电路中电压规律
1C.2A.3A.4D.5A.6B.7C.8D.9B.10A.11A.12D.13B.14D.15D.16C.17A.
18.1:1； 1:1; 19.（1）乙；甲；（2）并联电路各支路两端电压相等；
（3）串联电路总电压等于各总部分电压之和。
20.（1）先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量；（2）换用规格不同的灯泡，再重复做几次。
21.通过L1的电流为0.1A，L2两端的电压为6V．
22.（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
