2021-2022学年人教版初中物理九年级上册 一课一练（12）电压（含答案）

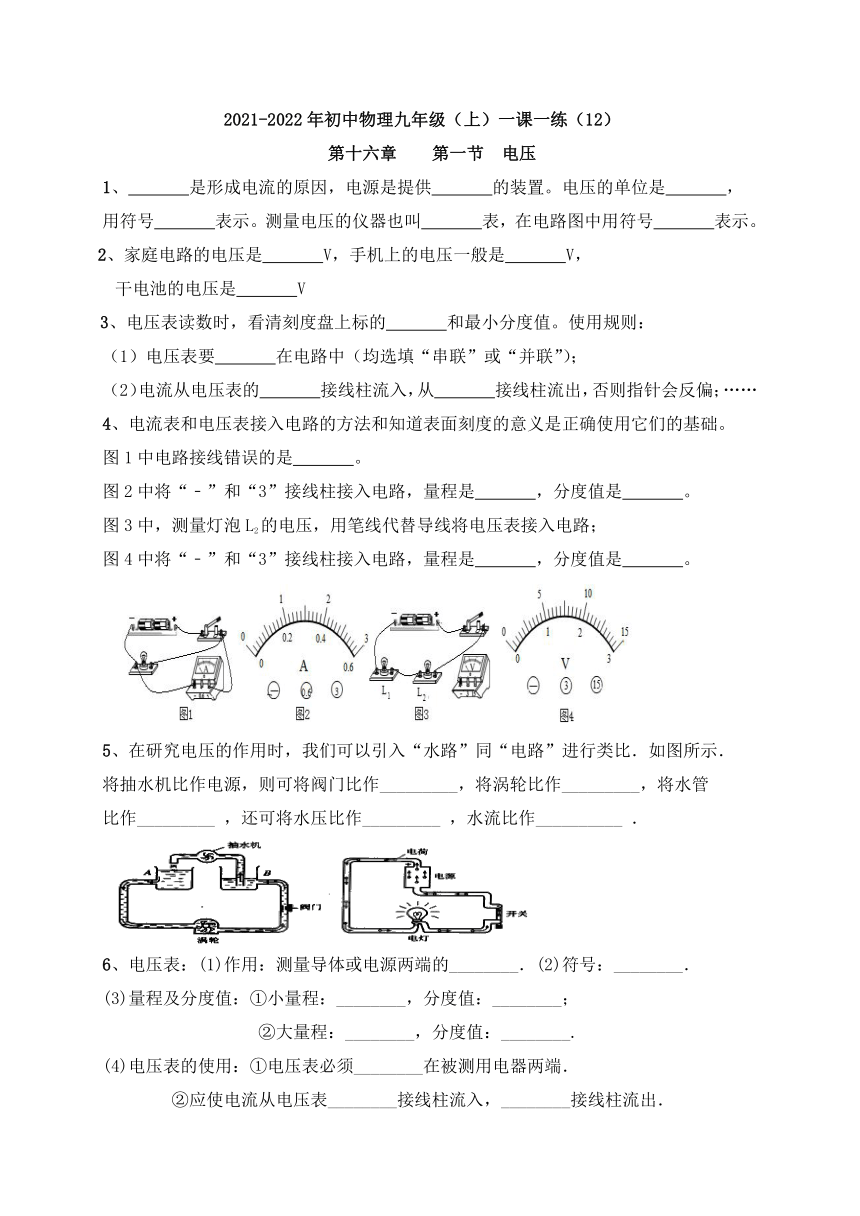

2021-2022年初中物理九年级（上）一课一练（12）
第十六章 第一节 电压
1、　 　是形成电流的原因，电源是提供　 　的装置。电压的单位是　 　，
用符号　 　表示。测量电压的仪器也叫　 　表，在电路图中用符号　 　表示。
2、家庭电路的电压是　 　V，手机上的电压一般是　 　V，
干电池的电压是　 　V
3、电压表读数时，看清刻度盘上标的　 　和最小分度值。使用规则：
（1）电压表要　 　在电路中（均选填“串联”或“并联”）；
（2）电流从电压表的　 　接线柱流入，从　 　接线柱流出，否则指针会反偏；……
4、电流表和电压表接入电路的方法和知道表面刻度的意义是正确使用它们的基础。
图1中电路接线错误的是　 　。
图2中将“﹣”和“3”接线柱接入电路，量程是　 　，分度值是　 　。
图3中，测量灯泡L2的电压，用笔线代替导线将电压表接入电路；
图4中将“﹣”和“3”接线柱接入电路，量程是　 　，分度值是　 　。
5、在研究电压的作用时，我们可以引入“水路”同“电路”进行类比．如图所示．
将抽水机比作电源，则可将阀门比作_________，将涡轮比作_________，将水管
比作_________ ，还可将水压比作_________ ，水流比作__________ ．
6、电压表：(1)作用：测量导体或电源两端的________．(2)符号：________．
(3)量程及分度值：①小量程：________，分度值：________；
②大量程：________，分度值：________.
(4)电压表的使用：①电压表必须________在被测用电器两端．
②应使电流从电压表________接线柱流入，________接线柱流出．

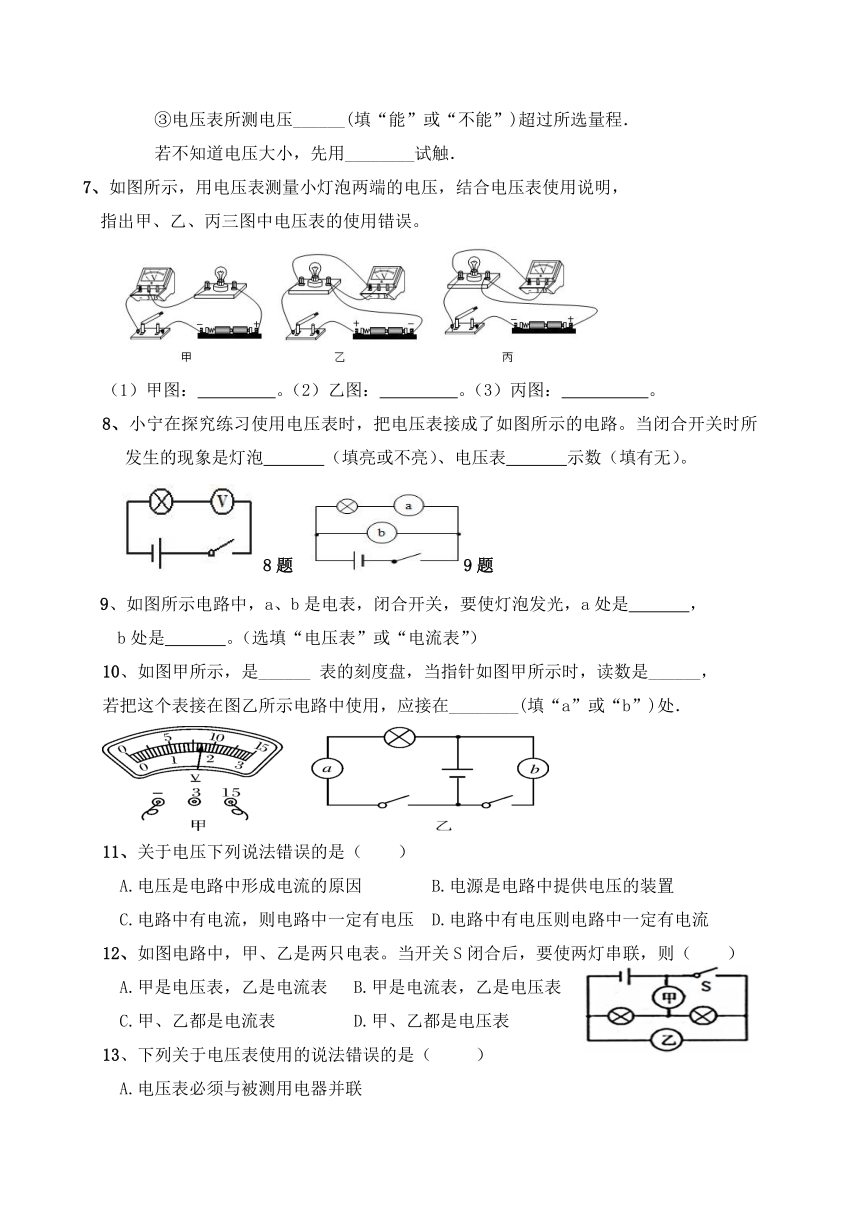

③电压表所测电压______(填“能”或“不能”)超过所选量程．
若不知道电压大小，先用________试触．
7、如图所示，用电压表测量小灯泡两端的电压，结合电压表使用说明，
指出甲、乙、丙三图中电压表的使用错误。
（1）甲图：　 　 。（2）乙图：　 　。（3）丙图：　 　。
8、小宁在探究练习使用电压表时，把电压表接成了如图所示的电路。当闭合开关时所发生的现象是灯泡　 　（填亮或不亮）、电压表　 　示数（填有无）。
8题 9题
9、如图所示电路中，a、b是电表，闭合开关，要使灯泡发光，a处是　 　，
b处是　 　。（选填“电压表”或“电流表”）
10、如图甲所示，是______ 表的刻度盘，当指针如图甲所示时，读数是______，
若把这个表接在图乙所示电路中使用，应接在________(填“a”或“b”)处．
11、关于电压下列说法错误的是（ ）
A.电压是电路中形成电流的原因 B.电源是电路中提供电压的装置
C.电路中有电流，则电路中一定有电压 D.电路中有电压则电路中一定有电流
12、如图电路中，甲、乙是两只电表。当开关S闭合后，要使两灯串联，则（ ）
A.甲是电压表，乙是电流表 B.甲是电流表，乙是电压表
C.甲、乙都是电流表 D.甲、乙都是电压表
13、下列关于电压表使用的说法错误的是（ ）
A.电压表必须与被测用电器并联
B.电压表千万不能直接连在电源两端
C.应使电流表从电压表“+”接线柱流入，从“-”接线柱流入
D.连接电压表时，应同时考虑到电压表的量程和分度值
14、如图所示电路，只闭合时电压表的示数为；只闭合时电压表的示数为；若、同时闭合，电压表示数为关于三个电压值的大小，正确的是??
A. B. C. D.
14题 15题
15、如图所示的电路中a、b是电表，闭合开关要使电灯发光，则( )
A．a、b都是电流表 B．a、b都是电压表
C．a是电流表，b是电压表 D．a是电压表，b是电流表
16、如图所示，其中电压表和电流表的读数分别是（　　）
A.12.5V 2A B.2.5V 0.4A C.2.5V 2A D.12.5V 0.4A
17、如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（　　）
A.B.C.D.
18、关于电压的作用，下列说法正确的是（ ）
A.电压使电荷定向移动形成电流
B.电压使导体中产生大量自由电荷形成电流
C.电压使自由电荷定向移动形成电流
D.电压只能使自由电子定向移动形成电流
19、一个电源的正负极模糊了，用如图所示的四种实验方法来判断。不正确的是（ ）
A.甲：闭合开关后，若灯泡发光，则电池的左端是正极
B.乙：闭合开关后，若二极管发光，则电池的右端是正极
C.丙：闭合开关后，若电流表指针向左偏转，则电池的左端是正极
D.丁：闭合开关后，若电压表指针向右偏转，则电池的右端是正极
20、下列电路图中正确的是（　　）
21、图中，要求同时满足四个条件：①两灯泡并联，②开关同时控制两盏灯，
③电压表测灯L1的电压，④电流表测L2的电流；正确的连图是（　　）
22、请将图中的器材连接完整并画出电路图。要求：两灯串联，电压表只测L，灯两端的电压。
2021-2022年初中物理九年级（上）一课一练（12）
第十六章 第一节 电压
1、电压；电压；伏特；V；电压；。2、220；3.7；1.5。
3、量程；（1）并联；（2）正；负。
4、（1）电流表；（2）0～3A；0.1A。（3）如上图；（4）0～3V；0.1V。
开关、用电器、导线、电压、电流，
电压；（3）0--3；0.1；0-15；0.5；（4）并联；正；负；不能；大量程；
7.（1）电压表与灯串联了；（2）电压表正负接线柱接反了；
（3）电压表选用的量程过大。8.不亮；有。9.电流表；电压表。
10.电压表； 8.5； b；11B.12D.13B.14C.15C.16B.17D.18C.19A.20B.21A.22略
