2021-2022学年人教版初中物理九年级上册 一课一练（17）欧姆定律（含答案）

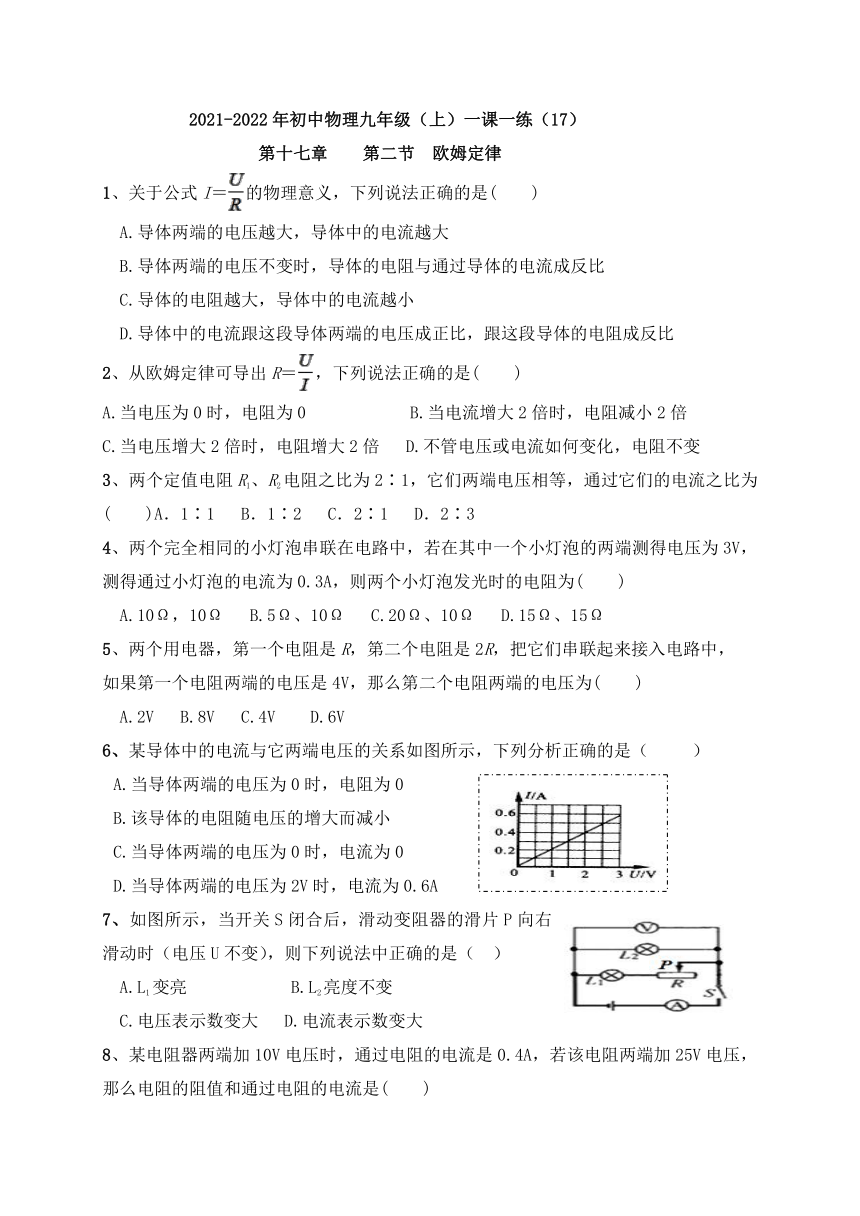

2021-2022年初中物理九年级（上）一课一练（17）
第二节 欧姆定律
1、关于公式I＝的物理意义，下列说法正确的是(　　)
A.导体两端的电压越大，导体中的电流越大
B.导体两端的电压不变时，导体的电阻与通过导体的电流成反比
C.导体的电阻越大，导体中的电流越小
D.导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
2、从欧姆定律可导出R＝，下列说法正确的是(　　)
A.当电压为0时，电阻为0 B.当电流增大2倍时，电阻减小2倍
C.当电压增大2倍时，电阻增大2倍 D.不管电压或电流如何变化，电阻不变
3、两个定值电阻R1、R2电阻之比为2∶1，它们两端电压相等，通过它们的电流之比为(　　)A．1∶1 B．1∶2 C．2∶1 D．2∶3
4、两个完全相同的小灯泡串联在电路中，若在其中一个小灯泡的两端测得电压为3V，测得通过小灯泡的电流为0.3A，则两个小灯泡发光时的电阻为(　　)
A.10Ω，10Ω B.5Ω、10Ω C.20Ω、10Ω D.15Ω、15Ω
5、两个用电器，第一个电阻是R，第二个电阻是2R，把它们串联起来接入电路中，
如果第一个电阻两端的电压是4V，那么第二个电阻两端的电压为(　　)
A.2V B.8V C.4V D.6V
6、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（? ）
A.当导体两端的电压为0时，电阻为0??
B.该导体的电阻随电压的增大而减小
C.当导体两端的电压为0时，电流为0???
D.当导体两端的电压为2V时，电流为0.6A
7、如图所示，当开关S闭合后，滑动变阻器的滑片P向右滑动时（电压U不变），则下列说法中正确的是（ ）
A.L1变亮??? ?B.L2亮度不变???
C.电压表示数变大? D.电流表示数变大

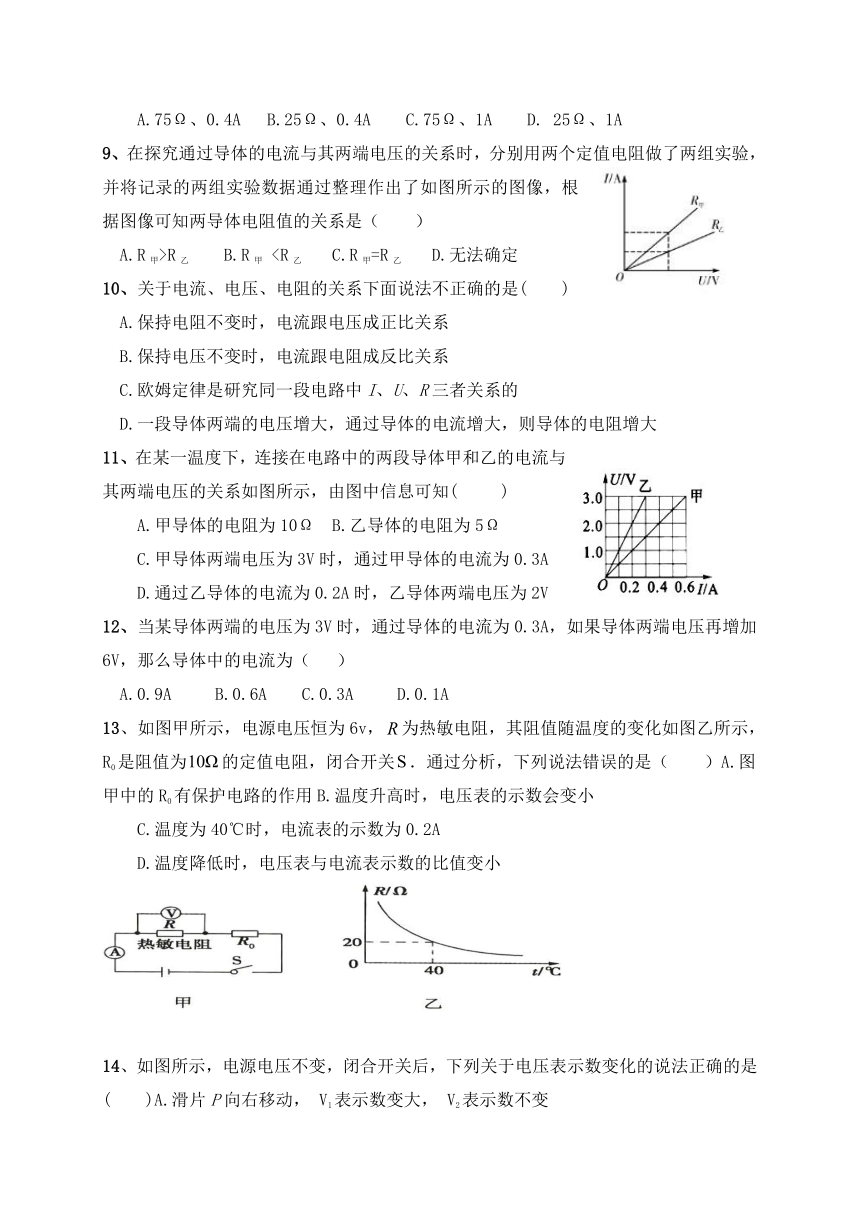

8、某电阻器两端加10V电压时，通过电阻的电流是0.4A，若该电阻两端加25V电压，那么电阻的阻值和通过电阻的电流是(　　)
A.75Ω、0.4A B.25Ω、0.4A C.75Ω、1A D. 25Ω、1A
9、在探究通过导体的电流与其两端电压的关系时，分别用两个定值电阻做了两组实验，并将记录的两组实验数据通过整理作出了如图所示的图像，根据图像可知两导体电阻值的关系是（　　）
A.R甲>R乙 B.R甲 10、关于电流、电压、电阻的关系下面说法不正确的是(　　)
A.保持电阻不变时，电流跟电压成正比关系
B.保持电压不变时，电流跟电阻成反比关系
C.欧姆定律是研究同一段电路中I、U、R三者关系的
D.一段导体两端的电压增大，通过导体的电流增大，则导体的电阻增大
11、在某一温度下，连接在电路中的两段导体甲和乙的电流与其两端电压的关系如图所示，由图中信息可知(?? )
A.甲导体的电阻为10Ω B.乙导体的电阻为5Ω
C.甲导体两端电压为3V时，通过甲导体的电流为0.3A
D.通过乙导体的电流为0.2A时，乙导体两端电压为2V
12、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端电压再增加6V，那么导体中的电流为（ ）
A.0.9A B.0.6A C.0.3A D.0.1A
13、如图甲所示，电源电压恒为6v，为热敏电阻，其阻值随温度的变化如图乙所示，R0是阻值为的定值电阻，闭合开关．通过分析，下列说法错误的是（　　）A.图甲中的R0有保护电路的作用B.温度升高时，电压表的示数会变小
C.温度为40℃时，电流表的示数为0.2A
D.温度降低时，电压表与电流表示数的比值变小
14、如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是(　　)A.滑片P向右移动， V1表示数变大， V2表示数不变
B.滑片P向右移动， V1表示数变小， V2表示数变大
C.滑片P向左移动， V1表示数变小， V2表示数变大
D.滑片P向左移动， V1表示数变大， V2表示数不变
15、如图，电源电压U保持不变，当滑动变阻器的滑片P由b端滑向a端的过程中，下列说法中正确的是(　　)
A.电压表 V1示数不变，电压表 V2示数变大
B.电压表 V1示数不变，电压表 V2示数变小
C.电压表 V1示数变大，电压表 V2示数变大
D.电压表 V1示数变小，电压表 V2示数变小
16、如图所示的电路中，电流表的示数为0.2A，电压表的示数为4V，则导体R的阻值是(　　)
A.0.2Ω B.5Ω C.80Ω D.20Ω
17、如图所示，滑动变阻器的滑片P向右滑动时，那么(　　)A．V示数变大，A示数变小
B．V示数不变，A示数变小
C．V示数不变，A示数变大
D．V，A的示数都变小
18、交警查“酒驾”的测试仪内部有一个酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度的增大而减小。测试位电路主要由气敏电阻R、定值电阻R0和电压表组成酒精气体的浓度通过电压表示数反映，司机呼出的酒精气体浓度越大，电压表的示数就越大。下列符合要求的电路图是（ ）
A. B. C. D.
19、如图所示，电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，电流表示数为0.3A，则电源电压为________V；同时闭合开头S1、S2，电流表示数为0.5A，则R2的阻值为________Ω。
19题20题
20、如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为__________V；若断开开关，电压表示数将__________（选填“变大”“变小”或“不变”）。
21、图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度_________；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为_____________V。
22、一个15Ω的定值电阻接在电压为6V的电路中，通过它的电流是多少？
23、一段导体的电阻是6Ω，通过它的电流是0.5 A，此导体两端的电压是多少？当导体两端的电压是6V时，通过它的电流是多少？电阻是多少？
24、如图所示的电路中，电阻R1的阻值为20 Ω.闭合开关S，电流表A1的示数为
1.5A，电流表A2的示数为0.6A，求：
(1)电源电压；(2)电阻R2的阻值．

25、如图所示电路，电源电压为6 V，当S断开时，电流表的示数为1 A；S闭合时，电流表的读数为1.5安．求：(1)电阻R1的阻值．(2)电阻R2的阻值．
2021-2022年初中物理九年级（上）一课一练（17）
第十七章 第二节 欧姆定律
1D.2D.3B.4A.5B.6C.7B.8D.9B.10D.11D.12A.13B.14D.15A.16D.17A.18A.
19、 6 ； 30； 20、 1 变大； 21、（1）变暗 （2）1.7
22、 0.4A； 23、 3V；6Ω；1A； 24、 18 V；30 Ω.
25、6Ω；12 Ω.
