2021-2022学年人教版初中物理九年级上册 一课一练（19）欧姆定律在串、并联电路中的应用（含答案）

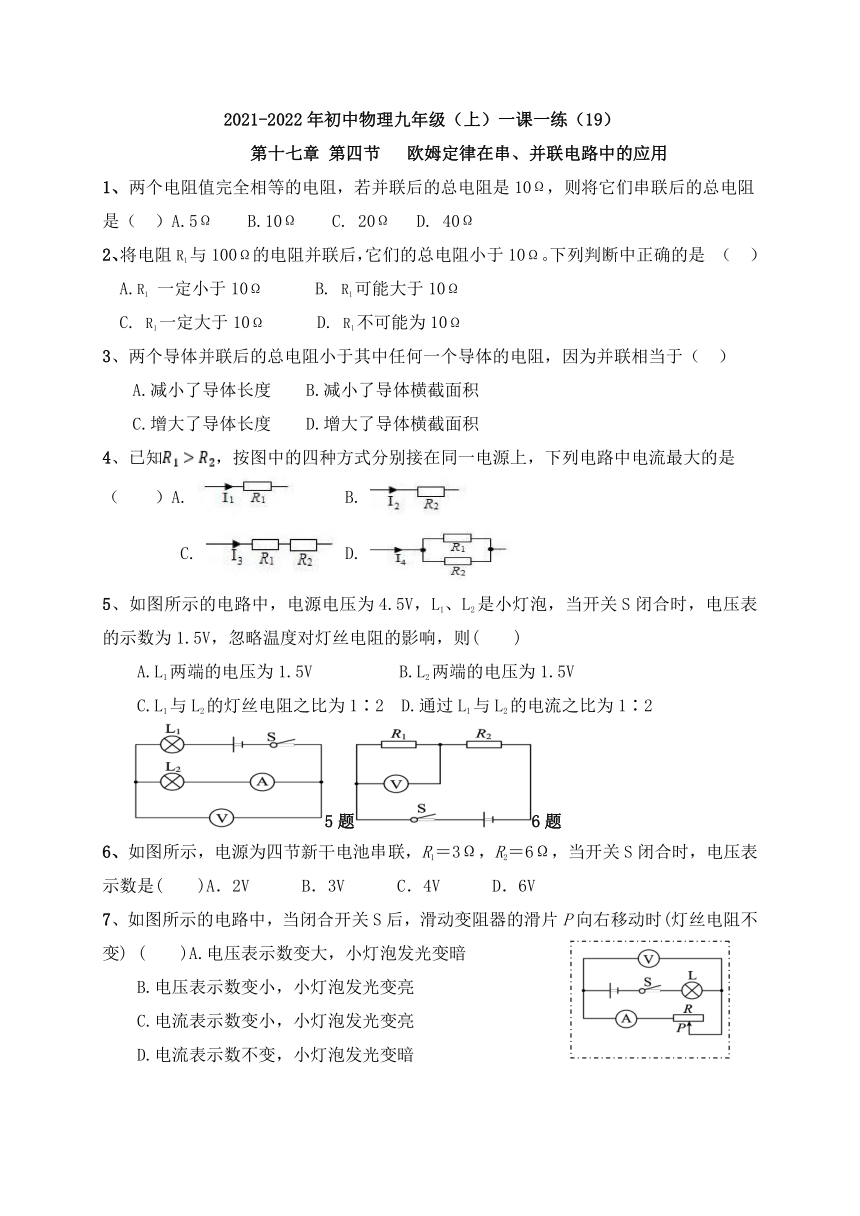

2021-2022年初中物理九年级（上）一课一练（19）
第十七章 第四节 欧姆定律在串、并联电路中的应用
1、两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联后的总电阻是（ ）A.5Ω B.10Ω C. 20Ω D. 40Ω
2、将电阻R1与100Ω的电阻并联后，它们的总电阻小于10Ω。下列判断中正确的是?（ ）A.R1 一定小于10Ω B. R1可能大于10Ω
C. R1一定大于10Ω D. R1不可能为10Ω
3、两个导体并联后的总电阻小于其中任何一个导体的电阻，因为并联相当于（ ）
A.减小了导体长度 B.减小了导体横截面积
C.增大了导体长度 D.增大了导体横截面积
4、已知，按图中的四种方式分别接在同一电源上，下列电路中电流最大的是（ ）A. B.
C. D.
5、如图所示的电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则(　　)
A.L1两端的电压为1.5V B.L2两端的电压为1.5V
C.L1与L2的灯丝电阻之比为1∶2 D.通过L1与L2的电流之比为1∶2
5题6题
6、如图所示，电源为四节新干电池串联，R1＝3Ω，R2＝6Ω，当开关S闭合时，电压表示数是(　　)A．2V B．3V C．4V D．6V
7、如图所示的电路中，当闭合开关S后，滑动变阻器的滑片P向右移动时(灯丝电阻不变) (　　)A.电压表示数变大，小灯泡发光变暗
B.电压表示数变小，小灯泡发光变亮
C.电流表示数变小，小灯泡发光变亮
D.电流表示数不变，小灯泡发光变暗

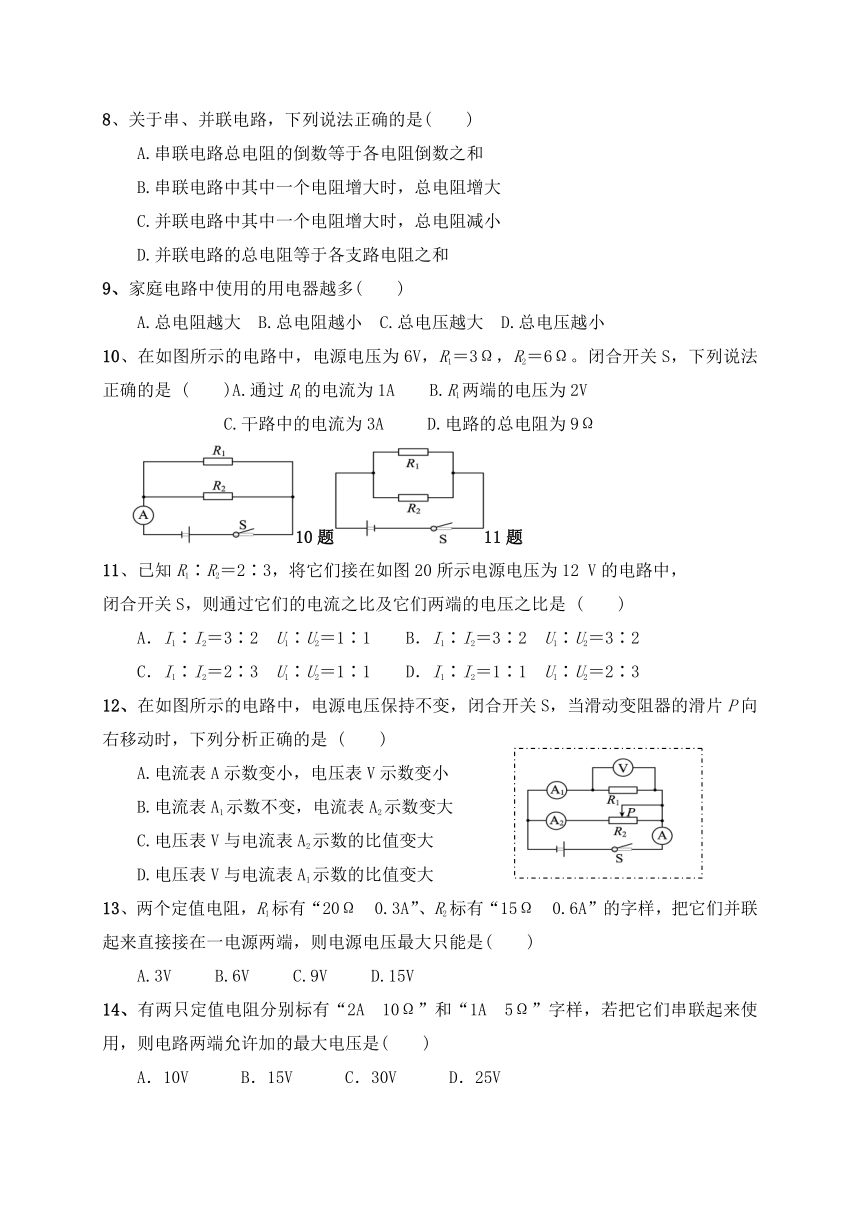

8、关于串、并联电路，下列说法正确的是(　　)
A.串联电路总电阻的倒数等于各电阻倒数之和
B.串联电路中其中一个电阻增大时，总电阻增大
C.并联电路中其中一个电阻增大时，总电阻减小
D.并联电路的总电阻等于各支路电阻之和
9、家庭电路中使用的用电器越多(　　)
A.总电阻越大 B.总电阻越小 C.总电压越大 D.总电压越小
10、在如图所示的电路中，电源电压为6V，R1＝3Ω，R2＝6Ω。闭合开关S，下列说法正确的是 (　　)A.通过R1的电流为1A B.R1两端的电压为2V
C.干路中的电流为3A D.电路的总电阻为9Ω
10题11题
11、已知R1∶R2＝2∶3，将它们接在如图20所示电源电压为12 V的电路中，
闭合开关S，则通过它们的电流之比及它们两端的电压之比是 (　　)
A．I1∶I2＝3∶2　U1∶U2＝1∶1 B．I1∶I2＝3∶2　U1∶U2＝3∶2
C．I1∶I2＝2∶3　U1∶U2＝1∶1 D．I1∶I2＝1∶1　U1∶U2＝2∶3
12、在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是 (　　)
A.电流表A示数变小，电压表V示数变小
B.电流表A1示数不变，电流表A2示数变大
C.电压表V与电流表A2示数的比值变大
D.电压表V与电流表A1示数的比值变大
13、两个定值电阻，R1标有“20Ω　0.3A”、R2标有“15Ω　0.6A”的字样，把它们并联起来直接接在一电源两端，则电源电压最大只能是(　　)
A.3V B.6V C.9V D.15V
14、有两只定值电阻分别标有“2A　10Ω”和“1A　5Ω”字样，若把它们串联起来使用，则电路两端允许加的最大电压是(　　)
A．10V B．15V C．30V D．25V

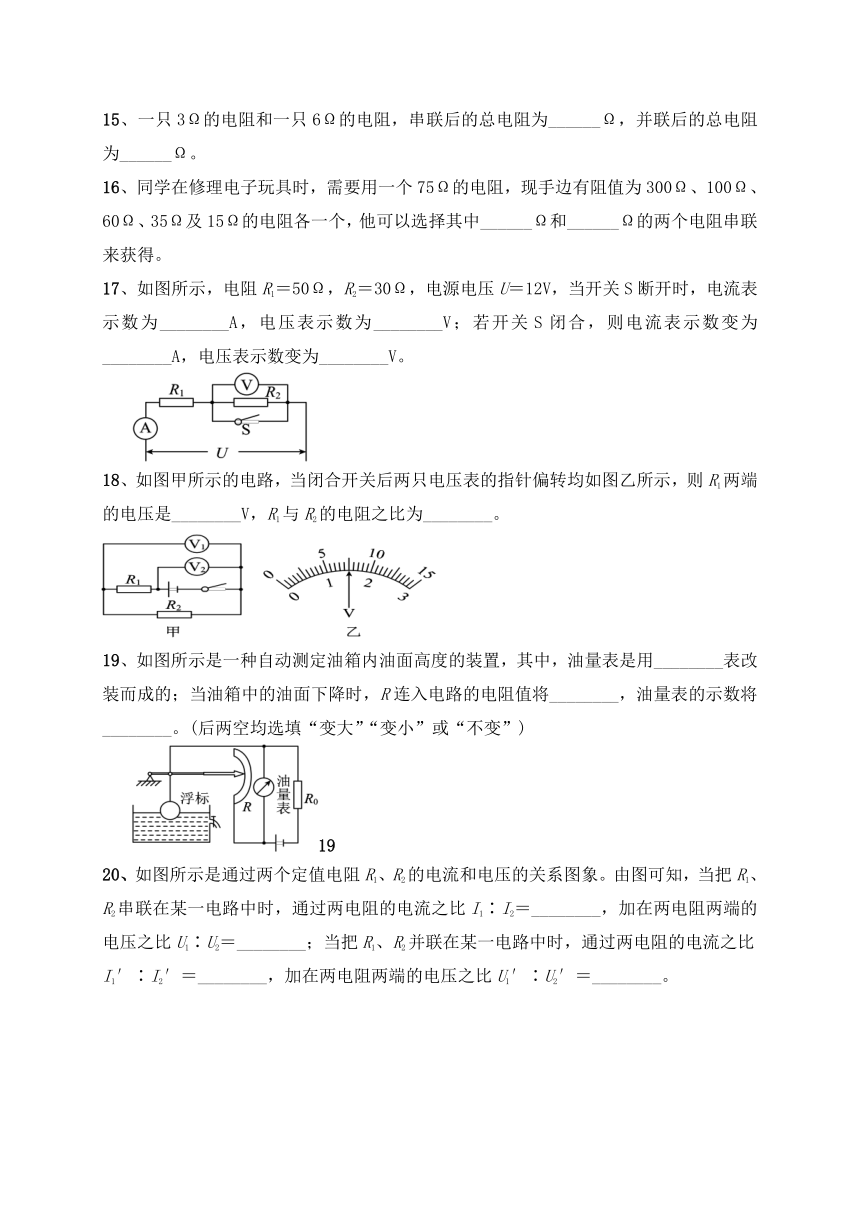

15、一只3Ω的电阻和一只6Ω的电阻，串联后的总电阻为______Ω，并联后的总电阻为______Ω。
16、同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、35Ω及15Ω的电阻各一个，他可以选择其中______Ω和______Ω的两个电阻串联来获得。
17、如图所示，电阻R1＝50Ω，R2＝30Ω，电源电压U＝12V，当开关S断开时，电流表示数为________A，电压表示数为________V；若开关S闭合，则电流表示数变为________A，电压表示数变为________V。
18、如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是________V，R1与R2的电阻之比为________。
19、如图所示是一种自动测定油箱内油面高度的装置，其中，油量表是用________表改装而成的；当油箱中的油面下降时，R连入电路的电阻值将________，油量表的示数将________。(后两空均选填“变大”“变小”或“不变”)
19
20、如图所示是通过两个定值电阻R1、R2的电流和电压的关系图象。由图可知，当把R1、R2串联在某一电路中时，通过两电阻的电流之比I1∶I2＝________，加在两电阻两端的电压之比U1∶U2＝________；当把R1、R2并联在某一电路中时，通过两电阻的电流之比I1′∶I2′＝________，加在两电阻两端的电压之比U1′∶U2′＝________。
21、有两只定值电阻，R1＝30Ω，R2＝20Ω，则R1、R2串联后的总电阻为________Ω，将两电阻串联后接到电压恒定的电源两端，电路中电流为0.2A，则电源电压为________V，R1两端的电压为________V。
22、有一个电铃，正常工作时的电压为6V，电流为0.5A；现只有一个8V的电源，要使电铃正常工作，要给它________联一个________Ω的电阻。
23、如图所示电路，R1＝30Ω，R2＝50Ω，开关S闭合后，电流表A的示数为0.4A，求：(1)总电阻。(2)电源电压。(3)干路中的电流。
24、如图所示电路，电源电压恒定。闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V。求：(1)R1的阻值。(2)R2的阻值。

25、如图，电阻R1＝10Ω，滑动变阻器R2的最大电阻为30Ω，电源电压U＝10V，求：(1)变阻器滑片P在最左端时电流表的示数。
(2)变阻器滑片P在最右端时电压表的示数
26、兴趣小组设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图(a)所示。其中，电源两端电压U＝4V，电压表的量程为0～3V，
R0＝300Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图(b)所示。闭合开关S后，求：(1)R0在电路中起什么作用。
当环境温度为40℃时，电压表的示数是多少。
(3)电压表所测电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少。
2021-2022年初中物理九年级（上）一课一练（19）
第十七章 第四节 欧姆定律在串、并联中的应用
1D.2C.3D.4D.5B.6A.7A.8B.9B.10C.11A.12C.13B.14B.
8．9　2； 16.．15　60(或60　15)；17、0.15；　4.5；　0.24；　0；　
18、6　4∶1；19、电压　变小　变小；20、1∶1　1∶3　3∶1　1∶1
21、50　10　6；22、串　4；23、12．(1)R＝＝＝18.75 Ω。
(2)U＝I1R1＝0.4 A×30 Ω＝12 V。(3)干路中的电流：I＝＝＝0.64 A。
24.R1＝＝＝6 Ω。 R2＝3Ω。
25.(1)滑片P在最左端时，电路为R1的简单电路，R1两端电压等于电源电压，
由欧姆定律可得，电流：I＝＝＝1A。
(2)此时电压表的示数：UV＝I′R1＝0.25A×10Ω＝2.5V。
26．(1)如果没有定值电阻R0，当温度较高时R1的阻值变小，电路中的电流变大，可能会烧坏电源，所以，R0在电路中起保护电路的作用。
(2)由电路图可知，R0与R1串联，电压表测R0两端的电压，由图(b)可知，当环境温度为40 ℃时，热敏电阻R1＝200 Ω，U0＝IR0＝0.008 A×300 Ω＝2.4 V。
(3)R1两端的电压：U1′＝U－U0′＝4 V－3 V＝1 V，
此时热敏电阻的阻值：R1′＝＝＝100 Ω，
由图(b)可知，热敏电阻的阻值为100 Ω时对应温度为80 ℃，即最高环境温度为80 ℃。
