2021-2022学年人教版初中物理九年级上册 一课一练（15）变阻器（含答案）

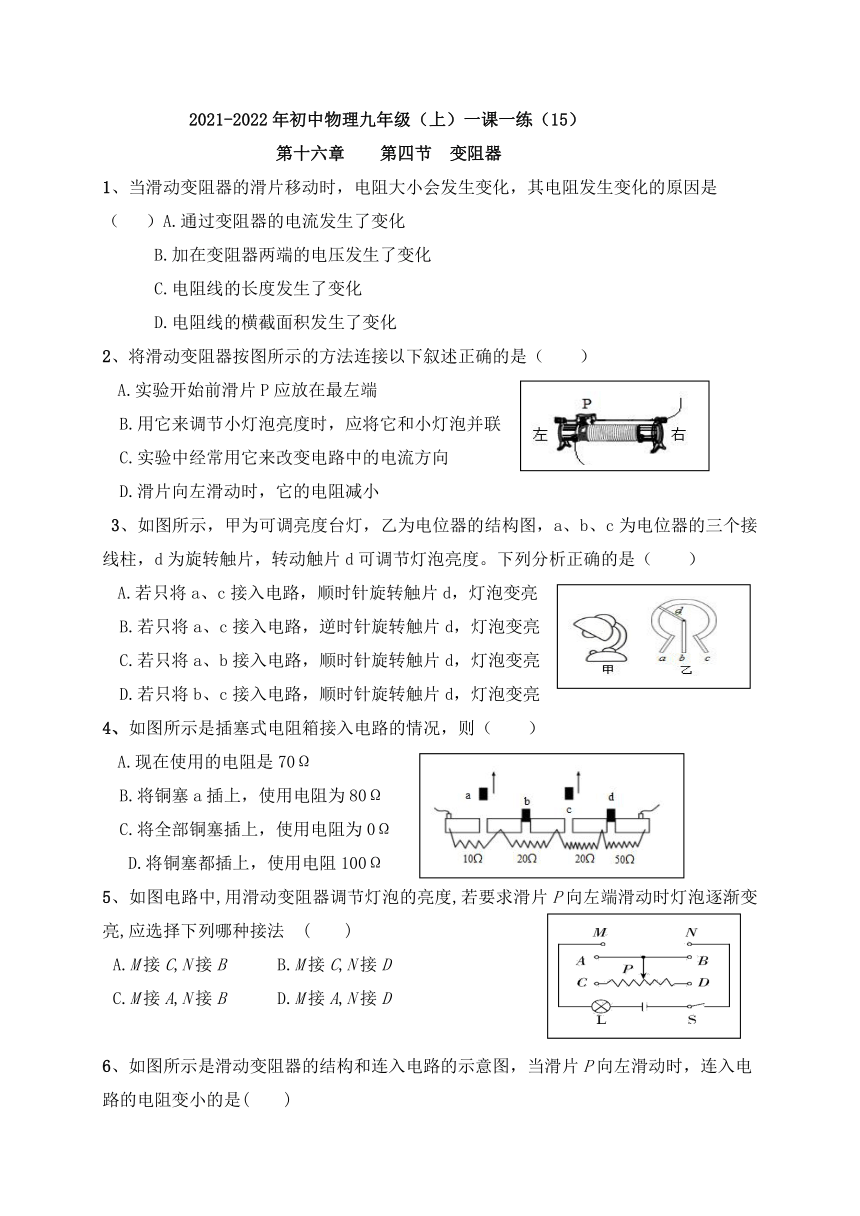

2021-2022年初中物理九年级（上）一课一练（15）
第十六章 第四节 变阻器
1、当滑动变阻器的滑片移动时，电阻大小会发生变化，其电阻发生变化的原因是
（ ）A.通过变阻器的电流发生了变化
B.加在变阻器两端的电压发生了变化
C.电阻线的长度发生了变化
D.电阻线的横截面积发生了变化
2、将滑动变阻器按图所示的方法连接以下叙述正确的是（　　）
A.实验开始前滑片P应放在最左端
B.用它来调节小灯泡亮度时，应将它和小灯泡并联
C.实验中经常用它来改变电路中的电流方向
D.滑片向左滑动时，它的电阻减小
3、如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。下列分析正确的是（　　）
A.若只将a、c接入电路，顺时针旋转触片d，灯泡变亮
B.若只将a、c接入电路，逆时针旋转触片d，灯泡变亮
C.若只将a、b接入电路，顺时针旋转触片d，灯泡变亮
D.若只将b、c接入电路，顺时针旋转触片d，灯泡变亮
4、如图所示是插塞式电阻箱接入电路的情况，则（　　）
A.现在使用的电阻是70Ω
B.将铜塞a插上，使用电阻为80Ω
C.将全部铜塞插上，使用电阻为0Ω
D.将铜塞都插上，使用电阻100Ω
5、如图电路中,用滑动变阻器调节灯泡的亮度,若要求滑片P向左端滑动时灯泡逐渐变亮,应选择下列哪种接法?(　　)
A.M接C,N接B　? B.M接C,N接D
C.M接A,N接B　??D.M接A,N接D

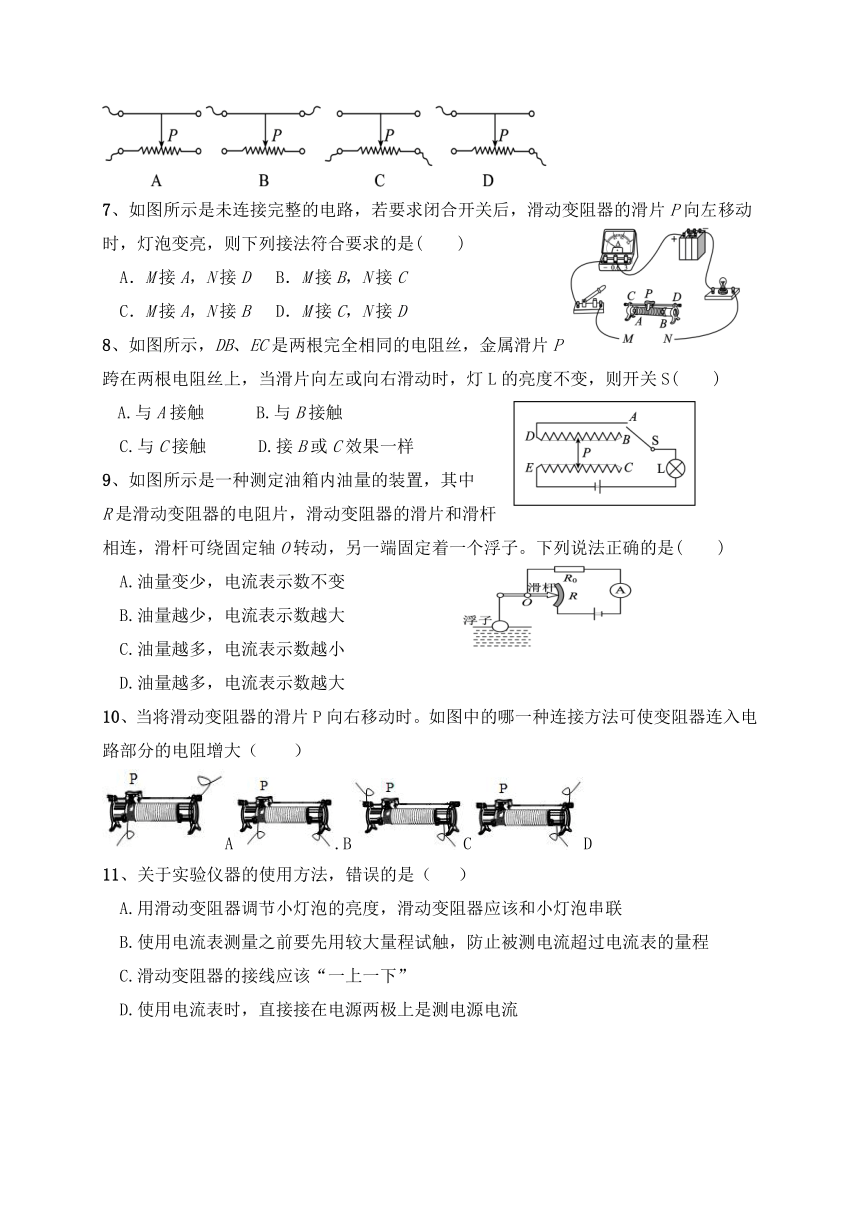

6、如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是(　　)
7、如图所示是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则下列接法符合要求的是(　　)
A．M接A，N接D B．M接B，N接C
C．M接A，N接B D．M接C，N接D
8、如图所示，DB、EC是两根完全相同的电阻丝，金属滑片P跨在两根电阻丝上，当滑片向左或向右滑动时，灯L的亮度不变，则开关S(　　)
A.与A接触 B.与B接触
C.与C接触 D.接B或C效果一样
9、如图所示是一种测定油箱内油量的装置，其中
R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆
相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。下列说法正确的是(　　)
A.油量变少，电流表示数不变
B.油量越少，电流表示数越大
C.油量越多，电流表示数越小
D.油量越多，电流表示数越大
10、当将滑动变阻器的滑片P向右移动时。如图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（　　）
A.BCD
11、关于实验仪器的使用方法，错误的是（ ）
A.用滑动变阻器调节小灯泡的亮度，滑动变阻器应该和小灯泡串联
B.使用电流表测量之前要先用较大量程试触，防止被测电流超过电流表的量程
C.滑动变阻器的接线应该“一上一下”
D.使用电流表时，直接接在电源两极上是测电源电流
12、如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是（ ）A. L1和L2都变暗， B. L1和L2都变亮，
C. L1变暗，L2变亮， D. L1变亮，L2变暗。
13、在如图所示的电路中，能用滑动变阻器调节灯泡亮度的是(　　)

14、如图所示，如果电源电压不变，当滑动变阻器R2的滑动片由a滑向b，在这个过程中会出现的情况是 ( )
A.电流表A1、A2示数都变小
B.电流表A1、 A2示数都变大
C.电流表A1示数不变，A2示数变大 D.电流表A1示数不变，A2示数变小
15、实验，请你帮助他完成以下问题。
(1)连接电路时，开关应________，滑动变阻器的滑片应移动到________(选填“A”或“B”)端。
(2)闭合开关S，发现小灯泡不亮，此时________(选填“能”或“不能”)马上判断小灯泡发生了断路。如不能应如何操作：____________
(3)闭合开关S后，当滑片P向B端移动时，灯L将________(选填“变暗”“不变”或“变亮”)。
(4)若将滑动变阻器的A、D两个接线柱接入电路中，闭合开关S，要使灯L变暗，滑片P应向______端移动。
16、如图所示是大型电子地磅的电路图。当称物体时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻________，电流表的示数________。这样把电流对应的质量刻在电流表的刻度盘上，就可以读出被称物体的质量。(均选填“变大”“变小”或“不变”)
16题 17题
17、如图所示，电阻箱的示数为________Ω。
18、如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到______(选填“a”或“b”)端，这样做能起到____________的作用。其原因是闭合开关后能使电路中的电流________(选填“最大”或“最小”)。闭合开关S后，调节滑动变阻器，电流表A的示数如图乙所示，则通过灯L的电流为______A。
19、滑动变阻器滑片上有一个铭牌，铭牌上面标有电流值和电阻值，如图所示，其中
“50Ω”表示_____________________；
“1.2A”表示_____________________。
20、小芳想用如图所示的器材，设计一个可以调节小灯泡亮度的电路。要求：滑动变阻器的滑片向左滑动时，灯泡的亮度变暗；用电流表测灯泡的电流，电压表测灯泡两端的电压。
（1）请你用笔画线代替导线，连接电路；
（2）实验前滑片P应放在 端（选“A”或“B”）。
（3）滑动变阻器铭牌上标有“20Ω 2A”字样，“20Ω”指的是 接线柱间的电阻值，“2A”指的是 。
（4）在实验中如果发现电流表指针反偏到头，这是因为 ，
无论如何移动滑动变阻器的滑片，灯泡亮度都不改变，而且很亮，这是因为 。
（5）闭合开关后，发现灯不亮，电流表无示数，但电压表有示数，故障可能是 （“灯泡断路”“灯泡短路”）
21、如图所示是一种调节收音机音量兼开关的调节器，若要使音量最大，滑片P应接在______ 点；若要使音量最小，滑片P应接在______ 点；若要关闭收音机，滑片P应接在______ 点．
2021-2022年初中物理九年级（上）一课一练（15）
第十六章 第四节 变阻器
1C.2D.3D.4C.5A.6A.7A.8D.9D.10A.11D.12D.13C.14D.
15.(1)断开　A (2)不能　向B端移动滑片观察灯泡是否发光
(3)变亮　(4)B(或右或D)；16.变小　变大； 17. 2035
18. b　保护电路　最小　0.3；
19.滑动变阻器的最大阻值为50Ω(或变阻范围为0～50 Ω)　滑动变阻器允许通过的最大电流为1.2 A
20.（1）如图所示；（2）A；
（3）AB；滑动变阻器允许通过的最大电流是2A；
（4）电流表的正负接线柱接反了；滑动变阻器同时将上面的两个接线柱接入电路；
（5）灯泡断路。
21.d；b；a
