电功率
第二节

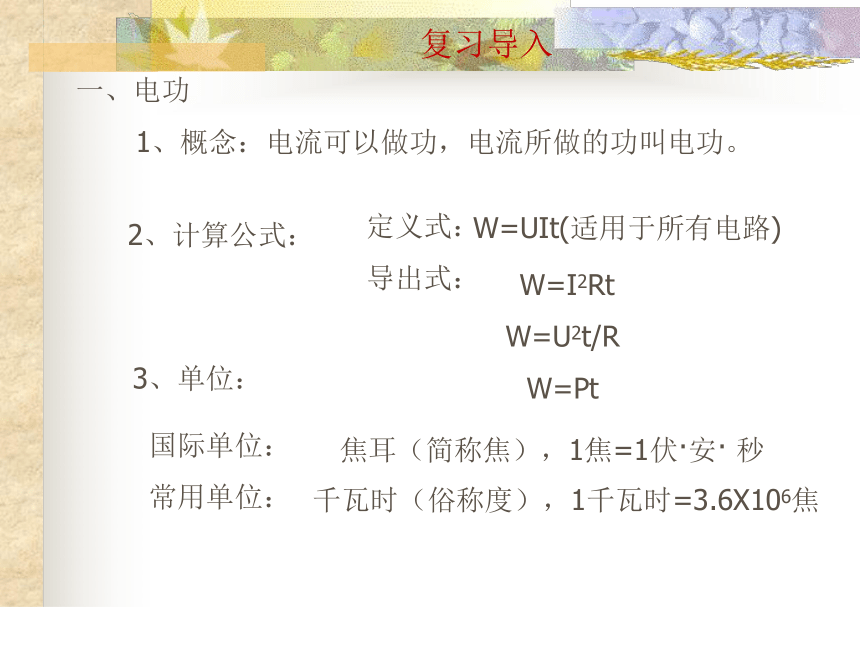

复习导入
一、电功
W=UIt(适用于所有电路)
2、计算公式：
1、概念：电流可以做功，电流所做的功叫电功。
W=I2Rt
W=U2t/R
W=Pt
定义式：
导出式：
3、单位：
国际单位：
常用单位：
焦耳（简称焦），1焦=1伏·安· 秒
千瓦时（俗称度），1千瓦时=3.6X106焦

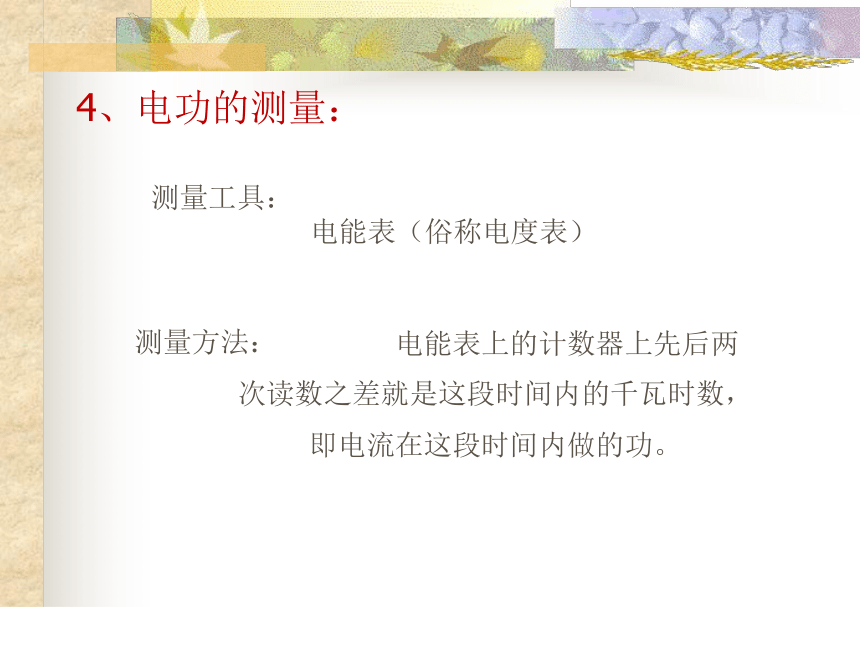

4、电功的测量：
测量工具：
电能表（俗称电度表）
测量方法：
电能表上的计数器上先后两
次读数之差就是这段时间内的千瓦时数，
即电流在这段时间内做的功。
相同的时间内，电风扇和空调消耗的电能哪个多？
在相同时间内，空调的电功率大消耗的电能多，电能表的转盘转得越快。

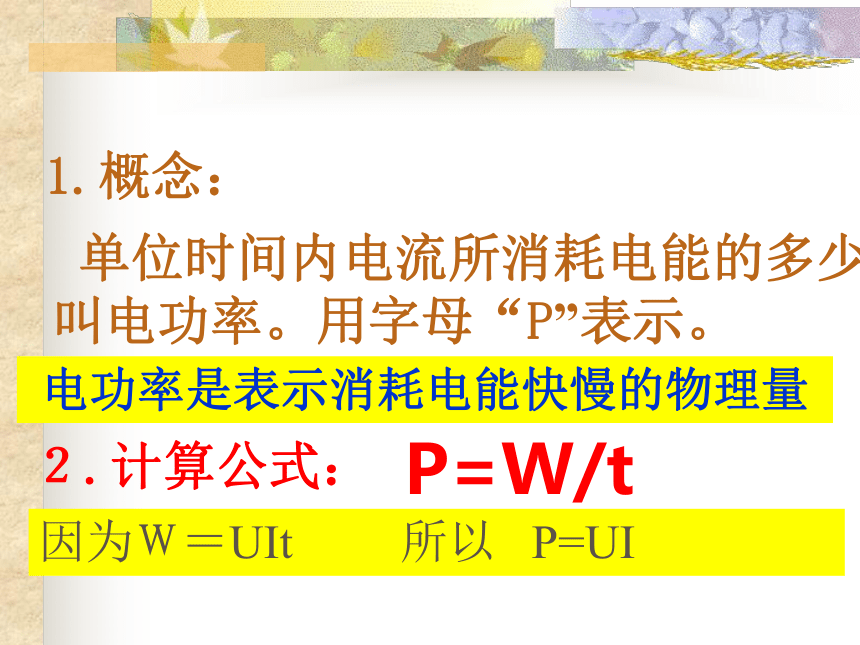

1.概念：
电功率是表示消耗电能快慢的物理量
单位时间内电流所消耗电能的多少
叫电功率。用字母“P”表示。
２.计算公式：
P=W/t
因为Ｗ＝UIt 所以 P=UI

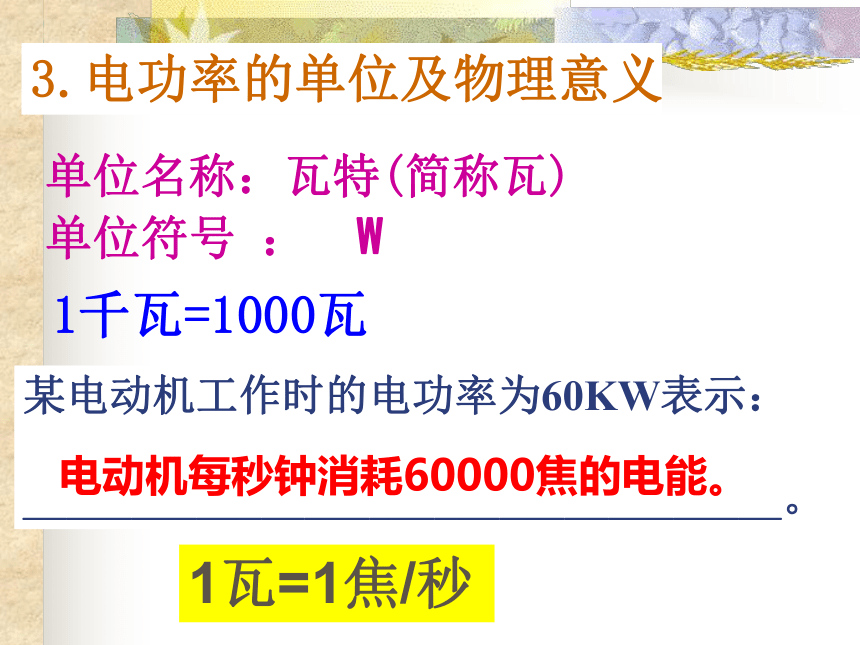

3.电功率的单位及物理意义
单位名称：瓦特(简称瓦)
单位符号 ： W
1千瓦=1000瓦
某电动机工作时的电功率为60KW表示：
___________________________________。
1瓦=1焦/秒
电动机每秒钟消耗60000焦的电能。

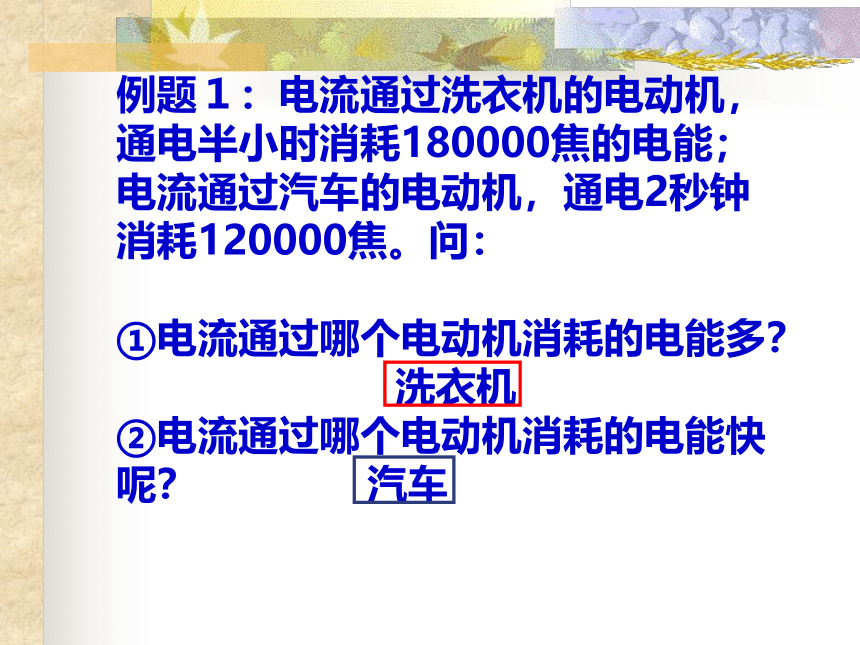

例题１：电流通过洗衣机的电动机，通电半小时消耗180000焦的电能；电流通过汽车的电动机，通电2秒钟消耗120000焦。问：
①电流通过哪个电动机消耗的电能多？ 洗衣机
②电流通过哪个电动机消耗的电能快呢？ 汽车

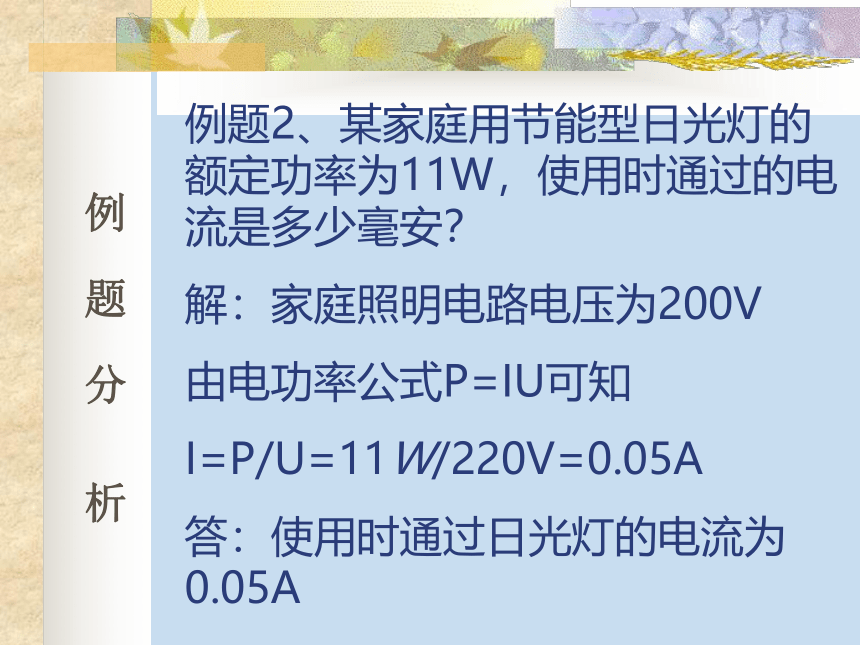

例题2、某家庭用节能型日光灯的额定功率为11W，使用时通过的电流是多少毫安？
解：家庭照明电路电压为200V
由电功率公式P=IU可知
I=P/U=11W/220V=0.05A
答：使用时通过日光灯的电流为0.05A
例 题 分 析

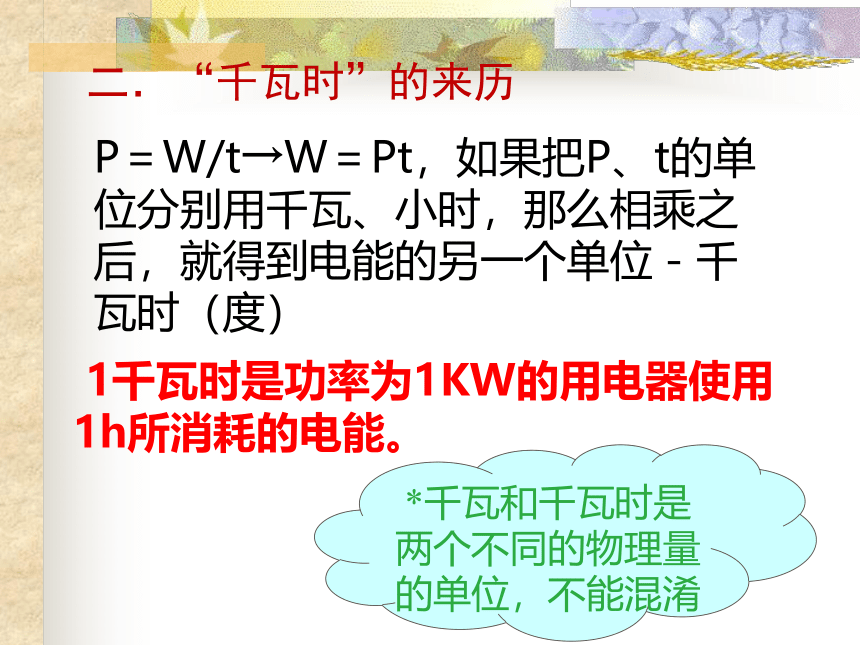

P＝W/t→W＝Pt，如果把P、t的单位分别用千瓦、小时，那么相乘之后，就得到电能的另一个单位－千瓦时（度）
二．“千瓦时”的来历
1千瓦时是功率为1KW的用电器使用1h所消耗的电能。
*千瓦和千瓦时是两个不同的物理量的单位，不能混淆

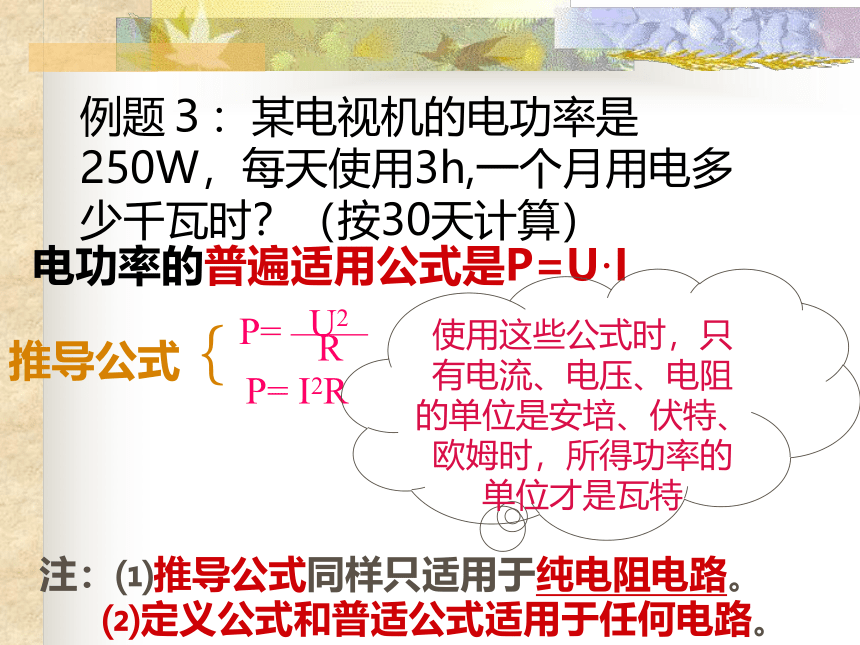

电功率的普遍适用公式是P=U·I
推导公式
｛
P= ——
U2
R
P= I2R
注：⑴推导公式同样只适用于纯电阻电路。
⑵定义公式和普适公式适用于任何电路。
例题３：某电视机的电功率是250W，每天使用3h,一个月用电多少千瓦时？（按30天计算）
使用这些公式时，只有电流、电压、电阻的单位是安培、伏特、欧姆时，所得功率的单位才是瓦特

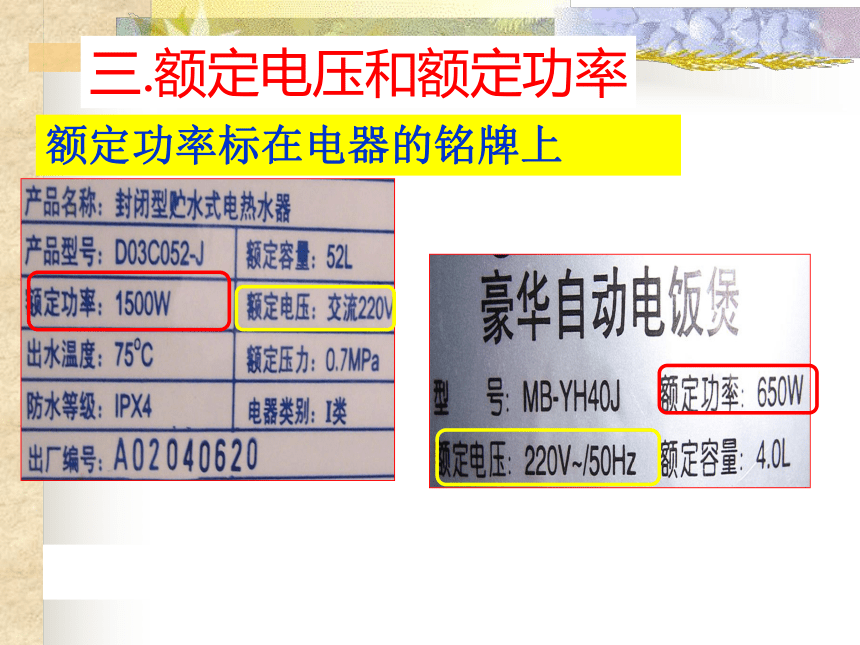

三.额定电压和额定功率
额定功率标在电器的铭牌上
２．额定功率 :用电器额定电压下工作的功率。
４．实际功率：用电器在实际电压下工作时所达到的功率。
1．额定电压:用电器正常工作时的电压。
　　我国照明电压为 220V,即照明电路中用电器额定电压为220V;动力电压为380V
３．实际电压：用电器在实际工作时的电压。往往和额定电压不相等.
５．实际功率.额定功率 和电压的关系:
(1)U实>U额,P实>P额,灯泡强烈发光.
(2)U实=U额,P实=P额,灯泡正常发光.
(3)U实注.理解:P=U2/R
“25W”
是什么意思？
“25W”表示：该灯的额定功率为25W
②灯泡的额定电流，利用的公式是：
因为：
额
额
额
I
U
P
=
所以：
=
额
I
①灯泡的电阻，利用的公式是：
因为：
R
2
U
P
额
额
=
所以：
额
=
R
额
P
U
2
额
额
U
P
根据上述信息，可以求得哪些量？
=
（220伏）2
100瓦
=484欧
=
100瓦
220伏
=0.45安
一只灯标有“PZ220-100”，它表示什么意思？
1.你认为灯泡的亮度与电功率有什么关系？
灯泡的电功率越大，灯泡越亮。
2.设计电路图
3.
电压 功率 亮度
灯泡A 220V 25W
灯泡B 220V 100W
较暗
较亮
4.结论：
电压相等时，灯泡的电功率越大，灯泡越亮。
实际电功率与哪些因素有关？(1)
A
A
1
2
1.把以上2只灯泡并联在电路中，观察电流表的示数。
灯L1 灯L2
条件控制(电压)
亮度(亮、暗)
电流/安
相等
相等
暗
亮
小
大
灯L1 灯L2
条件控制(电压)
亮度(亮、暗)
电流/安
相等
相等
暗
亮
小
大
实际电功率小
实际电功率大
实际电功率与哪些因素有关？(2)
V
1
V
2
L1
L2
2.把以上2只灯泡串联在电路中，观察电压表的示数。
灯L1 灯L2
条件控制(电流)
亮度(亮、暗)
电压/伏
相等
相等
亮
暗
大
小
结论：
1.在电压相等的情况下，通过灯泡电流越大，灯泡消耗的电功率（实际电功率）越大。
2.在电流相等的情况下，灯泡两端的电压越大，灯泡消耗的电功率（实际电功率）越大。
决定灯泡亮度 的是灯泡的实际功率还是额定功率？
实际功率
电器的功率不同
电冰箱利用电能制冷,不同型号的冰箱功率不同.　
电器的功率不同
一个蒸汽熨斗放在支架上.熨斗上的旋转开关可以调节输出的功率.
电器的功率不同
电脑显卡上的散热风扇有自己的功率,整个显卡也有它的功率.　
1.决定电功率大小的因素:
Ｕ和Ｉ
2.电器的电功率等于通过这个电器的电流与这个电器两端电压的乘积。P=UI
电功 电功率
定义式 W=UIt P=W/t P=UI
推导式
（适合于纯电阻器） W=I2Rt P=I2R
W=U2t/R P=U2/R
W=Pt
3．公式：
R1、R2串联时：电功、电功率、热量与电阻成正比，
W1：W2=P1：P2=R1：R2
R1、R2并联时：电功、电功率、热量与电阻成反比，
W1：W2=P1：P2=R2：R1
４．典型例题１：若将分别标有“3V 3W”、“6V 3W”字样的两灯串联接入电路时，在长时间工作过程中，允许加在它们两端的最高电压是　　V，标有“3V 3W”字样的灯实际消耗的电功率是　　W．（灯丝电阻值不变）
解析：由P=UI可得，两灯泡的额定电流分别为：
I1=1A，I2=0.5A，由Ｒ=Ｕ／Ｉ可得，两灯泡的电阻分别为：R1=3Ω，R2=12Ω，
因串联电路中各处的电流相等，
所以，两灯泡串联时，电路中的最大电流I=0.5A，
因串联电路中总电阻等于各分电阻之和，
所以，允许加在它们两端的最高电压：
U=I（R1+R2）=0.5A×（3Ω+12Ω）=7.5V，
此时“3V 3W”字样的灯实际消耗的电功率：
P1′=I2R1=（0.5A）2×3Ω=0.75W．
故答案为：7.5；0.75．
４．典型例题２：某校师生自制一台电烘箱而设计的简化电路图及技术参数如下，R1和R2均为电热丝且电阻值恒定．
额定电压 220V
正常工作电流 高温档 5A
低温档 2A
根据师生们的设计，求：
（1）电烘箱在高温档正常工作时每分钟
可产生的热量．
（2）电热丝R1的阻值．
（3）电烘箱在低温档时正常工作时，R2的功率．
解：（1）高温档时，只R1接入电路，由机器铭牌可知，电流为5A，电压为220V，
则Q=W=UI高t=220V×5A×60s=66000J；
（2）高温档时，由欧姆定律得：R1=U/I高=44Ω；
（3）低温档时，两电阻为串联，低温档总功率P=UI低=220V×2A=440W，R1的功率
P1=I低2R=（2A）2×44Ω=176W；
∴P2=P﹣P1=440W﹣176W=264W．
５．学生练习：
下表为某电烤箱铭牌的部分参数（其中高温档的额定功率模糊不清），其简化电路如图所示，R1、R2均为电热丝（电阻不随温度变化），求：该电烤箱
（1）在低温档正常工作时的电流；
（2）中温档正常工作5min消耗的电能；
（3）在高温档正常工作时的额定功率（计算结果保留一位小数）
额定电压 220V
额定功率 低温档 440W
中温档 1100W
高温档
本课小结
一．电功率：
1.定义：单位时间内电流所消耗电能的多少
叫电功率。用字母“P”表示。
２.计算公式：
电功 电功率
W=UIt P=W/t P=UI
W=I2Rt P=I2R
W=U2t/R P=U2/R
W=Pt
二．“千瓦时”的来历
三．额定电压和额定功率
