11.1杠杆同步测试2021-2022学年苏科版九年级物理上册（含答案）

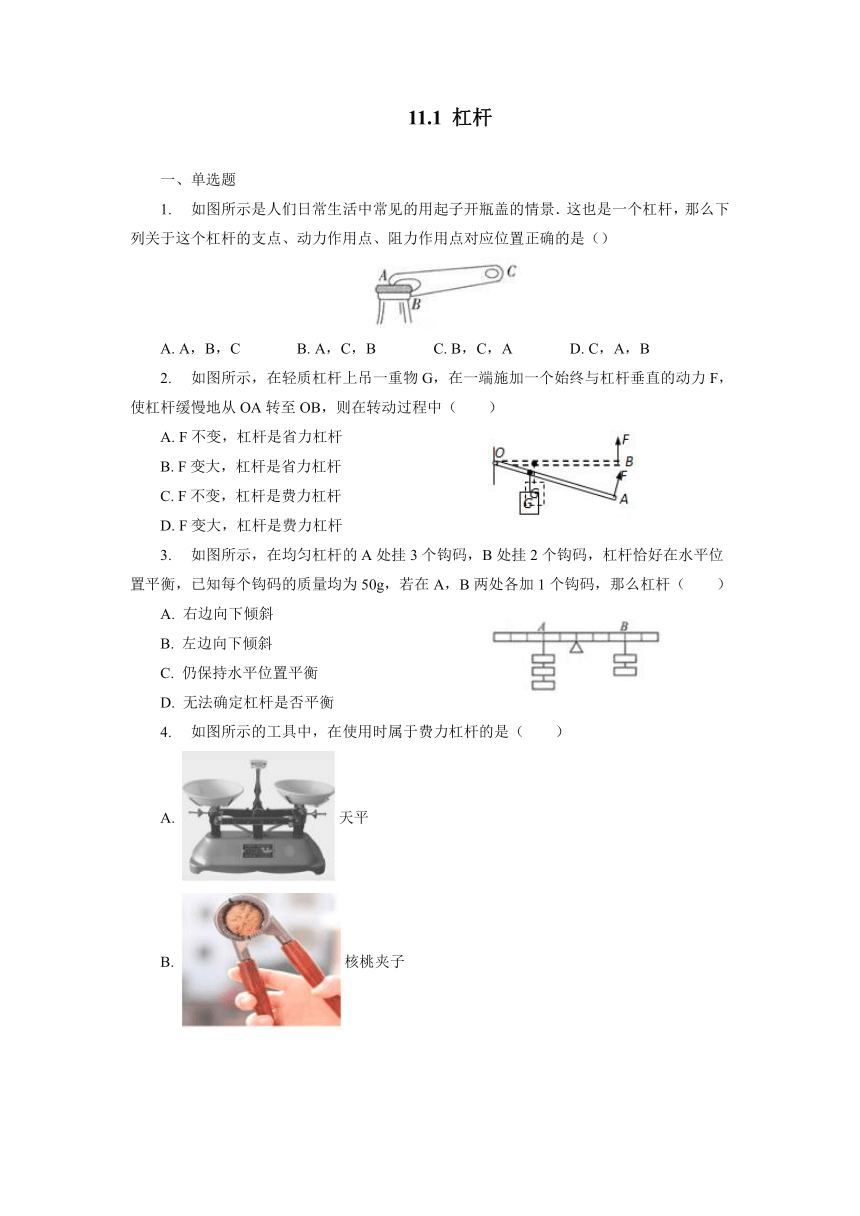

106934001065530011.1 杠杆
一、单选题
如图所示是人们日常生活中常见的用起子开瓶盖的情景．这也是一个杠杆，那么下列关于这个杠杆的支点、动力作用点、阻力作用点对应位置正确的是（）
A. A，B，C B. A，C，B C. B，C，A D. C，A，B
如图所示，在轻质杠杆上吊一重物G，在一端施加一个始终与杠杆垂直的动力F，使杠杆缓慢地从OA转至OB，则在转动过程中（　　）
315023533655A. F不变，杠杆是省力杠杆
B. F变大，杠杆是省力杠杆
C. F不变，杠杆是费力杠杆
D. F变大，杠杆是费力杠杆
如图所示，在均匀杠杆的A处挂3个钩码，B处挂2个钩码，杠杆恰好在水平位置平衡，已知每个钩码的质量均为50g，若在A，B两处各加1个钩码，那么杠杆（　　）
3150235138430A. 右边向下倾斜
B. 左边向下倾斜
C. 仍保持水平位置平衡
D. 无法确定杠杆是否平衡

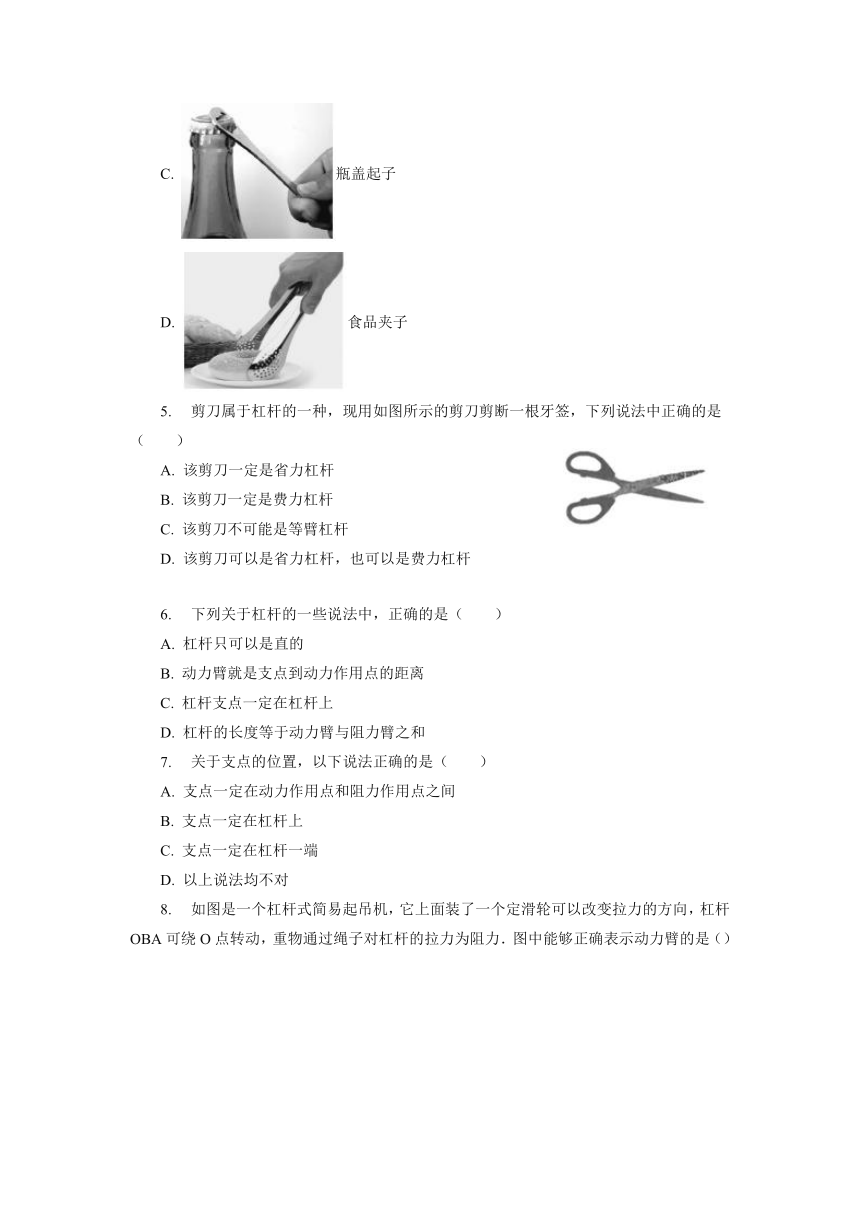

如图所示的工具中，在使用时属于费力杠杆的是（　　）
A. 天平
B. 核桃夹子
C. 瓶盖起子
D. 食品夹子
剪刀属于杠杆的一种，现用如图所示的剪刀剪断一根牙签，3807460419100下列说法中正确的是（　　）
A. 该剪刀一定是省力杠杆
B. 该剪刀一定是费力杠杆
C. 该剪刀不可能是等臂杠杆
D. 该剪刀可以是省力杠杆，也可以是费力杠杆
下列关于杠杆的一些说法中，正确的是（　　）
A. 杠杆只可以是直的
B. 动力臂就是支点到动力作用点的距离
C. 杠杆支点一定在杠杆上
D. 杠杆的长度等于动力臂与阻力臂之和
关于支点的位置，以下说法正确的是（　　）
A. 支点一定在动力作用点和阻力作用点之间
B. 支点一定在杠杆上
C. 支点一定在杠杆一端
D. 以上说法均不对

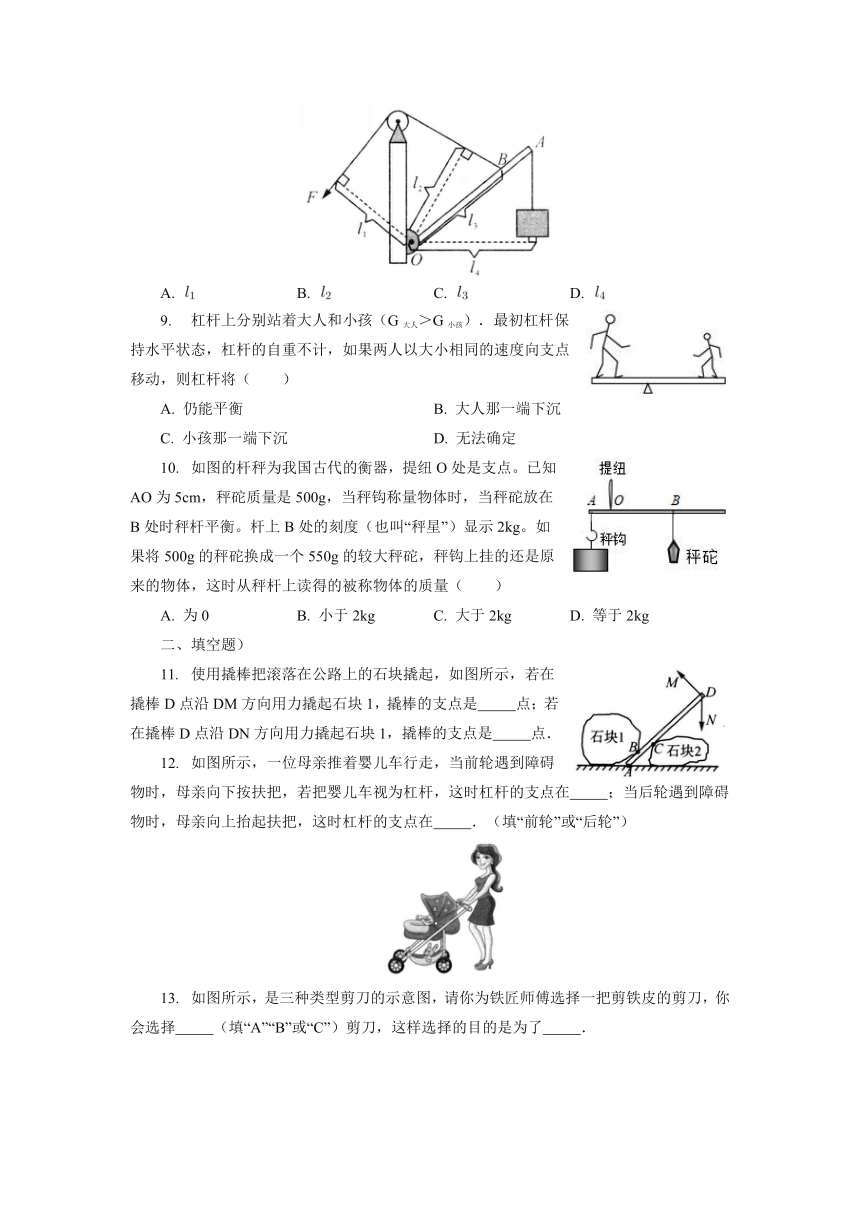

如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉力的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是（）
center0A. B. C. D.
right0杠杆上分别站着大人和小孩（G大人＞G小孩）．最初杠杆保持水平状态，杠杆的自重不计，如果两人以大小相同的速度向支点移动，则杠杆将（　　）
A. 仍能平衡 B. 大人那一端下沉
C. 小孩那一端下沉 D. 无法确定
right0如图的杆秤为我国古代的衡器，提纽O处是支点。已知AO为5cm，秤砣质量是500g，当秤钩称量物体时，当秤砣放在B处时秤杆平衡。杆上B处的刻度（也叫“秤星”）显示2kg。如果将500g的秤砣换成一个550g的较大秤砣，秤钩上挂的还是原来的物体，这时从秤杆上读得的被称物体的质量（　　）
A. 为0 B. 小于2kg C. 大于2kg D. 等于2kg
二、填空题）
使用撬棒把滚落在公路上的石块撬起，如图所示，若在撬棒D点沿DM方向用力撬起石块1，撬棒的支点是??????????点；若在撬棒D点沿DN方向用力撬起石块1，撬棒的支点是??????????点．right0
如图所示，一位母亲推着婴儿车行走，当前轮遇到障碍物时，母亲向下按扶把，若把婴儿车视为杠杆，这时杠杆的支点在??????????；当后轮遇到障碍物时，母亲向上抬起扶把，这时杠杆的支点在??????????．（填“前轮”或“后轮”）

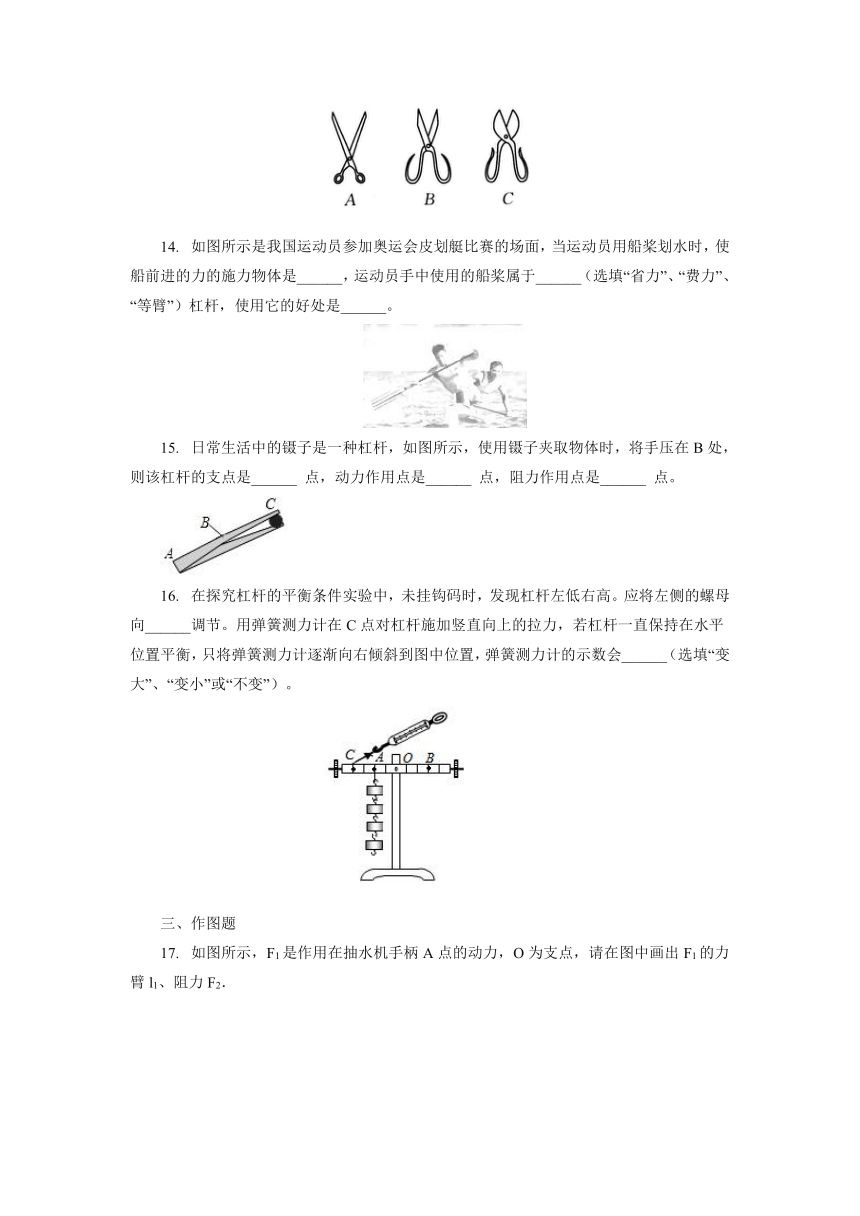

如图所示，是三种类型剪刀的示意图，请你为铁匠师傅选择一把剪铁皮的剪刀，你会选择??????????（填“A”“B”或“C”）剪刀，这样选择的目的是为了??????????．
center0
如图所示是我国运动员参加奥运会皮划艇比赛的场面，当运动员用船桨划水时，使船前进的力的施力物体是______，运动员手中使用的船桨属于______（选填“省力”、“费力”、“等臂”）杠杆，使用它的好处是______。
日常生活中的镊子是一种杠杆，如图所示，使用镊子夹取物体时，将手压在B处，则该杠杆的支点是______ 点，动力作用点是______ 点，阻力作用点是______ 点。
???????
在探究杠杆的平衡条件实验中，未挂钩码时，发现杠杆左低右高。应将左侧的螺母向______调节。用弹簧测力计在C点对杠杆施加竖直向上的拉力，若杠杆一直保持在水平位置平衡，只将弹簧测力计逐渐向右倾斜到图中位置，弹簧测力计的示数会______（选填“变大”、“变小”或“不变”）。
171196038735
三、作图题
如图所示，F1是作用在抽水机手柄A点的动力，O为支点，请在图中画出F1的力臂l1、阻力F2．
如图是羊角锤拔钉子时的示意图，请画出用羊角锤拔钉子时阻力F2，用力的最小力的作用点和方向，并画出最小力的力臂l。
2264410127635
四、实验探究题
如图所示，这是“探究杠杆的平衡条件”的装置，每个钩码重为0.5N（钩码个数若干）。

（1）将该装置置于水平桌面上，静止时处于如图甲所示的状态。应将平衡螺母向______ （选填“左”或“右”）移，使杠杆在水平位置平衡。
（2）图乙中杠杆恰好水平平衡，若在A、B两点下方各再挂一个相同的钩码，杠杆将______ （选填“左端下沉”、“右端下沉”或“保持水平平衡”）。
（3）图丙中杠杆每个小格长度均为5cm，在C点竖直悬挂4个钩码，在D点用如图丙所示拉力F拉杠杆。要使杠杆在水平位置平衡，此时拉力F应为______ N。
五、计算题
20.图甲是《天工开物》中记载古人利用杠杆从水井提水的情景。现简化成图乙模型，轻质杠杆AB，支点为O，AO：OB=3：2，在B端用轻绳系着石块P，石块质量m=15kg；在A端用轻绳系着一只木桶Q，木桶以及桶内的水总质量M=40kg；水井边站着提水人阿宝（g取10N/kg）。求：
（1）阿宝不提绳子，杠杆水平平衡时，绳AQ的拉力大小；
（2）阿宝缓慢提绳子（绳AQ始终竖直），当水桶刚离开水面时阿宝对绳的拉力大小；
（3）若阿宝的质量为70kg，每只鞋子与地面的接触面积为200cm2，当水桶刚离开水面时阿宝对地面的压强。
参考答案
1.B
2.B
3.A
4.D
5.D
6.C
7.B
8.B
9.C
10.B
11.A? ?C?
12.后轮? 前轮
13.C? 省力?
14.水的推力? 费力? 省距离
15.A；B；C。
16.右? 变大
17.???????
18.解：
过钉子与羊角锤的接触点作竖直向下的力，即阻力F2；
力臂越长越省力，最长的力臂即支点与锤柄末端的连线，然后根据力臂的画法作出垂直于力臂的作用力即可。如图所示：
19.左? 右端下沉? 2
20.解：（1）石块P的重力：G石=m石g=15kg×10N/kg=150N，
根据杠杆的平衡条件可知：
FA×OA=G石×OB，
所以绳AQ的拉力：FA===100N；
（2）木桶以及桶内的水总重力：GM=Mg=40kg×10N/kg=400N，
水桶在竖直向下的重力GM、杠杆A端向上的拉力FA和阿宝向上的拉力F人的作用下处于平衡状态，
所以阿宝对绳子向上的拉力：F人=GM-FA=400N-100N=300N；
（3）阿宝的重力：G人=m人g=70kg×10N/kg=700N，
阿宝在竖直向下的重力G人、绳子向下的拉力F绳和地面对向上的支持力F支的作用下处于平衡状态，
因为绳子向下拉阿宝的力F绳与阿宝对绳子向上的拉力F人是一对相互作用力，所以F绳=F人=300N，
所以地面对阿宝的支持力：F支=G人+F绳=700N+300N=1000N，
根据物体间力的作用是相互的可知，阿宝对地面的压力F=F支=1000N，
所以阿宝对地面的压强：p===2.5×104Pa。
答：（1）阿宝不提绳子，杠杆水平平衡时，绳AQ的拉力大小为100N；
（2）阿宝缓慢提绳子（绳AQ始终竖直），当水桶刚离开水面时卜宝对绳的拉力大小为300N；
（3）若阿宝的质量为70kg，每只鞋子与地面的接触面积为200cm2，当水桶刚离开水面时阿宝对地面的压强为2.5×104Pa。
