一、单选题

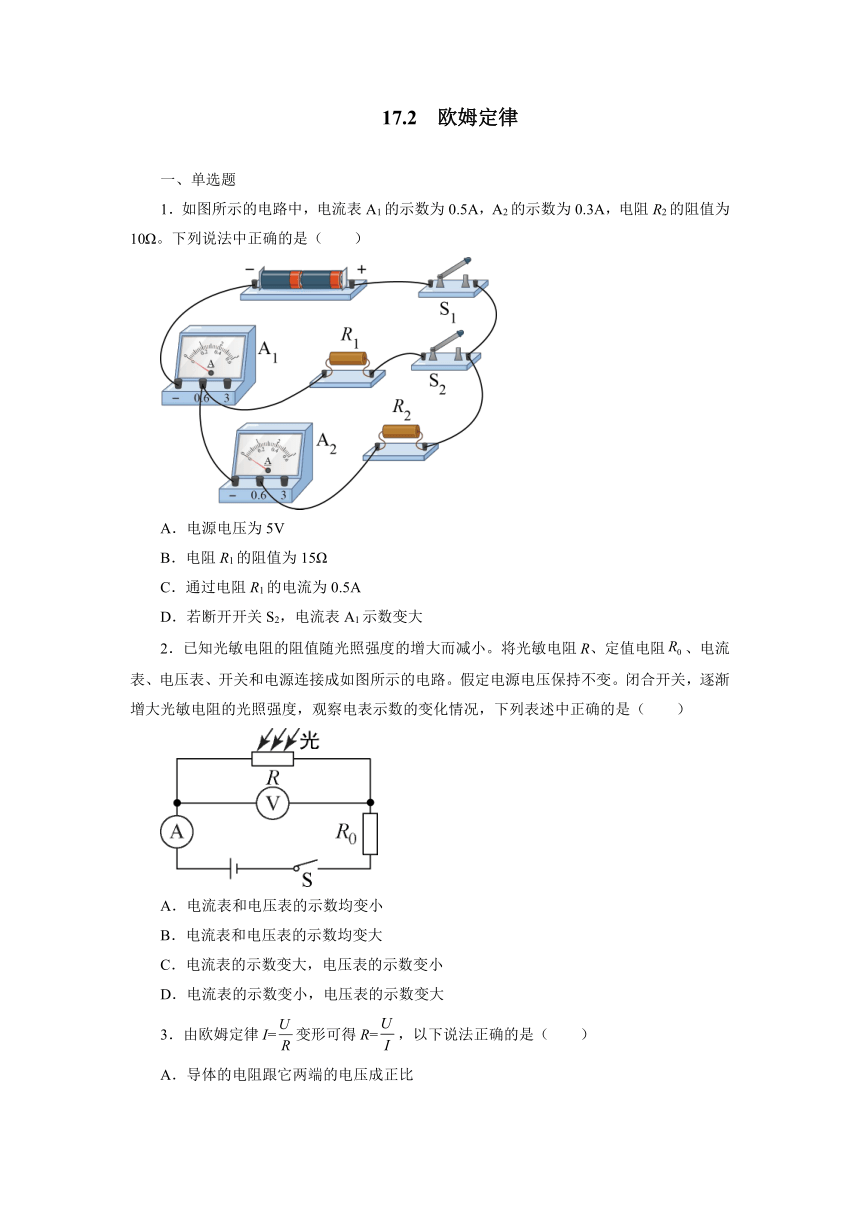

1．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。下列说法中正确的是（　　）
A．电源电压为5V
B．电阻R1的阻值为15Ω
C．通过电阻R1的电流为0.5A
D．若断开开关S2，电流表A1示数变大
2．已知光敏电阻的阻值随光照强度的增大而减小。将光敏电阻R、定值电阻、电流表、电压表、开关和电源连接成如图所示的电路。假定电源电压保持不变。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况，下列表述中正确的是（　　）
A．电流表和电压表的示数均变小
B．电流表和电压表的示数均变大
C．电流表的示数变大，电压表的示数变小
D．电流表的示数变小，电压表的示数变大
3．由欧姆定律I=变形可得R=，以下说法正确的是（　　）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定

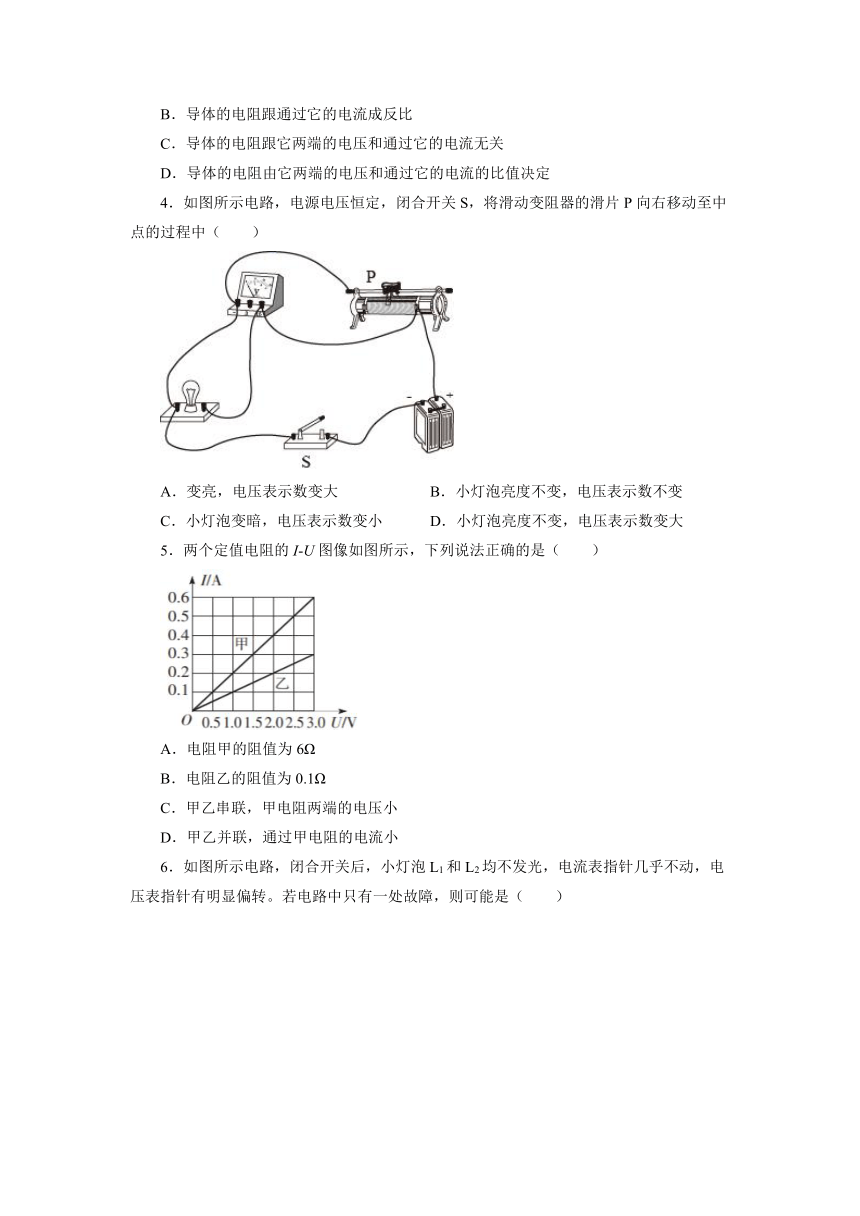

4．如图所示电路，电源电压恒定，闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中（　　）
A．变亮，电压表示数变大 B．小灯泡亮度不变，电压表示数不变
C．小灯泡变暗，电压表示数变小 D．小灯泡亮度不变，电压表示数变大
5．两个定值电阻的I-U图像如图所示，下列说法正确的是（　　）
A．电阻甲的阻值为6Ω
B．电阻乙的阻值为0.1Ω
C．甲乙串联，甲电阻两端的电压小
D．甲乙并联，通过甲电阻的电流小

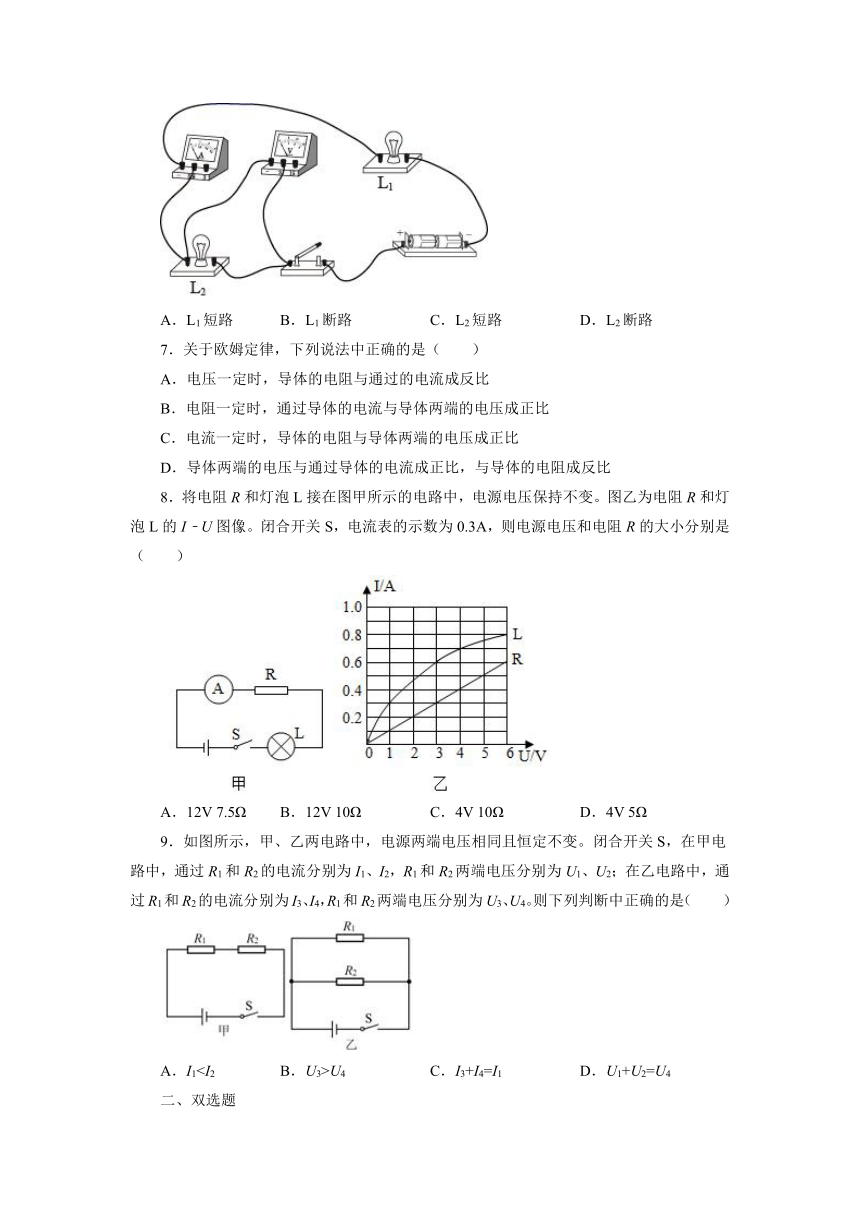

6．如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是（　　）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
7．关于欧姆定律，下列说法中正确的是（　　）
A．电压一定时，导体的电阻与通过的电流成反比
B．电阻一定时，通过导体的电流与导体两端的电压成正比
C．电流一定时，导体的电阻与导体两端的电压成正比
D．导体两端的电压与通过导体的电流成正比，与导体的电阻成反比
8．将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I﹣U图像。闭合开关S，电流表的示数为0.3A，则电源电压和电阻R的大小分别是（　　）
A．12V 7.5Ω B．12V 10Ω C．4V 10Ω D．4V 5Ω
9．如图所示，甲、乙两电路中，电源两端电压相同且恒定不变。闭合开关S，在甲电路中，通过R1和R2的电流分别为I1、I2，R1和R2两端电压分别为U1、U2；在乙电路中，通过R1和R2的电流分别为I3、I4，R1和R2两端电压分别为U3、U4。则下列判断中正确的是（　　）
A．I1U4 C．I3+I4=I1 D．U1+U2=U4
二、双选题
10．下列说法中正确的是（　　）
A．导体两端的电压为0时，导体的电阻一定为0
B．导体的电阻跟它两端的电压成正比
C．导体的电阻等于导体两端的电压跟通过它的电流的比值
D．导体的电阻一定时，通过导体的电流跟它两端的电压成正比
三、填空题
11．如图是关于电阻A、B的I-U图像，电阻值较大的电阻是__________。若将A、B两电阻串联后接在电压为3V的电源两端，则串联电路中的电流是__________A，此时电路总电阻值是__________。
12．测温模拟电路如图所示，温度计由量程为3V的电压表改装而成，电源电压U为6V， R的阻值为50Ω，热敏电阻的阻值Rt随温度变化的关系如图所示。则当开关S闭合后，电路可测量的最高温度为______，此时流过R的电流为______。　　　　　　　　　　　　　
13．如图甲所示的电路，电源电压恒为4.5V，闭合开关后，电压表示数如图乙所示，电流表示数是 0.7A，则定值电阻的阻值为______Ω。
14．如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R 1=10Ω。当只闭合开关S1时，电流表示数为0.6A，则电源电压为______V；当同时闭合开关S1、S2时，电流表的示数增大了0.5A，则R 2的阻值是______Ω。
15．图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变______。若握力F增大时，要求仪表的示数也增大，则接线柱a、b之间应接入______，接线柱c、d之间应接入______（后两空选填“定值电阻”、“电流表”
或“电压表”）
16．一导体两端电压为3V，通过它的电流是0.5A，则此导体的电阻是_____________Ω；如果此导体端电压为0V，则通过它的电流为_____________A，它的电阻为_____________Ω。
四、计算题
17．如图所示的电路，电源电压为12V且保持不变，电阻R1=8Ω。求：
（1）当S1闭合、S2断开时，电流表A的示数为1A，则R2的阻值多大？
（2）当S1、S2均闭合时，电流表A的示数多大？
（3）当S1、S2均断开时，电压表V1的示数为3V，则R3的阻值多大？
18．为锻炼身体，小刚利用所学物理知识设计了一个电子拉力计，如图甲是其原理图，硬质弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R接触良好且摩擦不计），定值电阻，R是一根长为5cm的均匀电阻线（阻值跟长度成正比），其最大阻值为25Ω，电源电压为3V，电压表的量程为，当不拉拉环时，金属滑片P刚好处于b端。已知该弹簧伸长的长度与所受拉力F间的关系如图乙所示，求：
（1）当不拉拉环时，电压表的示数为多少伏？
（2）闭合开关，当电压表的示数时，电阻线接入电路中的电阻值为多少欧？此时，作用在拉环上竖直向上的拉力为多少牛？
参考答案
1．B
2．C
3．C
4．B
5．C
6．D
7．B
8．C
9．D
10．CD
11．10 0.2 15
12．50℃ 0.06A
13．3
14．6 12
15．小 电压表 定值电阻
16．6 0 6
17．（1）12Ω?；（2）2.5A；（3）36Ω
18．（1）0.5V；（2）5Ω，400N
