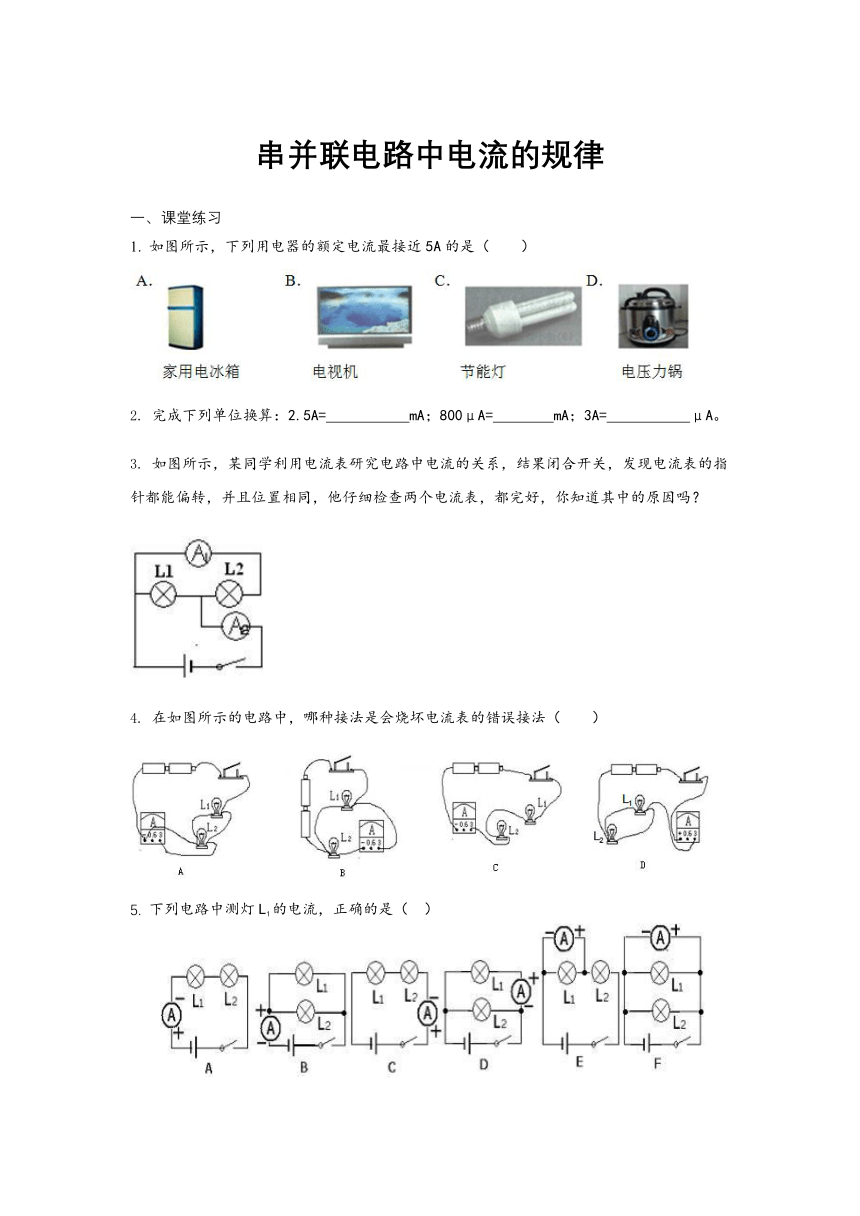

1155700011252200串并联电路中电流的规律
课堂练习
1. 如图所示，下列用电器的额定电流最接近5A的是（　　）
2. 完成下列单位换算：2.5A= mA；800μA= mA；3A= μA。
3. 如图所示，某同学利用电流表研究电路中电流的关系，结果闭合开关，发现电流表的指针都能偏转，并且位置相同，他仔细检查两个电流表，都完好，你知道其中的原因吗？
4. 在如图所示的电路中，哪种接法是会烧坏电流表的错误接法（　　）
5. 下列电路中测灯L1的电流，正确的是（ ）
　　

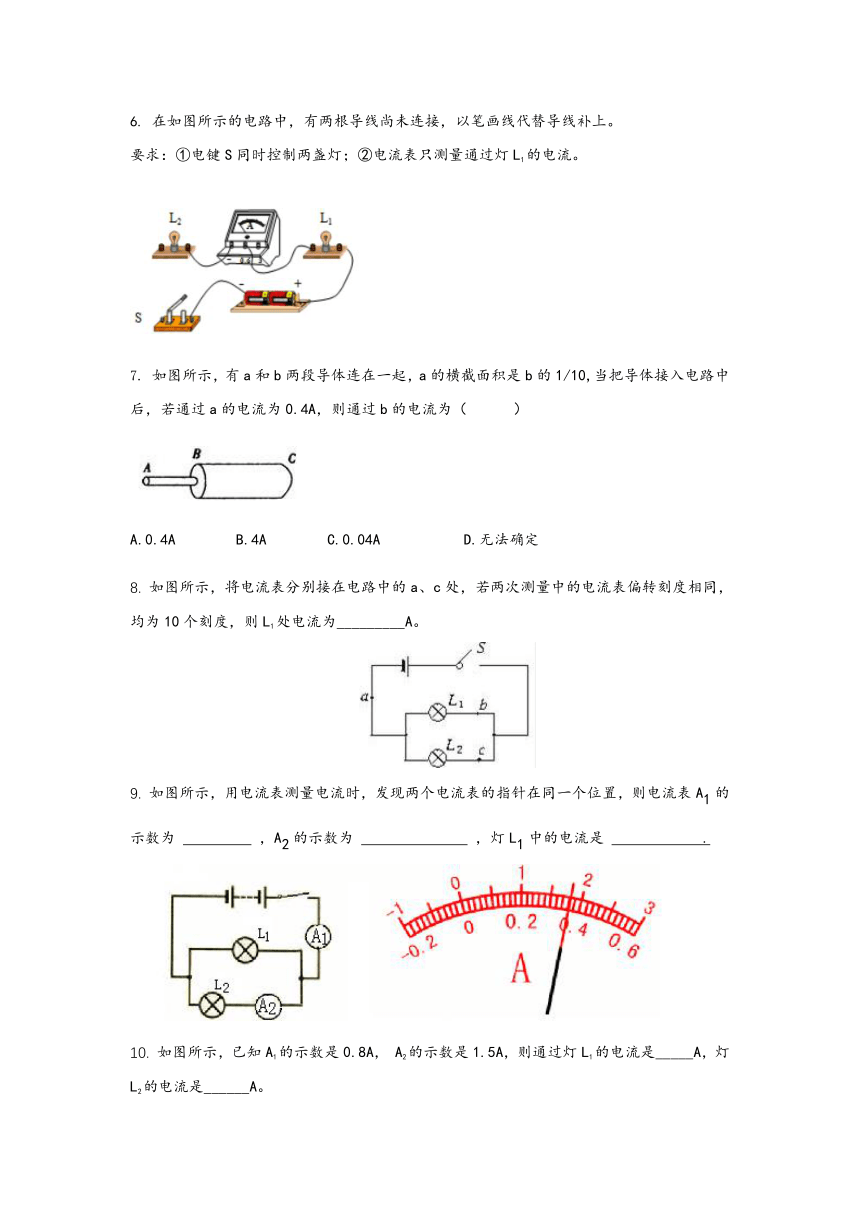

6. 在如图所示的电路中，有两根导线尚未连接，以笔画线代替导线补上。
要求：①电键S同时控制两盏灯；②电流表只测量通过灯L1的电流。
7. 如图所示，有a和b两段导体连在一起，a的横截面积是b的1/10,当把导体接入电路中后，若通过a的电流为0.4A，则通过b的电流为（ ）
A.0.4A B.4A C.0.04A D.无法确定
8. 如图所示，将电流表分别接在电路中的a、c处，若两次测量中的电流表偏转刻度相同，均为10个刻度，则L1处电流为_________A。
　　　　　　　　　　　　　　
9. 如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .

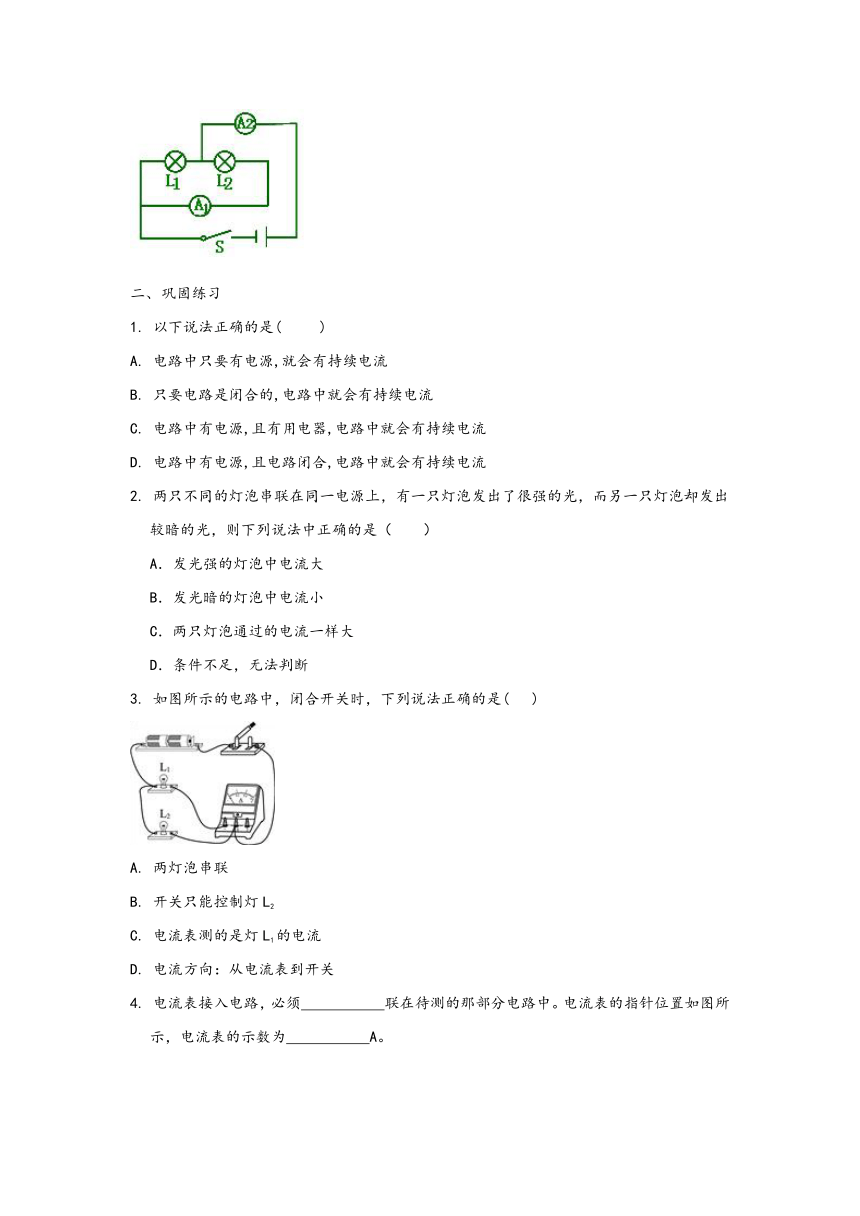

10. 如图所示，已知A1的示数是0.8A， A2的示数是1.5A，则通过灯L1的电流是_____A，灯L2的电流是______A。
巩固练习
1. 以下说法正确的是( )
A. 电路中只要有电源,就会有持续电流
B. 只要电路是闭合的,电路中就会有持续电流
C. 电路中有电源,且有用电器,电路中就会有持续电流
D. 电路中有电源,且电路闭合,电路中就会有持续电流
2. 两只不同的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，则下列说法中正确的是（　　）
A．发光强的灯泡中电流大
B．发光暗的灯泡中电流小
C．两只灯泡通过的电流一样大
D．条件不足，无法判断
3. 如图所示的电路中，闭合开关时，下列说法正确的是( )
A. 两灯泡串联
B. 开关只能控制灯L2
C. 电流表测的是灯L1的电流
D. 电流方向：从电流表到开关

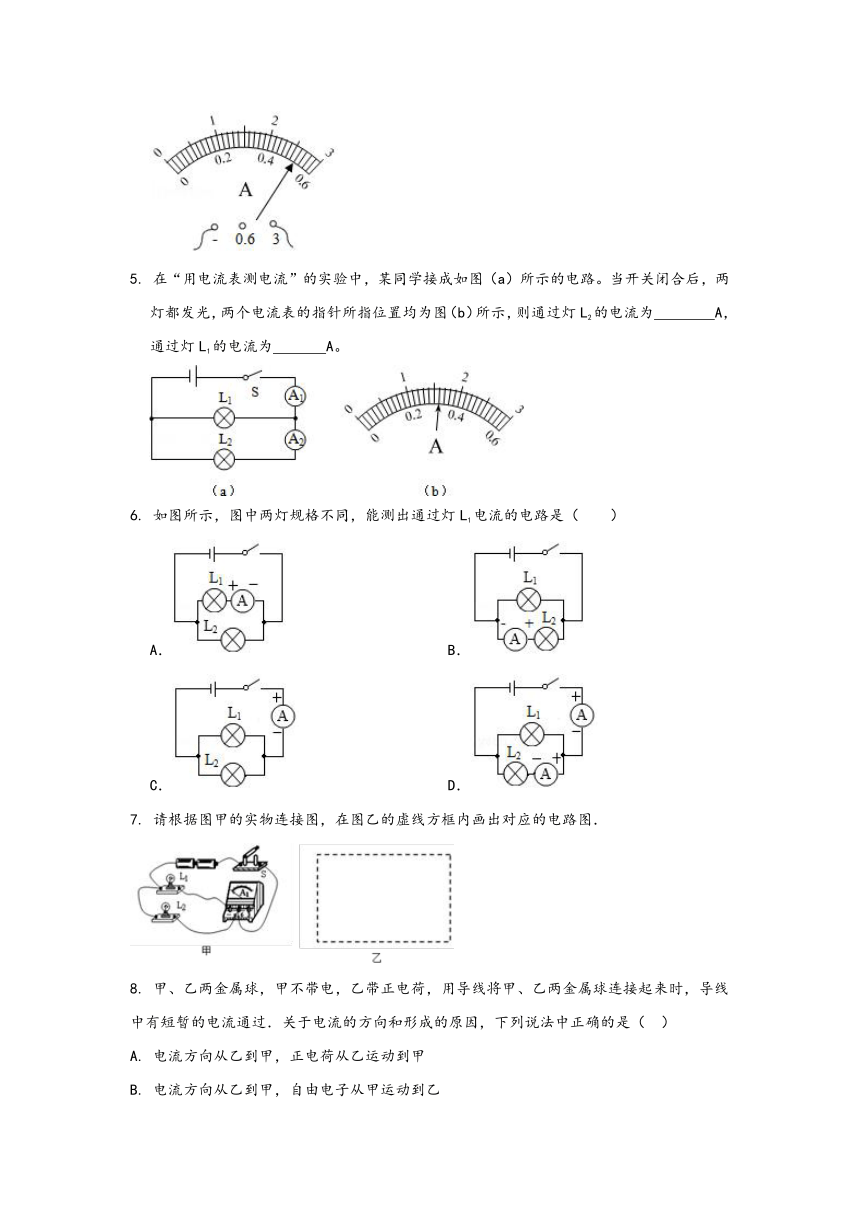

4. 电流表接入电路，必须　 　联在待测的那部分电路中。电流表的指针位置如图所示，电流表的示数为　 　A。
5. 在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为　 　A，通过灯L1的电流为　 　A。
6. 如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（　　）
A． B．
C． D．
7. 请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图．
8. 甲、乙两金属球，甲不带电，乙带正电荷，用导线将甲、乙两金属球连接起来时，导线中有短暂的电流通过．关于电流的方向和形成的原因，下列说法中正确的是（ ）
A. 电流方向从乙到甲，正电荷从乙运动到甲
B. 电流方向从乙到甲，自由电子从甲运动到乙
C. 电流方向从甲到乙，自由电子从甲运动到乙
D. 电流方向从甲到乙，正电荷从乙运动到甲
9. 在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小。为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作最合理的是（　　）
A．将电源两极对调，再次测量A、B、C三处的电流
B．换用不同规格的灯泡，再次测量A、B、C三处的电流
C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D．改变开关S的位置，再次测量A、B、C三处的电流
答案解析
1. 【思路点拨】题目考查了常见用电器正常工作时的电流值，要求学生对电流的大小有具体的认识，可以参照日常生活中的一些用电器（电视机、电冰箱、空调、电熨斗等）的说明书。
【答案】D
【解析】A、家用电冰箱的电流约为0.9A，故A错；B、电视机的电流约为0.5A，故B错；C、节能灯的电流约为0.1A，故C错；D、电压力锅的电流约为5A，故D正确。
2. 【答案】false；0.8；false
【解析】电流的单位安培 （A）、毫安（mA）、微安（μA）因为1A=103mA ；1mA=103uA；所以false；false；false；
3. 【思路点拨】解决此题要结合串并联电路的特点，电流表在电路中可以当做导线处理，判断出电路的连接特点以及两只电流表的测量对象，最后可做出相应的判断。
【答案与解析】 读图可知，两只灯泡组成并联电路，电流表A1测灯泡L2的电流，电流表A2测干路中的总电流。因为干路中的总电流等于各支路的电流之和，因此，两只电流表的指针偏转角度相同是因为它们选择的量程不同。A2选择的是大量程，而A1则选择的是小量程。
4. 【答案】A
【解析】A选项灯泡L1、L2被短路，电流表直接接到电源的两极上，可能会烧坏电流表．故A符合题意；B选项灯泡L1、L2并联，电流表测量通过L2电流．故B不符合题意；C选项灯泡L1、L2串联，电流表测量串联电路的电流．故C不符合题意；D选项灯泡L1、L2并联，电流表测量干路的电流．故D不符合题意。
5. 【答案】C
6. 【答案】如下图所示
【解析】由电流表只测量通过灯L1的电流。可知两灯泡并联，则电流表串联在L1支路中，电键控制L1和L2，则电键接在干路中。
7. 【答案】A
【解析】虽然a、b两段导体的横截面积不同，但是两段导体是串联的，只要是串联着的导体，接入电路中时通过的电流必然相等，故本题应选A。
8. 【答案】0.8
【解析】a处为干路，b、c为支路，所以a处电流要大于b、c处电流，故a处电流表的量程为“0～3A” Ia=1A；而在c处量程应为“0～0.6A”所以Ic =0.2A，根据并联电路电流规律，干路电流等于各支路电流之和，因此Ib=Ia-Ic=1A-0.2A=0.8A。
9. 【答案】1.8A；0.36A；1.44A
10. 【思路点拨】（1）分析电路，两个灯泡并联，电流表A1测量灯泡L2的电流，电流表A2测量干路电流；（2）根据并联电路中电流的关系干路电流等于各支路电流之和求解。
【答案】0.7A；0.8A
【解析】如图所示电路，两个灯泡并联，电流表A1测量灯泡L2的电流，电流表A2测量干路电流，灯L2的电流是0.8A；根据并联电路电流规律，可得通过灯L1的电流0.7A。
巩固练习
1. 【答案】D
【解析】电流产生的原因是有电源，并且电路为通路，所以形成持续电流的条件是：一有电源；二闭合回路，故选D。
2. 【答案】C
【解析】两个灯泡串联接在电源上，由串联电路的特点知，流过它们的电流相等；它们的亮度不同是由它们的实际功率不同（或电阻不同）造成的。
3. 【答案】C
【解析】A、如图两灯连接在电路中，两灯并联，故A错误；
B、如图，开关位于干路，控制两灯的通断，故B错误；
C、如图，电流表串联在L1所在的支路中，测量L1的电流，故C正确；
D、电源外部的电流方向从电源正极经过开关、用电器等元件后回到电源负极，所以图中电流方向从开关流向电流表，故D错误；
4. 【答案】串；2.4
【解析】电流表相当于导线，测量电流时必须串联在待测电路中；
由图知，电流表使用的是0～3A量程，分度值为0.1A，读数为2.4A。
5. 【答案】0.32，1.28
【解析】由图a、b可知两电流表分别测量的是干路和支路电流，即I＝1.6A，I2＝0.32A
所以，由并联电路电流的规律：I＝I1+I2得I1＝I﹣I2＝1.6A﹣0.32A＝1.28A
6. 【答案】D
【解析】A、图中电流表与灯L1串联，但其正负接线柱接反了，故A错误；
B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，故B错误；
C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，故C错误。
D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流，故D正确；
7. 【答案】电路图如图所示
【解析】由实物图分析可知，两灯泡是并联的，电流表测通过灯泡L1的电流，电路图如上所示。
8. 【答案】B
【解析】乙带正电荷，说明乙失去了部分电子，所以当用导线将甲、乙两金属球连接起来时，甲球上部分电子会转移到乙球上，即电子从甲到乙；
由于人们规定的电流方向为正电荷定向移动的方向，所以电子移到的方向与电流方向相反，即电流方向为从乙到甲，故B正确，C错误；
原子核中的质子带正电，质子不会定向移动形成电流，而形成电流的是电子或离子，故AD错误。
9. 【答案】B
【解析】A、将电源的正负极对调，不能改变电路中的电阻、电压、电流，实验数据不变。不符合题意。
B、更换不同的灯泡，电阻变化，电路中的电流发生变化，得出几组不同的实验数据，在分析实验数据得出结论，这样得出的实验结论具有普遍性，减小了偶然性。
C、两只灯泡的位置对调，不能改变电路的电阻、电压和电流，实验数据不变。不符合题意。
D、改变开关的位置，不能改变电路的电阻、电压和电流，实验数据不变。不符合题。
