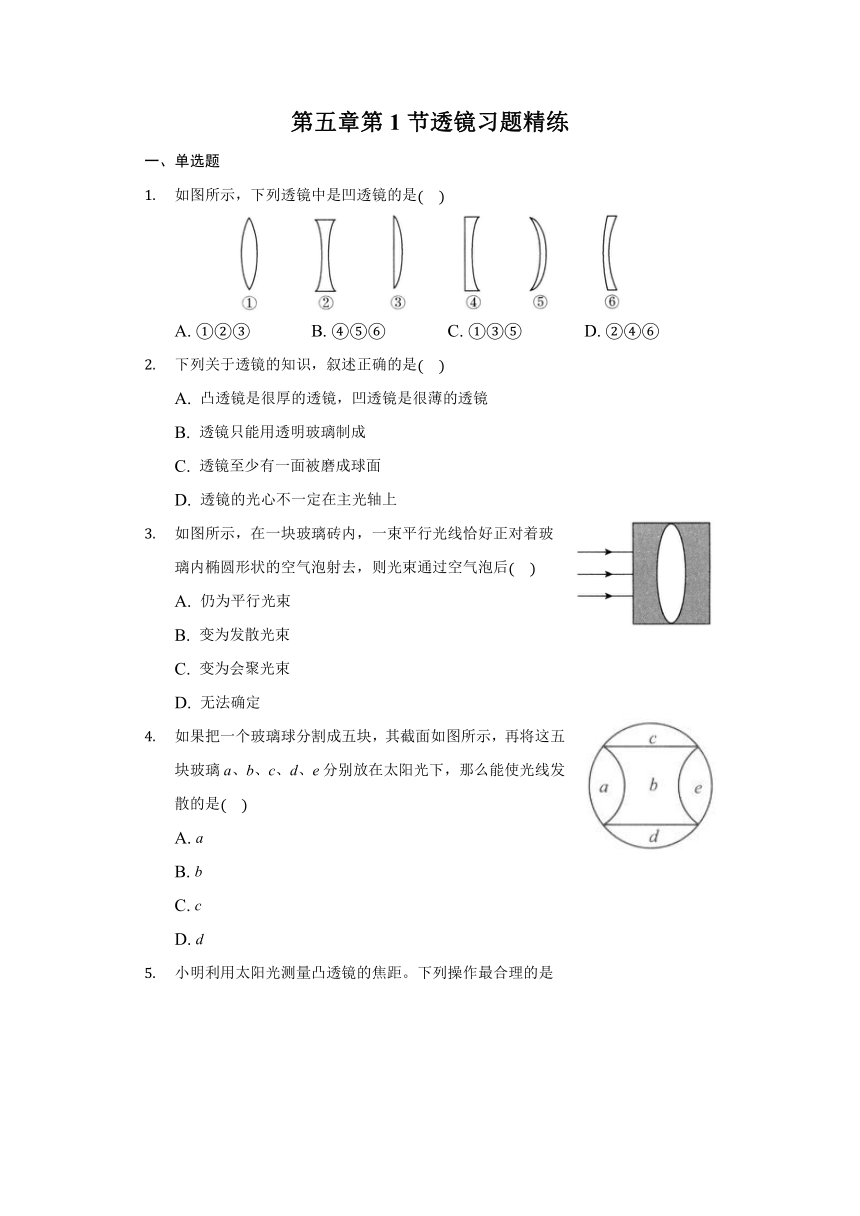

第五章第1节透镜习题精练
一、单选题
如图所示，下列透镜中是凹透镜的是(????)
A. ①②③ B. ④⑤⑥ C. ①③⑤ D. ②④⑥
下列关于透镜的知识，叙述正确的是(????)
A. 凸透镜是很厚的透镜，凹透镜是很薄的透镜
B. 透镜只能用透明玻璃制成
C. 透镜至少有一面被磨成球面
D. 透镜的光心不一定在主光轴上
如图所示，在一块玻璃砖内，一束平行光线恰好正对着玻璃内椭圆形状的空气泡射去，则光束通过空气泡后(????)
A. 仍为平行光束
B. 变为发散光束
C. 变为会聚光束
D. 无法确定
如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是(????)
A. a
B. b
C. c
D. d

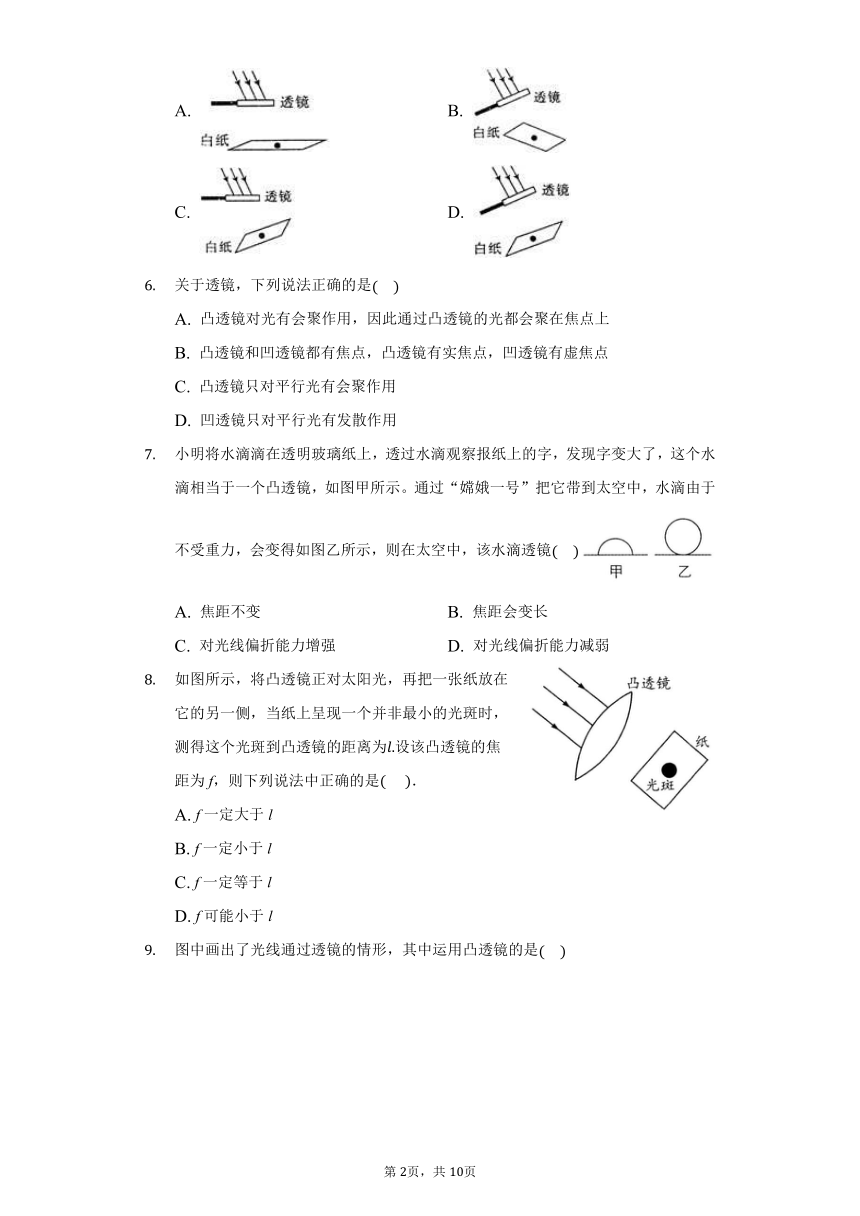

小明利用太阳光测量凸透镜的焦距。下列操作最合理的是
A. B.
C. D.
关于透镜，下列说法正确的是(????)
A. 凸透镜对光有会聚作用，因此通过凸透镜的光都会聚在焦点上
B. 凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点
C. 凸透镜只对平行光有会聚作用
D. 凹透镜只对平行光有发散作用
小明将水滴滴在透明玻璃纸上，透过水滴观察报纸上的字，发现字变大了，这个水滴相当于一个凸透镜，如图甲所示。通过“嫦娥一号”把它带到太空中，水滴由于不受重力，会变得如图乙所示，则在太空中，该水滴透镜(????)
A. 焦距不变 B. 焦距会变长
C. 对光线偏折能力增强 D. 对光线偏折能力减弱
如图所示，将凸透镜正对太阳光，再把一张纸放在它的另一侧，当纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为l.设该凸透镜的焦距为f，则下列说法中正确的是(??? )．
A. f一定大于l
B. f一定小于l
C. f一定等于l
D. f可能小于l

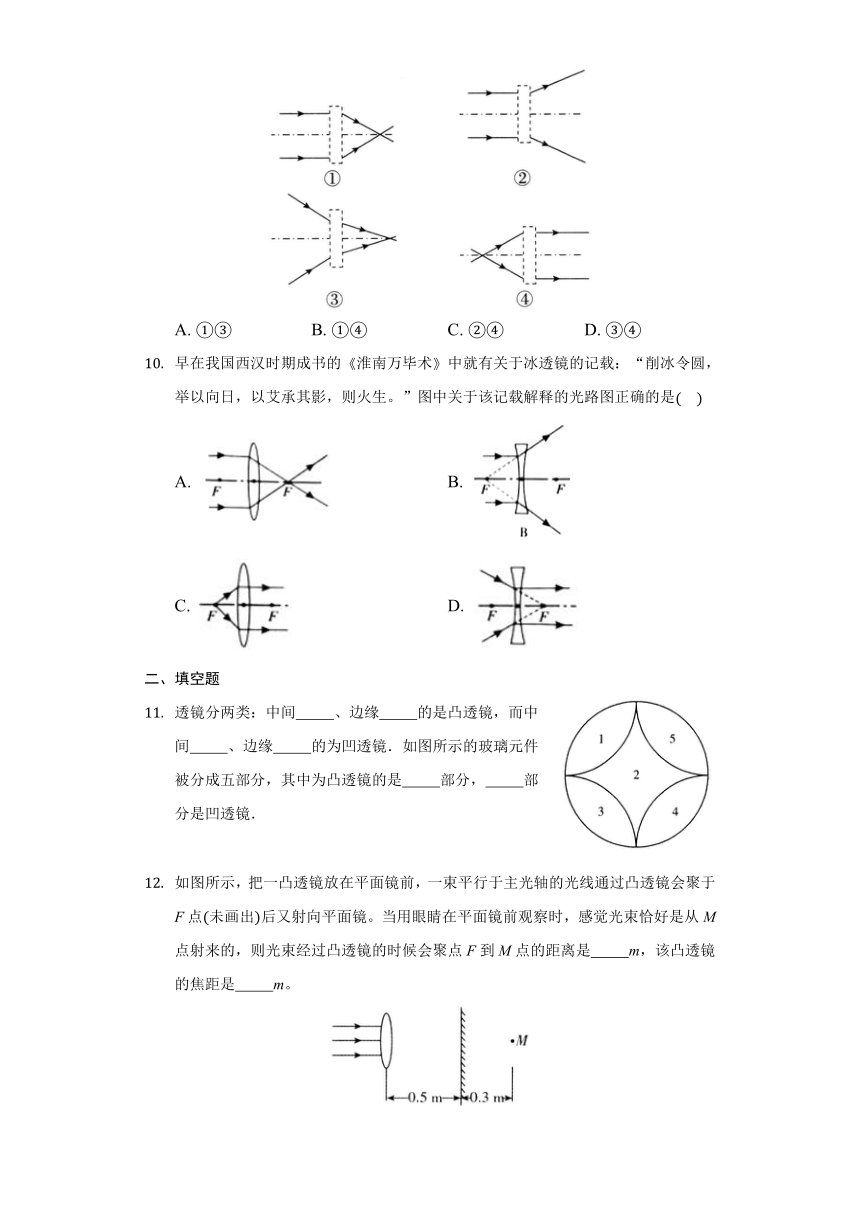

图中画出了光线通过透镜的情形，其中运用凸透镜的是(????)
A. ①③ B. ①④ C. ②④ D. ③④
早在我国西汉时期成书的《淮南万毕术》中就有关于冰透镜的记载：“削冰令圆，举以向日，以艾承其影，则火生。”图中关于该记载解释的光路图正确的是(????)
A. B.
C. D.
二、填空题
透镜分两类：中间??????????、边缘??????????的是凸透镜，而中间??????????、边缘??????????的为凹透镜．如图所示的玻璃元件被分成五部分，其中为凸透镜的是??????????部分，??????????部分是凹透镜．
如图所示，把一凸透镜放在平面镜前，一束平行于主光轴的光线通过凸透镜会聚于F点(未画出)后又射向平面镜。当用眼睛在平面镜前观察时，感觉光束恰好是从M点射来的，则光束经过凸透镜的时候会聚点F到M点的距离是??????????m，该凸透镜的焦距是??????????m。

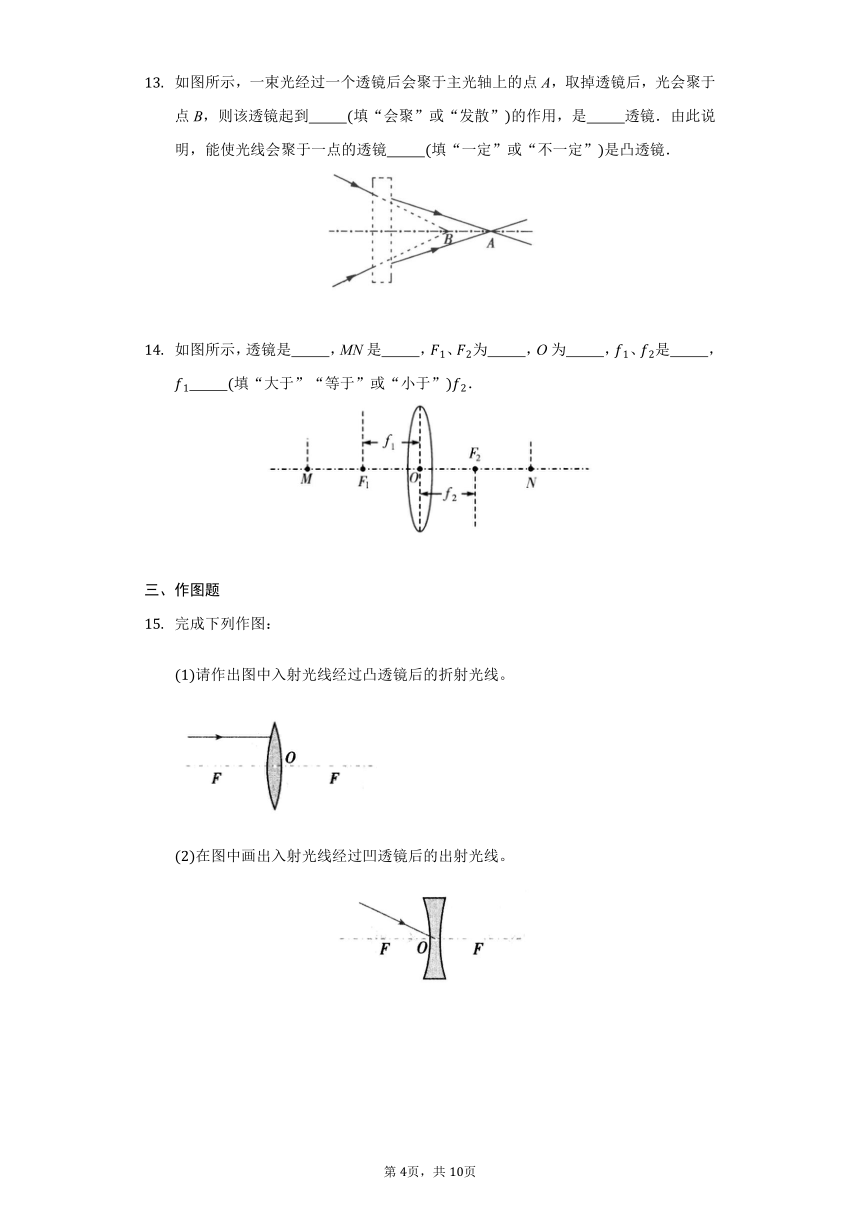

如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于点B，则该透镜起到??????????(填“会聚”或“发散”)的作用，是??????????透镜．由此说明，能使光线会聚于一点的透镜??????????(填“一定”或“不一定”)是凸透镜．
如图所示，透镜是??????????，MN是??????????，F1、F2为??????????，O为??????????，f1、f2是??????????，f1??????????(填“大于”“等于”或“小于”)f2．
三、作图题
完成下列作图：
(1)请作出图中入射光线经过凸透镜后的折射光线。
(2)在图中画出入射光线经过凹透镜后的出射光线。

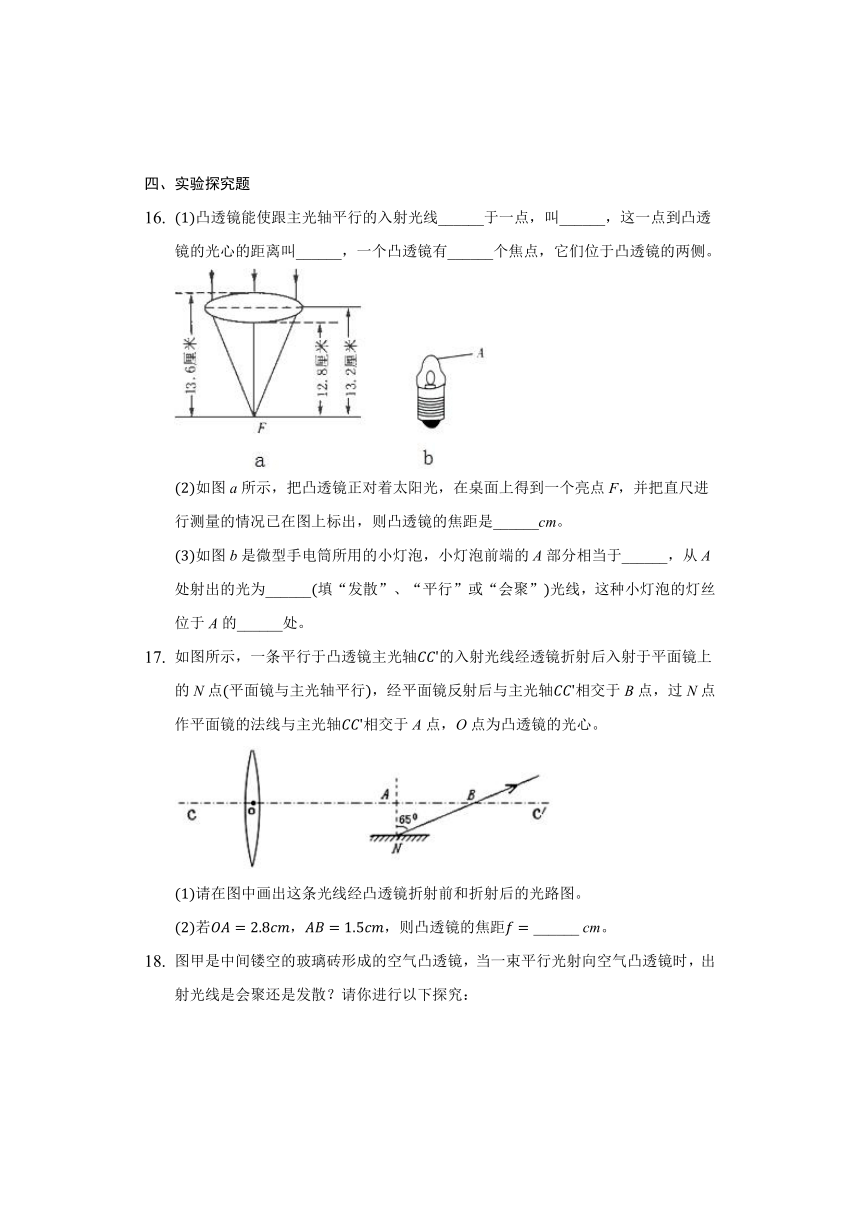

四、实验探究题
(1)凸透镜能使跟主光轴平行的入射光线______于一点，叫______，这一点到凸透镜的光心的距离叫______，一个凸透镜有______个焦点，它们位于凸透镜的两侧。
(2)如图a所示，把凸透镜正对着太阳光，在桌面上得到一个亮点F，并把直尺进行测量的情况已在图上标出，则凸透镜的焦距是______cm。
(3)如图b是微型手电筒所用的小灯泡，小灯泡前端的A部分相当于______，从A处射出的光为______(填“发散”、“平行”或“会聚”)光线，这种小灯泡的灯丝位于A的______处。
如图所示，一条平行于凸透镜主光轴CC'的入射光线经透镜折射后入射于平面镜上的N点(平面镜与主光轴平行)，经平面镜反射后与主光轴CC'相交于B点，过N点作平面镜的法线与主光轴CC'相交于A点，O点为凸透镜的光心。

(1)请在图中画出这条光线经凸透镜折射前和折射后的光路图。
(2)若OA=2.8cm，AB=1.5cm，则凸透镜的焦距f= ______ cm。
图甲是中间镂空的玻璃砖形成的空气凸透镜，当一束平行光射向空气凸透镜时，出射光线是会聚还是发散？请你进行以下探究：
(1)图乙是中间镂空的玻璃砖形成的空气棱镜，请在图乙中画出光线O1O2从空气进入玻璃后折射光线O2T的大致位置．
(2)对比分析图甲、乙，可以猜想：图甲中空气凸透镜对光线有_________作用．
(3)将空气凸透镜正对着太阳光，用白纸当______在另一侧来回移动，通过在白纸上能否观察到很小很亮的_________，验证(2)中的猜想是否正确，这是通过_________方法验证猜想．
答案和解析
1.【答案】D
【解析】解：由题图知，中间比边缘厚的是凸透镜，有①③⑤；中间比边缘薄的是凹透镜，有②④⑥。
2.【答案】C【解析】解：凸透镜是中间厚、边缘薄的透镜，凹透镜是中间薄、边缘厚的透镜，故A选项错误；透镜可以用玻璃制成，也可以用塑料、冰或水等透明介质制成，故B选项错误；透镜至少有一面应被磨成球面，故C选项正确；透镜的光心一定在主光轴上，故D选项错误。
3.【答案】B【解析】解：玻璃砖可看成是两个凹透镜合在一起，仍然是一个凹透镜，平行光经过凹透镜折射后变为发散光束。
4.【答案】B
【解析】由图知：玻璃a、c、e、d都是中间厚，边缘薄，是凸透镜，能使光线会聚，不符合题意；而玻璃b是中间薄，边缘厚，是凹透镜，能使光线发散，符合题意。
故选B。??
5.【答案】D
【解析】利用会聚太阳光法测焦距时，要将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点。所以把白纸(光屏)置于另一侧，改变白纸与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，这个光斑便为焦点，测出光斑到凸透镜的距离，可得凸透镜的焦距。可见ABC错误，D正确。
故选D。??
6.【答案】B
【解析】A. 凸透镜对光线有会聚作用，但光线通过凸透镜折射后不一定能会聚于焦点，只有平行于主光轴的光线才会会聚在焦点，故 A 错误；
B. 凸透镜和凹透镜都有焦点，凸透镜有两个实焦点，凹透镜有两个虚焦点，故 B 正确；
C. 凸透镜对所有光线都有会聚作用，故 C 错误；
D. 凹透镜对所有光线都有发散作用，故 D 错误。故选B 。??
7.【答案】C
【解析】解：水滴相当于一个凸透镜，凸透镜对光有会聚作用，光线经凸透镜折射后，折射光线将向主光轴方向偏折；凸透镜对光的偏折能力与凸透镜的凸起程度有关，通过“嫦娥一号”把水滴带到太空中，水滴由于不受重力，会变得如图乙所示，相当于凸透镜变凸，折射能力变强，由于凸透镜折射能力变强，所以焦距会变小，故C正确，ABD错误．
8.【答案】D
【解析】?[解析]由于光斑到凸透镜的距离为l时，即像距为l时，纸上并没有得到最小的光斑，所以凸透镜的焦距f≠l；而它们两者的大小关系无法确定，因此f可能小于l，也可能大于l，只有D选项符合题意．故选D．
9.【答案】B
【解析】解：从①②③④中光线通过透镜的情形可知，②和③的折射光线相对于入射光线是发散的，所以都是凹透镜；①和④的折射光线相对于入射光线是会聚的，所以都是凸透镜。
10.【答案】A
【解析】解：
把冰磨制成凸透镜，让太阳光通过凸透镜，太阳光将会聚在焦点，从而使焦点处温度升高，如果在焦点处放些易燃物质，易燃品就会燃烧起来，从而取火。这是利用了凸透镜的会聚作用。
A、图中平行光经凸透镜会聚于焦点，故A符合题意；
B、图中平行光经凹透镜后折射光线的反向延长线过焦点，故B不符合题意；
C、图中过焦点的光线经凸透镜后变成平行光，故C不符合题意；
D、图中延长线过焦点的光线经凹透镜后变成平行光，故D不符合题意。
故选：A。
11.【答案】厚?
? 薄??
?薄
?厚
1、3、4、5
2
12.【答案】0.6 0.2
【解析】解：由题知，一束平行于主光轴的光线通过凸透镜会聚于F点后又射向平面镜，则凸透镜的焦点在平面镜前面，当用眼睛在平面镜前观察时，感觉光束似乎是从M点射来的，则焦点(镜前光线的会聚点)为物点，M为像点。由于物体在平面镜中成像时，物、像关于平面镜对称，据此作出凸透镜的会聚点即点F，如图所示。光束会聚点F和M点的距离s=2×0.3?m=0.6?m；焦距是焦点到光心的距离，则该凸透镜的焦距f=0.5?m?0.3?m=0.2?m。
13.【答案】发散
?凹
不一定
【解析】解：
放上透镜后光的会聚点A要比不放透镜的会聚点B更远离透镜，因此该透镜对光线起发散作用，是凹透镜．因凸透镜对光线有会聚作用，所以凸透镜可以使光线会聚于一点，而本题中的光线经凹透镜折射后也可会聚于一点．由此可知，能使光线会聚于一点的不一定是凸透镜．
14.【答案】凸透镜
主光轴?
焦点
光心
焦距
等于
15.【答案】(1)? (2)
16.【答案】会聚? 焦点? 焦距? 2? 13.2? 凸透镜? 平行? 焦点
【解析】解：
(1)凸透镜对光有会聚作用，平行于主光轴的光通过凸透镜，能会聚到一点，这个点就是凸透镜的焦点，焦点到透镜光心的距离叫做焦距，因为两侧的光都能被透镜会聚到另一侧的一点，所以凸透镜具有两个焦点；
(2)平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是13.2cm；
(3)小灯泡前端的A部分中间厚边缘薄，相当于一个凸透镜，对光线有会聚作用；A在焦点处，从A处射出的光经过凸透镜后变成平行于主光轴的平行光线。
故答案为：(1)会聚；焦点；焦距；2；(2)13.2；(3)凸透镜；平行；焦点。
17.【答案】1.3
【解析】解：(1)根据反射角等于入射角做出入射光线(即通过凸透镜的折射光线)，入射光线与凸透镜的交点则可确定在凸透镜上入射点的位置，画出入射光线，光路图如图所示：
；
(2)因为平行于主光轴的光线经凸透镜折射后会聚于焦点，所以折射光线与主光轴的交点为焦点F，因为反射角等于入射角，所以AF=AB=1.5cm，则焦距f=OA?AF=2.8cm?1.5cm=1.3cm。
故答案为：(1)见上图；(2)1.3。
18.【答案】(1)如图所示? (2)发散? (3)光屏? 光斑? 实验
