4.2光的反射作图专题2021—2022学年人教版八年级物理上册（含答案）

4.2光的反射作图专题2021—2022学年人教版八年级物理上册

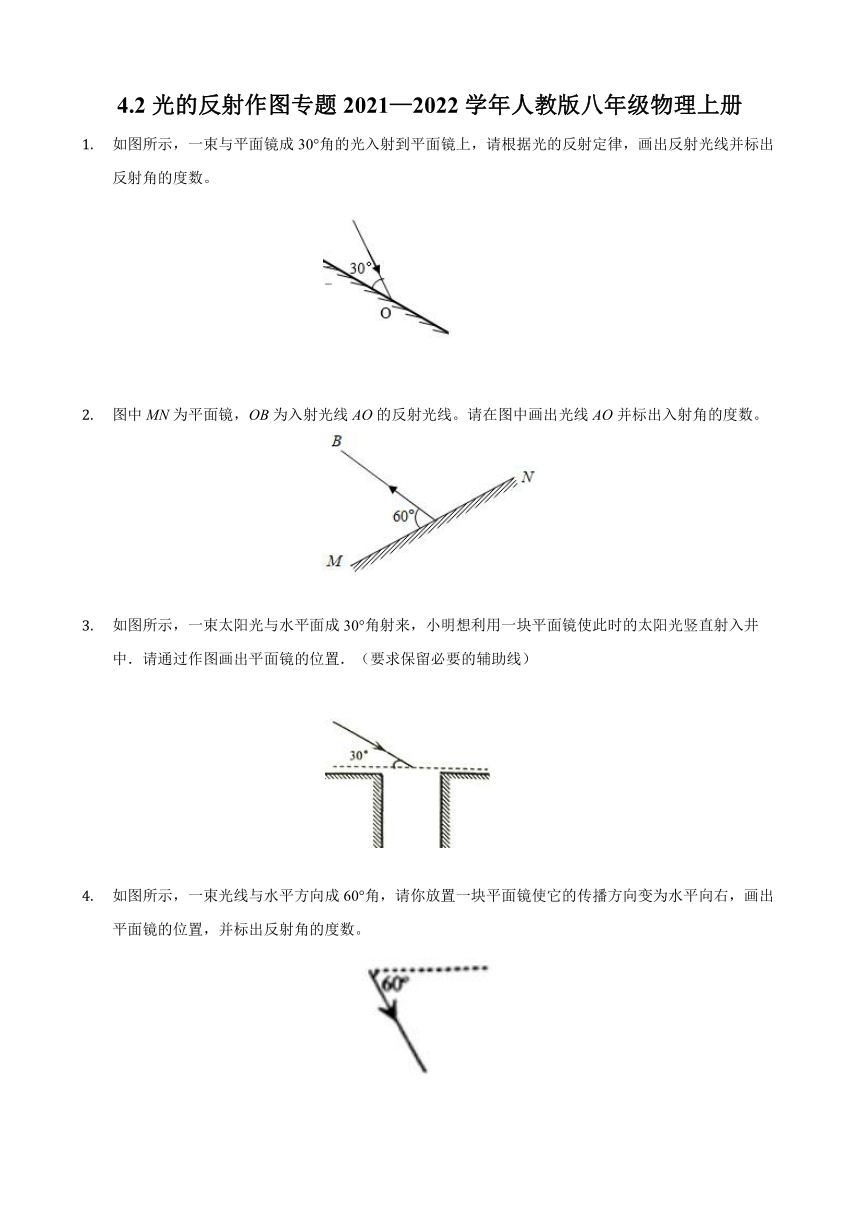

如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。
图中MN为平面镜，OB为入射光线AO的反射光线。请在图中画出光线AO并标出入射角的度数。
如图所示，一束太阳光与水平面成30°角射来，小明想利用一块平面镜使此时的太阳光竖直射入井中．请通过作图画出平面镜的位置．（要求保留必要的辅助线）
如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

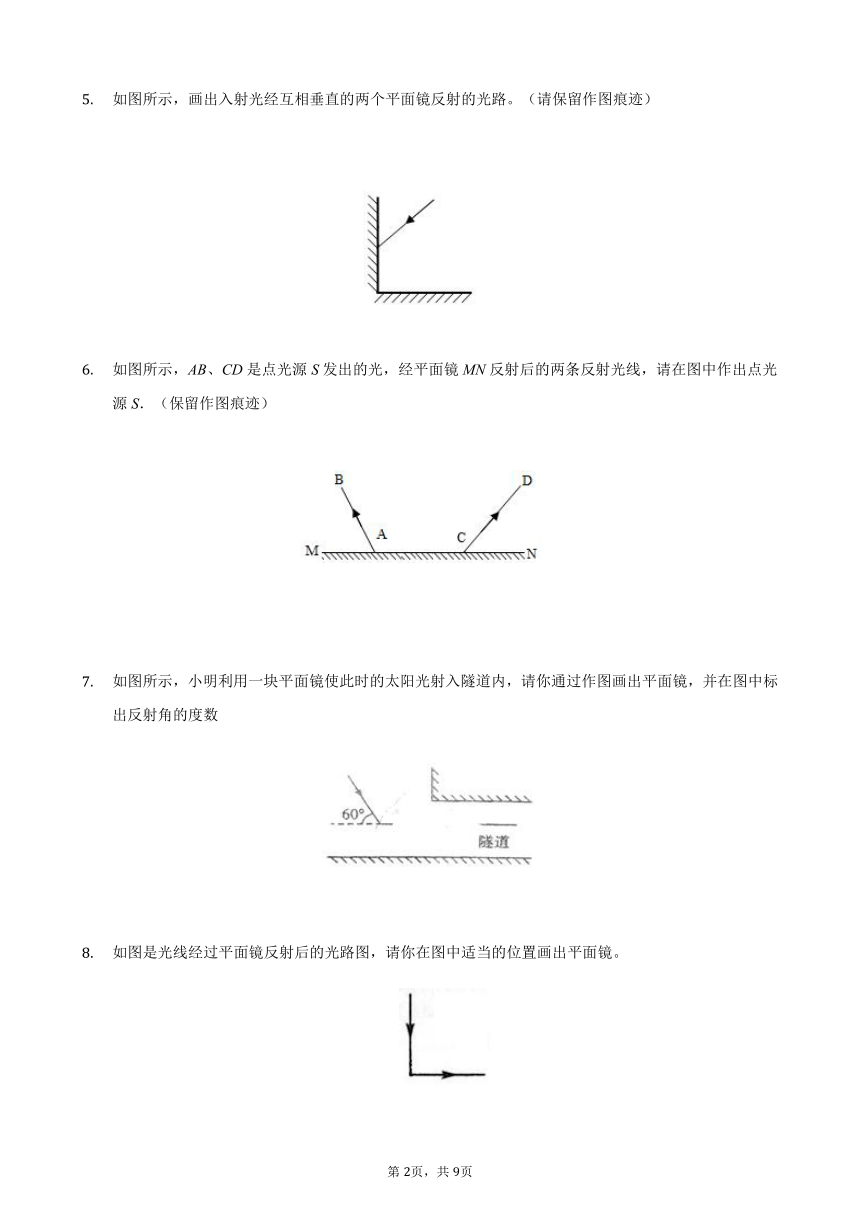

如图所示，画出入射光经互相垂直的两个平面镜反射的光路。（请保留作图痕迹）
如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S．（保留作图痕迹）
如图所示，小明利用一块平面镜使此时的太阳光射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数
如图是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜。

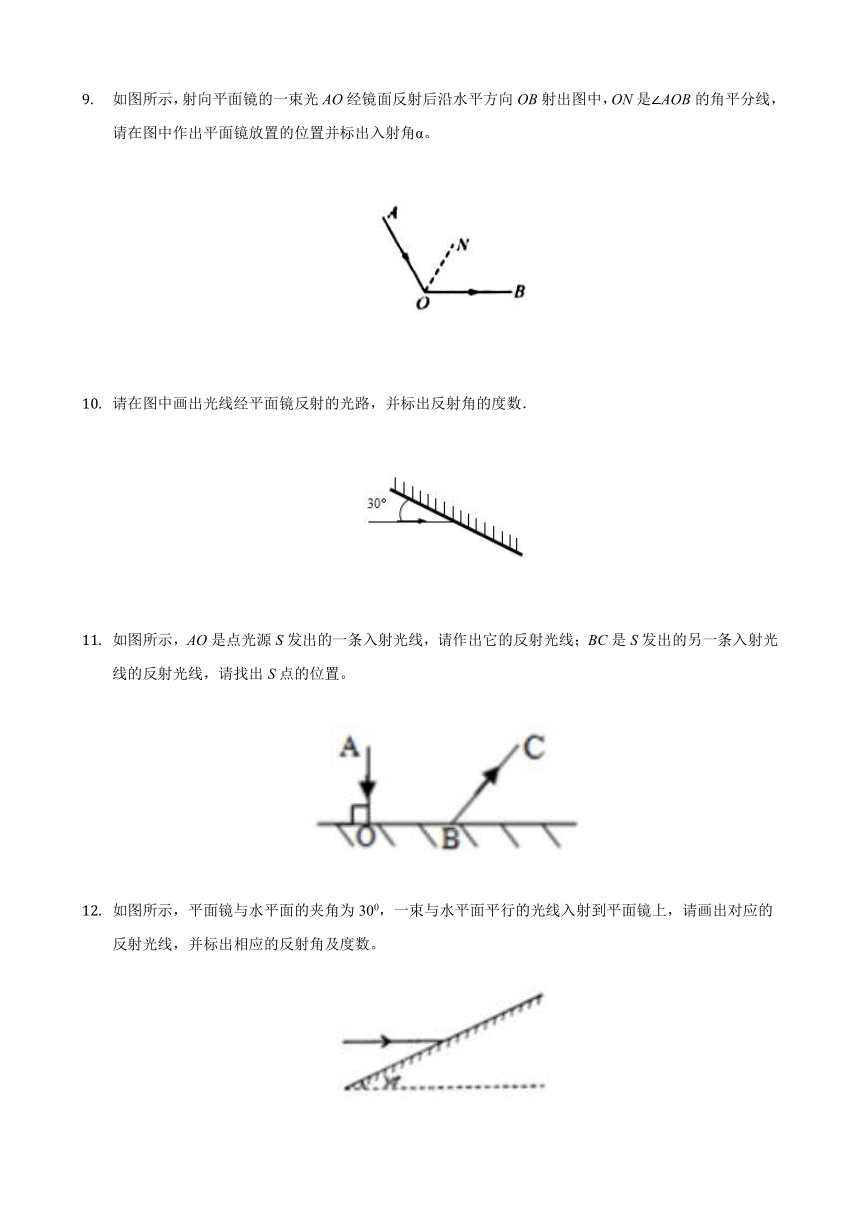

如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出图中，ON是∠AOB的角平分线，请在图中作出平面镜放置的位置并标出入射角α。
请在图中画出光线经平面镜反射的光路，并标出反射角的度数．
如图所示，AO是点光源S发出的一条入射光线，请作出它的反射光线；BC是S发出的另一条入射光线的反射光线，请找出S点的位置。
如图所示，平面镜与水平面的夹角为300，一束与水平面平行的光线入射到平面镜上，请画出对应的反射光线，并标出相应的反射角及度数。

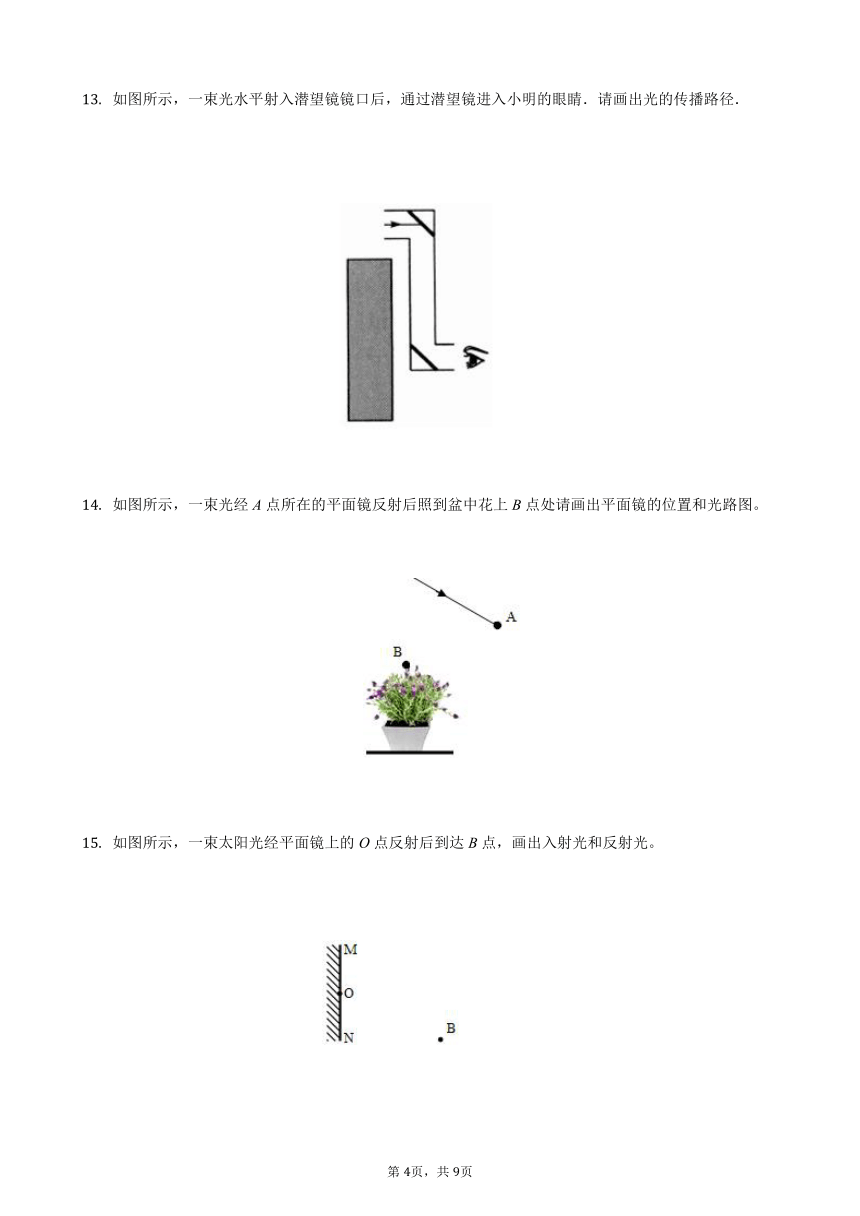

如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛．请画出光的传播路径．
如图所示，一束光经A点所在的平面镜反射后照到盆中花上B点处请画出平面镜的位置和光路图。
如图所示，一束太阳光经平面镜上的O点反射后到达B点，画出入射光和反射光。
参考答案
1.【答案】?
2.【答案】
3.【答案】解：因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则反射角为60°，因法线可将入射光线与反射光线的夹角平分，可确定其位置，然后作法线的垂直线就可确定平面镜的位置了，如图所示，平面镜与入射光线的夹角为90°-60°=30°，所以镜面与水平面的夹角为30°+30°=60°，镜面与水平面成60°的角．
4.【答案】解：
要使它的传播方向变为水平向右（即反射光线水平向右），则反射光线和入射光线夹角的角平分线就是法线的位置，据此画出法线，过入射点画出法线的垂线，即平面镜的位置；
因入射光线与水平方向成60°角，而反射光线是水平向右的，所以反射光线与上面的虚线平行，则反射光线与入射光线的夹角为180°-60°=120°，
因为反射角等于入射角，所以反射角为60°．如图所示：
5.【答案】解：过入射点垂直于反射面作出法线，再根据反射角等于入射角作出反射光线，注意反射光线到达下面的反射面再次进行反射，而且最后的反射光线与原入射光线平行，法线要用虚线，如图所示：
???????
6.【答案】解：
方法1：先过A点垂直镜面作出法线，在法线右侧指向入射点画出入射光线，注意反射角要等于入射角，同理画出反射光线CD的入射光线，两条入射光线的交点S即为发光点的位置，如图所示：
方法2：先将两条反射光线AB、CD反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并连接SA、SC画出入射光线，如图所示：
7.【答案】解：
由题要利用平面镜使此时的太阳光射入隧道内，即反射光线水平向右，由此画出反射光线，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，则反射光线和入射光线的夹角180°-60°=120°，所以反射角等于入射角等于60°．如图所示：
8.【答案】解：由光的反射定律可知，反射角等于入射角，所以，先作出反射光线与入射光线夹角的平分线，即为法线，然后再过入射点作法线的垂线即为平面镜；如图所示：
9.【答案】解：由题知，OB为反射光线，题目已经过入射点作出入射光线AO与反射光线OB夹角的平分线（即法线），再过入射点作垂直于法线的平面镜即可，
入射角是入射光线与法线的夹角，如图所示：
10.【答案】解：过入射点作法线，在法线右侧画出反射光线，反射光线与法线之间的夹角为反射角，度数等于入射角为90°-30°=60°，如图所示：
11.【答案】解：
AO垂直射向平面镜，则被垂直反射；过B点垂直于镜面作出法线，根据反射角等于入射角在法线左侧作出反射光线BC的入射光线，与入射光线AB的延长线交于S点，则点S为点光源的位置，如图所示：
12.【答案】解：平面镜与水平面的夹角为30°，入射光线水平射到平面镜上，则入射角等于90°-30°=60°，反射角等于入射角等于60°；
画出法线，根据反射角等于入射角做出反射光线如图所示：
13.【答案】???????
14.【答案】解：由题意，一束光经A点所在的平面镜反射后照B点处，连接AB即为反射光线，再作出反射光线和入射光线的角平分线，即为法线，过入射点A垂直于法线作出平面镜即可，如图所示：
15.【答案】解：
过镜面作出点B的对称点B′，即为点光源B在平面镜中的像，连接B′O点，并延长，得到入射光线，连接OB为反射光线，如下图所示：
