4.3平面镜成像作图专题2021—2022学年人教版八年级物理上册（含答案）

4.3平面镜成像作图专题2021—2022学年人教版八年级物理上册

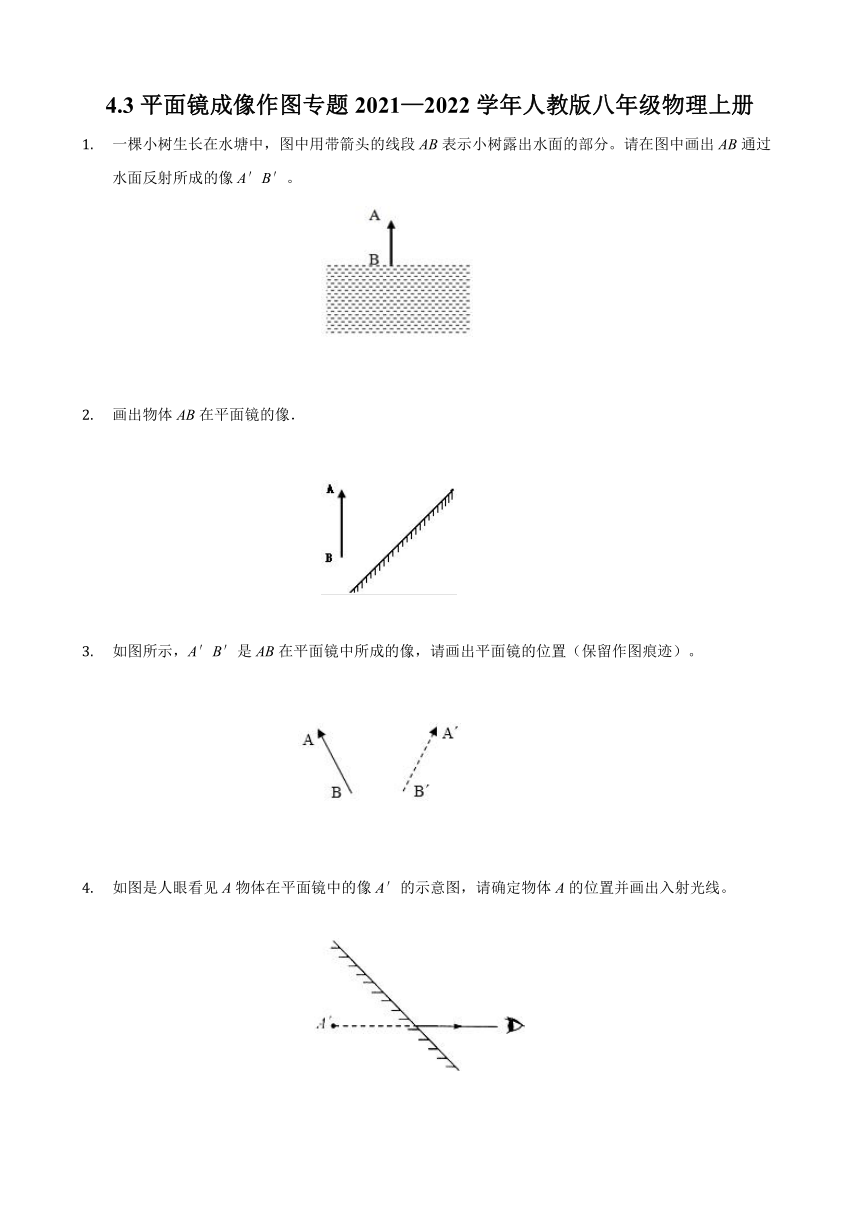

一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分。请在图中画出AB通过水面反射所成的像A′B′。
画出物体AB在平面镜的像．
如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）。
如图是人眼看见A物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线。

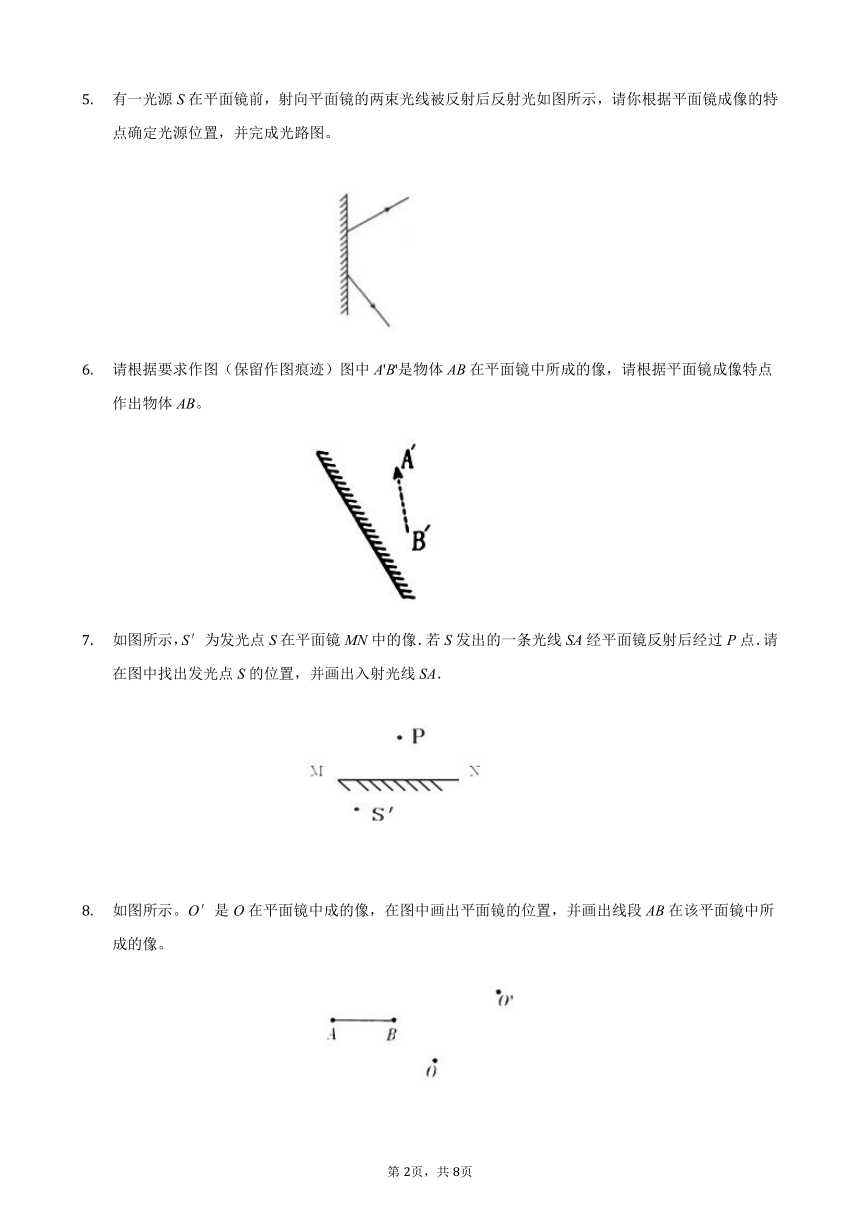

有一光源S在平面镜前，射向平面镜的两束光线被反射后反射光如图所示，请你根据平面镜成像的特点确定光源位置，并完成光路图。
请根据要求作图（保留作图痕迹）图中A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB。
如图所示，S′为发光点S在平面镜MN中的像．若S发出的一条光线SA经平面镜反射后经过P点．请在图中找出发光点S的位置，并画出入射光线SA．
如图所示。O′是?O?在平面镜中成的像，在图中画出平面镜的位置，并画出线段?AB?在该平面镜中所成的像。

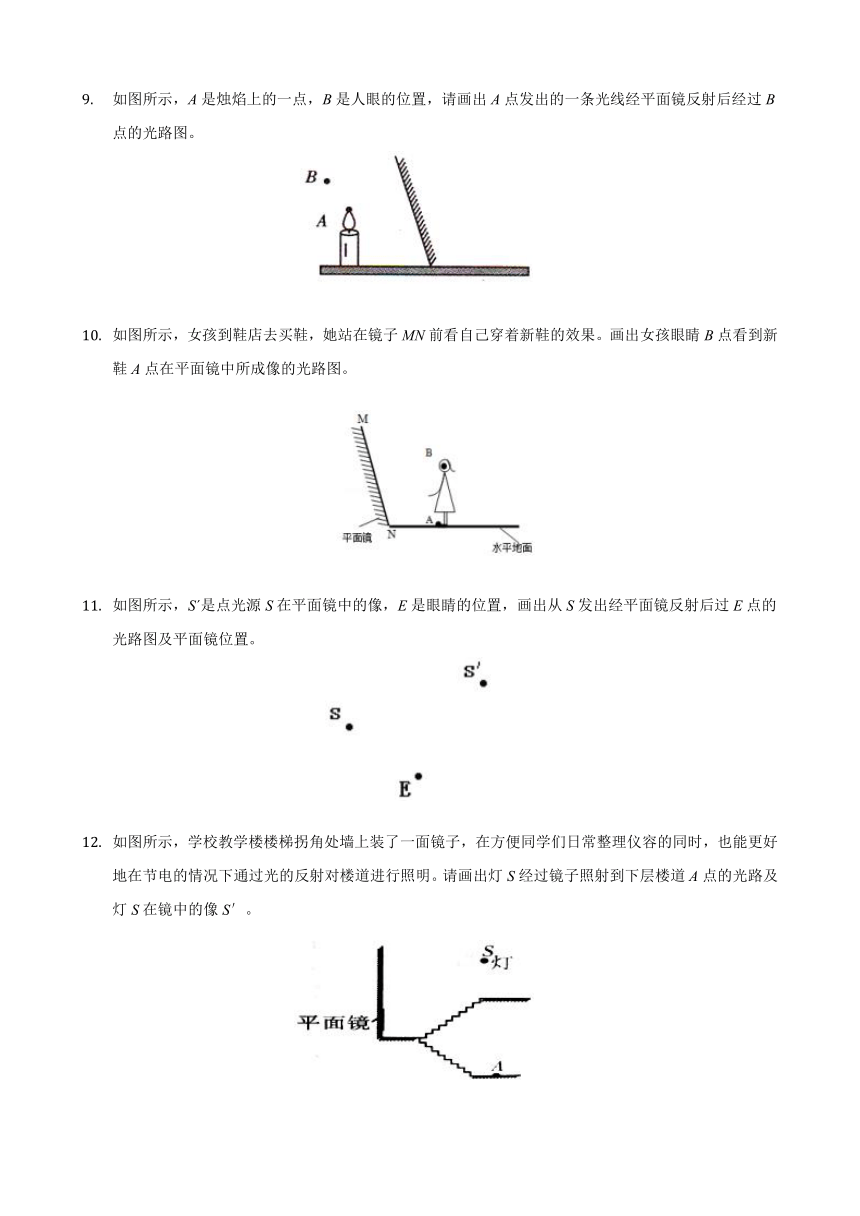

如图所示，A是烛焰上的一点，B是人眼的位置，请画出A点发出的一条光线经平面镜反射后经过B点的光路图。
如图所示，女孩到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果。画出女孩眼睛B点看到新鞋A点在平面镜中所成像的光路图。
2143760613410如图所示，S?是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的光路图及平面镜位置。
???????
如图所示，学校教学楼楼梯拐角处墙上装了一面镜子，在方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射对楼道进行照明。请画出灯S经过镜子照射到下层楼道A点的光路及灯S在镜中的像S′。

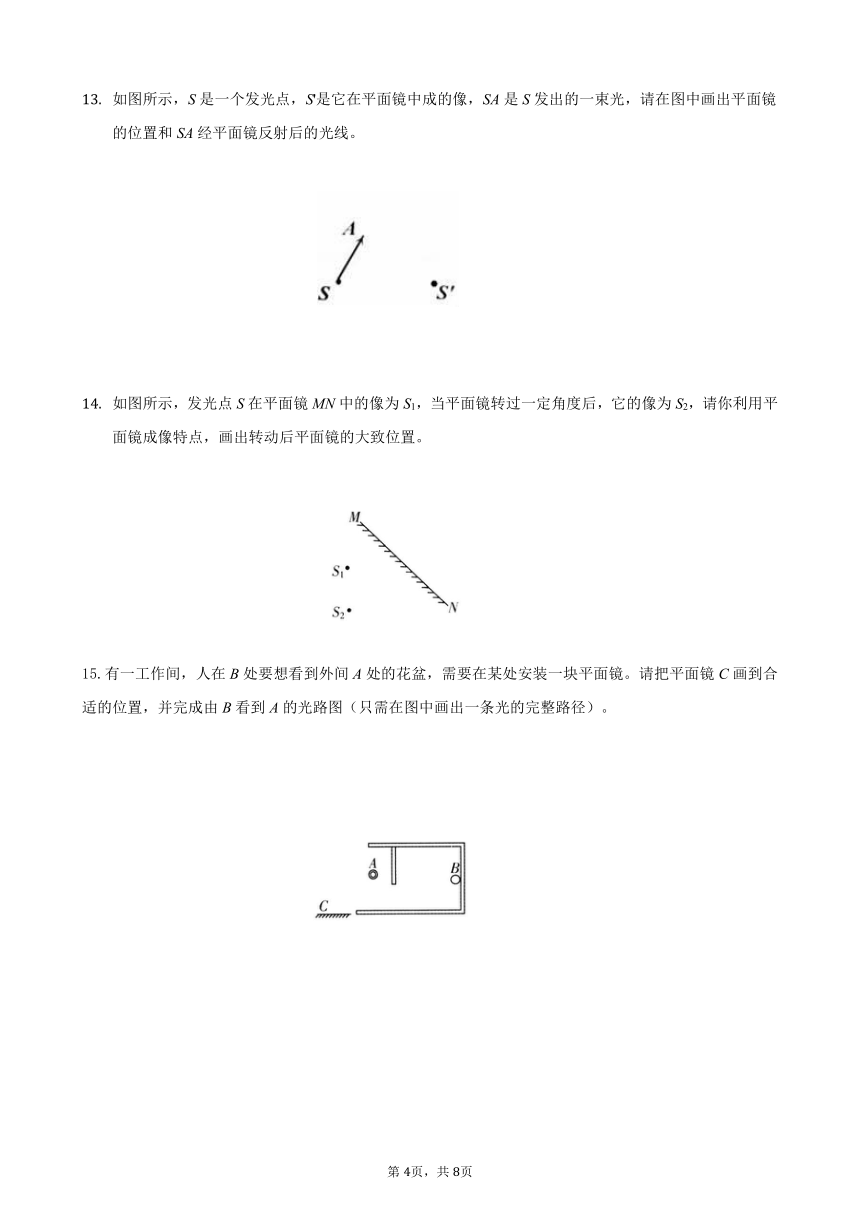

如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一束光，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。
15.有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。请把平面镜C画到合适的位置，并完成由B看到A的光路图（只需在图中画出一条光的完整路径）。
参考答案
1.【答案】解：先根据像与物关于水平面镜对称，作出端点A在平面镜中的像点A′，端点B在水平面镜中的像点B′重合，
用虚线连接A′、B′即为物体AB在水平面镜中所成的像，如图所示：
2.【答案】解：
分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图所示：
3.【答案】解：
平面镜所成的像和物体是以镜面为对称轴的轴对称图形，连接AA′，BB′，做这两条线段的垂直平分线，即平面镜的位置。如图所示：
。
4.【答案】解：作像A′关于平面镜的对称点A，连接AO，OB画上箭头即可。如图所示：
5.【答案】?
6.【答案】解：过A′B′向平面镜做垂线，并延长至等长，得到点A和B，连接A、B就是物体AB，如图所示：
7.【答案】解：作出像点S′的物点S，连接S′P，与镜面的交点为入射点A，再连接SA，画上箭头，即为入射光线SA，如下图所示：
8.【答案】解：根据平面镜成像的特点知道：像与物的连线与镜面垂直，所以先连接O和O'，再做OO'的垂直平分线。
先作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：
9.【答案】
10.【答案】解：
根据平面镜的特点在平面镜的另一侧作出新鞋的点A的对称点A′，即为其在平面镜中的像；
连接像点与眼睛B点与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如图所示：
11.【答案】
12.【答案】解：
（a）利用平面镜成像的特点，作出点S关于镜面的对称点S'，即S在平面镜中的像点。
（b）因为反射光线看上去就像是从像点S'发出来的一样，所以我们可以连接S'点和A点，得到反射光线。
S'A与镜面的交点即为入射点O，连接S与入射点O便可得到入射光线，则OA即为灯S发出的光经过镜子反射到A点的径迹。
。
13.【答案】?
14.【答案】???????
15.【答案】???????
