4.4光的折射作图专题 2021—2022学年人教版八年级物理上册（含答案）

4.4光的折射作图专题2021—2022学年人教版八年级物理上册

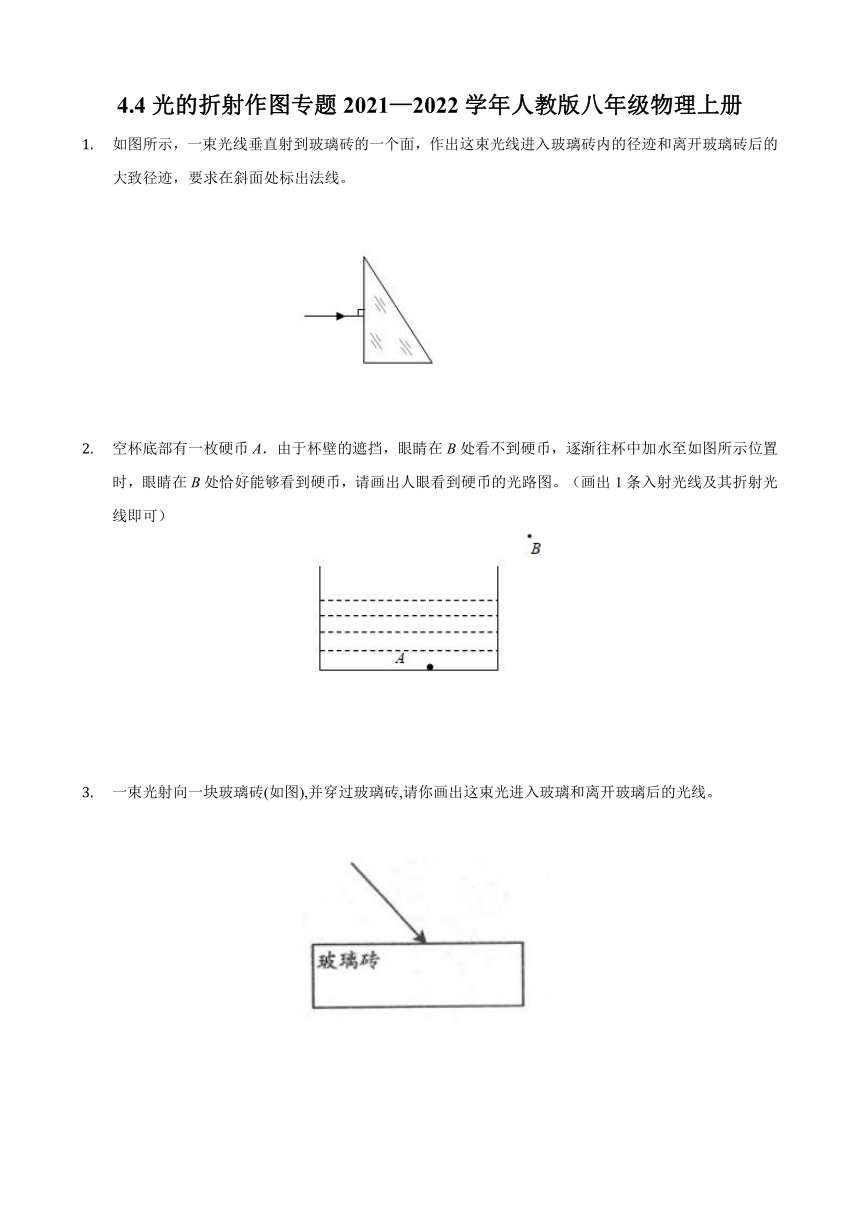

如图所示，一束光线垂直射到玻璃砖的一个面，作出这束光线进入玻璃砖内的径迹和离开玻璃砖后的大致径迹，要求在斜面处标出法线。
空杯底部有一枚硬币A．由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图。（画出1条入射光线及其折射光线即可）
一束光射向一块玻璃砖(如图),并穿过玻璃砖,请你画出这束光进入玻璃和离开玻璃后的光线。

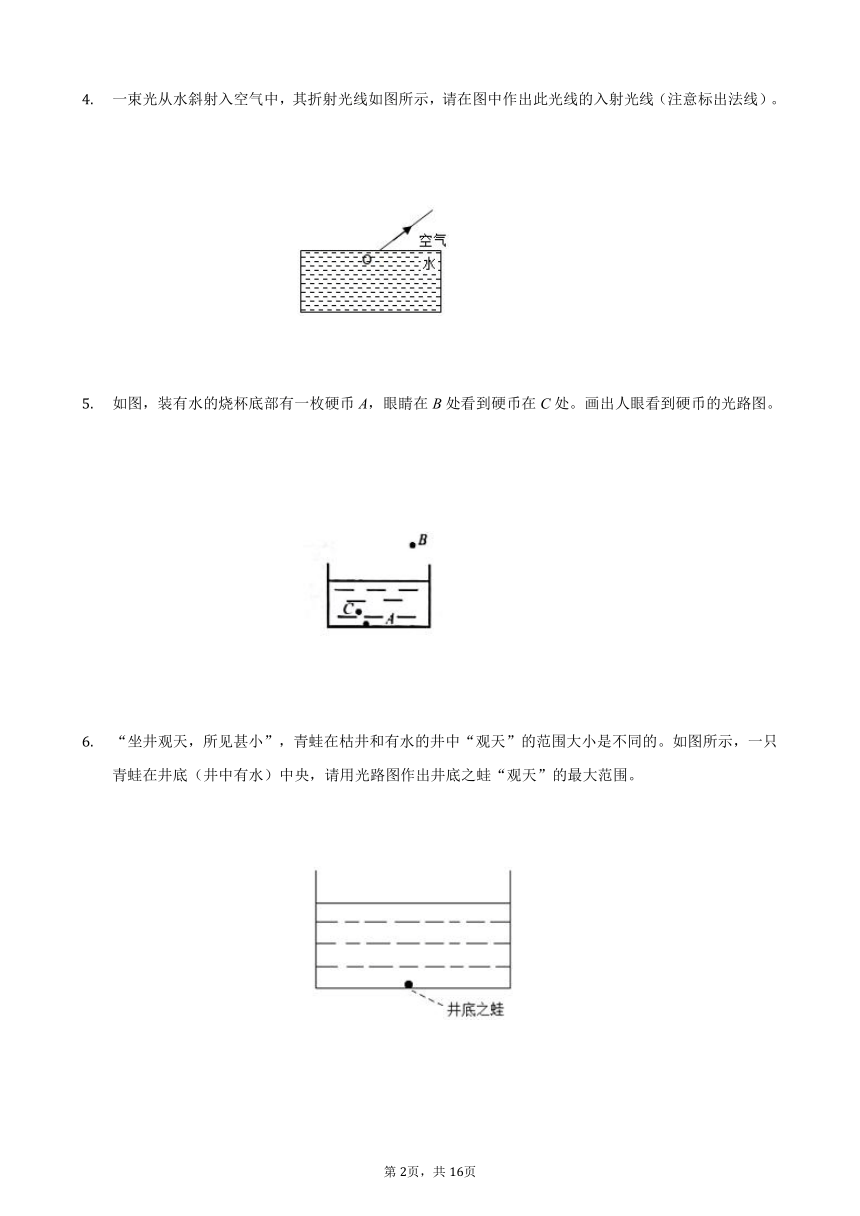

一束光从水斜射入空气中，其折射光线如图所示，请在图中作出此光线的入射光线（注意标出法线）。
如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。
“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

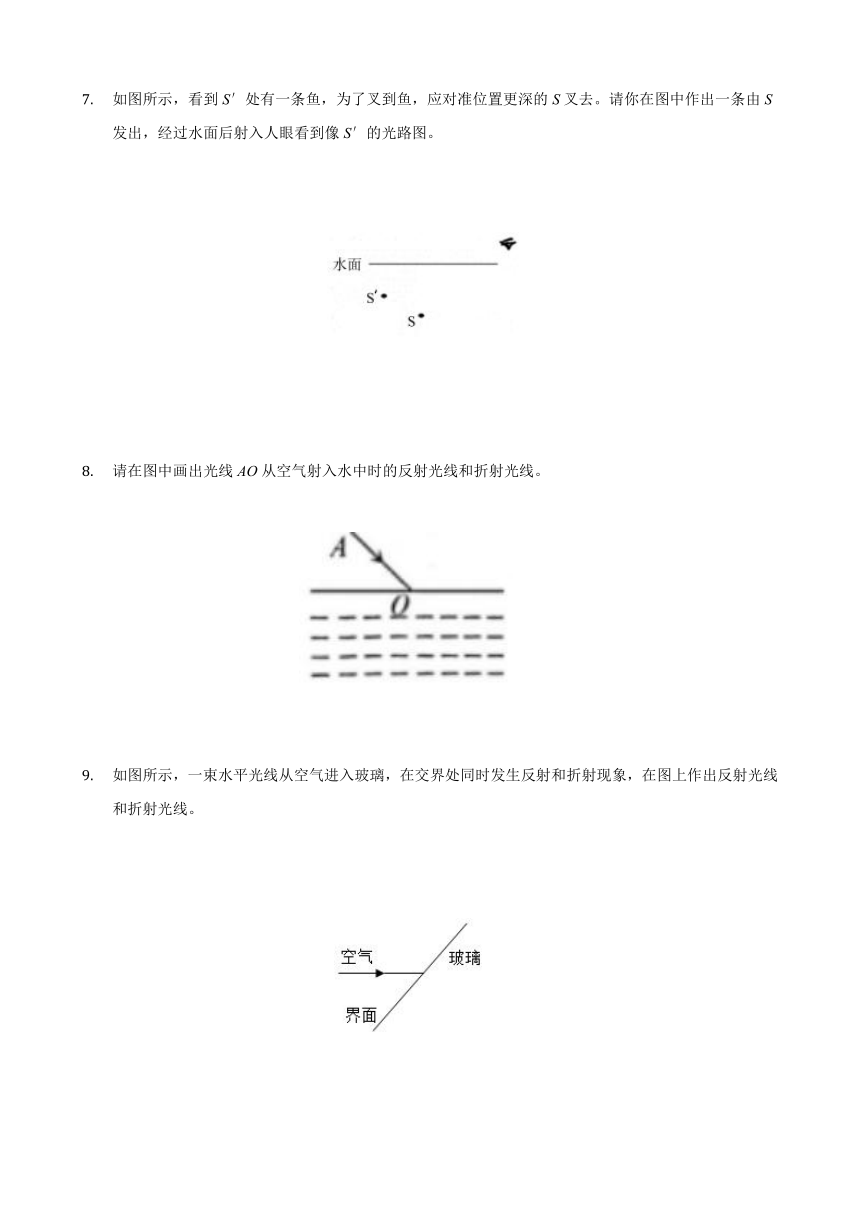

如图所示，看到S′处有一条鱼，为了叉到鱼，应对准位置更深的S叉去。请你在图中作出一条由S发出，经过水面后射入人眼看到像S′的光路图。
请在图中画出光线AO从空气射入水中时的反射光线和折射光线。
如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。

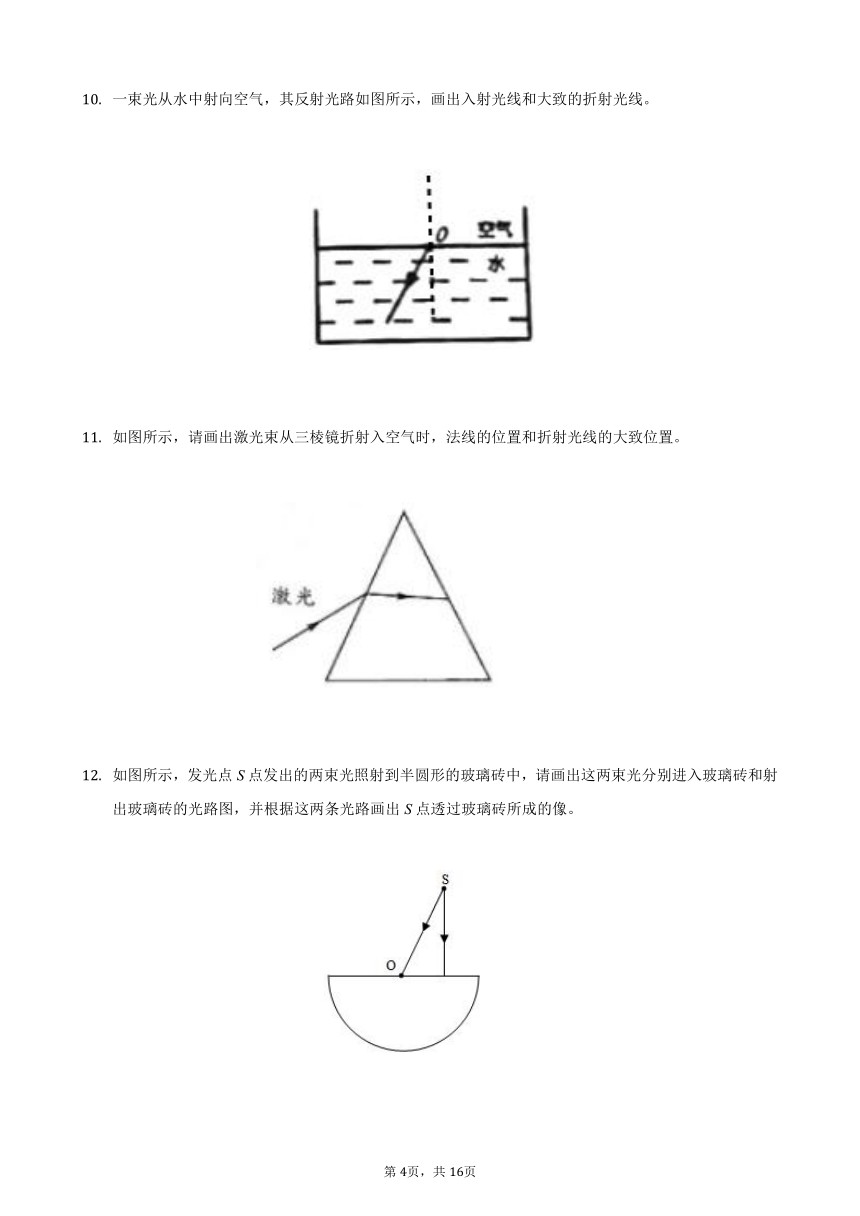

一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。
如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置。
如图所示，发光点S点发出的两束光照射到半圆形的玻璃砖中，请画出这两束光分别进入玻璃砖和射出玻璃砖的光路图，并根据这两条光路画出S点透过玻璃砖所成的像。

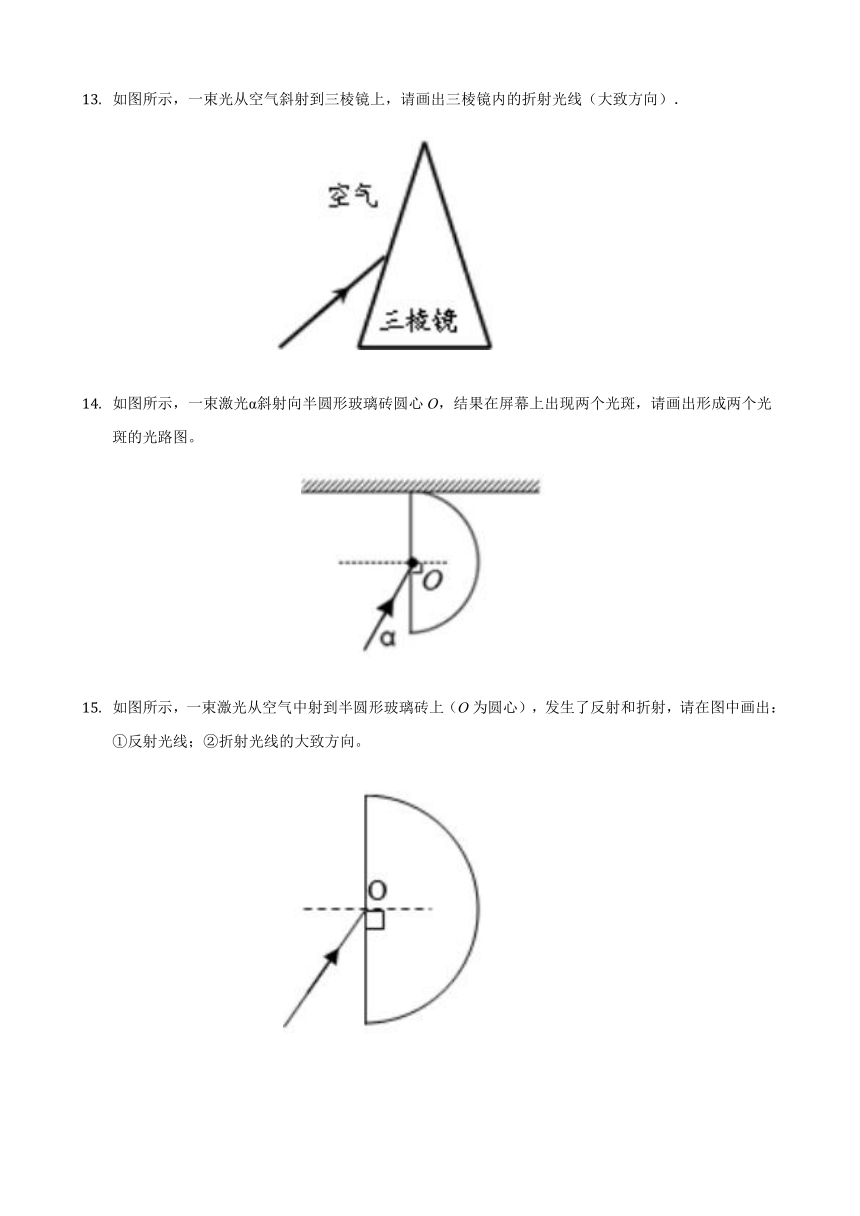

如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线（大致方向）．
如图所示，一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
如图所示，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。
将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．
12376151064895如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请作出入射光线、反射光线和折射光线。
?
如图所示，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中。请画出它经平面镜发生反射及进入水中发生折射的光路图。
???????
如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线。
如图所示，水平地面上有一直角三棱镜ABC，其右侧地面上有一平面镜，一光屏与平面镜垂直，一束绿光垂直于AB面射向三棱镜，经三棱镜折射、平面镜反射后，恰好射到光屏上的P点，请画出这个传播过程的光路图．
如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用A代表小明的眼睛、B代表看到的鱼、C代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。（保留必要的作图痕迹）
一玻璃三棱镜的横截面为直角三角形ABC．BC面紧贴放置在一块平面镜上（如图）。一束红光垂直于AB边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后从AC面折射后射出。请画出这个传播过程的光路图，并标出反射角的度数。
“五一国际劳动节”假期中，小明跟随爸爸学习钓鱼。如图所示，小明的眼睛位于N处，浮标位于水面的O处，鱼饵灯位于水下M处，此时小明发现鱼饵灯刚好被浮标挡住。已知N、O、M在同一竖直面内，请画出小明看到鱼饵灯光的光路图。
如图，光斜射到空气和玻璃的分界面时，发生反射和折射。在图中标出反射角β并用箭头标出折射光线的传播方向。
26.如图所示，光源S发出一条光射线射向水面，在水面处发生反射和折射，反射光线经过A点．请画出入射光线、反射光线好折射光线的大致方向．
参考答案
1.【答案】
2.【答案】解：逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，说明此时的折射光线会沿着杯子的上沿进入人的眼睛，从而做出折射光线，根据折射点，做出入射光线，如图：
。
3.【答案】
4.【答案】解：过入射点作出垂直水面的法线，在法线左侧的水中画出入射光线，方向指向入射点，注意入射角小于折射角，如图所示：
5.【答案】???????
6.【答案】解：井中有水时，光线射到水面会发生折射现象，由于光是从空气斜射向水，所以入射角大于折射角，因此井底之蛙看到的视野范围比没水时会看到更大；大致范围如图中两条入射光线之间的区域所示，如下图：
7.【答案】解：
人之所以能看到水中的鱼，是由鱼反射的光线经水面折射后进入人眼，因此光的传播方向大致为S→A；鱼的像是人眼逆着折射光线看到的，所以直接连接AS′，与水面的交点即为入射点；连接S和入射点即为入射光线，如图所示：
。
8.【答案】解：过入射点作出法线，根据反射角等于入射角画出反射光线；根据折射角小于入射角画出折射光线，如下图所示：
9.【答案】解：先过入射点作法线，在空气中法线的另一侧作出反射光线，注意反射角等于入射角；
在玻璃中法线的另一侧作出折射光线，注意折射角小于入射角，如图所示：
。
10.【答案】解：
（1）图中已过入射点画出法线，且已知反射光线，根据反射光线与入射光线分居法线两侧，反射角等于入射角，在法线右侧的水中画出入射光线；
（2）光由水中斜射进入空气中时，折射光线向远离法线方向偏折，根据折射光线、入射光线分居法线两侧，折射角大于入射角，在法线左侧的空气中画出折射光线。如图所示：
11.【答案】解：激光束从三棱镜折射入空气时，此时的折射角要大于入射角，首先做出法线，根据折射角和入射角的关系做出折射光线，如图所示：
12.【答案】解：
（1）光线从空气斜射入玻璃砖时，折射光线向法线偏折，折射光线小于入射光线，由此先过O点作出法线，在法线左侧的玻璃中作出折射光线OA；折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过A点的折射面时，正好与该入射点处的切线垂直，因此从玻璃砖射出的第二次折射光线的传播方向不变；
（2）光由空气垂直射向玻璃砖的光线方向不变，由此作出射进玻璃砖的光线O'B，连接OB，即射向B处的法线，根据光由玻璃斜射入空气时，折射角大于入射角，在法线的另一侧作出从玻璃射出的折射光线，与另一条从玻璃射出的折射光线交于S’即为透过玻璃砖所成的像，如图所示：
13.【答案】
14.【答案】???????
15.【答案】
16.【答案】解：光从空气垂直射入水中，传播方向不变，根据光的反射定律画出经过平面镜后的反射光线，光线从水中斜射入空气中时，折射角大于入射角，据此作出折射光线。
17.【答案】
18.【答案】???????
19.【答案】解：
根据平面镜成像的规律，作出点光源S的对称点S′，即为S的像，由于反射光线的反向延长线要过像点S′，连接PS′，其与水面的交点就是入射点O．则SO 为入射光线，OP为反射光线，OQ为折射光线，如图所示：
20.【答案】
21.【答案】解：
过平面镜做A点的对称点A′，即A的像点，连接A′B交平面镜于一点，连接这个交点与B的连线，即为反射光线，连接A与交点的连线，即为折射光线（也是OB对应的入射光线），如图所示：
22.【答案】解：C点是飞机，A点是人眼，人眼看到飞机即飞机反射发出的光线直接进入人眼，故连接AC，并标上箭头，箭头指向人眼；
23.【答案】
24.【答案】解：
在水中，鱼饵灯发出的光线入射到O点，在水面发生折射，折射光线进入人眼，折射光线好像是从虚像M′上发出的，使小明感觉鱼饵灯刚好被浮标挡住，如图所示：
25.【答案】?
26.【答案】解：根据平面镜成像的规律，作出点光源S在平面镜中成的像S′，由于反射光线的反向延长线要过像点S′，连接AS′，其与水面的交点就是入射点O．
过O点做出法线，根据折射角小于入射角画出折射光线，答案如下图所示．
