15.2电流和电路同步测试2021—2022学年人教版九年级物理全一册（含答案）

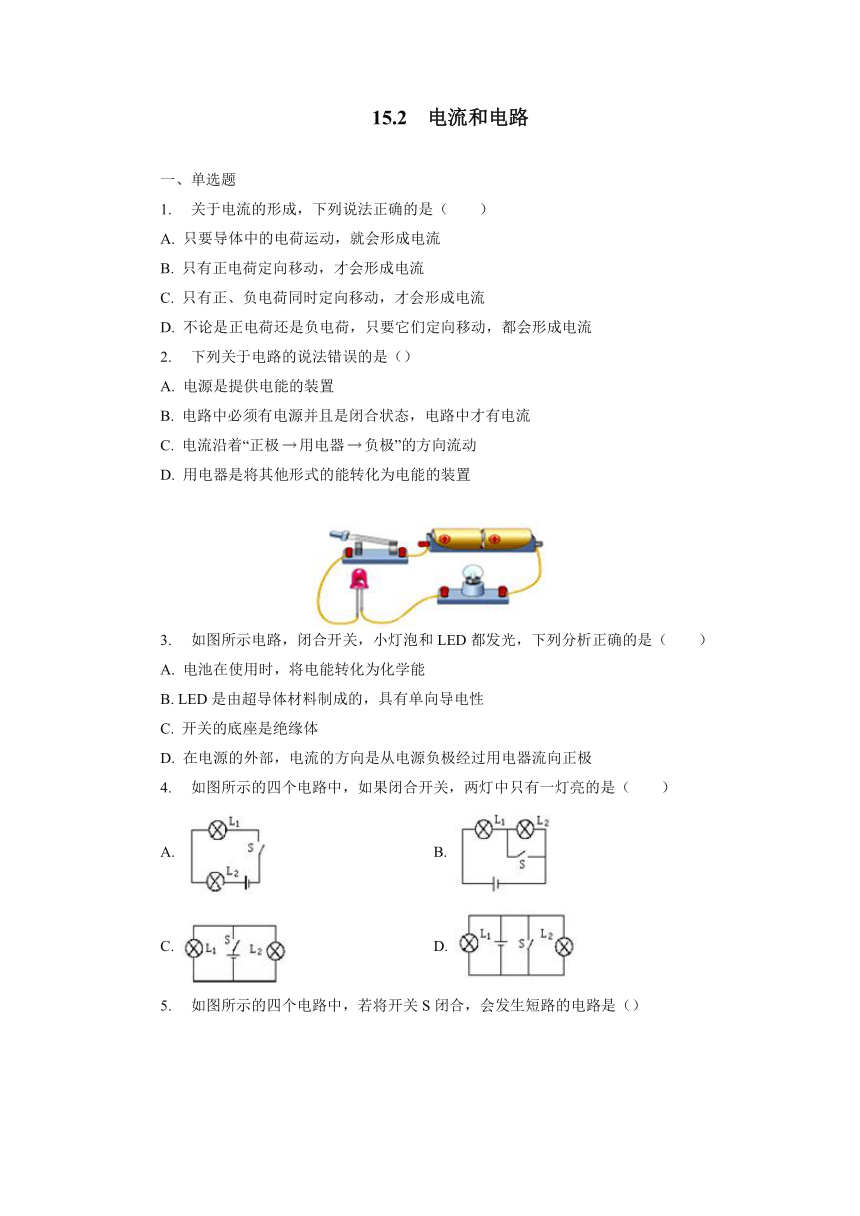

15.2 电流和电路
一、单选题
关于电流的形成，下列说法正确的是（　　）
A. 只要导体中的电荷运动，就会形成电流
B. 只有正电荷定向移动，才会形成电流
C. 只有正、负电荷同时定向移动，才会形成电流
D. 不论是正电荷还是负电荷，只要它们定向移动，都会形成电流
下列关于电路的说法错误的是（）
A. 电源是提供电能的装置
B. 电路中必须有电源并且是闭合状态，电路中才有电流
C. 电流沿着“正极用电器负极”的方向流动
D. 用电器是将其他形式的能转化为电能的装置
如图所示电路，闭合开关，小灯泡和LED都发光，下列分析正确的是（　　）
center0A. 电池在使用时，将电能转化为化学能
B. LED?是由超导体材料制成的，具有单向导电性
C. 开关的底座是绝缘体
D. 在电源的外部，电流的方向是从电源负极经过用电器流向正极
如图所示的四个电路中，如果闭合开关，两灯中只有一灯亮的是（　　）
A. B.
C. D.

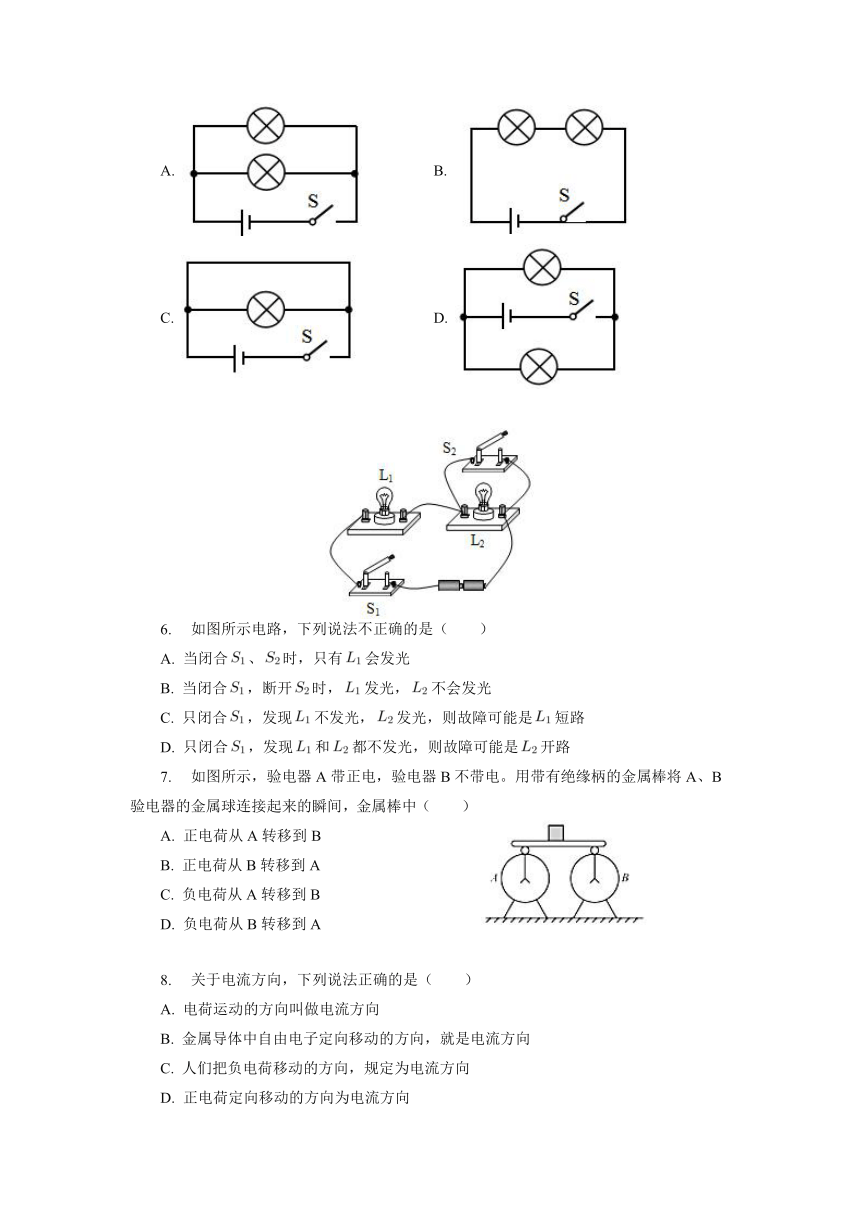

如图所示的四个电路中，若将开关S闭合，会发生短路的电路是（）
A. B.
C. D.
如图所示电路，下列说法不正确的是（　　）
center0A. 当闭合、时，只有会发光
B. 当闭合，断开时，发光，不会发光
C. 只闭合，发现不发光，发光，则故障可能是短路
D. 只闭合，发现和都不发光，则故障可能是开路
如图所示，验电器A带正电，验电器B不带电。用带有绝缘柄的金属棒将A、B3093085216535验电器的金属球连接起来的瞬间，金属棒中（　　）
A. 正电荷从A转移到B
B. 正电荷从B转移到A
C. 负电荷从A转移到B
D. 负电荷从B转移到A
关于电流方向，下列说法正确的是（　　）
A. 电荷运动的方向叫做电流方向
B. 金属导体中自由电子定向移动的方向，就是电流方向
C. 人们把负电荷移动的方向，规定为电流方向
D. 正电荷定向移动的方向为电流方向

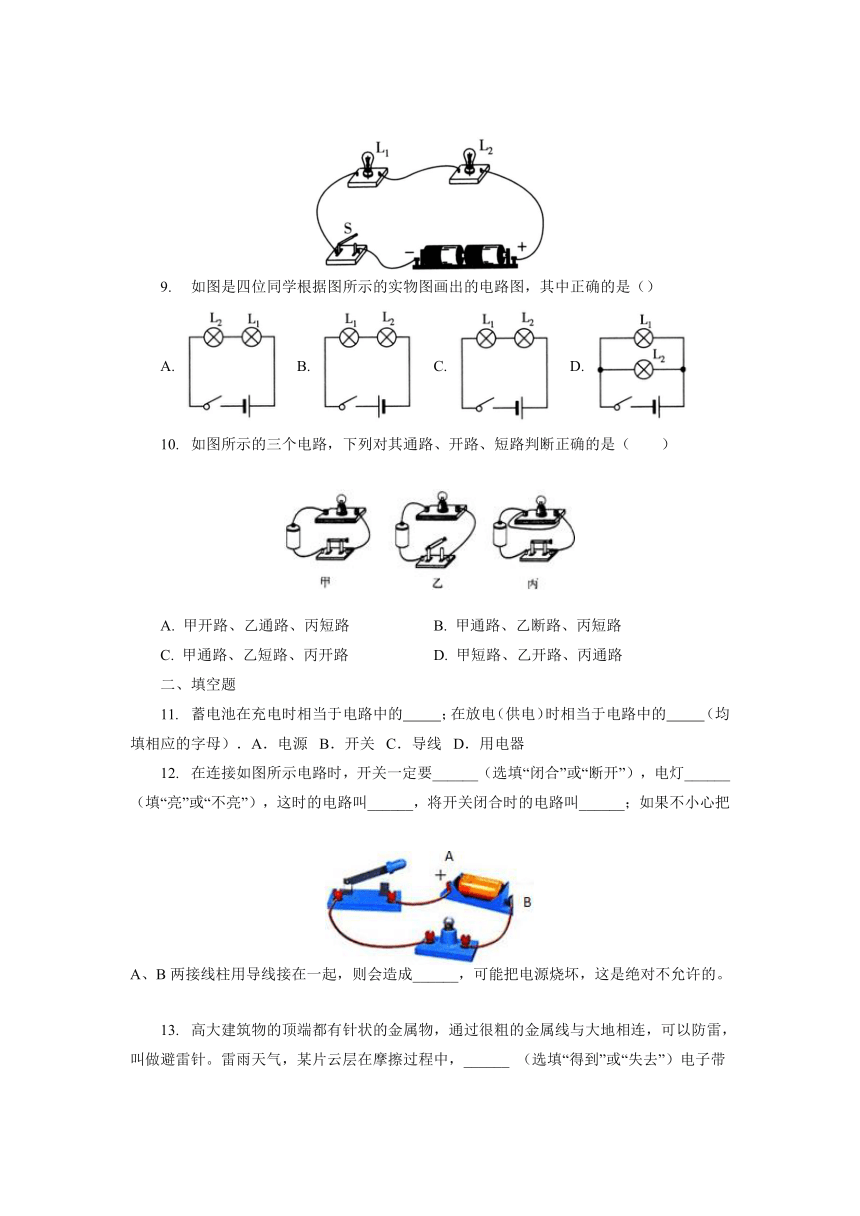

如图是四位同学根据图所示的实物图画出的电路图，其中正确的是（）
center0A. B. C. D.
如图所示的三个电路，下列对其通路、开路、短路判断正确的是（　　）
center0A. 甲开路、乙通路、丙短路 B. 甲通路、乙断路、丙短路
C. 甲通路、乙短路、丙开路 D. 甲短路、乙开路、丙通路
二、填空题
蓄电池在充电时相当于电路中的??????????；在放电（供电）时相当于电路中的??????????（均填相应的字母）．A．电源? B．开关? C．导线? D．用电器
在连接如图所示电路时，开关一定要______（选填“闭合”或“断开”），电灯______（填“亮”或“不亮”），这时的电路叫______，将开关闭合时的电路叫______；如果不小心把A、B两接线柱用导线接在一起，则会造成______，可能把电源烧坏，这是绝对不允许的。
center0
高大建筑物的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。雷雨天气，某片云层在摩擦过程中，______ （选填“得到”或“失去”）电子带正电，当它经过避雷针时，产生放电现象，此时电流的方向为______ （选填“从云层到大地”或“从大地到云层”）。
研究表明，在金属导体组成的电路中，电流是由带负电的自由电子定向移动形成的。如图电路中的开关S闭合，小灯泡发光，电路中自由电子按??????????（选填“逆时针”或“顺时针”）方向移动形成电流。
center0
仔细观察如图所示的器材，你可以把它们分成两类：其中一类是家用电器，另一类是??????????，它在电路中的作用是??????????，在电路图中用符号??????????表示。
center0
如图所示的电路处于??????????（通路/断路/短路）状态，会造成??????????（电源/灯泡）损坏，要使其成为正确的电路，只需要拆掉图中标注的??????????号导线．right0
三、作图题
如图甲、乙，各有一根导线接错而使小灯泡被短接，请把这根导线找出来，在上面画一个“×”．
center0
四、实验探究题
在探究“让灯泡发光”的实验中：
（1）用笔画线（铅笔）代替导线将图甲中的电源、灯泡、开关连接起来，使灯泡发光，并在图乙虚线框内画出相应的电路图．
（2）连接电路的过程中，开关应该________．
（3）要让灯泡正常发光，必须闭合开关，形成________（断路/通路/短路）．
参考答案
1.D
2.D
3.C
4.B
5.C
6.B
7.D
8.D
9.C
10.B
11.D?
A
12.断开? 不亮? 断路? 通路? 短路
13.失去? 从云层到大地
14.顺时针
15.开关??????? 控制电路的通断
16.短路? 电源? ②②
17.???????
18.（1）（2）断开? （3）通路
