15.5串、并联电路中电流的规律同步测试2021—2022学年人教版九年级物理全一册（含答案）

118237001075690015.5 串、并联电路中电流的规律
一、单选题

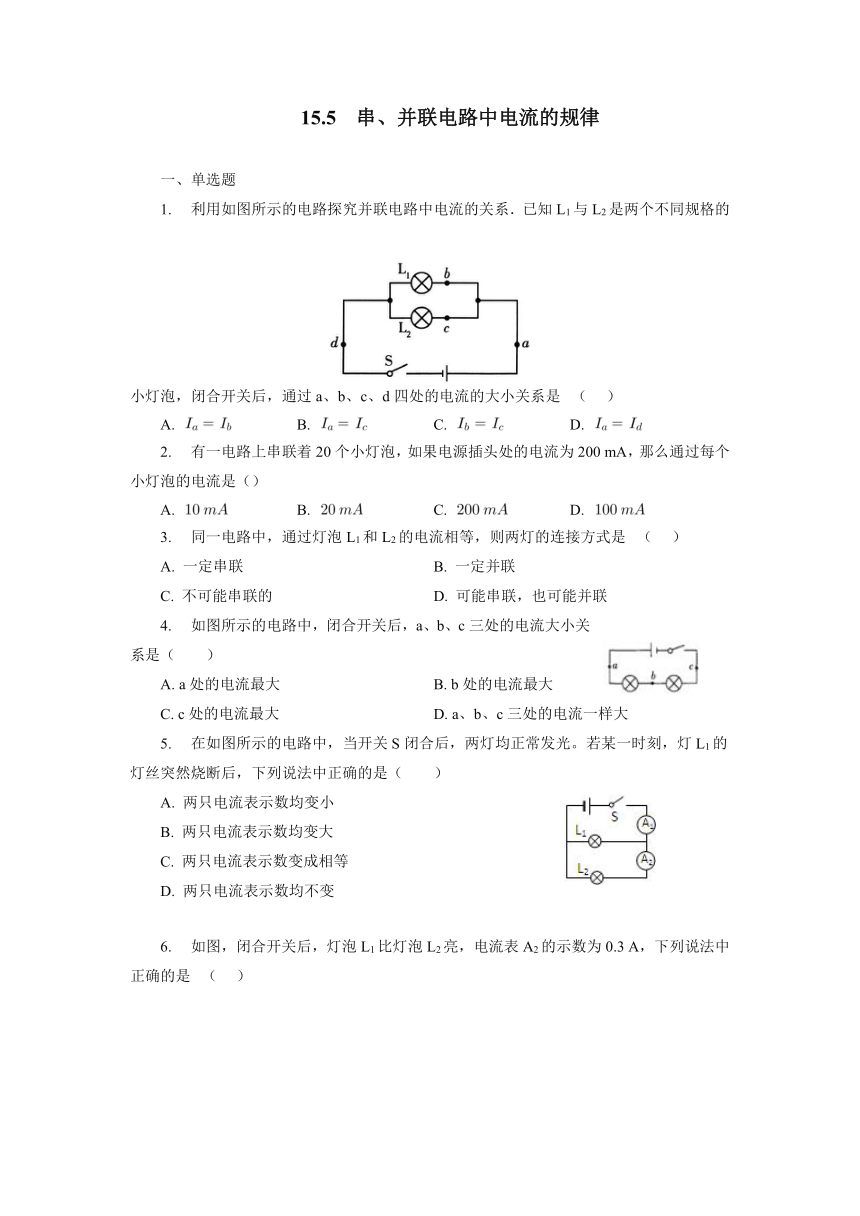

利用如图所示的电路探究并联电路中电流的关系．已知L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处的电流的大小关系是? （??? ）
center0A. B. C. D.
有一电路上串联着20个小灯泡，如果电源插头处的电流为200 mA，那么通过每个小灯泡的电流是（）
A. B. C. D.
同一电路中，通过灯泡L1和L2的电流相等，则两灯的连接方式是? （??? ）
A. 一定串联 B. 一定并联
C. 不可能串联的 D. 可能串联，也可能并联
4159885152400如图所示的电路中，闭合开关后，a、b、c三处的电流大小关系是（　　）
A. a处的电流最大 B. b处的电流最大
C. c处的电流最大 D. a、b、c三处的电流一样大
在如图所示的电路中，当开关S闭合后，两灯均正常发光。若某一时刻，灯L1的灯丝突然烧断后，下列说法中正确的是（　　）
381698524130A. 两只电流表示数均变小
B. 两只电流表示数均变大
C. 两只电流表示数变成相等
D. 两只电流表示数均不变

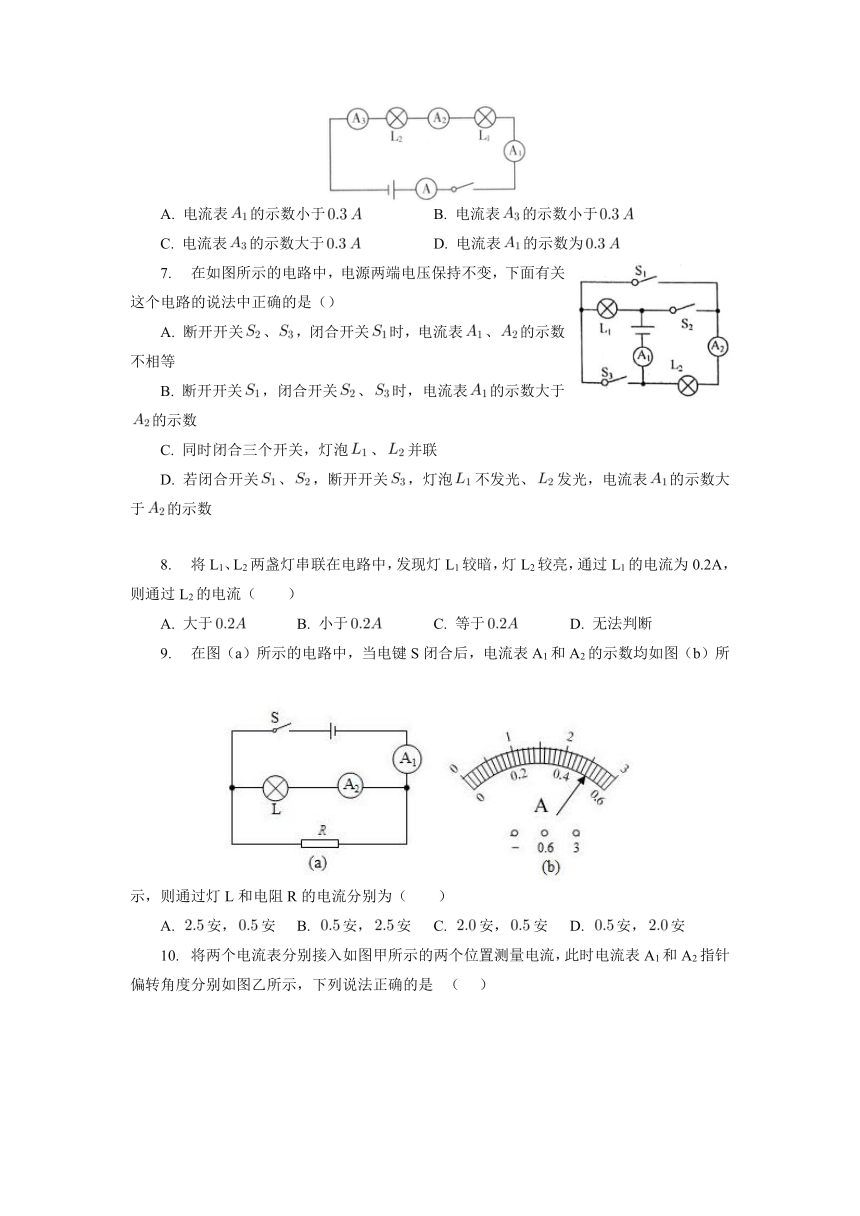

如图，闭合开关后，灯泡L1比灯泡L2亮，电流表A2的示数为0.3 A，下列说法中正确的是? （??? ）
center0A. 电流表的示数小于 B. 电流表的示数小于
C. 电流表的示数大于 D. 电流表的示数为
在如图所示的电路中，电源两端电压保持不变，下面有关这个电路的说法中正确的是（）right0
A. 断开开关、，闭合开关时，电流表、的示数不相等
B. 断开开关，闭合开关、时，电流表的示数大于的示数
C. 同时闭合三个开关，灯泡、并联
D. 若闭合开关、，断开开关，灯泡不发光、发光，电流表的示数大于的示数
将L1、L2两盏灯串联在电路中，发现灯L1较暗，灯L2较亮，通过L1的电流为0.2A，则通过L2的电流（　　）
A. 大于 B. 小于 C. 等于 D. 无法判断
在图（a）所示的电路中，当电键S闭合后，电流表A1和A2的示数均如图（b）所示，则通过灯L和电阻R的电流分别为（　　）
center0A. 安，安 B. 安，安 C. 安，安 D. 安，安

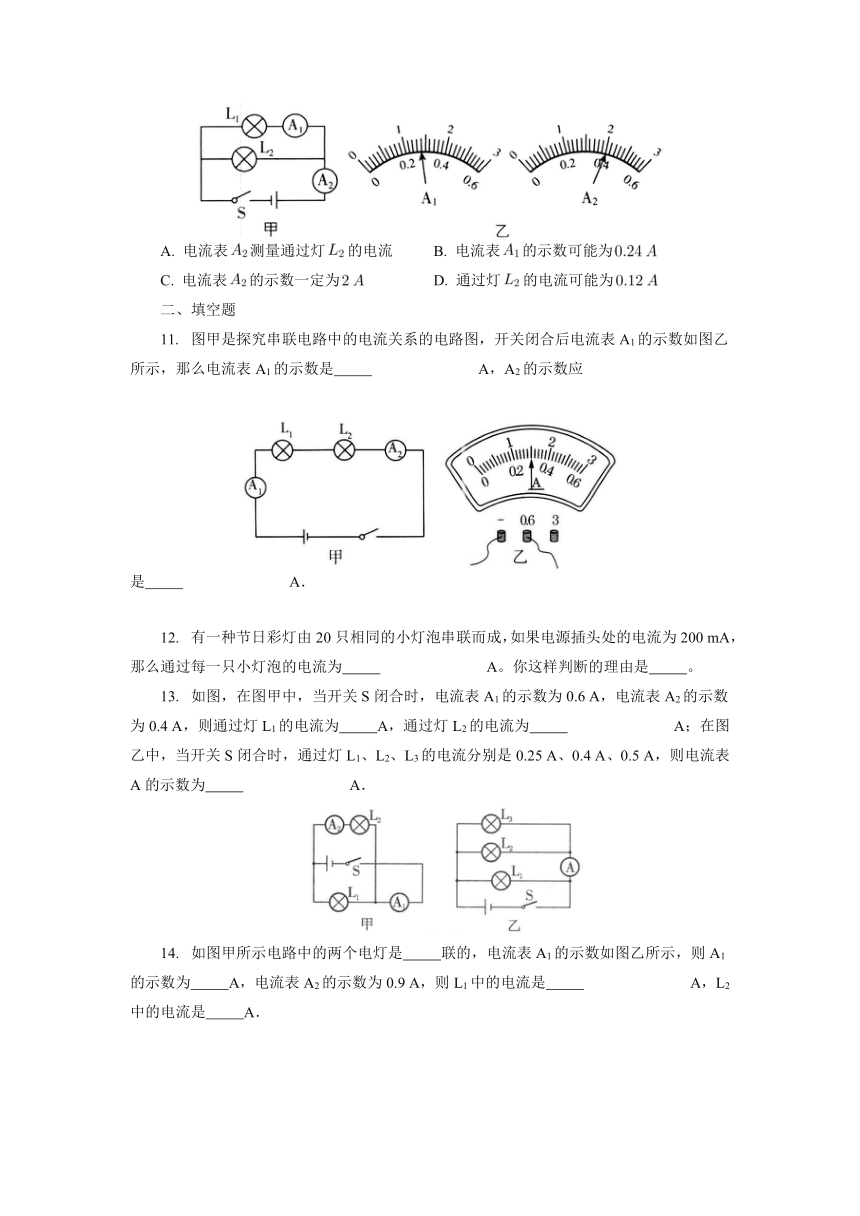

将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2指针偏转角度分别如图乙所示，下列说法正确的是? （??? ）
center0A. 电流表测量通过灯的电流 B. 电流表的示数可能为
C. 电流表的示数一定为 D. 通过灯的电流可能为
二、填空题
图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙所示，那么电流表A1的示数是?????????????????A，A2的示数应是?????????????????A．
center0
有一种节日彩灯由20只相同的小灯泡串联而成，如果电源插头处的电流为200 mA，那么通过每一只小灯泡的电流为?????????????????A。你这样判断的理由是??????????。
如图，在图甲中，当开关S闭合时，电流表A1的示数为0.6 A，电流表A2的示数为0.4 A，则通过灯L1的电流为??????????A，通过灯L2的电流为?????????????????A；在图乙中，当开关S闭合时，通过灯L1、L2、L3的电流分别是0.25 A、0.4 A、0.5 A，则电流表A的示数为?????????????????A．
如图甲所示电路中的两个电灯是??????????联的，电流表A1的示数如图乙所示，则A1的示数为??????????A，电流表A2的示数为0.9 A，则L1中的电流是?????????????????A，L2中的电流是??????????A．
center0
在研究并联电路电流特点时，按如图所示电路图连接好电路。闭合开关S和S1，观察电表示数，再闭合开关S2，示数保持不变的电流表是______（电源电压不变），同时小明观察到电流表A的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是______。
center0
三、作图题
请在图中以笔画线代替导线完成电路连接，要求；可利用该电路图探究并联电路的电流规律．（电流表为使用大量程）
81788095250
四、实验探究题
某实验小组想探究并联电路中电流的规律，晓丹猜想：并联电路中各支路电流相等．她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．
（1）画好电路图后，晓丹开始连接电路，在连接电路过程中，开关应该是_________的．
检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．
Ib/A
Ic/A
Ia/A
0.18
0.18
0.36
晓丹分析数据后得出结论：并联电路中各支路电流相等．
（2）晓丹得出错误的实验结论，主要原因是______________________________________________________________________________．
（3）请你对接下来的实验提出改进措施（一条即可）：______________________________________________________________________________．
五、计算题
如图中图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.45A和0.3A，电流表A1的示数。
参考答案
1.D
2.C
3.D
4.D
5.C
6.D
7.B
8.C
9.D
10.D
11.0.3 ? 0.3 ?
12.0.2 串联电路中电流处处相等
13.0.2 0.4 0.9
14.并 1.6 0.7 0.9?
15.A1? 将“3A”上的线头改接到“0.6A”处
16.
17.（1）断开? （2）选用了相同规格的灯泡进行实验? （3）换用不同规格的灯泡进行实验
18.解：
（1）由电路图知，当S1闭合、S2和S3都断开时，两灯串联，电流表A1、A2测电路中电流，A3断路，所以A3示数为0A，
由图乙可知，电流表所选量程为0～0.6A，分度值为0.02A，由指针位置可知，电流表A1的示数为0.1A；
由串联电路中电流处处相等，所以A2示数与A1示数相同为0.1A；
（2）由电路图知，当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
并联电路中干路电流等于各支路电流之和，所以A1示数：
IA1'=IA3'-IA2'=0.45A-0.3A=0.15A；
答：（1）电流表A2和A3的示数分别为0.1A、0A；
（2）当开关S2和S3闭合，S1断开时，电流表A1的示数为0.15A。
