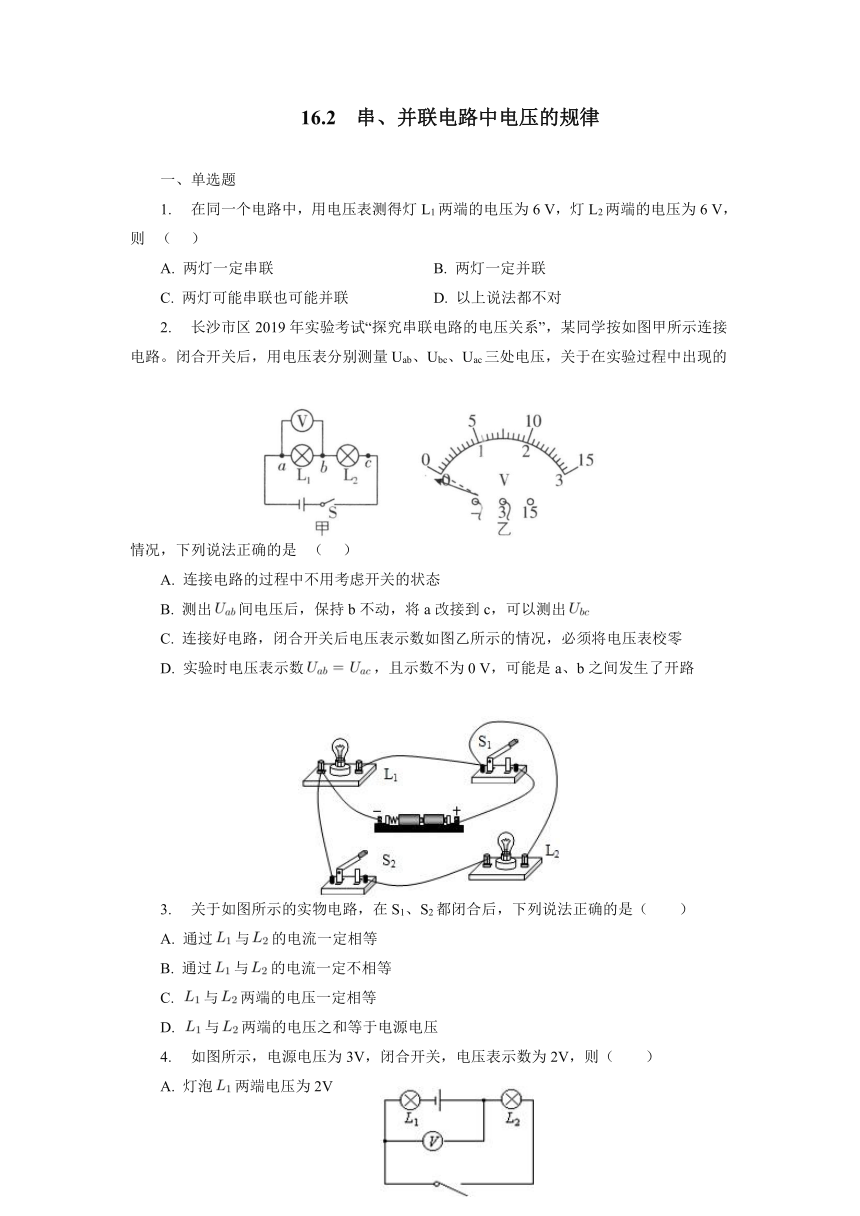

16.2 串、并联电路中电压的规律
一、单选题
在同一个电路中，用电压表测得灯L1两端的电压为6 V，灯L2两端的电压为6 V，则? （??? ）
A. 两灯一定串联 B. 两灯一定并联
C. 两灯可能串联也可能并联 D. 以上说法都不对
长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图甲所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是? （??? ）
center0A. 连接电路的过程中不用考虑开关的状态
B. 测出间电压后，保持b不动，将a改接到c，可以测出
C. 连接好电路，闭合开关后电压表示数如图乙所示的情况，必须将电压表校零
D. 实验时电压表示数，且示数不为0 V，可能是a、b之间发生了开路
关于如图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（　　）
center0A. 通过与的电流一定相等
B. 通过与的电流一定不相等
C. 与两端的电压一定相等
D. 与两端的电压之和等于电源电压
如图所示，电源电压为3V，闭合开关，电压表示数为2V，则（　　）
219773594615A. 灯泡两端电压为2V
B. 灯泡两端电压为2V
C. 灯泡两端电压为3V
D. 灯泡两端电压为1V

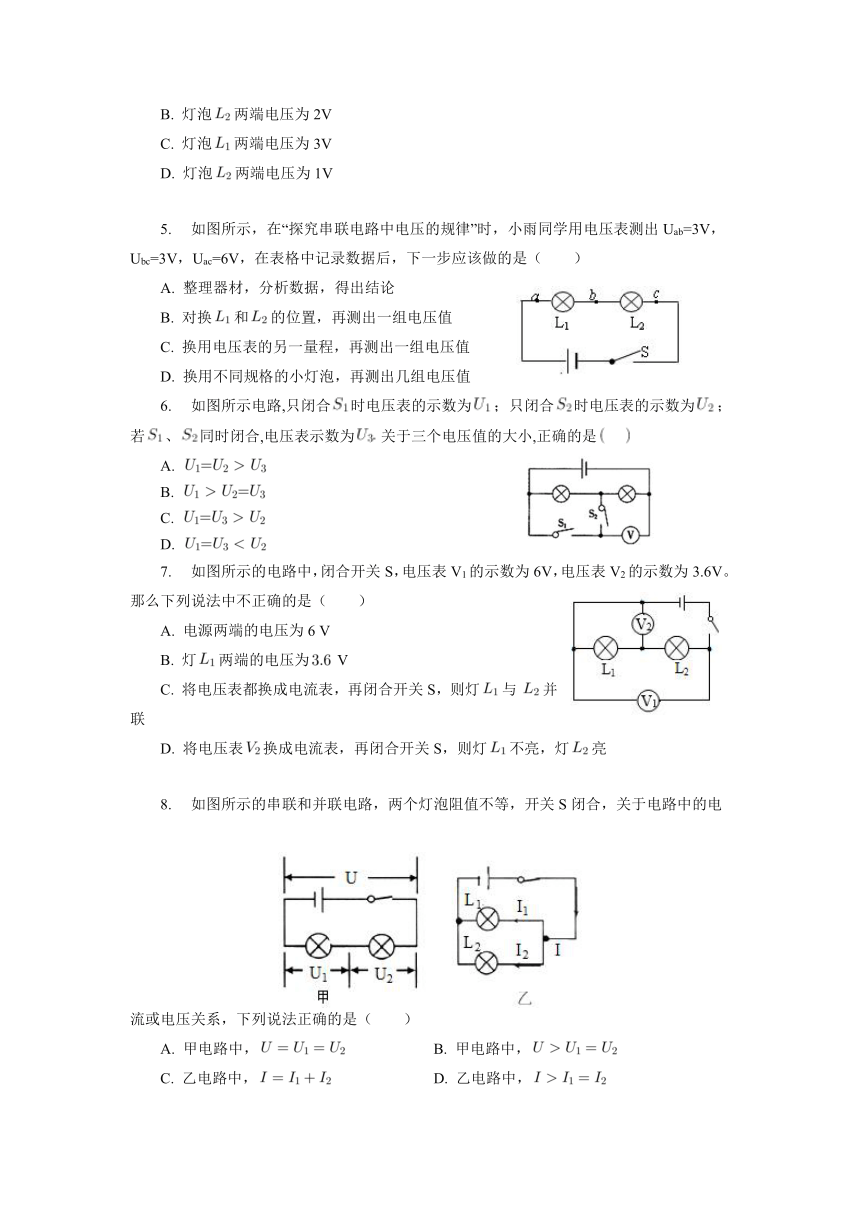

如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是（　　）
339788581280A. 整理器材，分析数据，得出结论
B. 对换和的位置，再测出一组电压值
C. 换用电压表的另一量程，再测出一组电压值
D. 换用不同规格的小灯泡，再测出几组电压值
如图所示电路,只闭合时电压表的示数为；只闭合时电压表的示数为；若、同时闭合,电压表示数为关于三个电压值的大小,正确的是????
34385251270A.
B.
C.
D.
如图所示的电路中，闭合开关S，电压表V1的示数为6V，3874135276225电压表V2的示数为3.6V。那么下列说法中不正确的是（　　）
A. 电源两端的电压为?6?V
B. 灯两端的电压为?V
C. 将电压表都换成电流表，再闭合开关S，则灯与?并联
D. 将电压表换成电流表，再闭合开关S，则灯不亮，灯亮
如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（　　）
center0A. 甲电路中， B. 甲电路中，
C. 乙电路中， D. 乙电路中，

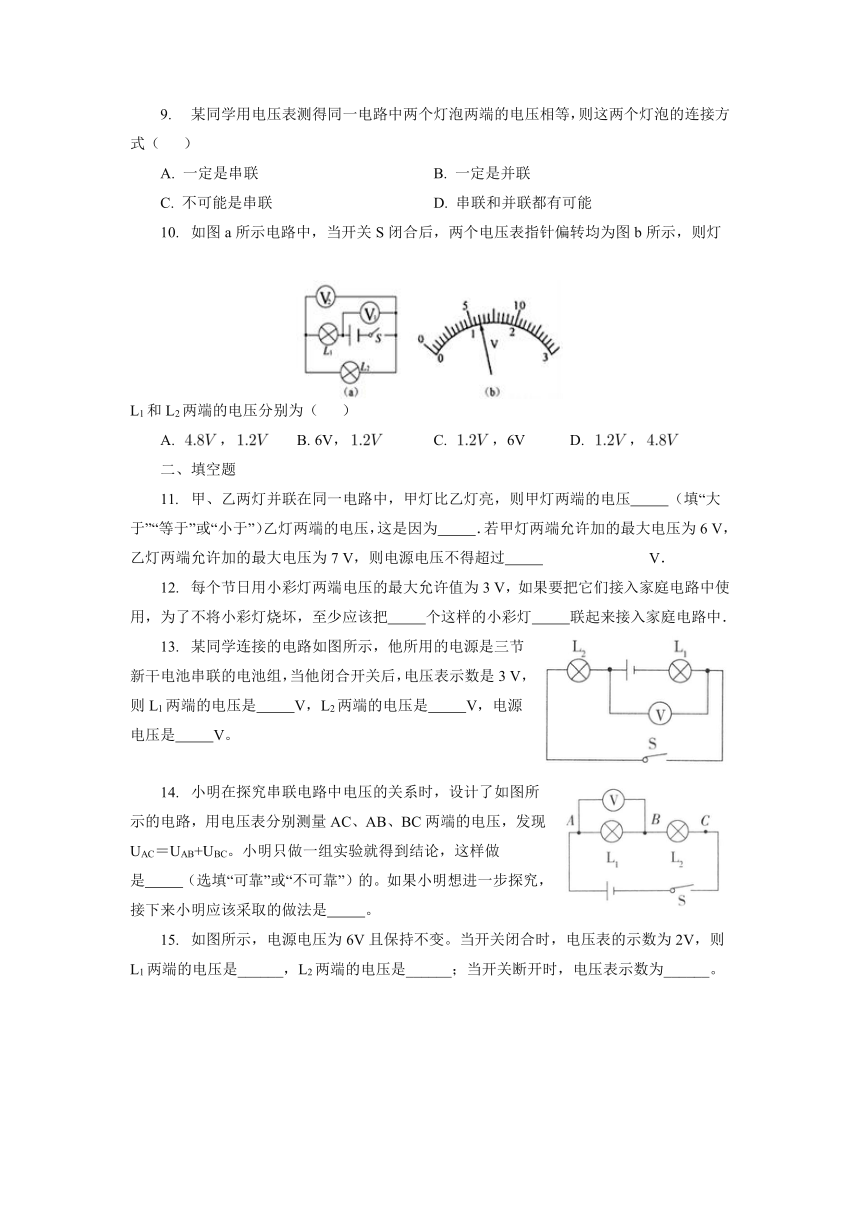

某同学用电压表测得同一电路中两个灯泡两端的电压相等，则这两个灯泡的连接方式（ ）
A. 一定是串联 B. 一定是并联
C. 不可能是串联 D. 串联和并联都有可能
如图a所示电路中，当开关S闭合后，两个电压表指针偏转均为图b所示，则灯L1和L2两端的电压分别为（ ）
center0A. ， B. 6V， C. ，6V D. ，
二、填空题
甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压??????????（填“大于”“等于”或“小于”）乙灯两端的电压，这是因为??????????．若甲灯两端允许加的最大电压为6 V，乙灯两端允许加的最大电压为7 V，则电源电压不得超过?????????????????V．
每个节日用小彩灯两端电压的最大允许值为3 V，如果要把它们接入家庭电路中使用，为了不将小彩灯烧坏，至少应该把??????????个这样的小彩灯??????????联起来接入家庭电路中．
某同学连接的电路如图所示，他所用的电源是三节新干电池串联的电池组，当他闭合开关后，电压表示数是3 V，则L1两端的电压是??????????V，L2两端的电压是??????????V，电源电压是??????????V。right0
小明在探究串联电路中电压的关系时，设计了如图所示的电路，用电压表分别测量AC、AB、BC两端的电压，发现UAC＝UAB+UBC。小明只做一组实验就得到结论，这样做是??????????（选填“可靠”或“不可靠”）的。如果小明想进一步探究，接下来小明应该采取的做法是??????????。right0
如图所示，电源电压为6V且保持不变。当开关闭合时，电压表的示数为2V，则L1两端的电压是______，L2两端的电压是______；当开关断开时，电压表示数为______。
center0
有一种叫“满天星”的彩灯，一组有100只相同的小灯泡串联，将它们接在220V的家庭电路中，电源插头处的电流为0.2A，通过第55只灯泡的电流为______A，它两端的电压为______V。
小欣同学在做“探究串联电路中电压的规律”实验时，连接了如图所示的电路，闭合开关后，发现两灯均不亮，经检查，电路连接正确。小欣同学用电压表检查该电路的故障，测量结果如表格所示。
位置
AB
BC
CD
AC
AD
电压U/V
0
3V
0
3V
若电路中仅有一处发生故障，根据表中数据可知，发生故障的电路元件为______（选填“L1”、“L2”或“S”），该故障为______（选填“短路”或“断路”）。粗心的小欣同学忘了记录当电压表接在AC两点时的数据，你认为电压表接AC两点时的测量结果为______V。
center0
三、实验探究题（本大题共1小题，共6.0分）
在探究“并联电路的电压规律”实验中，小明使用了两个相同的灯泡．
（1）图甲是小明已经完成一部分的实物电路图，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压．
（2）图乙所示的电路中，将电压表并联在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的示数为_________V．
（3）依次将电压表并联到图乙电路中的ab、cd、ef之间，小明发现电压表示数相等．由此他得出结论：并联电路中，各支路两端的电压相等．此结论_________（填“科学”或“不科学”），接下来应该进行的操作是_________．
A．更换不同规格的灯泡，再次实验
B．将L1、L2的位置互换，再次实验
C．保持电源、灯泡不变，多测量几次电路中三处的电压
参考答案
1.C
2.D
3.C
4.B
5.D
6.C
7.C
8.C
9.D
10.A
11.等于? 并联电路中各支路两端的电压相等? 6
12.74;? 串
13.1.5 3 4.5
14.不可靠 换用不同规格的小灯泡或改变电源电压
15.4V? 2 V? 6 V
16.0.2? 2.2
17.L2? 断路? 3
18.?（1）
（2）2.8?
（3）不科学? A
