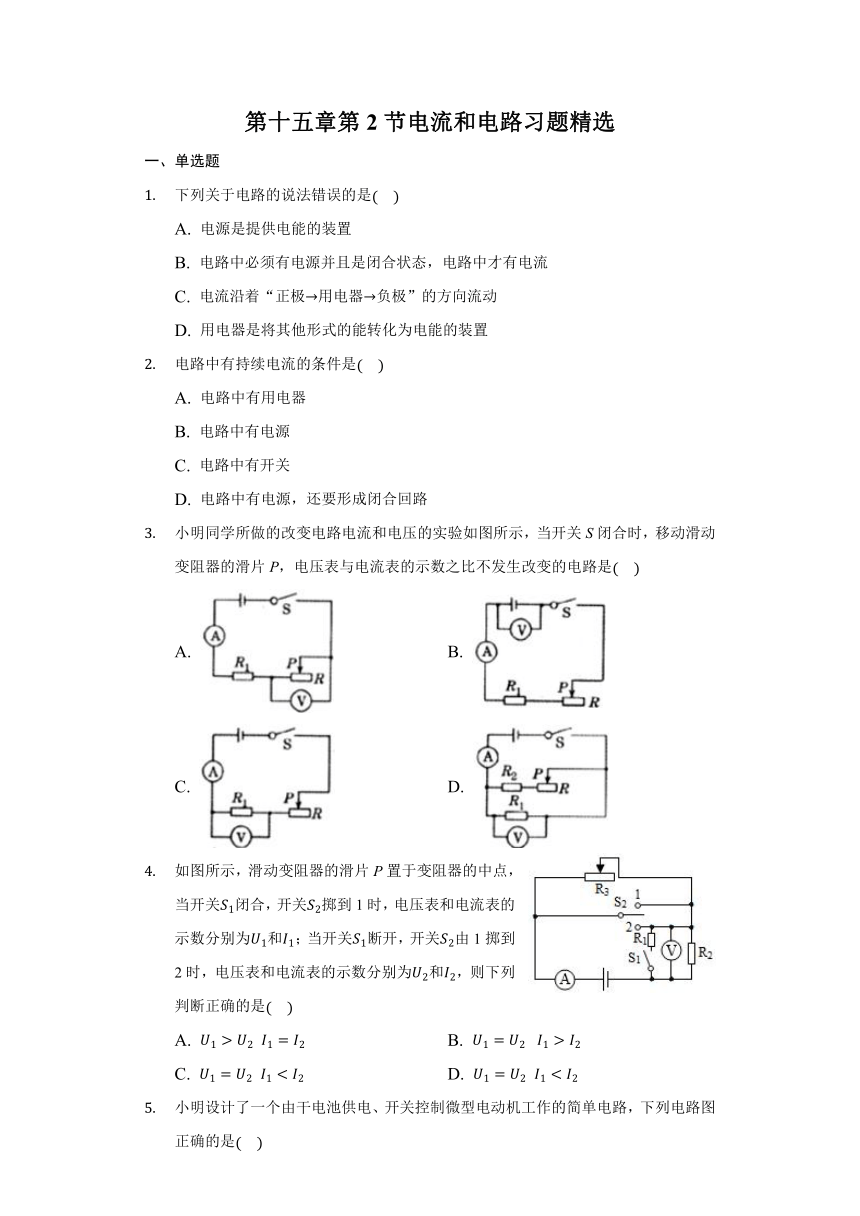

第十五章第2节电流和电路习题精选
一、单选题
下列关于电路的说法错误的是(????)
A. 电源是提供电能的装置
B. 电路中必须有电源并且是闭合状态,电路中才有电流
C. 电流沿着“正极→用电器→负极”的方向流动
D. 用电器是将其他形式的能转化为电能的装置
电路中有持续电流的条件是(????)
A. 电路中有用电器
B. 电路中有电源
C. 电路中有开关
D. 电路中有电源,还要形成闭合回路
小明同学所做的改变电路电流和电压的实验如图所示,当开关S闭合时,移动滑动变阻器的滑片P,电压表与电流表的示数之比不发生改变的电路是(????)
A. B.
C. D.
如图所示,滑动变阻器的滑片P置于变阻器的中点,当开关S1闭合,开关S2掷到1时,电压表和电流表的示数分别为U1和I1;当开关S1断开,开关S2由1掷到2时,电压表和电流表的示数分别为U2和I2,则下列判断正确的是(????)
A. U1>U2??I1=I2 B. U1=U2???I1>I2

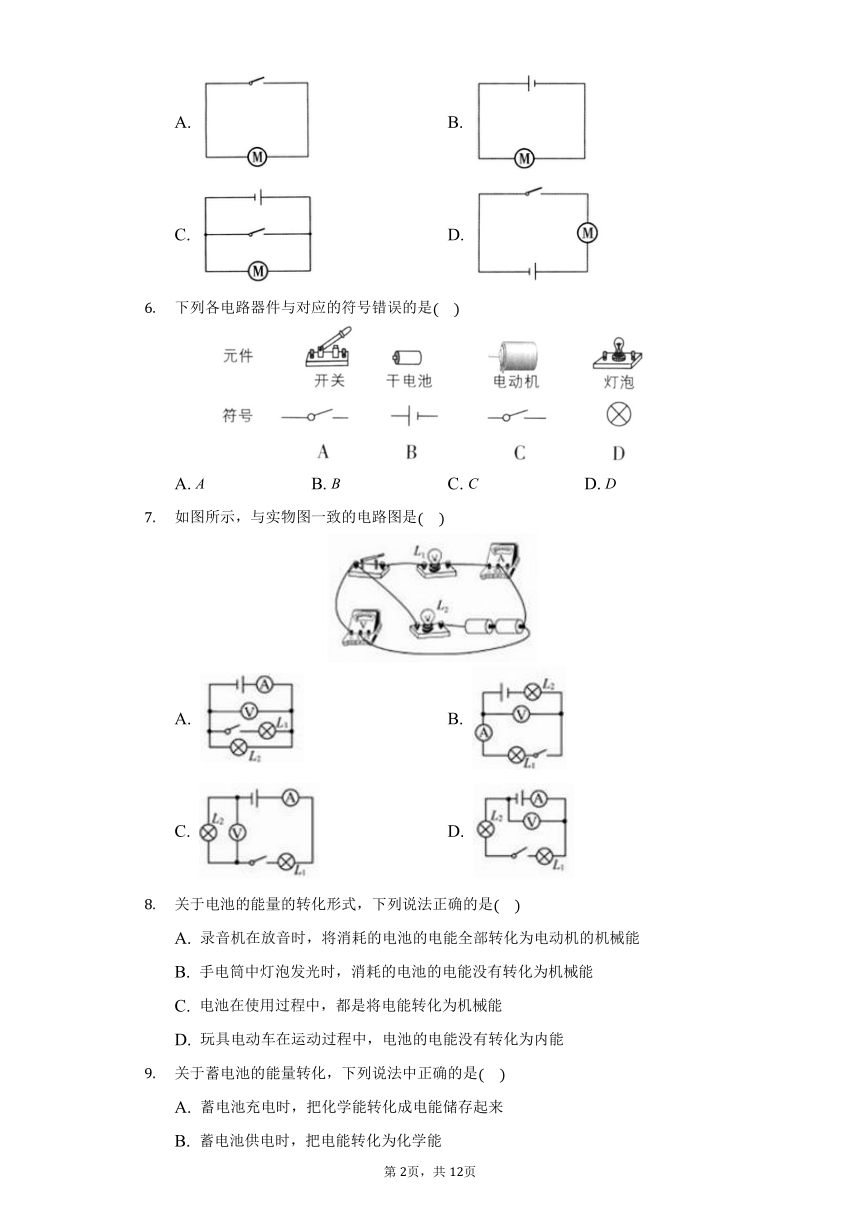

C. U1=U2??I1小明设计了一个由干电池供电、开关控制微型电动机工作的简单电路,下列电路图正确的是(????)
A. B.
C. D.
下列各电路器件与对应的符号错误的是(????)
A. A B. B C. C D. D
如图所示,与实物图一致的电路图是(????)
A. B.
C. D.
关于电池的能量的转化形式,下列说法正确的是(????)
A. 录音机在放音时,将消耗的电池的电能全部转化为电动机的机械能
B. 手电筒中灯泡发光时,消耗的电池的电能没有转化为机械能
C. 电池在使用过程中,都是将电能转化为机械能
D. 玩具电动车在运动过程中,电池的电能没有转化为内能
关于蓄电池的能量转化,下列说法中正确的是(????)
A. 蓄电池充电时,把化学能转化成电能储存起来
B. 蓄电池供电时,把电能转化为化学能
C. 蓄电池充电时,把电能转化为化学能,供电时,把化学能转化为电能
D. 蓄电池无论是充电还是供电,都把电能转化为化学能

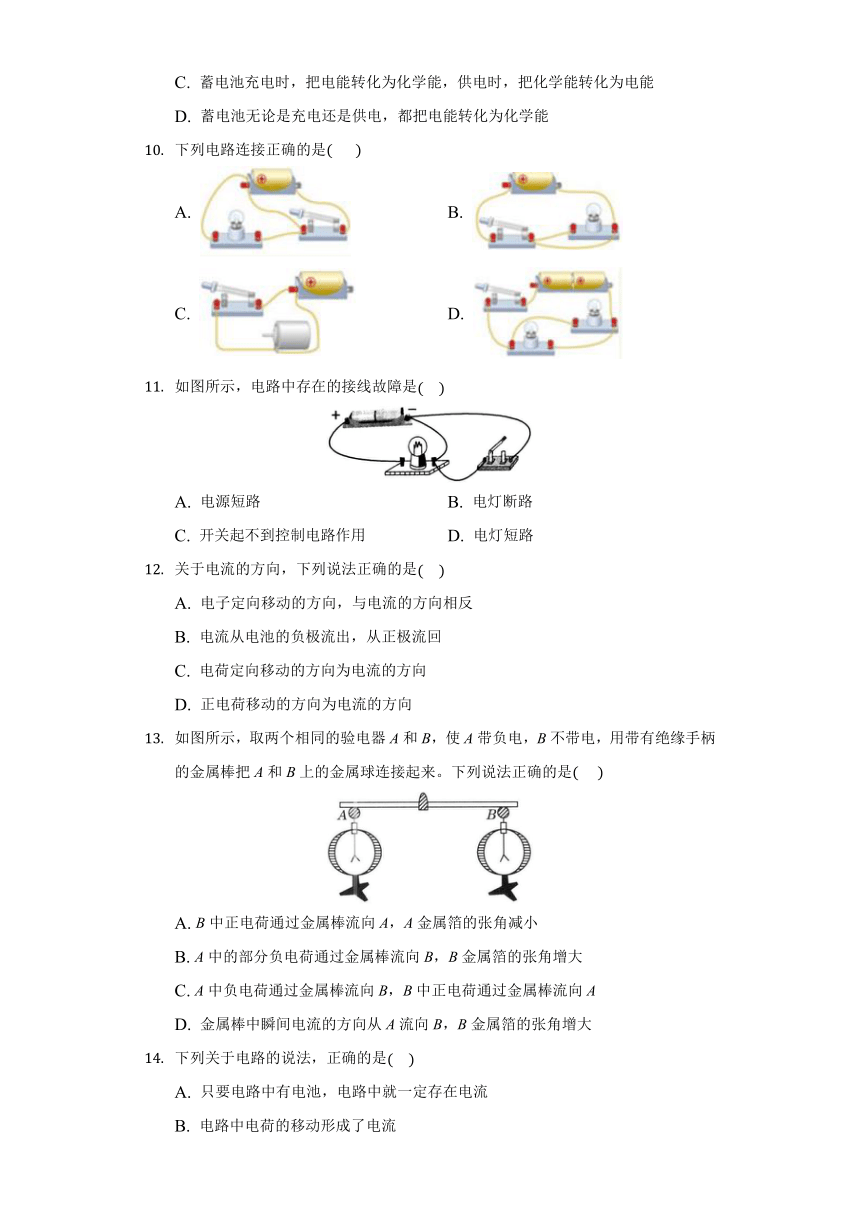

下列电路连接正确的是(? ? )
A. B.
C. D.
如图所示,电路中存在的接线故障是(????)
A. 电源短路 B. 电灯断路
C. 开关起不到控制电路作用 D. 电灯短路
关于电流的方向,下列说法正确的是(????)
A. 电子定向移动的方向,与电流的方向相反
B. 电流从电池的负极流出,从正极流回
C. 电荷定向移动的方向为电流的方向
D. 正电荷移动的方向为电流的方向
如图所示,取两个相同的验电器A和B,使A带负电,B不带电,用带有绝缘手柄的金属棒把A和B上的金属球连接起来。下列说法正确的是(??? )
A. B中正电荷通过金属棒流向A,A金属箔的张角减小
B. A中的部分负电荷通过金属棒流向B,B金属箔的张角增大
C. A中负电荷通过金属棒流向B,B中正电荷通过金属棒流向A
D. 金属棒中瞬间电流的方向从A流向B,B金属箔的张角增大
下列关于电路的说法,正确的是(????)
A. 只要电路中有电池,电路中就一定存在电流
B. 电路中电荷的移动形成了电流
C. 只有负电荷的定向移动才能够形成电流
D. 在电路中,把正电荷定向移动的方向规定为电流的正方向
二、填空题

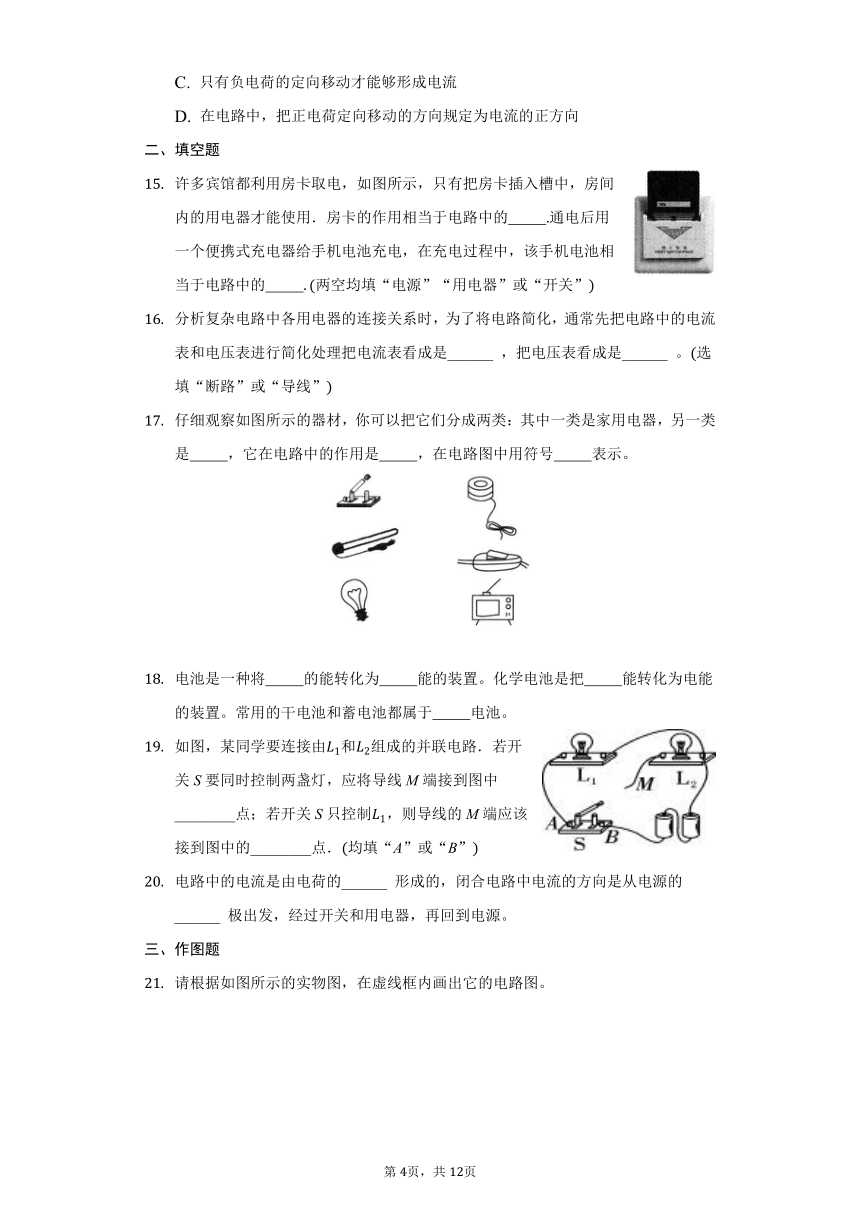

许多宾馆都利用房卡取电,如图所示,只有把房卡插入槽中,房间内的用电器才能使用.房卡的作用相当于电路中的??????????.通电后用一个便携式充电器给手机电池充电,在充电过程中,该手机电池相当于电路中的??????????.(两空均填“电源”“用电器”或“开关”)
分析复杂电路中各用电器的连接关系时,为了将电路简化,通常先把电路中的电流表和电压表进行简化处理把电流表看成是______ ,把电压表看成是______ 。(选填“断路”或“导线”)
仔细观察如图所示的器材,你可以把它们分成两类:其中一类是家用电器,另一类是??????????,它在电路中的作用是??????????,在电路图中用符号??????????表示。
电池是一种将??????????的能转化为??????????能的装置。化学电池是把??????????能转化为电能的装置。常用的干电池和蓄电池都属于??????????电池。
如图,某同学要连接由L1和L2组成的并联电路.若开关S要同时控制两盏灯,应将导线M端接到图中________点;若开关S只控制L1,则导线的M端应该接到图中的________点.(均填“A”或“B”)?
电路中的电流是由电荷的______ 形成的,闭合电路中电流的方向是从电源的______ 极出发,经过开关和用电器,再回到电源。
三、作图题

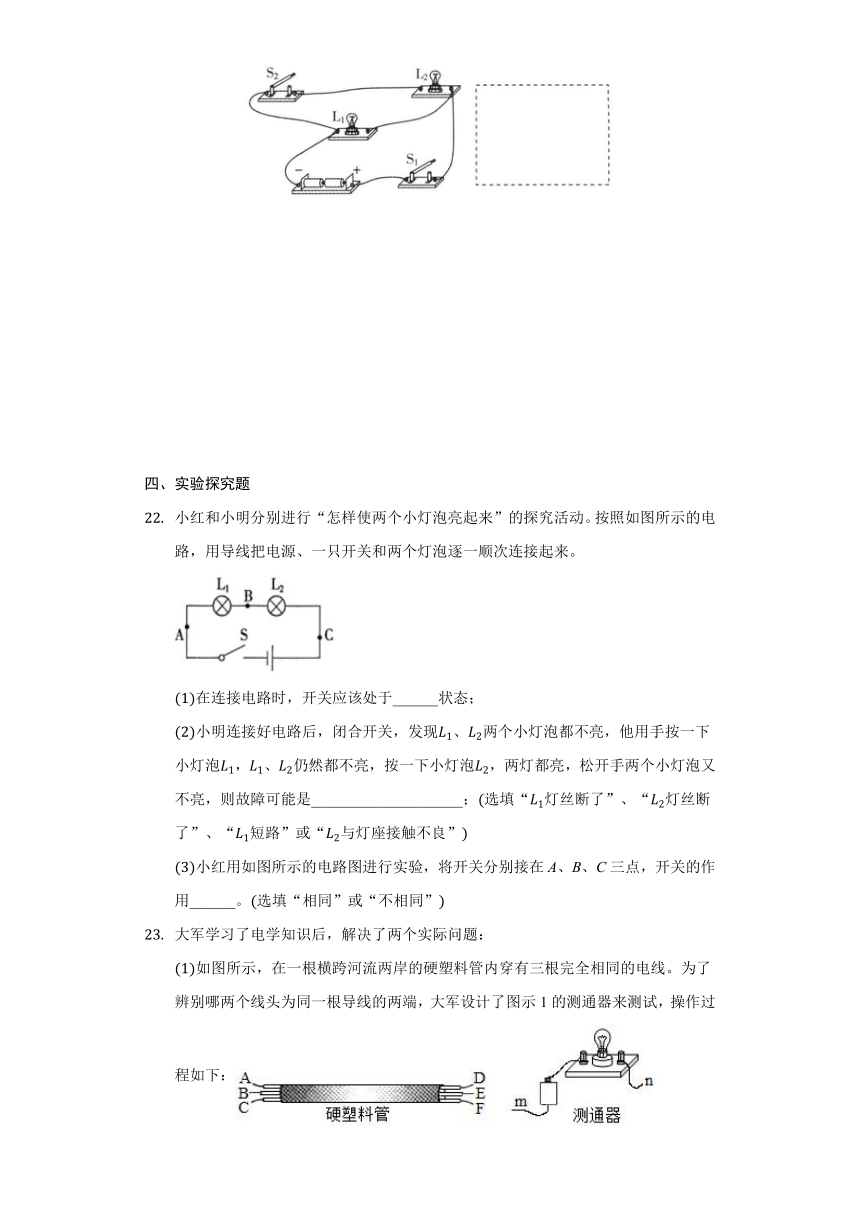

请根据如图所示的实物图,在虚线框内画出它的电路图。
四、实验探究题
小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动。按照如图所示的电路,用导线把电源、一只开关和两个灯泡逐一顺次连接起来。
(1)在连接电路时,开关应该处于______状态;
(2)小明连接好电路后,闭合开关,发现L1、L2两个小灯泡都不亮,他用手按一下小灯泡L1,L1、L2仍然都不亮,按一下小灯泡L2,两灯都亮,松开手两个小灯泡又不亮,则故障可能是____________________;(选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”)
(3)小红用如图所示的电路图进行实验,将开关分别接在A、B、C三点,开关的作用______。(选填“相同”或“不相同”)
大军学习了电学知识后,解决了两个实际问题:
(1)如图所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端,大军设计了图示1的测通器来测试,操作过程如下:
①连接A和B,将测通器的m连接在D上。当n连接E时小灯泡发光,连接F时小灯泡不发光。由此可以确定______为同一导线的两端(填字母,下同)。
②为了弄清另两根导线的两端,可连接A和C,测通器的一端必须与______相连时,另一端只需接触一根导线就能将另两根导线辨别开。
(2)大军想设计一个模拟交通路口红绿灯工作的实验电路,要求:红灯亮时,黄灯和绿灯都不亮:当红灯灭时,黄灯和绿灯可以分别亮一盏。实验桌上已经备有的实验器材:符合要求的电源,红、黄、绿三盏灯,导线若干,两个单刀双掷开关S1和S2(每个开关有三个接线柱,都可以接线)。小军已连接了部分电路,如图所示,请你用笔画线代替导线,只添加两根导线,按要求将小军的实物电路图补充完整。
如图所示,鹏同学用验电器做了几个小实验。
(1)鹏同学把毛皮摩擦后的橡胶棒与验电器A的金属球接触后,发现两个金属箔片张开,验电器的两个金属箔片张角的大小与所带______ 的多少有关。橡胶棒在摩擦过程中______ 电子(选填“得”“失”)。
(2)再取一不带电的验电器B与A并列,用橡胶棒将他们连接,验电器A、B金属箔的张角______ 变化(选填“有”“没有”)。橡胶棒是______ (选填“导体”“绝缘体”)。
(3)用带绝缘柄的金属棒连接两验电器,验电器A的金属箔张开的角度减小,B的金属箔由闭合变为张开。______ 通过金属棒从A移动到了B,此瞬间金属杆中的电流方向______ (选填“由A到B”“由B到A”)。
答案和解析
1.【答案】D
【解析】电源在电路中是提供电能的装置,故A正确;
电路中产生电流的条件有两个,一是有电源,二是电路为闭合回路,故B正确;
物理学中把正电荷定向移动的方向规定为电流的方向,按照这个规定,在电源外部,电流方向是沿着“正极→用电器→负极”的方向流动,故C正确;
用电器是消耗电能的装置,它将电能转化为其他形式的能,故D错误.故选D.
2.【答案】D
【解析】? 电路中有持续电流的条件有两个,一是有电源,二是形成闭合回路.
3.【答案】C
【解析】解:A、由电路图可知,电阻R1与滑动变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流,电压表与电流表的示数之比为滑动变阻器接入电路的电阻值,移动滑片时接入电路的电阻发生变化,则电压表与电流表的示数之比发生改变,故A不符合题意;
B、由电路图可知,电阻R1与滑动变阻器R串联,电压表测电源的电压,电流表测电路中的电流,移动滑片时电压表的示数不变,电流表的示数发生变化,所以电压表与电流表的示数之比发生变化,故B不符合题意;
C、由电路图可知,电阻R1与滑动变阻器R串联,电压表测定值电阻R1两端的电压,电流表测电路中的电流,电压表与电流表的示数之比始终等于定值电阻R1的阻值,移动滑片时电表示数之比不发生改变,故C符合题意;
D、由电路图可知,电阻R2与滑动变阻器串联后与电阻R1并联,电流表测干路电流,电压表测电源的电压,移动滑片时,电压表的示数不变,电阻R2与滑动变阻器串联支路的电流发生改变,根据并联电路的电流特点可知电流表的示数发生变化,电压表与电流表的示数之比发生改变,故D不符合题意.故选C.
4.【答案】B
【解析】解:滑动变阻器的滑片P置于变阻器的中点,当开关S1闭合,开关S2掷到1时,滑动变阻器被短路,R1和R2并联接入电路中,电压表测量电源电压,电流表测量干路中的电流;
当开关S1断开,开关S2由1掷到2时,滑动变阻器被短路,只有R2接入电路中,电压表仍然测电源电压,电流表测通过R2的电流;
由于电源电压不变,所以电压表的示数不变,即U1=U2;
根据并联电路电流的关系可知,通过R2的电流小于干路中的电流,则电流表的示数变小了,即I1>I2,故B正确。故选:B。
5.【答案】D
【解析】略
6.【答案】C
【解析】C选项错误,电动机的符号是“”。
7.【答案】B
【解析】A.两只灯泡串联,开关控制支路,电流表测干路中的电流,电压表测L1或L2或电源电压,而本题的实物图中两灯泡串联,电压表测量L1两端电压,与实物图不符合,故A错误;
B.两只灯泡串联,电压表并联在开关和电流表之间,电压表测量L1两端电压,与实物图符合,故B正确;
C.两只灯泡串联,电压表测量L2的电压,与实物图不符合,故C错误;
D.两灯串联,电压表测量L1、L2的总电压,与实物图不符合,故D错误。故选B。??
8.【答案】B
【解析】录音机工作时,只有一部分电能转化为电动机的机械能,还有一部分转化为内能和声能等,A错误;
不同的用电器能的转化不同,电动机类的用电器是将电能转化为机械能,而电热器类的用电器是将电能转化为内能,B正确,C错误;
玩具电动车工作时,大部分电能转化为机械能,一小部分转化为内能,D错误。
9.【答案】C
【解析】本题易错之处是没有弄清蓄电池在充电和放电过程中的能量转化。蓄电池充电时,把电能转化为化学能,A错误;
蓄电池供电时,把化学能转化为电能,B错误;
蓄电池充电时和供电时能量转化是不同的,C正确,D错误。
10.【答案】D
【解析】AB.由电路图可知,闭合开关后电路会出现短路,故AB错误;
C.由电路图可知,电源没有接入电路,电路连接错误,故C错误;
D.由电路图可知,两灯泡并联,开关控制整个电路,电路连接正确,故D正确。
故选D。??
11.【答案】C
【解析】由实物图知,开关被短路,起不到控制电路作用.
12.【答案】A
【解析】解:
电子定向移动的方向,与电流的方向相反,故A正确,C错误。在电池外部,电流的方向是从正极流向负极,故B错误。正电荷定向移动的方向是电流的方向,故D错误。
13.【答案】B
【解析】解:A带负电,B不带电,用带有绝缘手柄的金属棒把A和B上的金属球连接起来,A上的部分负电荷会转移到B上,因此验电器B的金属箔由于带负电会张开;电流的方向与负电荷定向移动的方向相反,因此电流方向是由B到A。
14.【答案】D
【解析】解:A、电压和通路是形成电流的必要条件,电源是提供电压的装置,电压是形成电流的条件之一。故A错误;
BC、电路中电荷的定向移动形成了电流,发生定向移动的电荷可能是正电荷,也可能是负电荷,还有可能是正负电荷向相反的方向移动,故BC错误;
D、把正电荷定向移动的方向规定为电流的方向,故D正确。故选:D。
15.【答案】开关?
用电器
【解析】房卡能够控制房间内的用电器的使用,作用相当于电路中的开关;在充电过程中,该手机电池相当于电路中的用电器.
16.【答案】导线? 断路
【解析】解:由于电流表内阻很小,故在简化电路时,可以将电流表看成小电阻,即视为导线;
由于电压表内阻很大,理想电压表内阻为无穷大,故应将电压表视为断路。
故答案为:导线;断路。
明确电流表和电压表的性质,知道电压表内阻很大,而电流表内阻很小,从而明确在电路中的处理方法。
简化电路时,我们把电流表当做导线,把电压表当做断路,在电学题里会经常用到。
17.【答案】开关
控制电路的通断
【解析】略
18.【答案】其他形式
电
化学
化学
19.【答案】A;B
【解析】
解:由题意可知,两灯泡并联;
当导线M端接到图中A点时,如图所示:
开关S位于干路上,同时控制两盏灯;
当导线M端接到图中B点时,如图所示:
开关S位于灯泡L1支路上,只控制该支路,不能控制L2的支路。
故答案为:A;B。??
20.【答案】定向移动? 正
21.【答案】
22.【答案】(1)断开;
(2)L2与灯座接触不良;
(3)相同
【解析】
(1)为了保护电路,在连接电路时,开关应该处于断开状态;
(2)闭合开关S,L1、L2两只灯泡都不亮,电路可能为断路或短路或接触不良;
当用手按一下灯泡L1,L1、L2仍然都不亮,说明故障可能没有在L1;按一下灯泡L2,两灯都亮,则故障在L2;松开手两灯又不亮,说明故障可能是L2与灯座接触不良;
(3)串联电路中开关控制所有用电器,开关的位置变化时,控制作用不变。
故答案为:(1)断开;(2)L2与灯座接触不良;(3)相同。??
23.【答案】C、E? E
【解析】解:(1)①连接A和B,将测通器的m连接在D上。当n连接F时小灯泡发光,则ABDF构成了同一根导线,形成通路,由此可以确定CE为同一根导线的两端;
②由于已经确定CE是在同一根导线上,为了弄清另两根导线的两端,当连接A和C时,测通器的一端必须与E相连,另一端只需接触一根导线就能将两根导线辨别开。当与D接触时,电灯能亮,说明AD是在同一根导线上的,若不能亮,说明A和F、B和D分别是在同一根导线上的;
(2)由题知,红灯亮时,黄灯和绿灯都不亮;当红灯灭时,黄灯和绿灯可以分别亮一盏,说明三个灯泡互不影响,即三灯是并联的,S1控制红灯和黄灯,S2控制绿灯和黄灯。
,
当S1掷到左端时,红灯亮,黄灯和绿灯都不亮;
当S1掷到右端、S2掷到左端时,红灯灭,黄灯亮,绿灯不亮;
当S1掷到右端、S2掷到右端时,红灯灭,绿灯亮,黄灯不亮。
故答案为:(1)①C、E;②E;(2)如上所示。
(1)当电路是通路时,电灯就能发光,从而辨别哪两个线头为同一根导线的两端;
(2)根据各灯发光情况分析判断灯泡的连接方式和开关的作用,再连接实物。
第1题,关键是明确电路是通路时,电灯能发光来辨别哪两个线头属于同一根导线;第2题关键是知道单刀双掷开关的结构,会根据单刀双掷开关的结构设计正确的电路,会按要求连接正确的实物图。
24.【答案】电荷量? 得? 没有? 绝缘体? 电子? 由B到A
【解析】解:(1)验电器的制作原理是同种电荷相互排斥,验电器的两个金属箔片所带的电荷量越大,排斥力越大,则张角越大;用毛皮摩擦过的橡胶棒带负电荷,是因为得到了电子;
(2)用橡胶棒将他们连接,由于橡胶棒不容易导电,是绝缘体,所以验电器A、B金属箔的张角不会变化;
(3)用毛皮摩擦过的橡胶棒带负电荷,当接触验电器上端的金属球时,A上的电子会转移到验电器B上,由于负电荷定向移动的方向与电流的方向相反,所以电流的方向是从B到A。
故答案为:(1)电荷量;得;(2)没有;绝缘体;(3)电子;由B到A。
(1)验电器的两个金属箔片张角的大小与所带的电荷量的大小有关;摩擦起电的实质是电子的转移;
(2)容易导电的物体是导体,不容易导电的物体是绝缘体;
(3)正电荷定向移动的方向规定为电流的方向。
本题考查了电流的方向、验电器的工作原理,属于电学基础知识的考查,比较简单。
