4.4光的折射 同步练习2021-2022学年人教版物理八年级上册（含答案）

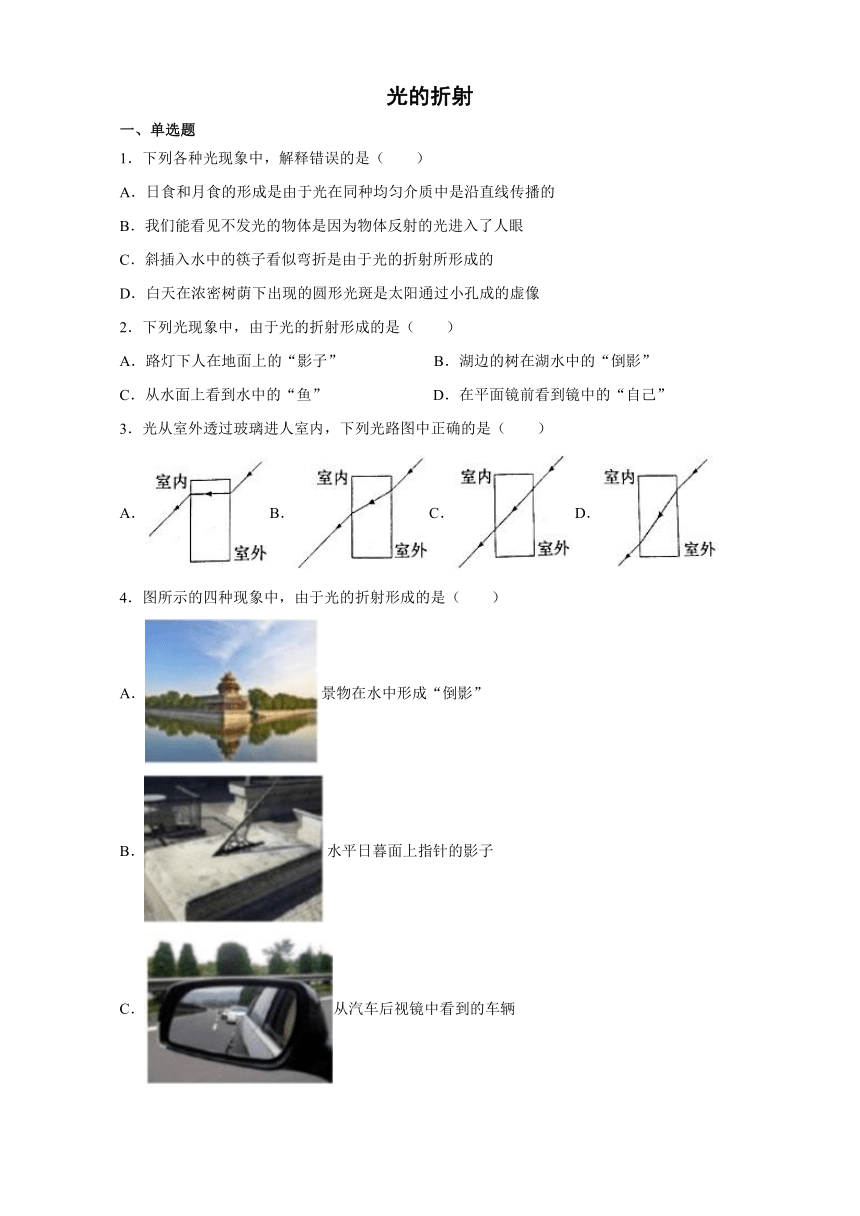

光的折射
一、单选题
1．下列各种光现象中，解释错误的是（　　）
A．日食和月食的形成是由于光在同种均匀介质中是沿直线传播的
B．我们能看见不发光的物体是因为物体反射的光进入了人眼
C．斜插入水中的筷子看似弯折是由于光的折射所形成的
D．白天在浓密树荫下出现的圆形光斑是太阳通过小孔成的虚像
2．下列光现象中，由于光的折射形成的是（　　）
A．路灯下人在地面上的“影子” B．湖边的树在湖水中的“倒影”
C．从水面上看到水中的“鱼” D．在平面镜前看到镜中的“自己”
3．光从室外透过玻璃进人室内，下列光路图中正确的是（　　）
A． B．C． D．
4．图所示的四种现象中，由于光的折射形成的是（　　）
A．景物在水中形成“倒影”
B．水平日暮面上指针的影子
C．从汽车后视镜中看到的车辆

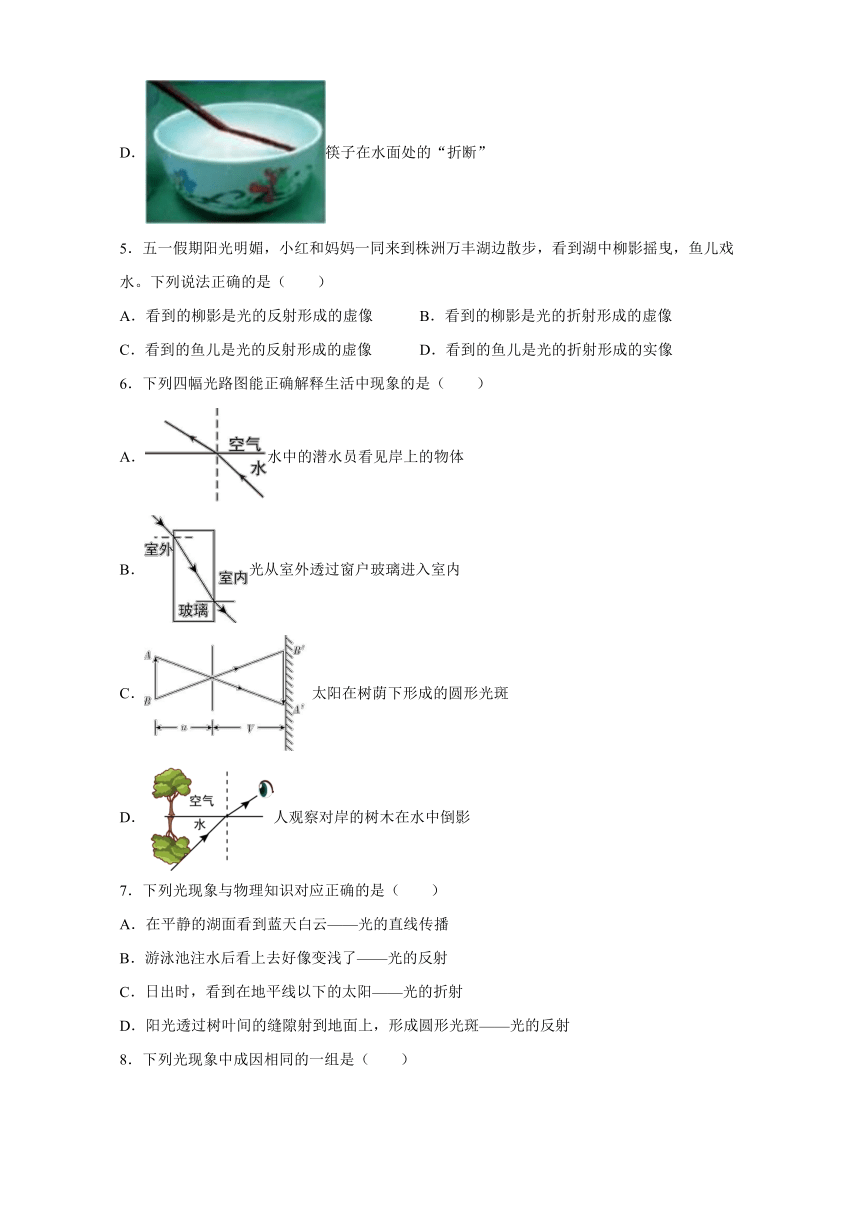

D．筷子在水面处的“折断”
5．五一假期阳光明媚，小红和妈妈一同来到株洲万丰湖边散步，看到湖中柳影摇曳，鱼儿戏水。下列说法正确的是（　　）
A．看到的柳影是光的反射形成的虚像 B．看到的柳影是光的折射形成的虚像
C．看到的鱼儿是光的反射形成的虚像 D．看到的鱼儿是光的折射形成的实像
6．下列四幅光路图能正确解释生活中现象的是（　　）
A．水中的潜水员看见岸上的物体
B．光从室外透过窗户玻璃进入室内
C．太阳在树荫下形成的圆形光斑
D．人观察对岸的树木在水中倒影
7．下列光现象与物理知识对应正确的是（　　）
A．在平静的湖面看到蓝天白云——光的直线传播
B．游泳池注水后看上去好像变浅了——光的反射
C．日出时，看到在地平线以下的太阳——光的折射
D．阳光透过树叶间的缝隙射到地面上，形成圆形光斑——光的反射
8．下列光现象中成因相同的一组是（　　）

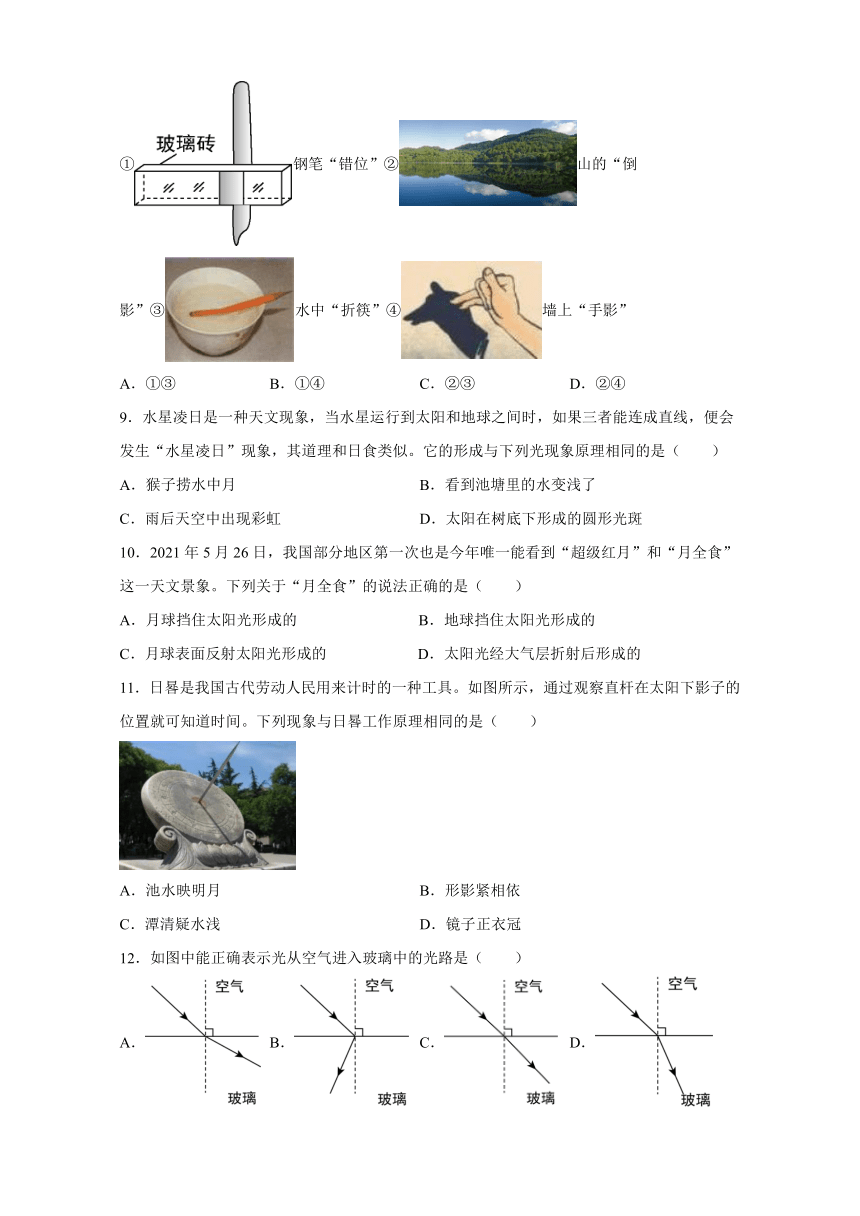

①钢笔“错位”②山的“倒影”③水中“折筷”④墙上“手影”
A．①③ B．①④ C．②③ D．②④
9．水星凌日是一种天文现象，当水星运行到太阳和地球之间时，如果三者能连成直线，便会发生“水星凌日”现象，其道理和日食类似。它的形成与下列光现象原理相同的是（　　）
A．猴子捞水中月 B．看到池塘里的水变浅了
C．雨后天空中出现彩虹 D．太阳在树底下形成的圆形光斑
10．2021年5月26日，我国部分地区第一次也是今年唯一能看到“超级红月”和“月全食”这一天文景象。下列关于“月全食”的说法正确的是（　　）
A．月球挡住太阳光形成的 B．地球挡住太阳光形成的
C．月球表面反射太阳光形成的 D．太阳光经大气层折射后形成的
11．日晷是我国古代劳动人民用来计时的一种工具。如图所示，通过观察直杆在太阳下影子的位置就可知道时间。下列现象与日晷工作原理相同的是（　　）
A．池水映明月 B．形影紧相依
C．潭清疑水浅 D．镜子正衣冠
12．如图中能正确表示光从空气进入玻璃中的光路是（　　）
A． B． C． D．

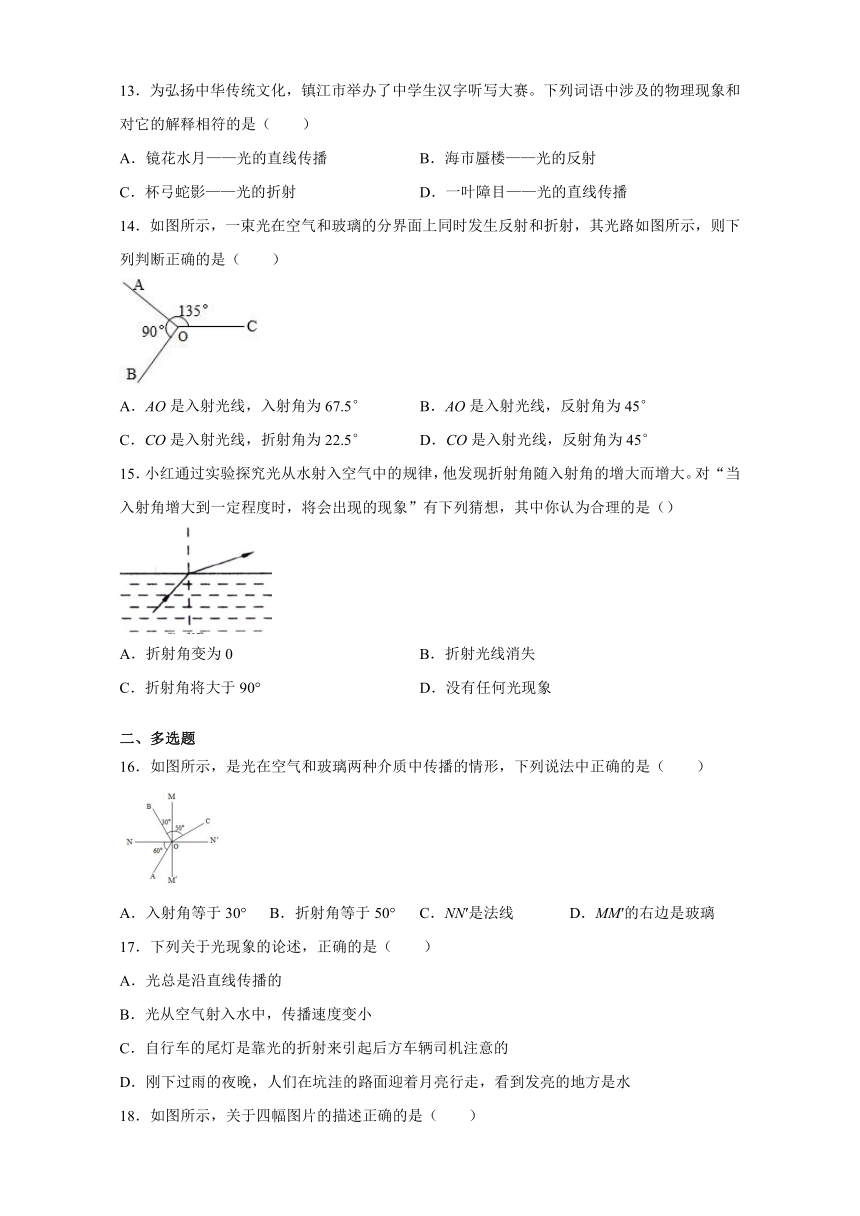

13．为弘扬中华传统文化，镇江市举办了中学生汉字听写大赛。下列词语中涉及的物理现象和对它的解释相符的是（　　）
A．镜花水月——光的直线传播 B．海市蜃楼——光的反射
C．杯弓蛇影——光的折射 D．一叶障目——光的直线传播
14．如图所示，一束光在空气和玻璃的分界面上同时发生反射和折射，其光路如图所示，则下列判断正确的是（　　）
A．AO是入射光线，入射角为67.5° B．AO是入射光线，反射角为45°
C．CO是入射光线，折射角为22.5° D．CO是入射光线，反射角为45°
15．小红通过实验探究光从水射入空气中的规律，他发现折射角随入射角的增大而增大。对“当入射角增大到一定程度时，将会出现的现象”有下列猜想，其中你认为合理的是（）
A．折射角变为0 B．折射光线消失
C．折射角将大于90° D．没有任何光现象
二、多选题
16．如图所示，是光在空气和玻璃两种介质中传播的情形，下列说法中正确的是（　　）
A．入射角等于30° B．折射角等于50° C．NN′是法线 D．MM′的右边是玻璃
17．下列关于光现象的论述，正确的是（　　）
A．光总是沿直线传播的
B．光从空气射入水中，传播速度变小
C．自行车的尾灯是靠光的折射来引起后方车辆司机注意的
D．刚下过雨的夜晚，人们在坑洼的路面迎着月亮行走，看到发亮的地方是水

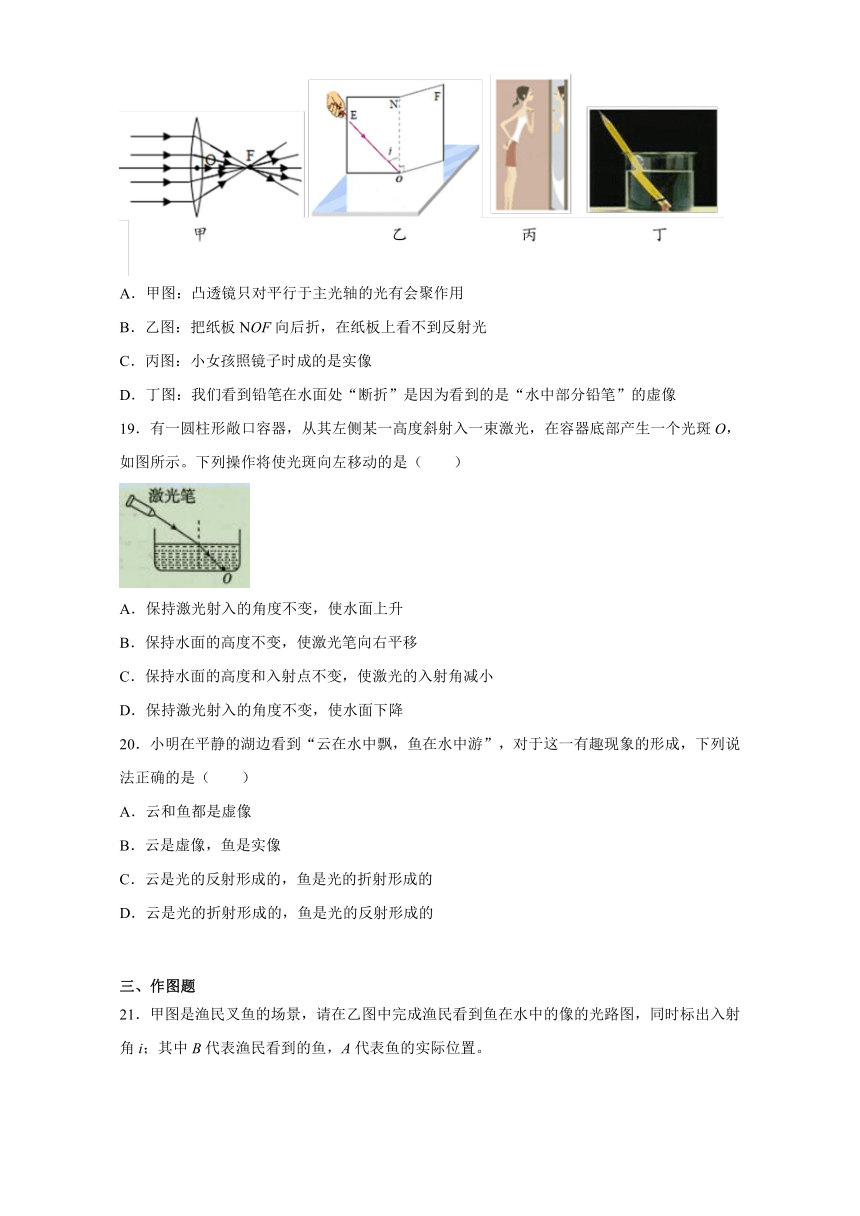

18．如图所示，关于四幅图片的描述正确的是（　　）
A．甲图：凸透镜只对平行于主光轴的光有会聚作用
B．乙图：把纸板NOF向后折，在纸板上看不到反射光
C．丙图：小女孩照镜子时成的是实像
D．丁图：我们看到铅笔在水面处“断折”是因为看到的是“水中部分铅笔”的虚像
19．有一圆柱形敞口容器，从其左侧某一高度斜射入一束激光，在容器底部产生一个光斑O，如图所示。下列操作将使光斑向左移动的是（　　）
A．保持激光射入的角度不变，使水面上升
B．保持水面的高度不变，使激光笔向右平移
C．保持水面的高度和入射点不变，使激光的入射角减小
D．保持激光射入的角度不变，使水面下降
20．小明在平静的湖边看到“云在水中飘，鱼在水中游”，对于这一有趣现象的形成，下列说法正确的是（　　）
A．云和鱼都是虚像
B．云是虚像，鱼是实像
C．云是光的反射形成的，鱼是光的折射形成的
D．云是光的折射形成的，鱼是光的反射形成的
三、作图题
21．甲图是渔民叉鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图，同时标出入射角i；其中B代表渔民看到的鱼，A代表鱼的实际位置。
22．请画出发光点S经平面镜MN反射后过P点的光路图，并画出过P点的反射光线在水面发生折射时，折射光线的大致方向。
四、实验题
23．小明在探究光的折射规律时，意外发现：当光沿某方向从半圆玻璃砖射向空气时，折射光消失而反射光却变得更亮，如图1，老师告诉他这是光的全反射现象。课后，小明查到光从玻璃射向空气时的一些数据如下表：
入射角i
0°
10°
20°
30°
40°
41.2°
41.8°
42°
折射角r
0°
15.2°
30.9°
48.6°
74.6°
81°
90°
/
反射能量
5%
7%
26%
43%
77%
84%
100%
100%
（1）分析以上数据可知光从玻璃射向空气时，折射角随入射角的增大而___________，从玻璃斜射向空气时，反射能量随着入射角的增大而___________。
（2）光从玻璃射向空气时，当入射角i≥___________°时，反射能量达到100%，就发生了全反射现象。
（3）由表格数据可知：图2中图线___________（选填“a”或“b”）反映了上述实验中的两角关系。
（4）根据光路可逆，当光从空气斜射向玻璃时，折射角___________（选填“大于”或“等于”或“小于”）入射角，因此___________（选填“能”或“不能”）发生全反射现象。
24．某同学做探究光的折射特点的实验，如图是光从空气斜射入水中的光路图。
（1）在探究中，该同学在清水中滴入几滴牛奶并搅拌，在水面上方的空气中熏了点烟雾，这是为了______；
（2）实验中发现，折射光线，入射光线和法线在______（选填“同一”或“不同”）平面内；
α
0°
15°
30°
β
0°
15°
30°
γ
0°
11°
22.1°
（3）分析表中数据，可得出结论：
①光______入射到水中时，折射角为0°；
②光从空气斜射到水面时，将同时发生光的______和______现象；
③光从空气斜射时水面时，折射角随入射角的增大而______，且折射角始终______（选填“小于”，“大于”或“等于”）入射角。
参考答案
1．D
详解：
A．日食和月食的形成是由于月球或地球挡住了光线形成的，这是光在同种均匀介质中直线传播的原因，故A正确，不符合题意；
B．我们看见的任何物体都是因为物体上的光射入我们眼睛所致，我们能看见不发光的物体是因为物体反射的光进入了人眼，故B正确，不符合题意；
C．斜插在水中的筷子，看上去在水下的部分弯折了，是由于光的折射作用，故C正确，不符合题意；
D．白天在浓密树荫下出现的圆形光斑是太阳通过小孔形成的，是光线实际射到地面的现象，不是虚像，是实像，故D错误，符合题意。
故选D。
2．C
详解：
A．路灯下人在地面上的“影子”是光的直线传播形成的，故A不符合题意；
B．湖边的树在湖水中的“倒影”是光的反射形成的，故B不符合题意；
C．从水面上看到水中的“鱼”，光线从水中射入空气中，故是光的折射，故C符合题意；
D．在平面镜前看到镜中的“自己”，是光的反射，故D不符合题意。
故选 C。
3．B
详解：
光从室外透过玻璃进人室内，光从空气折射进入玻璃，折射角小于入射角；再从玻璃折射进入空气，折射角大于入射角；由于光路可逆，空气中的两条光线平行，故ACD错误，B正确。
故选B。
4．D
详解：
A．景物在水中形成“倒影”属于平面镜成像，是光的反射现象，故A不符合题意；
B．水平日晷面上晷针的影子，是光的直线传播形成的，故B不符合题意；
C．从汽车后视镜中看到车辆，是凸面镜成像，属于光的反射现象，故C不符合题意；
D．筷子好像在水面处向上弯折，属于光的折射现象，故D符合题意。
故选D。
5．A
详解：
我们看到湖中的鱼儿是因为光从水中斜射入空气中时，发生折射形成的虚像；看到湖中的柳影，属于平面镜成像，是光在水面发生反射形成的虚像，故BCD错误，A正确。
故选A。
6．C
详解：
A．水中的潜水员看见岸上的物体，是岸上的物体反射的光经过空气和水折射入人的眼睛，故A不符合题意；
B．在折射中，空气中的入射角或折射角最大。光从室外透过窗户玻璃进入室内，空气中的入射角和折射角相等，且大于玻璃中的入射角和折射角，故B不符合题意；
C．太阳在树荫下形成的圆形光斑，是太阳光线经过树叶缝隙沿直线传播所成的像，是小孔成像，故C符合题意；
D．人观察对岸的树木在水中倒影，是岸上的树木反射的光经过水面反射后进入人的眼睛，故D不符合题意。
故选C。
7．C
详解：
A．在平静的湖面看到蓝天白云是光的反射现象，故A错误；
B．游泳池注水后看上去好像变浅了是光的折射现象，故B错误；
C．日出时，看到在地平线以下的太阳是光的折射现象，故C正确；
D．阳光透过树叶间的缝隙射到地面上，形成圆形光斑是光的直线传播现象，故D错误。
故选C。
8．A
详解：
①玻璃中的“断笔”是由于光从玻璃中通过空气进入人的眼睛时，光线的传播方向发生改变而形成，故属于光的折射现象；
②山的“倒影”属于平面镜成像，是由光的反射形成的；
③水中“折筷”，是光线从水中斜射入空气中发生折射的缘故；
④“手影”游戏，是由光的直线传播形成的；
综上所述，①③符合题意，故A正确。
故选A。
9．D
详解：
当水星转到太阳与地球中间且三者在一条直线上时，在地球上看到水星从太阳面上移过，这就是“金星凌日”现象，成因是光的直线传播。
A．猴子捞水中月是光的反射现象，故A不符合题意；
B．看到池塘里的水变浅了是光的折射现象，故B不符合题意；
C．雨后彩虹属干光的折射现象，故C不符合题意；
D．树荫下的圆形光斑是光沿直线传播形成的，故D符合题意。
故选D。
10．B
详解：
当太阳、地球、月球在同一直线上，地球位于太阳和月球之间时，太阳发出的沿直线传播的光被不透明的地球完全挡住，太阳光照不到地球上，在地球上完全看不到月球的现象叫“月全食”。故ACD错误，只有B正确。
11．B
详解：
日晷是我国古代劳动人民用来计时的一种工具，通过观察直杆在太阳下影子的位置就可知道时间，这是利用了光的直线传播。
A．池水映明月是光的反射，故A不符合题意；
B．形影紧相依是光的直线传播，故B符合题意；
C．潭清疑水浅是光的折射，故C不符合题意；
D．镜子正衣冠是光的反射，故D不符合题意。
故选B。
12．D
详解：
光从空气斜射入玻璃中，折射光线和入射光线分别位于法线两侧，且折射角小于入射角，故ABC错误，D正确。
故选D。
13．D
详解：
A．镜花水月是平面镜成像，属于光的反射，故A不符合题意；
B．海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故B不符合题意；
C．杯弓蛇影是平面镜成像，属于光的反射，故C不符合题意；
D．一叶障目，是指一片叶子挡在眼前就看不见东西了，这是因为光的直线传播，故D符合题意。
故选D。
14．C
详解：
解：
AB．若AO是入射光线，OC是反射光线时，OB为折射光线，此时的入射角为falsefalse135°＝67.5°，反射角为67.5°，如图
；
则OA和OB在法线的同侧，不符合光的折射规律；OB是反射光线时，OC为折射光线，此时的入射角为falsefalse90°＝45°，反射角为45°，此时折射光线OC与法线重合了，不符合光的折射规律，故AB错误；
CD．若CO是入射光线，OA是反射光线时，OB为折射光线，此时的入射角为falsefalse135°＝67.5°，反射角为67.5°，则OB和OC在法线的异侧，符合光的折射、反射规律，如图
；
由图可知MN是法线，PQ是界面；折射角为∠BON
∠AOQ＝∠MOQ﹣∠AOM＝90°﹣67.5°＝22.5°
∠BOQ＝∠AOB﹣∠AOQ＝90°﹣22.5°＝67.5°
所以折射角为
∠BON＝∠NOQ﹣∠BOQ＝90°﹣67.5°＝22.5°
由图可知
∠COB＝360°﹣135°﹣90°＝135°
∠COA和∠COB相等，则OB为反射光线时的情形与OA是反射光线时的情形相同，此时的反射角为67.5°，故C正确，D错误。
故选C。
15．B
详解：
光从水斜射入空气的折射规律是折射角大于入射角，折射角随入射角的增大而增大，由此猜想，入射角增大到一定程度时，会出现的现象是只发生反射，不发生折射。因为当入射角增大到一定程度时，折射角就会达到90°，所以折射光线在空气中就没有了。
故选B。
16．CD
详解：
根据光的反射定律，入射光线与法线的夹角为入射角，反射光线与法线的夹角为反射角，并且反射角等于入射角。如下图所示，由∠BOM=30°，可知
∠BON=90°-30°=60°
而图中已知∠AON=60°，所以NN'为法线，则MM'为界面。因为是光在空气和玻璃两种介质中传播的情形，当光线是从空气斜射入玻璃中的时候，折射角小于入射角，则
∠CON'=90°-50°=40°
为折射角。所以由图可知，AO是入射光线，BO是反射光线，OC为折射光线，∠AON为入射角，等于60°。∠CON为折射角。则MM'的右边是玻璃。故AB错误，CD正确。
故选CD。
17．BD
详解：
A．光在同种均匀介质中或在真空中沿直线传播，故A错误；
B．光在空气中的传播速度大于光在水中的传播速度，故B正确；
C．自行车的尾灯是由互成直角的小平面镜组成，将汽车射来的光再沿原路反射回来，引起司机的注意，故C错误；
D．当人们在坑洼的路面迎着月亮行走，路面上有水的地方发生镜面反射进入人眼的光线，比路面上无水的地方发生漫反射进入人眼的光线多，人感觉水面亮，所以亮的地方是水，故D正确。
故选BD。
18．BD
详解：
A．平行于主光轴的光线经凸透镜折射后将过焦点，凸透镜并非只对平行于主光轴的光有会聚作用，故A错误；
B．由于射光线与反射光线在同一平面内，所以，把纸板NOF向后折，在纸板上不能看到反射光，故B正确；
C．人照镜子时，是利用光的反射，成的是虚像，故C错误；
D．铅笔插入杯中，光从水斜射入空气时发生折射，折射光线向水面偏折，使铅笔看起来“折断”了，是光由于折射形成的虚像，故D正确。
故选BD。
19．AC
详解：
A．保持激光射入的角度不变，使水面上升，入射点左移，折射光线向左平移，容器底部光斑O向左移动，故A符合题意；
B．保持水面的高度不变，使激光笔向右平移，入射点向右平移，折射光线向右平移，容器底部光斑O向右移动，故B不符合题意；
C．保持水面的高度和入射点不变，使激光的入射角减小，折射角也随之减小，容器底部光斑O向左移动，故C符合题意；
D．保持激光射入的角度不变，使水面下降，入射点右移，折射光线向右移，容器底部光斑O向右移动，故D不符合题意。
故选AC。
20．AC
详解：
水中飘动的云属于平面镜成像，是由光的反射形成的与物体等大的虚像；看到的水中的鱼，由于光的折射，从上面看时，会感到鱼的位置比实际位置高一些，是鱼的虚像；综上，故AC正确，BD错误。
故选AC。
21．
详解：
A点鱼发出的光从水中传播到空气中时发生折射，折射角大于入射角，此时人眼逆着折射光线看上去，看到的鱼的位置B比鱼的实际位置A要高，如下图所示：
22．
详解：
根据平面镜成像时，物与像关于平面镜对称作发光点S的像false，连接false与平面镜相交与入射点O，则SO为入射光线，OP为反射光线，延长反射光线OP与水面相交与折射点false，根据光从空气斜射入水中时发生折射，折射角小于入射角，作出大致折射光线。如图所示
23．增大 增大 41.8 a 小于 不能
详解：
（1）[1][2]由表格可知，光从玻璃射向空气时，入射角增大，折射角增大，反射能量随着入射角的增大而增大。
（2）[3]由表格可知，当入射角达到41.8°时，反射能量达到100%，就发生了全反射现象。
（3）[4]折射角随着入射角的增大而增大，但折射角总大于入射角，而图b中，当入射角等于45°时，反射角也等于45°，a图象中的折射角始终大于入射角，因此图a反映了折射角与入射角的关系。
（4）[5][6]当光从玻璃斜射向空气时，折射角大于入射角；根据光路可逆，当光从空气斜射向玻璃时，折射角小于入射角，因此折射光线不能消失，则不能发生全反射现象。
24．显现光路 同一 垂直 反射 折射 增大 小于
详解：
(1)[1]在清水中滴入几滴牛奶并搅匀，在水面上方的空气中熏了点烟雾，牛奶和烟雾可以反射光，此做法是为了显现光的传播路径，便于观察光路。
(2)[2]实验中转动纸板一定的角度后， 则呈现折射光线的纸板和呈现入射光线的纸板不在同一平面内，所以在纸板上不能看到折射光。这说明折射光和入射光在同一平面内。
(3)①[3]当光垂直于界面入射时，光不发生偏折，折射角等于0°。
②[4][5]由于水面相当于平面镜且透明，光从空气斜射到水面时，将同时发生反射和折射现象。
③[6][7]光从空气斜射到水面，折射光线靠近法线，由表中数据可知，当入射角不断增大时，折射角也随之增大，且折射角小于入射角。
