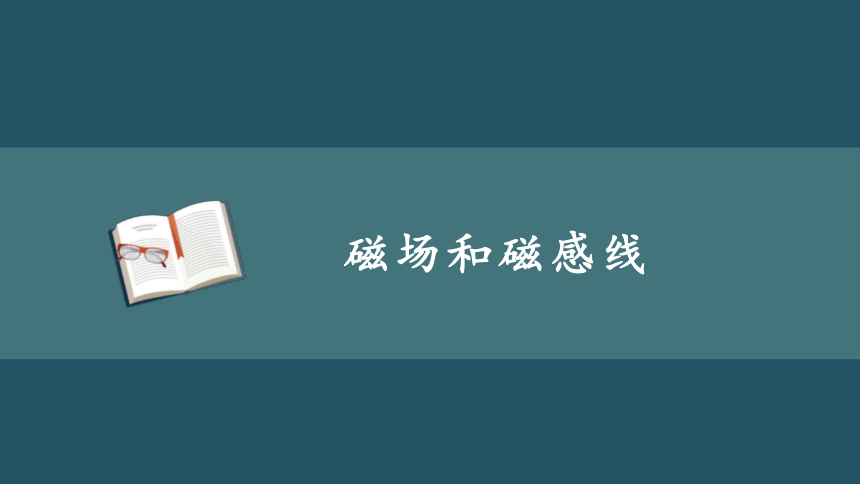

磁场和磁感线
磁悬浮地球仪
磁悬浮列车
引入新课

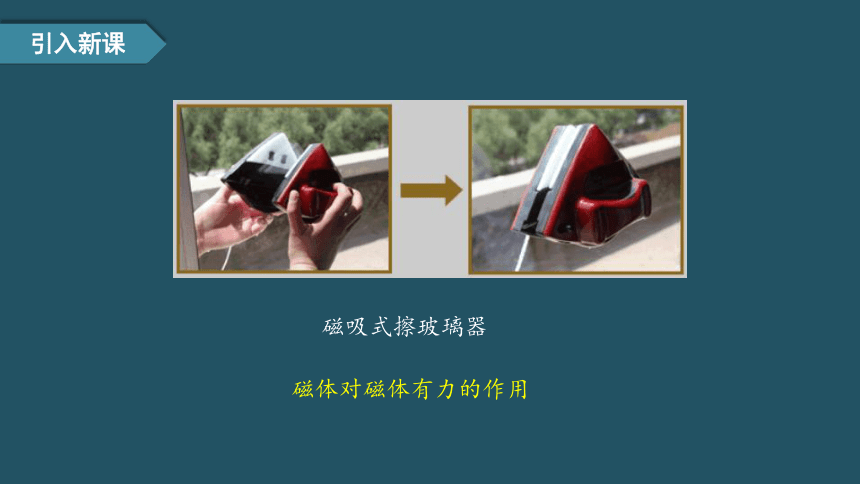

磁吸式擦玻璃器
引入新课
磁体对磁体有力的作用

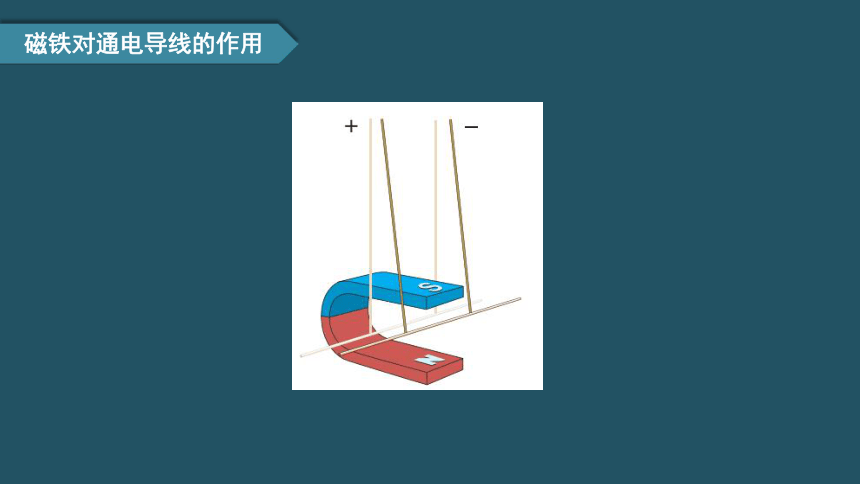

磁铁对通电导线的作用

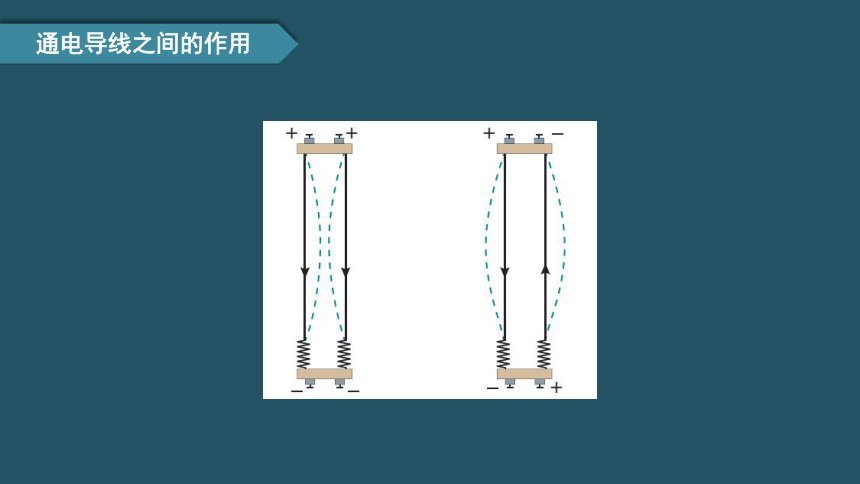

通电导线之间的作用
电流
电流
这些作用是通过什么发生相互作用的呢?
类比：电荷之间的相互作用是通过电场发生的
磁体
磁场
磁体
磁体
电流
磁场
磁场
磁 场
磁场对放入其中的磁体或通电导体会产生力的作用。
2、磁场的性质

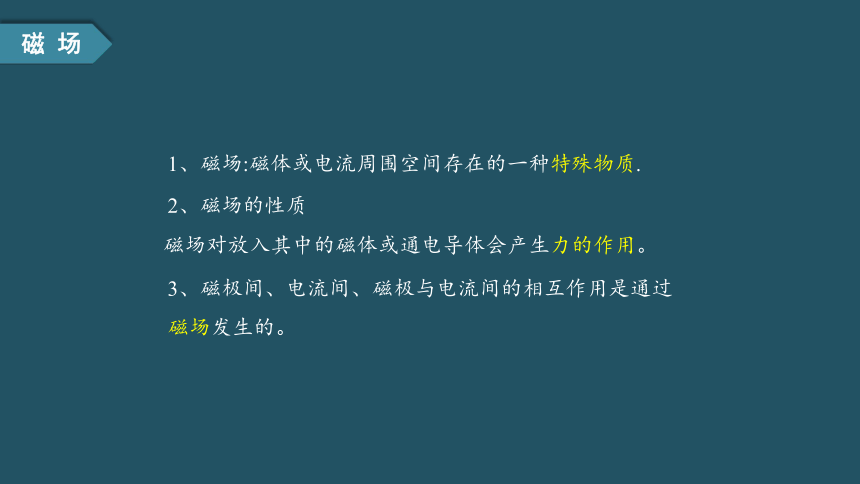

1、磁场:磁体或电流周围空间存在的一种特殊物质.
3、磁极间、电流间、磁极与电流间的相互作用是通过磁场发生的。
磁 场

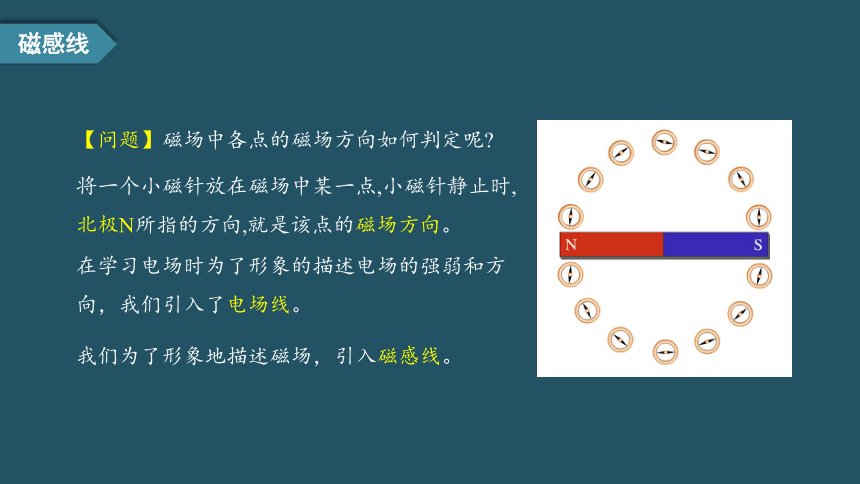

将一个小磁针放在磁场中某一点,小磁针静止时,北极N所指的方向,就是该点的磁场方向。
【问题】磁场中各点的磁场方向如何判定呢?
在学习电场时为了形象的描述电场的强弱和方向，我们引入了电场线。
我们为了形象地描述磁场，引入磁感线。
磁感线

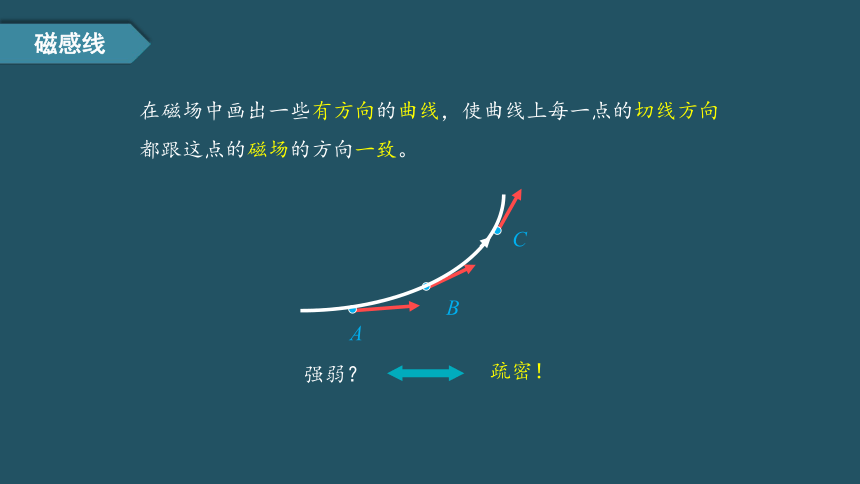

在磁场中画出一些有方向的曲线，使曲线上每一点的切线方向都跟这点的磁场的方向一致。
A
B
C
强弱？
疏密！
磁感线
2．磁感线的基本特点：
?磁感线上每一点的切线方向表示该处的磁场方向。
　?磁感线的疏密程度表示该处的磁场的强弱。
?磁体外部磁感线从N极出发指向S极，在磁体内部由S极到N极，形成闭合曲线。
?磁感线不相交（不相切）。
磁感线
关于磁感线，下列说法中正确的是(　　)
A.两条磁感线的空隙处一定不存在磁场
B.磁感线总是从N极到S极
C.磁感线上每一点的切线方向都跟该点的磁场方向一致
D.两个磁场叠加的区域，磁感线就可能相交
解析　磁感线是为了形象描述磁场而假想的有方向的曲线，曲线上每一点的切线方向表示磁场的方向，曲线的疏密表示磁场的强弱，所以C正确，A错误；
在磁体外部磁感线从N极到S极，内部从S极到N极，磁感线不相交，所以B、D错误。
例 题
C
安培定则
方向向右的电流或者磁场
方向的表示符号
顺着电流的方向看去
表示垂直纸面向里
逆着电流的方向看去
表示垂直纸面向外
表示方向的符号
安培定则： （右手螺旋定则）
用右手握住导线，让伸直的大拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向。
通电直导线的磁场
立体图
仰视图（从下往上看）
正视图
以导线上任意点为圆心的多组同心圆,越向外越稀疏,磁场越弱
通电直导线的磁场
安培定则：
让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线 轴线上磁场的方向。
环形电流的磁场
立体图
右视图（从右往左看）
正视图
内部磁场比环外强,磁感线越向外越稀疏
环形电流的磁场
安培定则：
让右手弯曲的四指与螺线管电流的方向一致，伸直的拇指所指的方向就是螺线管内部磁场的方向。
等效
通电螺线管的磁场
立体图
右视图（从右往左看）
正视图
内部为匀强磁场且比外部强,方向由S极指向N极
外部类似条形磁铁,由N极指向S极
通电螺旋管的磁场
如图所示，一枚小磁针放在半圆形导线环的环心O处，当导线中通以如图所示方向的电流时，小磁针将如何偏转(　　)
A.沿顺时针方向转动
B.沿逆时针方向转动
C.N极转向纸里，S极转向纸外
D.N极转向纸外，S极转向纸里
由安培定则知，环形电流内部磁场方向垂直纸面向里，故N极转向纸里。　
例 题
C
