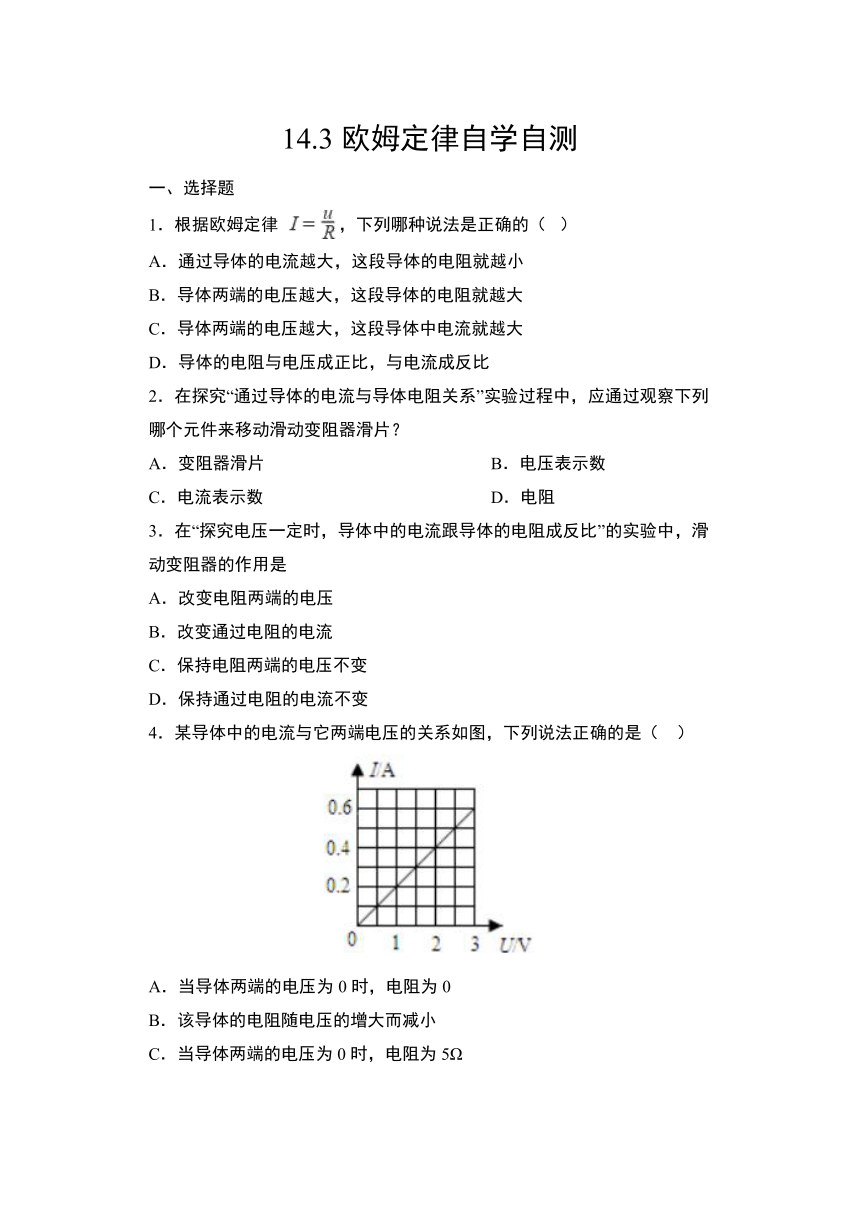

14.3欧姆定律自学自测
一、选择题
1．根据欧姆定律
，下列哪种说法是正确的（???）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．导体两端的电压越大，这段导体中电流就越大
D．导体的电阻与电压成正比，与电流成反比
2．在探究“通过导体的电流与导体电阻关系”实验过程中，应通过观察下列哪个元件来移动滑动变阻器滑片？
A．变阻器滑片
B．电压表示数
C．电流表示数
D．电阻
3．在“探究电压一定时，导体中的电流跟导体的电阻成反比”的实验中，滑动变阻器的作用是
A．改变电阻两端的电压
B．改变通过电阻的电流
C．保持电阻两端的电压不变
D．保持通过电阻的电流不变
4．某导体中的电流与它两端电压的关系如图，下列说法正确的是（
）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电阻为5Ω
D．当导体两端的电压为2V时，电流为0.6A

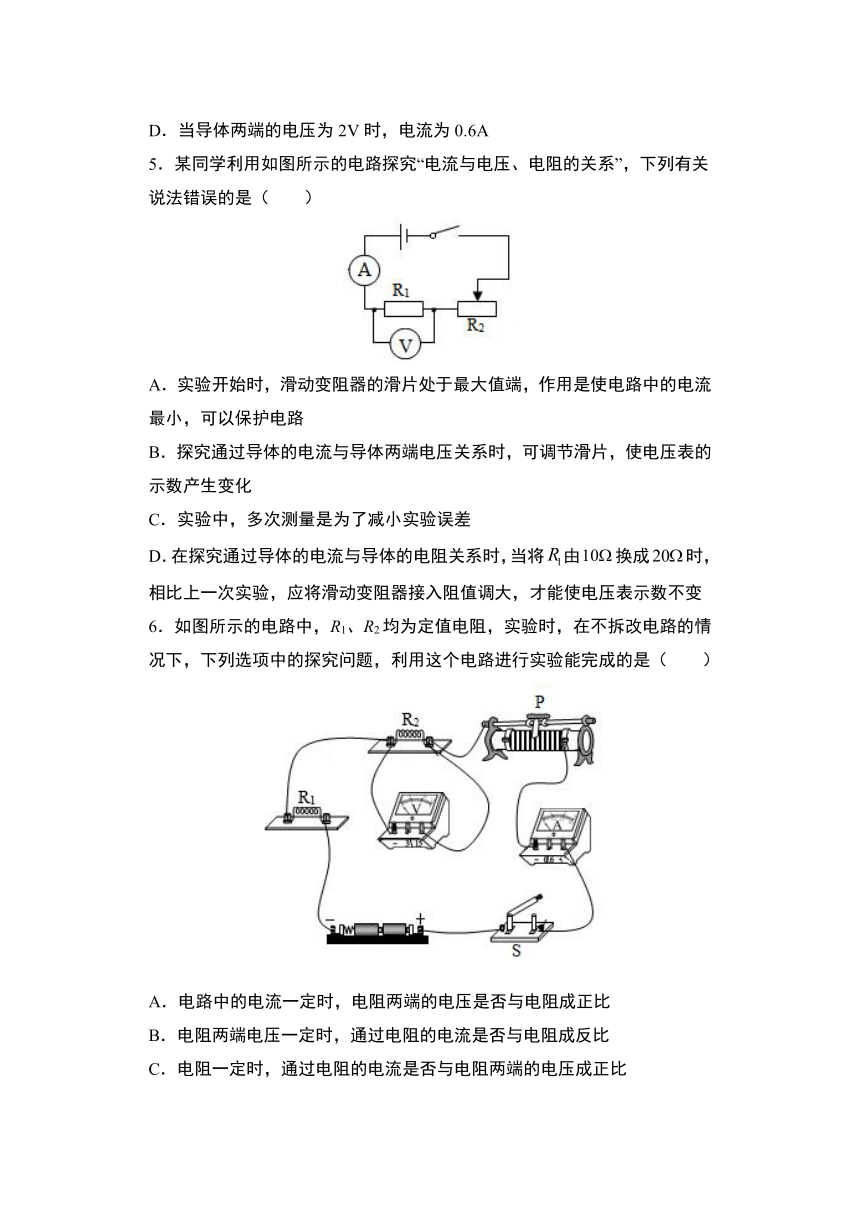

5．某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（
）
A．实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路
B．探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化
C．实验中，多次测量是为了减小实验误差
D．在探究通过导体的电流与导体的电阻关系时，当将由换成时，相比上一次实验，应将滑动变阻器接入阻值调大，才能使电压表示数不变
6．如图所示的电路中，R1、R2均为定值电阻，实验时，在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的是（　　）
A．电路中的电流一定时，电阻两端的电压是否与电阻成正比
B．电阻两端电压一定时，通过电阻的电流是否与电阻成反比
C．电阻一定时，通过电阻的电流是否与电阻两端的电压成正比
D．在串联电路中，电路两端的总电压是否等于各部分电路两端的电压之和

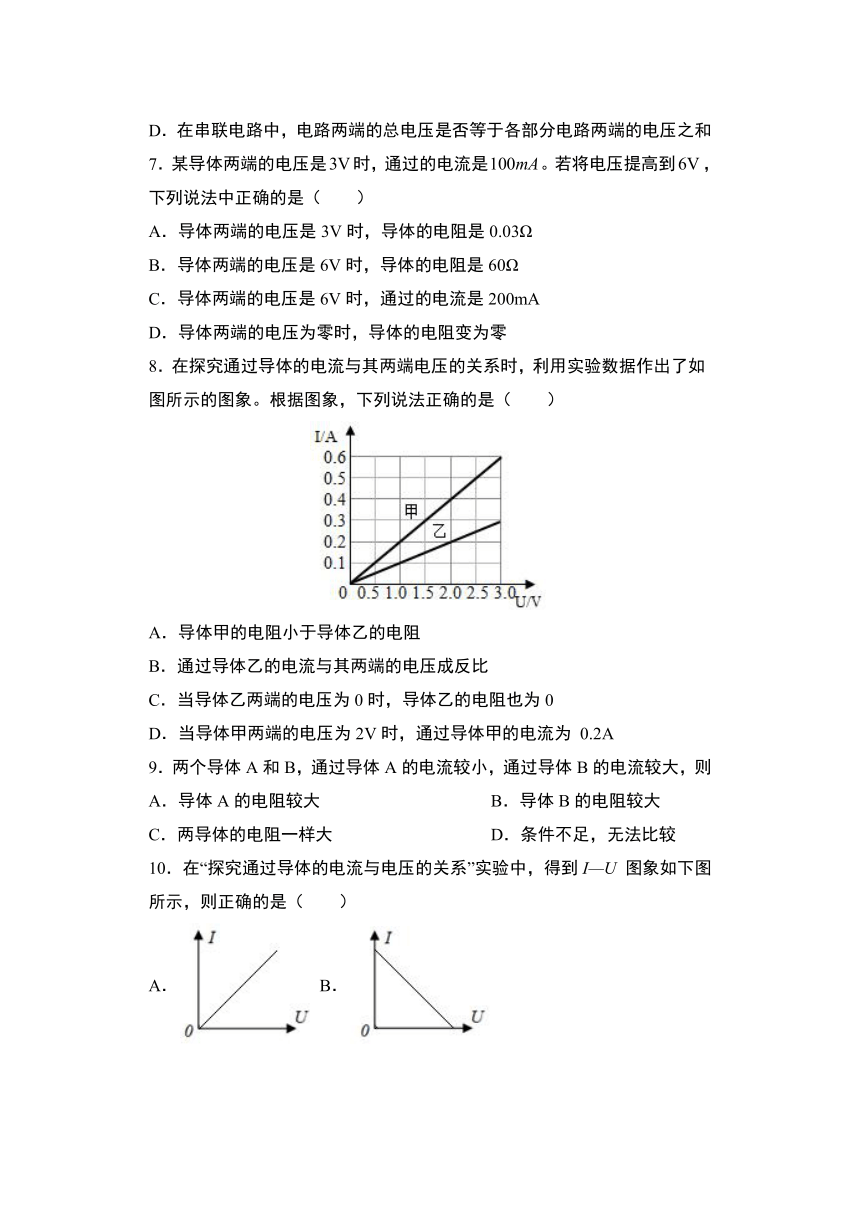

7．某导体两端的电压是时，通过的电流是。若将电压提高到，下列说法中正确的是（　　）
A．导体两端的电压是3V时，导体的电阻是0.03Ω
B．导体两端的电压是6V时，导体的电阻是60Ω
C．导体两端的电压是6V时，通过的电流是200mA
D．导体两端的电压为零时，导体的电阻变为零
8．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图象。根据图象，下列说法正确的是（　　）
A．导体甲的电阻小于导体乙的电阻
B．通过导体乙的电流与其两端的电压成反比
C．当导体乙两端的电压为0时，导体乙的电阻也为0
D．当导体甲两端的电压为2V时，通过导体甲的电流为
0.2A
9．两个导体A和B，通过导体A的电流较小，通过导体B的电流较大，则
A．导体A的电阻较大
B．导体B的电阻较大
C．两导体的电阻一样大
D．条件不足，无法比较
10．在“探究通过导体的电流与电压的关系”实验中，得到I—U
图象如下图所示，则正确的是（　　）
A．
B．
C．
D．

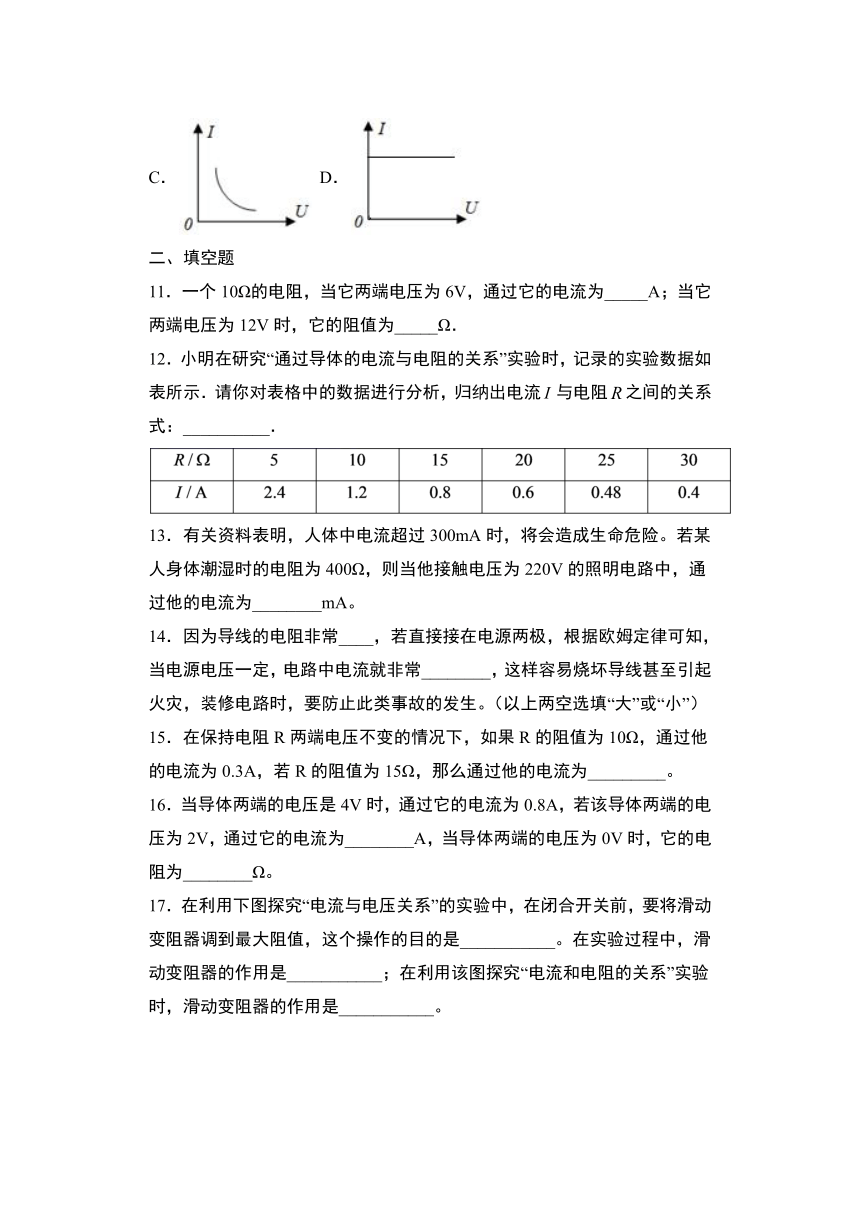

二、填空题
11．一个10Ω的电阻，当它两端电压为6V，通过它的电流为_____A；当它两端电压为12V时，它的阻值为_____Ω．
12．小明在研究“通过导体的电流与电阻的关系”实验时，记录的实验数据如表所示．请你对表格中的数据进行分析，归纳出电流与电阻之间的关系式：__________．
13．有关资料表明，人体中电流超过300mA时，将会造成生命危险。若某人身体潮湿时的电阻为400Ω，则当他接触电压为220V的照明电路中，通过他的电流为________mA。
14．因为导线的电阻非常____，若直接接在电源两极，根据欧姆定律可知，当电源电压一定，电路中电流就非常________，这样容易烧坏导线甚至引起火灾，装修电路时，要防止此类事故的发生。（以上两空选填“大”或“小”）
15．在保持电阻R两端电压不变的情况下，如果R的阻值为10Ω，通过他的电流为0.3A，若R的阻值为15Ω，那么通过他的电流为_________。
16．当导体两端的电压是4V时，通过它的电流为0.8A，若该导体两端的电压为2V，通过它的电流为________A，当导体两端的电压为0V时，它的电阻为________Ω。
17．在利用下图探究“电流与电压关系”的实验中，在闭合开关前，要将滑动变阻器调到最大阻值，这个操作的目的是___________。在实验过程中，滑动变阻器的作用是___________；在利用该图探究“电流和电阻的关系”实验时，滑动变阻器的作用是___________。
18．图是可调光台灯，其调光旋钮上设计四凸不平的花纹是为了_____手与旋钮间的摩擦力；旋转调光旋钮可减小电阻，使电流_____（均选填“增大”或“减小”），灯泡变亮。
19．如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时，滑动变阻器的作用是
_______
。在探究通过导体的电流与导体两端电压关系时，应保持
_____
不变，此时滑动变阻器的作用是
_______
；在探究通过导体的电流与导体电阻关系时，此时应保持
___________
不变。
20．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联在电路中，则通过它们的电流关系IAB_____IBC，它们两端的电压关系UAB_____UBC（均选填“>”、“<”或“=”）。
三、解答题
21．在“探究电流与电阻的关系”实验中，电源为两节新的干电池，滑动变阻器上标有“20Ω1A”字样，、、的定值电阻各一个。
(1)如图甲所示电路，闭合开关S，调节滑动变阻器的滑片P，使电压表的示数为2V，此时电流表的示数如图乙所示为__A。
(2)断开开关，滑动变阻器滑片位置不动，将5的定值电阻换成10的定值电阻，闭合开关，电压表的示数将__（填“大于”或“小于”）2V，此时应将滑动变阻器的滑片P向__（填“左”或“右”）端移动，使电压表示数为2V。
(3)在实验过程中，滑动变阻器除了控制定值电阻两端的电压不变，还有一个重要的作用是__。
22．
下面是“探究电流与电压的关系”的实验。
(1)小军首先选用了一个阻值为15Ω的电阻器开始连接实验电路，上图所示是他已经连接的部分实验电路，小军在连接实验电路时，操作上出现的错误是______；
(2)请你用笔画线代替导线在答题卡上将实物电路连接完整；______
(3)连接完实验电路，检查无误后，闭合开关，电路工作正常，过段时间后，突然发现一个电表的示数变为零，而另一个电表的示数变大，若此时实验电路中只有一处出现故障，则可能的情况是______。
A．电阻器短路，电压表示数为零
B．电阻器开路，电流表示数为零
C．变阻器短路，电压表示数为零
D．变阻器开路，电流表示数为零
23．某小灯泡工作时两端的电压是2.5V，用电流表测得此时的电流是300mA，此灯泡工作时的电阻是多少？
24．如图的电路中，R1的阻值为10欧，通过R1的电流为1安。
①求电阻R1两端的电压。
②电键S闭合后，电流表A的示数为1.5安，求通过R2的电流I2。
答案
1．C
2．B
3．C
4．C
5．C
6．C
7．C
8．A
9．D
10．A
11．0.6
10
12．I=
13．550
14．
小
大
15．0.2A
16．0.4
5
17．保护电路
改变电阻两端的电压
保持电阻两端的电压不变
18．增大
增大
19．保护电路
电阻
改变电阻两端电压
电压
20．=
>
21．0.4
大于
右
保护电路
22．没有断开开关
AB
23．8.33Ω
24．（1）10V（2）0.5A
