沪粤版九年级第十四章14.1怎样认识电阻习题精练（含解析）

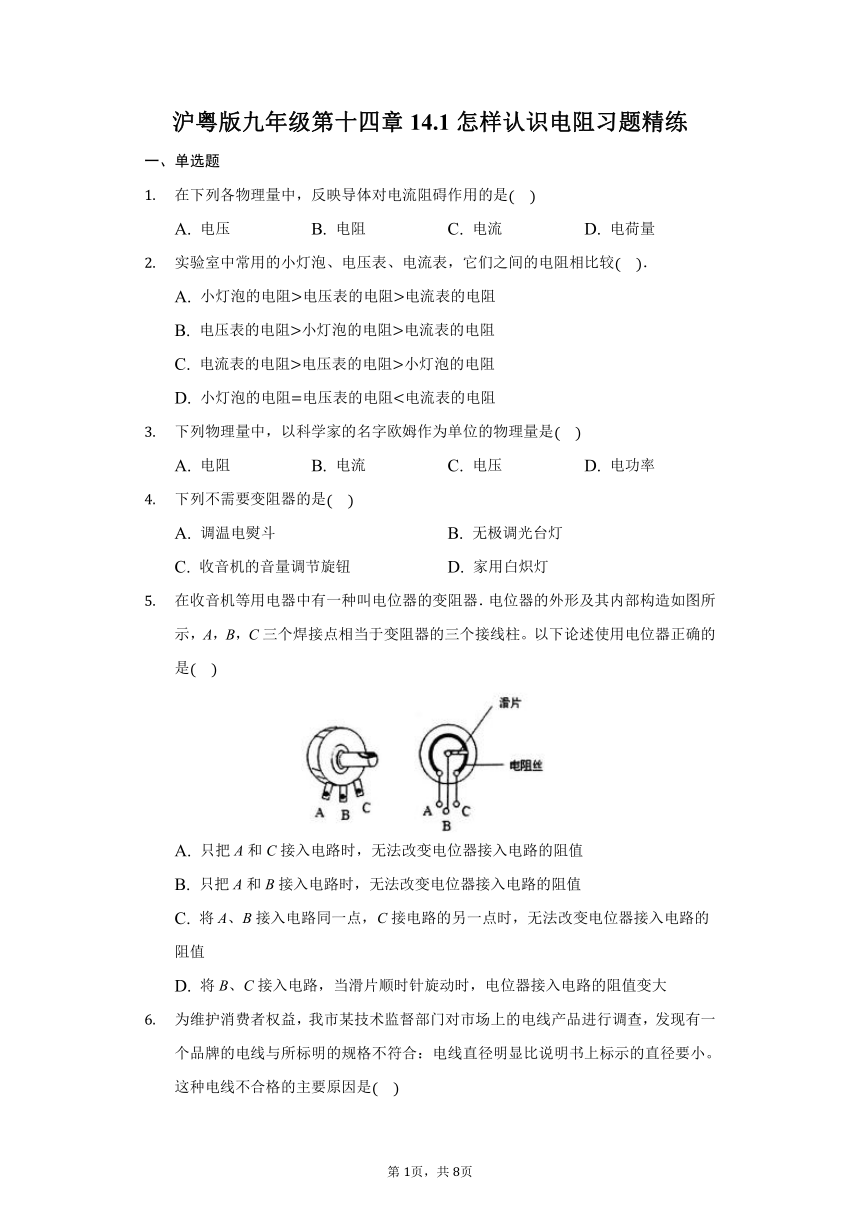

沪粤版九年级第十四章14.1怎样认识电阻习题精练
一、单选题
在下列各物理量中，反映导体对电流阻碍作用的是
A.
电压
B.
电阻
C.
电流
D.
电荷量
实验室中常用的小灯泡、电压表、电流表，它们之间的电阻相比较．
A.
小灯泡的电阻电压表的电阻电流表的电阻
B.
电压表的电阻小灯泡的电阻电流表的电阻
C.
电流表的电阻电压表的电阻小灯泡的电阻
D.
小灯泡的电阻电压表的电阻电流表的电阻
下列物理量中，以科学家的名字欧姆作为单位的物理量是
A.
电阻
B.
电流
C.
电压
D.
电功率
下列不需要变阻器的是
A.
调温电熨斗
B.
无极调光台灯
C.
收音机的音量调节旋钮
D.
家用白炽灯
在收音机等用电器中有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示，A，B，C三个焊接点相当于变阻器的三个接线柱。以下论述使用电位器正确的是
A.
只把A和C接入电路时，无法改变电位器接入电路的阻值
B.
只把A和B接入电路时，无法改变电位器接入电路的阻值
C.
将A、B接入电路同一点，C接电路的另一点时，无法改变电位器接入电路的阻值
D.
将B、C接入电路，当滑片顺时针旋动时，电位器接入电路的阻值变大
为维护消费者权益，我市某技术监督部门对市场上的电线产品进行调查，发现有一个品牌的电线与所标明的规格不符合：电线直径明显比说明书上标示的直径要小。这种电线不合格的主要原因是
A.
电线长度引起的电阻偏大
B.
电线横截面积引起的电阻偏小
C.
电线长度引起的电阻偏小
D.
电线横截面积引起的电阻偏大

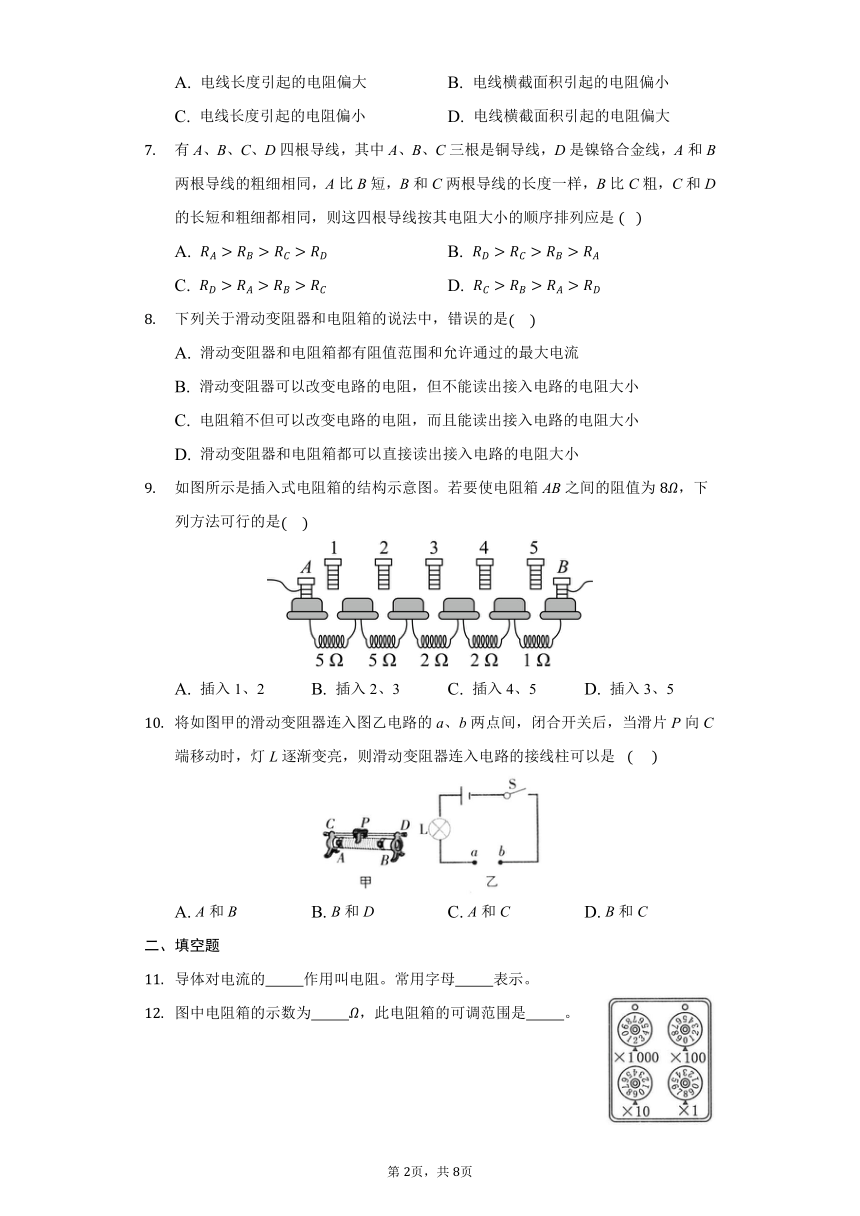

有A、B、C、D四根导线，其中A、B、C三根是铜导线，D是镍铬合金线，A和B两根导线的粗细相同，A比B短，B和C两根导线的长度一样，B比C粗，C和D的长短和粗细都相同，则这四根导线按其电阻大小的顺序排列应是????
A.
B.
C.
D.
下列关于滑动变阻器和电阻箱的说法中，错误的是
A.
滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B.
滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小
C.
电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小
D.
滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小
如图所示是插入式电阻箱的结构示意图。若要使电阻箱AB之间的阻值为，下列方法可行的是
A.
插入1、2
B.
插入2、3
C.
插入4、5
D.
插入3、5
将如图甲的滑动变阻器连入图乙电路的a、b两点间，闭合开关后，当滑片P向C端移动时，灯L逐渐变亮，则滑动变阻器连入电路的接线柱可以是?
???
A.
A和B
B.
B和D
C.
A和C
D.
B和C
二、填空题
导体对电流的??????????作用叫电阻。常用字母??????????表示。
图中电阻箱的示数为??????????，此电阻箱的可调范围是??????????。

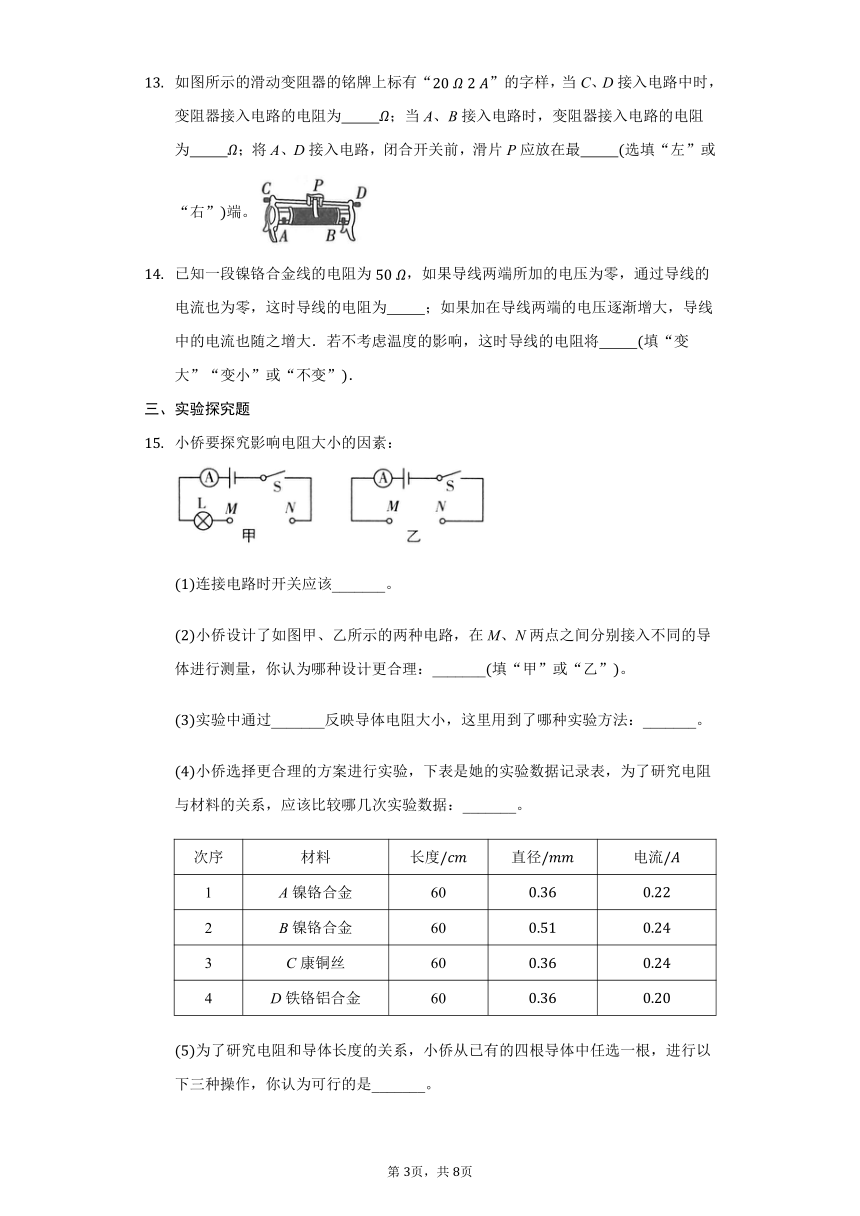

如图所示的滑动变阻器的铭牌上标有“”的字样，当C、D接入电路中时，变阻器接入电路的电阻为??????????；当A、B接入电路时，变阻器接入电路的电阻为??????????；将A、D接入电路，闭合开关前，滑片P应放在最??????????选填“左”或“右”端。
已知一段镍铬合金线的电阻为，如果导线两端所加的电压为零，通过导线的电流也为零，这时导线的电阻为??????????；如果加在导线两端的电压逐渐增大，导线中的电流也随之增大．若不考虑温度的影响，这时导线的电阻将??????????填“变大”“变小”或“不变”．
三、实验探究题
小侨要探究影响电阻大小的因素：
连接电路时开关应该_______。
小侨设计了如图甲、乙所示的两种电路，在M、N两点之间分别接入不同的导体进行测量，你认为哪种设计更合理：_______填“甲”或“乙”。
实验中通过_______反映导体电阻大小，这里用到了哪种实验方法：_______。
小侨选择更合理的方案进行实验，下表是她的实验数据记录表，为了研究电阻与材料的关系，应该比较哪几次实验数据：_______。
次序
材料
长度
直径
电流
1
A镍铬合金
60
2
B镍铬合金
60
3
C康铜丝
60
4
D铁铬铝合金
60

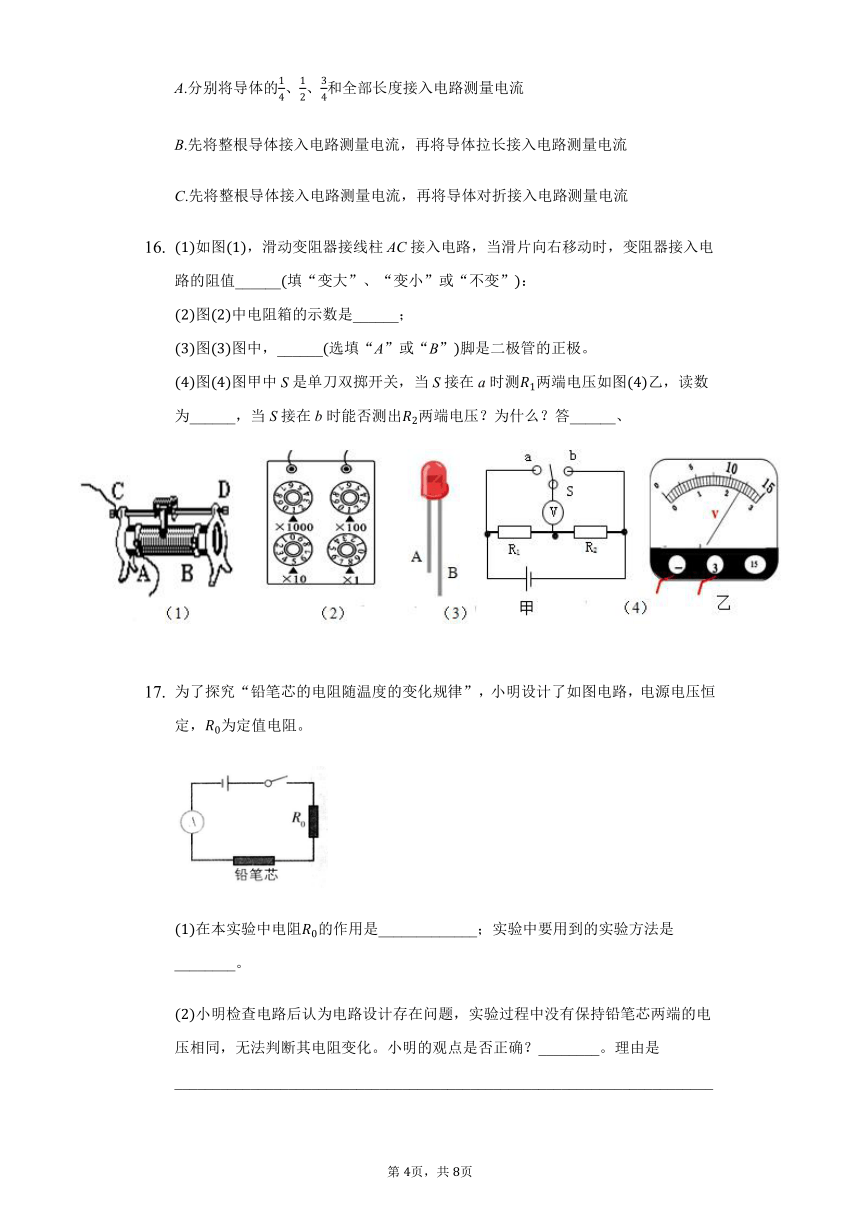

为了研究电阻和导体长度的关系，小侨从已有的四根导体中任选一根，进行以下三种操作，你认为可行的是_______。
A.分别将导体的、、和全部长度接入电路测量电流
B.先将整根导体接入电路测量电流，再将导体拉长接入电路测量电流
C.先将整根导体接入电路测量电流，再将导体对折接入电路测量电流
如图，滑动变阻器接线柱AC接入电路，当滑片向右移动时，变阻器接入电路的阻值______填“变大”、“变小”或“不变”：
图中电阻箱的示数是______；
图图中，______选填“A”或“B”脚是二极管的正极。
图图甲中S是单刀双掷开关，当S接在a时测两端电压如图乙，读数为______，当S接在b时能否测出两端电压？为什么？答______、
为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图电路，电源电压恒定，为定值电阻。
在本实验中电阻的作用是_____________；实验中要用到的实验方法是________。
小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，无法判断其电阻变化。小明的观点是否正确？________。理由是_____________________________________________________________________________________________________________________________________________________________。
闭合开关后用酒精灯对铅笔芯进行加热，每隔10秒记录一次电流值，实验测得的数据如表所示。由此可以得出：铅笔芯的电阻随温度的升高而________。
实验次数
1
2
3
4
电流
答案和解析
1.【答案】B
【解析】解：电压是使电路中形成电流的原因，故A错误；电阻用来表示导体对电流的阻碍作用，故B正确；单位时间里通过导体任一横截面的电量叫电流，故C错误；电荷量用于度量电荷的多少，故D错误。
2.【答案】B
【解析】略
3.【答案】A
【解析】
电压、电流、电功率的单位分别是伏特、安培、瓦特，电阻的单位是欧姆，A符合题意。??
4.【答案】D
【解析】解：A、B、C选项中温度的调节、光亮度的调节以及声音的调节均是通过变阻器来实现的，只有D选项家用白炽灯的工作与变阻器无关，故选D．
5.【答案】A
【解析】A.接线柱A和C，是滑动变阻器的两个端点，接入这两个接线柱，滑动变阻器是一个定值电阻，不能改变接入电路的阻值，故A正确；
B.只把A和B接入电路时，滑动变阻器接入左半段，旋动滑片时，能改变接入电路的电阻，故B错误；
C.将A、B接入电路同一点，实际上用中间的导线把滑动变阻器的左半段短路，C接入电路的另一点时，滑动变阻器接入右半段，旋动滑片时，能改变接入电路的电阻，故C错误；
D.将B、C接入电路，滑动变阻器接入右半段，当滑片顺时针旋动时，接入电路的右半段变短，电阻变小，故D错误。
??6.【答案】D
【解析】解：当导体的长度、材料、温度不变时，横截面积越小，电阻越大。本题中即为电线的横截面积偏小，引起电阻偏大，故选D。
7.【答案】B
【解析】解：A和B的材料和横截面积相同，A比B短，则B的电阻大于A的电阻；B、C都是铜导线，B和C的材料相同，长度相同，但B比C粗，由于导体的电阻与横截面积有关，所以B的电阻小于C的电阻。C是铜导线，D是镍铬合金线，C和D的长短和粗细都相同，但材料不同，由于镍铬合金对电流的阻碍作用大于铜对电流的阻碍作用，所以C的电阻小于D的电阻。由此可得，故选B。
8.【答案】D
【解析】略
9.【答案】B
【解析】解：
A、当插入1、2，左边两个的电阻不连入，AB间的电阻为，故A方法不可行；
B、当插入2、3，中间、的电阻不连入，AB间的电阻为，故B方法可行；
C、当插入4、5，右边的、的电阻不连入，AB间的电阻为，故C方法不可行；
D、当插入3、5，、的电阻不连入，AB间的电阻为，故D方法不可行。
故选：B。
10.【答案】C
【解析】解：当滑片P向C端移动时，灯L逐渐变亮，说明滑动变阻器接入电路的电阻变小，即将A和C或A和D接入电路，可知C符合题意。
11.【答案】阻碍
R
12.【答案】2098
?
13.【答案】0?
20??
右
14.【答案】?
不变
15.【答案】断开；甲?；电流表的示数?；转换法?；、3、4；。
【解析】为了保护电路，连接电路时开关应该断开。
题图甲所示的电路中，灯泡和电流表串联，增大了电路中的电阻，使电路中的电流不至于太大，对电路起保护作用；另外，通过电流表示数的变化也可知电路电流的变化，所以题图甲更合理。
实验时，电路中电阻的大小不能直接判断出来，可以通过比较电路中电流的大小即电流表的示数来判断导体电阻的大小。这里用到的实验方法是转换法。
研究导体电阻与材料的关系时，需保证电阻丝的长度和横截面积相同，材料不同，故应选1、3、4三次实验数据。
要探究电阻和导体长度的关系，需保证电阻丝的横截面积和材料相同，长度不同；分别将导体的、、和全部长度接入电路测量电流，保证了电阻丝的横截面积和材料相同，长度不同，故A符合题意。先将整根导体接入电路测量电流，再将导体拉长接入电路测量电流，保证了材料相同，但长度和横截面积都变化了，故B不符合题意。先将整根导体接入电路测量电流，再将导体对折接入电路测量电流，保证了材料相同，但长度和横截面积都变化了，故C不符合题意。故选A。
16.【答案】变大?
?
B?
?
不能，因为电压表正负接线柱接反了
【解析】解：滑动变阻器的原理是靠改变连入电路中电阻丝的长度来改变电阻的，它的正确接法是“一上一下”；图1中，把接线柱AC接入电路，滑片左侧的电阻丝接入电路，当滑片向右移动时，滑片离下接线柱变远，连入电路的电阻丝的长度增加，电阻值变大；
图2中，1000的位置对应的数字是1，的位置对应的数字是1，的位置对应的数字是5，的位置对应的数字是8，故是；
发光二极管的长脚为二极管的正极，即B脚是二极管的正极；
如图知电压表的量程为，分度值为，示数为；
当S接在a时测两端电压，电压表的下端为负接线柱，上端为正接线柱，当S接在b时，电压表的下端应该为正接线柱，上端应该为负接线柱，与第一次相比电压表的正负极接线柱接反了，不能测出两端电压。
故答案为：变大；?；；；不能，因为电压表正负接线柱接反了。
17.【答案】保护电路?
控制变量法?
不正确?
电路中电源电压及定值电阻不变，若电流变大，则总电阻变小，说明铅笔芯电阻变小；若电流变小，则总电阻变大，说明铅笔芯电阻变大?
减小
