15.2电流和电路 课后培优2021-2022学年人教版物理九年级全一册（含答案）

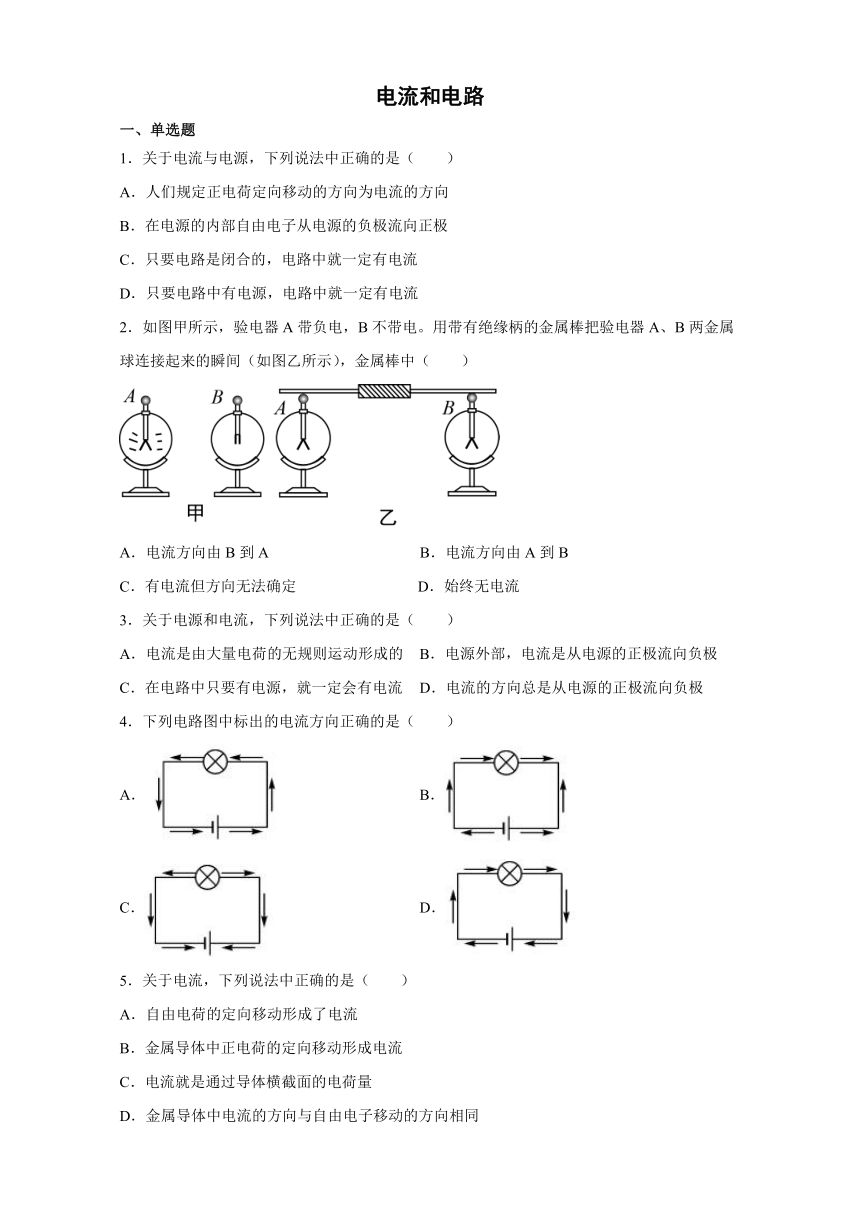

电流和电路
一、单选题
1．关于电流与电源，下列说法中正确的是（　　）
A．人们规定正电荷定向移动的方向为电流的方向
B．在电源的内部自由电子从电源的负极流向正极
C．只要电路是闭合的，电路中就一定有电流
D．只要电路中有电源，电路中就一定有电流
2．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（　　）
A．电流方向由B到A B．电流方向由A到B
C．有电流但方向无法确定 D．始终无电流
3．关于电源和电流，下列说法中正确的是（　　）
A．电流是由大量电荷的无规则运动形成的 B．电源外部，电流是从电源的正极流向负极
C．在电路中只要有电源，就一定会有电流 D．电流的方向总是从电源的正极流向负极
4．下列电路图中标出的电流方向正确的是（　　）
A． B．
C． D．
5．关于电流，下列说法中正确的是（　　）
A．自由电荷的定向移动形成了电流
B．金属导体中正电荷的定向移动形成电流
C．电流就是通过导体横截面的电荷量
D．金属导体中电流的方向与自由电子移动的方向相同

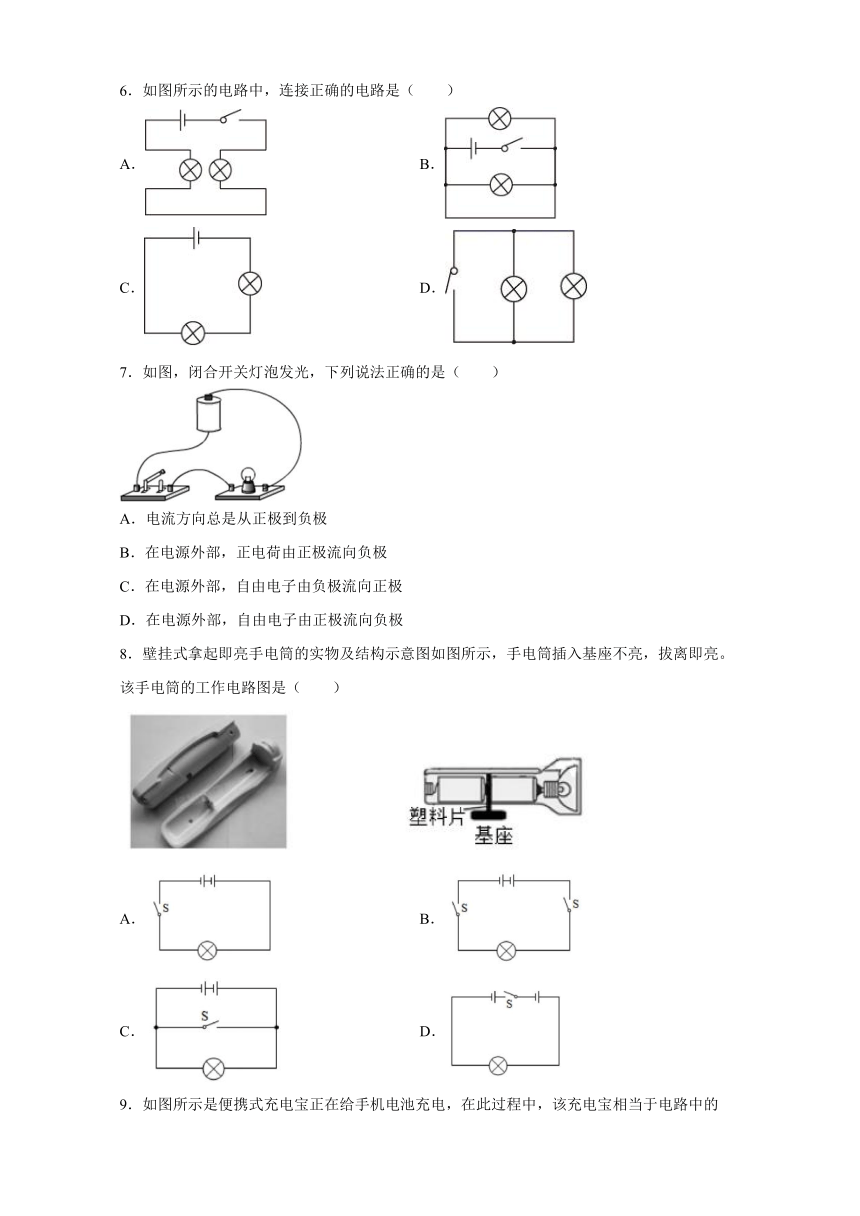

6．如图所示的电路中，连接正确的电路是（　　）
A． B．
C． D．
7．如图，闭合开关灯泡发光，下列说法正确的是（　　）
A．电流方向总是从正极到负极
B．在电源外部，正电荷由正极流向负极
C．在电源外部，自由电子由负极流向正极
D．在电源外部，自由电子由正极流向负极
8．壁挂式拿起即亮手电筒的实物及结构示意图如图所示，手电筒插入基座不亮，拔离即亮。该手电筒的工作电路图是（　　）
B．
C． D．

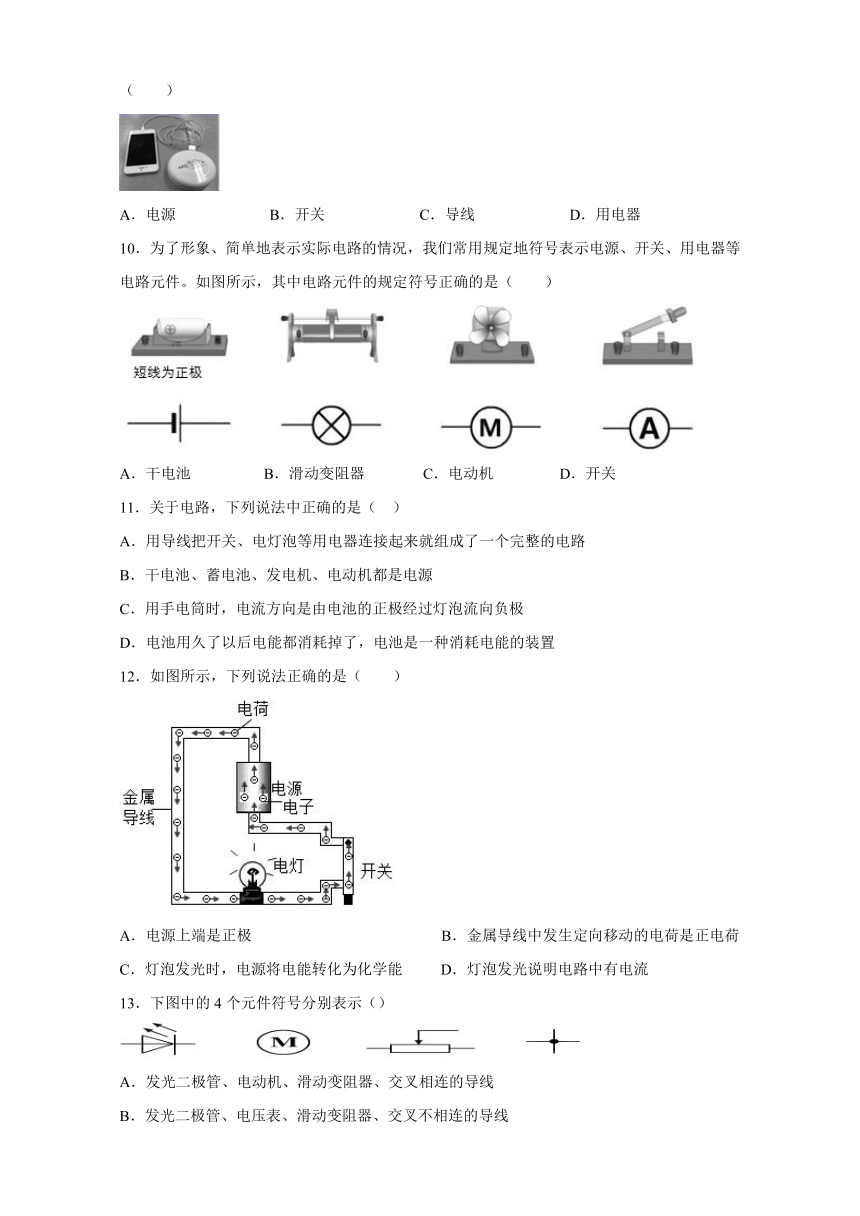

9．如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器
10．为了形象、简单地表示实际电路的情况，我们常用规定地符号表示电源、开关、用电器等电路元件。如图所示，其中电路元件的规定符号正确的是（　　）
A．干电池 B．滑动变阻器 C．电动机 D．开关
11．关于电路，下列说法中正确的是（ ）
A．用导线把开关、电灯泡等用电器连接起来就组成了一个完整的电路
B．干电池、蓄电池、发电机、电动机都是电源
C．用手电筒时，电流方向是由电池的正极经过灯泡流向负极
D．电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置
12．如图所示，下列说法正确的是（　　）
A．电源上端是正极 B．金属导线中发生定向移动的电荷是正电荷
C．灯泡发光时，电源将电能转化为化学能 D．灯泡发光说明电路中有电流
13．下图中的4个元件符号分别表示（）
A．发光二极管、电动机、滑动变阻器、交叉相连的导线
B．发光二极管、电压表、滑动变阻器、交叉不相连的导线
C．发光二极管、电动机、电阻、交叉不相连的导线
D．开关、电动机、滑动变阻器、交叉相连的导线

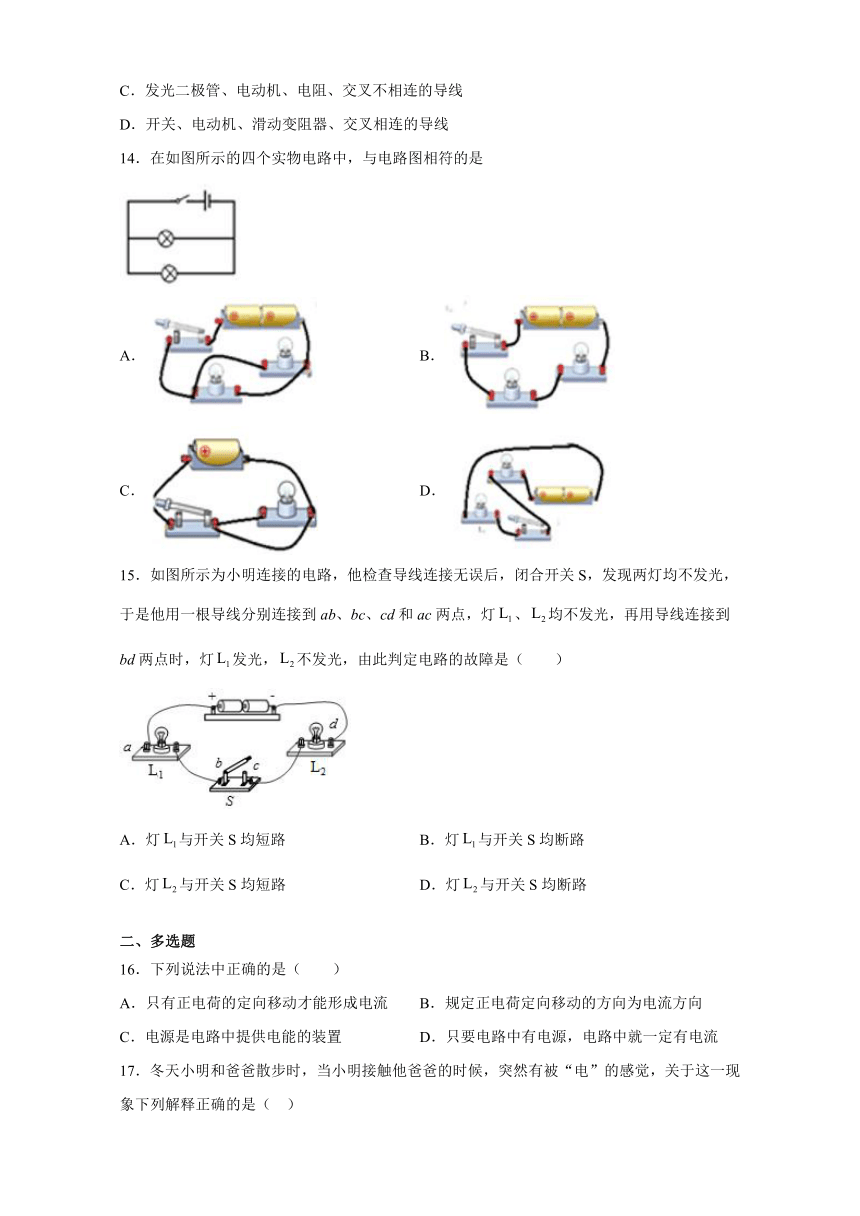

14．在如图所示的四个实物电路中，与电路图相符的是
A． B．
C． D．
15．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯false、false均不发光，再用导线连接到bd两点时，灯false发光，false不发光，由此判定电路的故障是（　　）
A．灯false与开关S均短路 B．灯false与开关S均断路
C．灯false与开关S均短路 D．灯false与开关S均断路
二、多选题
16．下列说法中正确的是（　　）
A．只有正电荷的定向移动才能形成电流 B．规定正电荷定向移动的方向为电流方向
C．电源是电路中提供电能的装置 D．只要电路中有电源，电路中就一定有电流
17．冬天小明和爸爸散步时，当小明接触他爸爸的时候，突然有被“电”的感觉，关于这一现象下列解释正确的是（ ）

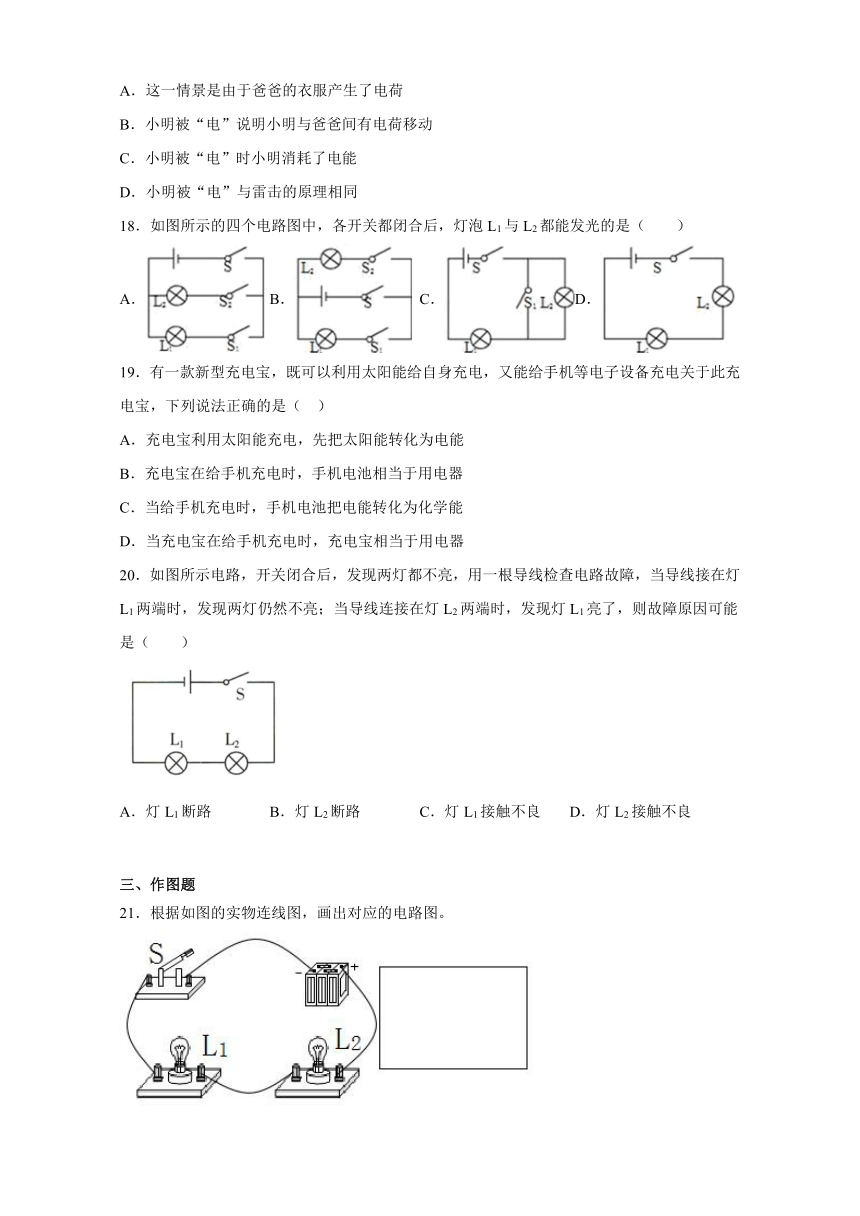

A．这一情景是由于爸爸的衣服产生了电荷
B．小明被“电”说明小明与爸爸间有电荷移动
C．小明被“电”时小明消耗了电能
D．小明被“电”与雷击的原理相同
18．如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2都能发光的是（　　）
A． B． C．D．
19．有一款新型充电宝，既可以利用太阳能给自身充电，又能给手机等电子设备充电关于此充电宝，下列说法正确的是（ ）
A．充电宝利用太阳能充电，先把太阳能转化为电能
B．充电宝在给手机充电时，手机电池相当于用电器
C．当给手机充电时，手机电池把电能转化为化学能
D．当充电宝在给手机充电时，充电宝相当于用电器
20．如图所示电路，开关闭合后，发现两灯都不亮，用一根导线检查电路故障，当导线接在灯L1两端时，发现两灯仍然不亮；当导线连接在灯L2两端时，发现灯L1亮了，则故障原因可能是（ ）
A．灯L1断路 B．灯L2断路 C．灯L1接触不良 D．灯L2接触不良
三、作图题
21．根据如图的实物连线图，画出对应的电路图。
22．在图中，根据电路图连接实物图。
四、实验题
23．如图，在硬塑料管内穿有三根完全相同的电线，A、B、C三个线头与D、E、F三个线头连通，但未知哪两个线头属同一根导线，想验证C、D线头是否属同一根导线。
（1）请连接图中的器材组成电路；___________
（2）若观察到___________ 现象，说明两线头为同一根导线的两端。
24．实验课上，王老师拿出一个电路板（如图甲所示），当开关S闭合后发现，灯L不亮，现已确定是灯L的短路或断路引起的。要求检测是哪一种故障。小羽和同学做了如图乙所示的检测电路。将被检测电路的开关S断开，分别把M、N接到a、b的接线柱上。
①若检测灯______，则故障是灯L短路；
②若检测灯______，则故障是灯L断路。
25．小含想用刚学习的电路基本知识，连接一个电路。于是她找来一个干电池，一个小灯泡，一个开关和若干导线，连接成了如图所示的电路图。
(1)连接电路时，开关应处于________状态。当小含连接完最后一导线时，小灯泡就发光了。
小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，用笔画线代替导线画出正确的连接。_____
(2)改正错误后，闭合开关前，小灯泡不发光，这时的电路是________（填“通路”、“断路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是________（填“通路”、“断路”或“短路”）。由此可知，电路中开关的作用是________。
(3)电源在电路中是________（填“提供”或“消耗”）电能的装置。小含看到实验桌上有一个“+、﹣”极模糊不清的电池盒，她用一个________（填“电铃”或“发光二极管”）就可以判断出电源的“+、﹣”极。
参考答案
1．A
详解：
A．人们规定正电荷定向移动的方向为电流的方向，故A正确；
B．在电源的内部自由电子从电源的正极流向负极，故B错误；
CD．只要电路是闭合的和有电源，电路中就一定有电流，故C错误；D错误。
故选A。
2．A
详解：
验电器A带负电，有多余的电子，B不带电，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来，所以自由电子从A到B，根据金属导体中电流方向和自由电子定向移动方向相反，所以瞬间电流方向由B到A。
故选A。
3．B
详解：
A．电荷的定向移动形成电流，电荷的无规则运动不会形成电流；故A错误；
B．在电源外部，电流由电源正极流向电源负极，故B正确；
C．电路中有电源，如果电路没有闭合，则电路中没有电流，故C错误；
D．在电源外部电流从正极出发，经过用电器回到负极，在电源的内部，电流由电源的负极流向正极；故D错误。
故选B。
4．A
详解：
电路中，电流从电源正极出发，经过用电器，回到电源负极，故BCD错误，A正确。
故选A。
5．A
详解：
ABD．电荷的定向移动形成了电流。金属导体中能自由移动的是自由电子，而电子带负电，所以自由电子定向移动方向与电流方向相反。故A正确、BD错误；
C．电流是单位时间通过导体横截面的电荷量。故C错误。
故选A。
6．A
详解：
A．两个灯泡串联，开关控制整个电路，故A正确；
B．开关闭合后，形成电源短路，故B错误；
C．电路中没有开关，故C错误；
D．电路中没有电源，故D错误。
故选A。
7．C
详解：
A．在电源的内部，电流由电源的负极流向正极，故A错误；
BCD．在电源外部，电流是从电源的正极流出再经过开关，然后经过用电器，最后流回电源负极；金属中的自由电荷是自由电子，自由电子的定向移动的方向与电流的方向相反。
故选C。
8．D
详解：
由题知，手电筒插入基座不亮，拔离即亮，图中塑料片是绝缘体，相当于电路中的开关。由图知，手电筒是利用两节干电池串联为一个小灯泡提供电能，其中外壳相当于导线，塑料片起到开关的作用，位于两节干电池之间。
故选D。
9．A
详解：
在用电宝正给手机电池充电的过程中，在电路中手机电池消耗电能相当于用电器，而充电宝提供了电能相当于电源。
故选A。
10．C
详解：
A．电源的电路元件符号是正确的，但正、负极标错了，应是“长线为正极”，故A错误；
B．滑动变阻器的电路元件符号如图：，故B不符合题意；
C．电动机的电路元件符号正确，故C正确；
D．开关的电路元件符号如图：，故D不符合题意。
故选C。
11．C
详解：
A．用导线把开关、电源、电灯泡等用电器连接起来就组成了一个完整的电路，故A不正确；
B．干电池、蓄电池、发电机都是电源，但电动机是用电器，故B不正确；
C．在电源外部，电流是从电源正极经过用电器向负极的，故C正确；
D．电池是电源的一种，是提供电能的装置，故D不正确。
故选C。
12．D
详解：
A．电源的内部，自由电子向上运动，说明电流方向向下，所以电源的上端是负极，故A错误；
B．金属导线中发生定向移动的是自由电子（负电荷），故B错误；
C．灯泡发光时，电源提供电能，即电源将化学能转化为电能，故C错误；
D．一定强度的电流通过灯泡时，灯泡会发光，所以灯泡发光说明电路中有电流，故D正确。
13．A
详解：
图中第一个元件符号表示发光二极管；
第二个元件符号表示电动机；
第三个元件符号表示滑动变阻器；
第四个元件符号表示交叉相连的导线．
故选A．
14．A
详解：
从电路图中可以看出，两只灯泡并联，开关控制干路，A. 两只灯泡并联，开关控制干路，符合题意；B. 两灯串联，不合题意；C. 开关闭合后一只灯泡被短路，不合题意；D. 有电源，但两只灯泡串联，不合题意．故选A.
15．D
详解：
用导线连接到bd两点时，灯false发光，说明bd两点间出现断路；用一根导线分别连接到bc、cd两点，灯false、false均不发光，说明cd、bc之间均断路，故ABC不符合题意，D符合题意。
故选D。
16．BC
详解：
A．电流是电荷定向移动产生的，正电荷和负电荷定向移动都能产生电流，故A错误；
B．电流方向和正电荷定向移动方向相同，故B正确；
C．电源的作用是提供电能，故C正确；
D．电路中产生电流的条件是有电源提供电压且形成闭合回路，两个条件缺一不可，故D错误。
故选BC。
17．BCD
详解：
A．冬天小明和爸爸散步时，当小明接触他爸爸的时候，突然有被“电”的感觉，这是小明爸爸衣服上的电子转移到小明身上或小明身上的电子转移到爸爸衣服上形成电流的缘故，所谓带电是电荷转移的结果，衣服是不会产生电荷的，故A错误；
B．小明被“电”是因为有电流通过小明的身体，电流是电荷的定向移动形成的，小明被“电”说明小明与爸爸间有电荷移动，故B正确；
C．小明被“电”说明有电流通过小明的身体，说明电流做了功，即小明消耗了电能，故C正确；
D．雷击现象是云与大地间的电荷的定向移动形成强大电流的结果，与小明被“电”的原理相同，故D正确。
故选BCD。
18．ABD
详解：
A．图中三个开关都闭合时，两盏灯并联，都能发光，故A符合题意；
B．图中三个开关闭时，与A选项是等效电路，都能发光，故B符合题意；
C．图中两个开关闭合时，灯L2短路，不能发光，故C不符合题意；
D．图中开关闭合时，两灯串联，都能发光，故D符合题意。
故选ABD。
19．ABC
详解：
A．太阳能电池工作时可以将太阳能转化为电能，故A正确；
BCD．在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，所以手机电池相当于用电器，充电宝通供电能，充电宝相当于电源，故BC正确，D错误。
20．BD
详解：
A．灯L1断路，导线接在灯L1两端时，灯泡L1不亮，灯L2亮，不符合题意；
B．灯L2断路，导线接在灯L1两端时，电路是断路，两个灯泡都不亮，导线连接在灯L2两端时，灯泡L1亮，符合题意；
C．灯L1接触不良，导线接在灯L1两端时，灯泡L1不亮，灯L2亮，不符合题意；
D．灯L2接触不良，导线接在灯L1两端时，电路是断路，两个灯泡都不亮，导线连接在灯L2两端时，灯泡L1亮，符合题意．
21．
详解：
根据实物图，使用对应的电路图符号，从正极开始依次画出灯泡L2、L1、开关S，回到负极，电路图如下：
22．
详解：
根据电路图可知，两个灯泡并联，S2控制L2，S1控制整个电路，故连接电路如图：
23． 小灯泡发光
详解：
（1）[1]想验证C、D线头是否属同一根导线，需要将C、D接入电路中，将导线m连接D线头，将导线n连接C线头，如图所示：
（2）[2]若小灯泡发光，则CD连通，由此可以确定C、D线头为同一根导线的两端。
24．亮而灯L不亮 不亮
详解：
[1][2]分别把M、N接到a、b的接线柱上时，若L没有问题，L与检测灯都应亮，但比较暗；若不亮，说明不能形成通路，是L断路了；若只有检测灯亮，说明L发生短路了。
25．断开 断路 通路 控制电路的通断 提供 发光二极管
详解：
(1)[1]为了保护电路，连接电路时，开关应断开。
[2]由图知，图中开关并没有接入电路（只连接了一个接线柱），则开关无论断开还是闭合，灯泡都发光，改正后如图所示：
。
(2)[3][4][5]改正错误后，开关断开时，电路处于断路状态；当闭合开关时，小灯泡发光，此时电路处于通路状态；由此可知，电路中开关的作用是控制电路的通断。
(3)[6]电源在电路中是提供电能的装置，用电器是消耗电能的装置。
[7]发光二极管具有单向导电性，而电铃没有这样的性质，所以可用发光二极管判断电源的正负极；具体方法为：把二极管的正负极分别与电池的两极相连，若二极管发光，则与二极管正极相连的一极为电池的正极，与二极管负极相连的一极为电池的负极；若二极管不发光，则与二极管正极相连的一极为电池的负极，与二极管负极相连的一极为电池的正极。
