人教版七上地理 1.3《地图的阅读》课件（36张ppt)

人教版七年级上册
第一章：地球与地图
第三节：地图的阅读
情景导入
有山不见石和崖，有地不见土和沙，
江河湖海不通船，外出旅行全靠它。
四四方方一张画，端端正正墙上挂，五颜六色在画中，坐在家里看天下。
猜谜语
地
图

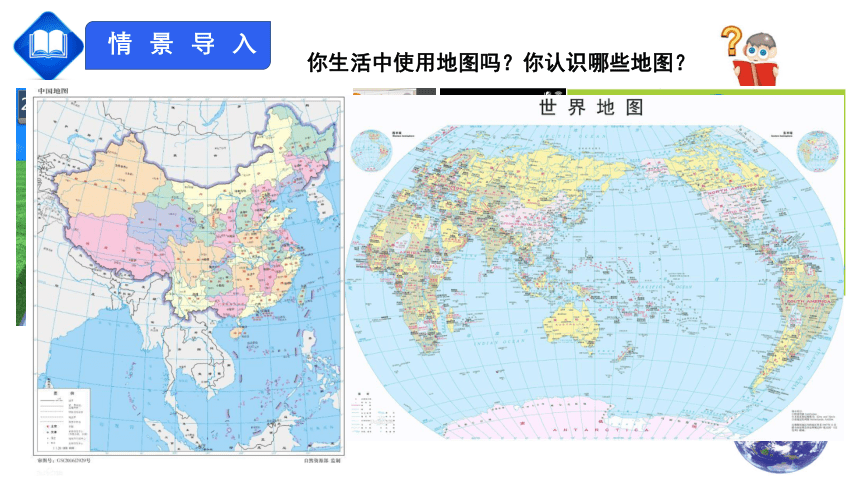

情景导入
你生活中使用地图吗？你认识哪些地图？
新知探究

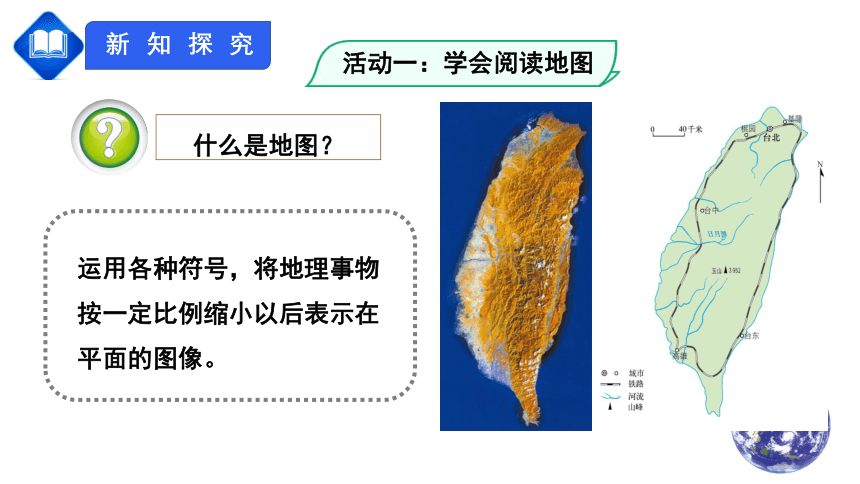

活动一：学会阅读地图
什么是地图？
运用各种符号，将地理事物按一定比例缩小以后表示在平面的图像。
新知探究

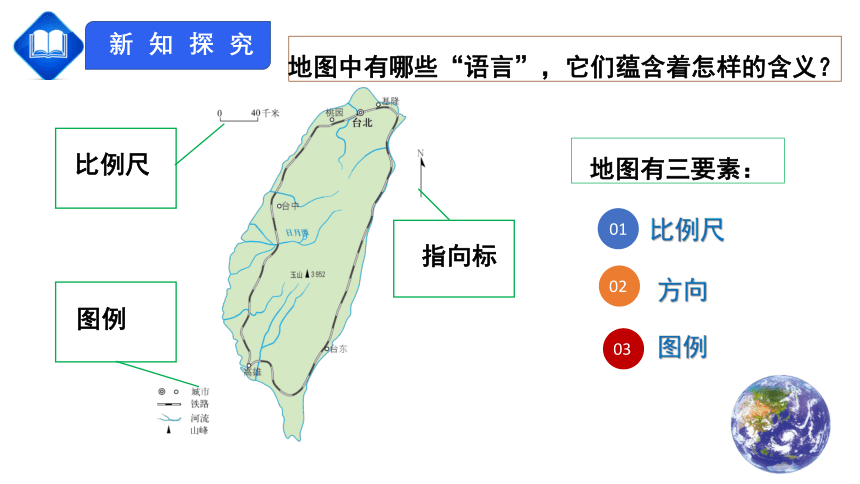

地图中有哪些“语言”，它们蕴含着怎样的含义？
01
02
03
比例尺
方向
图例
地图有三要素：
比例尺
指向标
图例
新知探究

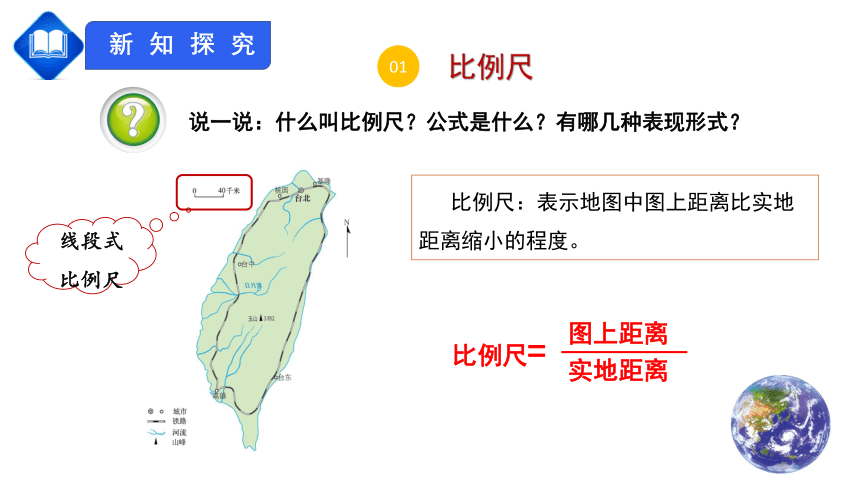

01
比例尺
比例尺：表示地图中图上距离比实地距离缩小的程度。
比例尺=
图上距离
实地距离
说一说：什么叫比例尺？公式是什么？有哪几种表现形式？
线段式比例尺
新知探究

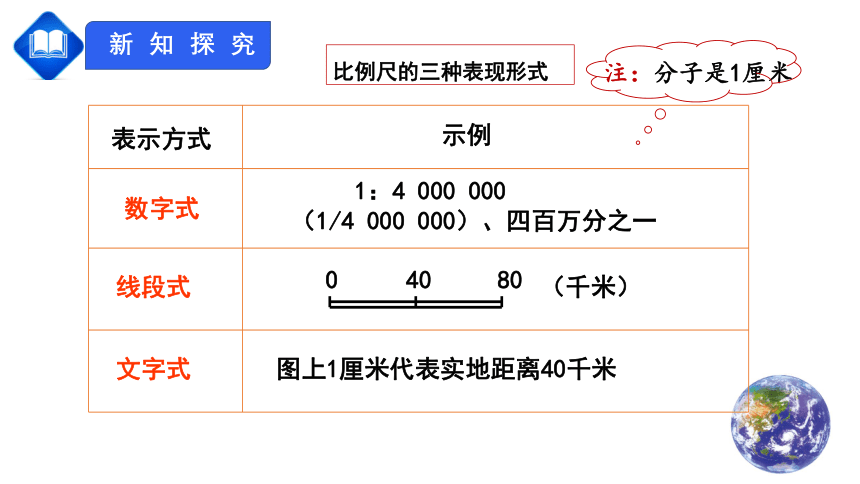

比例尺的三种表现形式
{5DA37D80-6434-44D0-A028-1B22A696006F}

表示方式
示例
数字式
线段式
文字式
1：4 000 000
（1/4 000 000）、四百万分之一
（千米）
0
40
80
图上1厘米代表实地距离40千米
注：分子是1厘米
新知探究

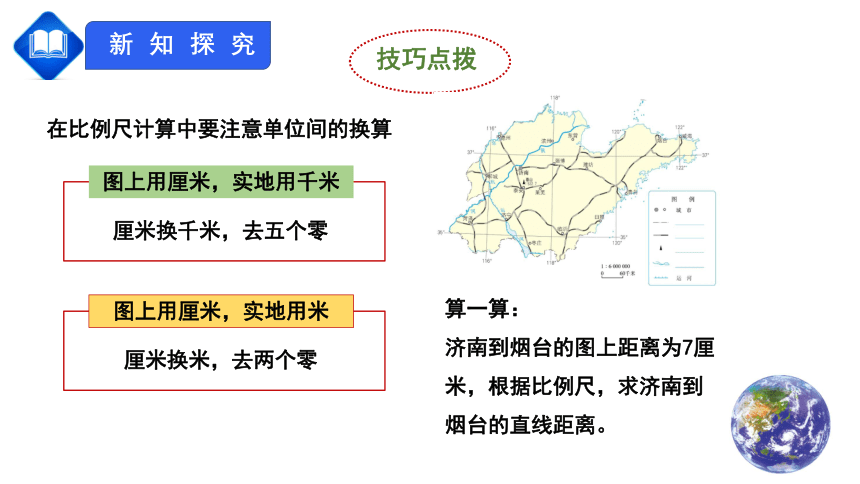

在比例尺计算中要注意单位间的换算
图上用厘米，实地用千米
厘米换千米，去五个零
图上用厘米，实地用米
厘米换米，去两个零
技巧点拨
算一算：
济南到烟台的图上距离为7厘米，根据比例尺，求济南到烟台的直线距离。
新知探究
观察发现
图幅：指绘制图样的图纸的大小
你发现这两幅图有什么相同的地方和不同的地方？
图幅相同
比例尺小
内容比较简略
比例尺大
内容比较详细
新知探究

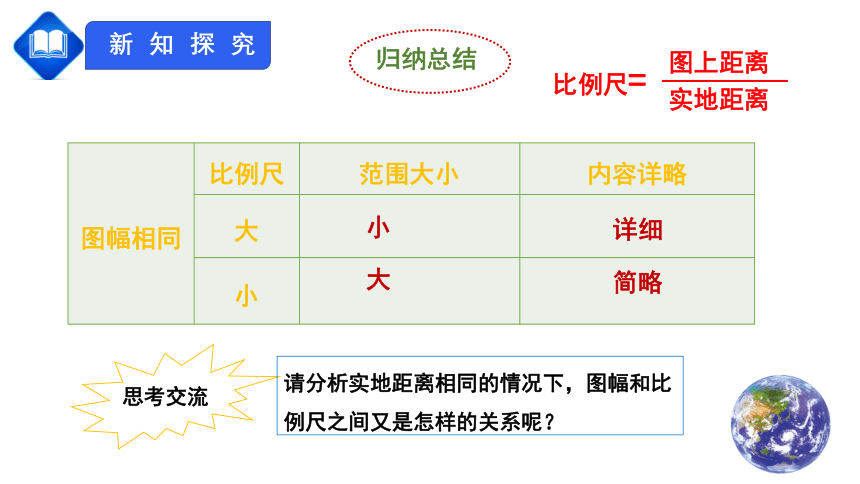

归纳总结
{16D9F66E-5EB9-4882-86FB-DCBF35E3C3E4}图幅相同
比例尺
范围大小
内容详略
大
小
比例尺=
图上距离
实地距离
小
详细
大
简略
思考交流
请分析实地距离相同的情况下，图幅和比例尺之间又是怎样的关系呢？
新知探究

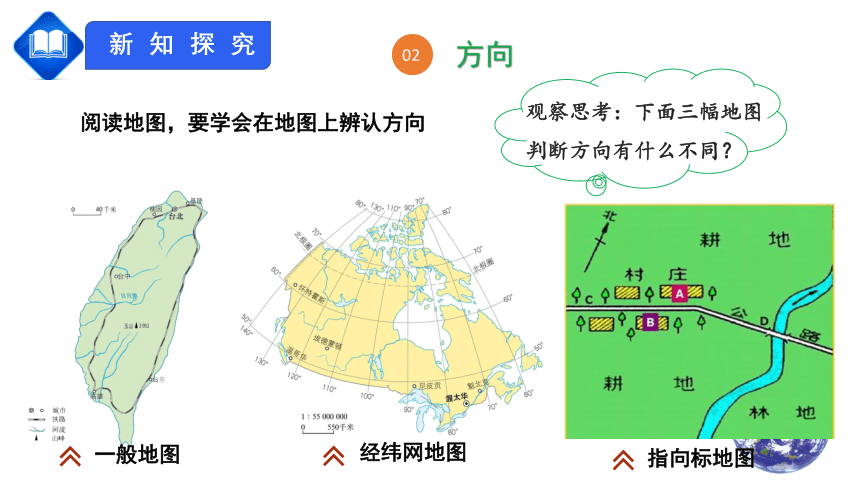

02
方向
阅读地图，要学会在地图上辨认方向
观察思考：下面三幅地图判断方向有什么不同？
一般地图
经纬网地图
指向标地图
新知探究

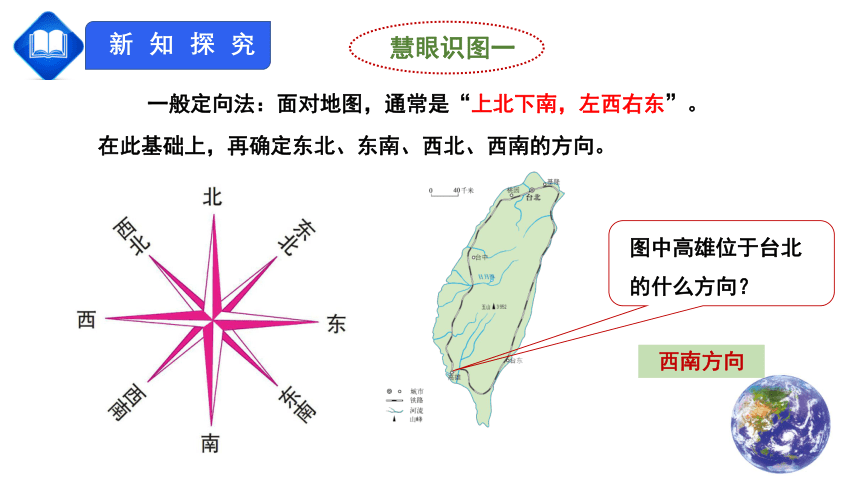

一般定向法：面对地图，通常是“上北下南，左西右东”。在此基础上，再确定东北、东南、西北、西南的方向。
慧眼识图一
图中高雄位于台北的什么方向？
西南方向
新知探究
经纬网定向法：有经纬网的地图，按经线指示南北，纬线指示东西来确定方向。
慧眼识图二
怀特霍斯大致在温哥华什么方向？尼皮贡大致在温哥华什么方向？
怀特霍斯大致在温哥华西北方向
尼皮贡大致在温哥华西北方向
新知探究
慧眼识图三.
指向标法：指向标箭头方向是正北，顺着箭头方向“上北下南，左西右东”。
图中A村庄位于B村庄的什么方向？
正北方向
指向标平移法
新知探究
掌握地图上判断方向的方法
一般地图: 上北下南 左西右东
指向标地图：指向标箭头指向北
经纬网地图：经线指示南北方向
纬线指示东西方向
北
西
东
南
归纳总结
新知探究
03
图例
地图上的图例中有各种符号，它们都表示一定的地理事物。
表示各种地理事物的符号
统称图例
起说明作用的各种文字数字统称注记
图例常和注记相互配合，说明地图上所表示的地理事物的名称、位置、范围、高低、等级、主次等等。
新知探究
居民点
公路
洲界
国界
未定国界
省、自治区、直辖市界
铁路
高速公路
长城
山口
飞机场
港口
航海线
山峰
火山
水库
水电站
沙漠
时令河时令湖
瀑布
常年河湖
识图辨认
新知探究
练一练
请将图中的图例补充完整。
省界
铁路
山峰
河湖
新知探究
活动二：选择适用的地图
地图的种类很多，不同的地图能够反映不同的信息。
海量信息的电子地图。
根据使用目的，正确选择地图。
根据范围选择合适的比例尺。
02
03
01
新知探究
中国政区图
选一选
我想找首都北京的位置，我应该选择……图？
我想找俄罗斯的位置，我应该选择……图？
世界政区图
新知探究
我们班准备到郊外的山地进行越野活动，事先需要设计行动方案，我应该选择……图？
地形图
家住北京的明明周末想去北京动物园参观，他应该选择……图？
北京城市交通图和北京动物园图
新知探究
随着现代科技的进步，地图的内容和形式都发生了很大的变化，多种形式的地图在人们的生活中不断出现，极大地方便了人们的学习、旅游、出行、参观等活动。请看下面一些地图，你能指出它们的不同用途吗？
车载电子地图
遥感影像地图
说一说
新知探究
卫星影像图
旅游地图
中国主要交通干线图
新知探究
1
暑假去北京旅游
2
查找济南市在山东省的位置
3
查找巴西在世界中的位置
4
查找喜马拉雅山脉
5
了解“世界屋脊”— 青藏高原在我国的分布
6
了解世界人口分布状况
交通图
中国政区图
中国地形图
世界人口分布图
世界政区图
世界地形图
练一练
新知探究
马王堆汉墓出土驻军图复原图
古代地图
长期以来，人们一直用地图来记录和传递地理信息。考古学家发现，4700多年前，生活在亚洲西部的苏美尔人把地图刻在泥板上，标明城市、河流、山脉和方向，并且附有文字。1973年，在我国长沙马王堆三号汉墓，出土了三幅绘制在丝织品上的彩色地图，分别是地形图、城邑图和驻军图。据推测,这三幅图的成图时间距今2100 多年，制图精度高，是目前世界上已发现的最古老的彩色地图。
地图种类很多，一般分为自然地图和社会经济地图两大类。其中，自然地图包括地形图、水文图、气候图、植被图等，社会经济地图包括人口图、交通图、工业图、农业图等。随着科技的发展，地图家族不断壮大，地图更加多样、实用。
了解地图家族
新知探究
了解地图家族
现代高科技地图的应用
新知探究
情景探究
小明暑假去云南旅游。在他旅游的整个过程中，一直有不同的地图与他相伴。
(1)出行前，小明找到一张中国交通图。这张图能为小明的出行提供哪些帮助？
(2)到了云南昆明，小明想要住宿，他需要哪种地图？
(3)小明除了要在昆明游览，还想去云南其他著名景区游览，他需要哪些地图？
(4)小明到了某著名景区后，要确定景点的旅游线路，他需要哪种地图？
可以知道去往云南的交通线路。
云南省旅游图
景点导游图
昆明城市图
拓展提升
假如我们在野外迷路了，怎样才能走出困境？
北极星定方向
在睛朗的夜空，先找到著名的“北斗七星”，然后顺着斗口外侧两颗星星的连线，向外延长约5倍的距离，便可以看到一颗亮星，它就是北极星，面对北极星的方向就是北方。
小组合作
拓展提升
树木阳光充足的一面生长旺盛，每年长得多，所以年轮宽，北半球太阳都偏南，所以较宽的一面是南，南半球相反，较宽的一面是北。
年轮定方向
拓展提升
太阳东升西落，所以能根据它找到东西方向。北半球：将时针指向太阳所在方向，在它与12点夹角的二分之一处设想一条线，它所指的方向便是南方。南半球：将12点处对准太阳所在方向，时针与12点夹角的二分之一处即指向北方。
太阳与时钟定方向
拓展提升
阅读地图“三部曲”
第一步：看清图名
第二步：熟悉图例
第三步：阅读地图
主题内容
温馨提示
归纳总结
课堂检测
做一做
1.在一幅比例尺为1:80 000的地图上有A、B两地，在图上量得它们之间的直线距离为3厘米，则A,B两地实地距离： （ ）
A．2.4千米 B．24千米 C．2400千米 D．240千米
家住北京的玲玲利用周末乘火车去菏泽看牡丹，并顺利返回。在整个过程中，玲玲使用了四幅地图：①中国地形图，②中国铁路分布图，③菏泽市交通图，④曹州牡丹园导游图。据此回答2-3题：
2.对玲玲这次出行没有明显帮助的地图是（ ）
?A. ①? ? B. ②? ? C. ③ ? ? D. ④
3.如果上述四幅地图图幅大小一样，其中比例尺最大的是（ ）
A.? ①? ? B. ②? ? C. ③? ? D. ④
A
A
D
课堂检测
4.下列图例中，表示河流的是（　　）
A．
B．
C．
D．
D
D
5.武汉大学为兑现承诺，从2021年开始，连续3年为援鄂医疗队员以及湖北省疫情防治一线医护人员和家人开设免预约赏樱绿色通道，来自全国各地的游客想要畅游武汉，最好查阅 （　　）
A．中国政区图 B．湖北政区图
C．湖北地形图 D．武汉市交通旅游图
作业布置
做一做
参照上面两副图，绘制自己所在学校的校园平面图。
人教版七年级上册
谢谢欣赏，再见！
