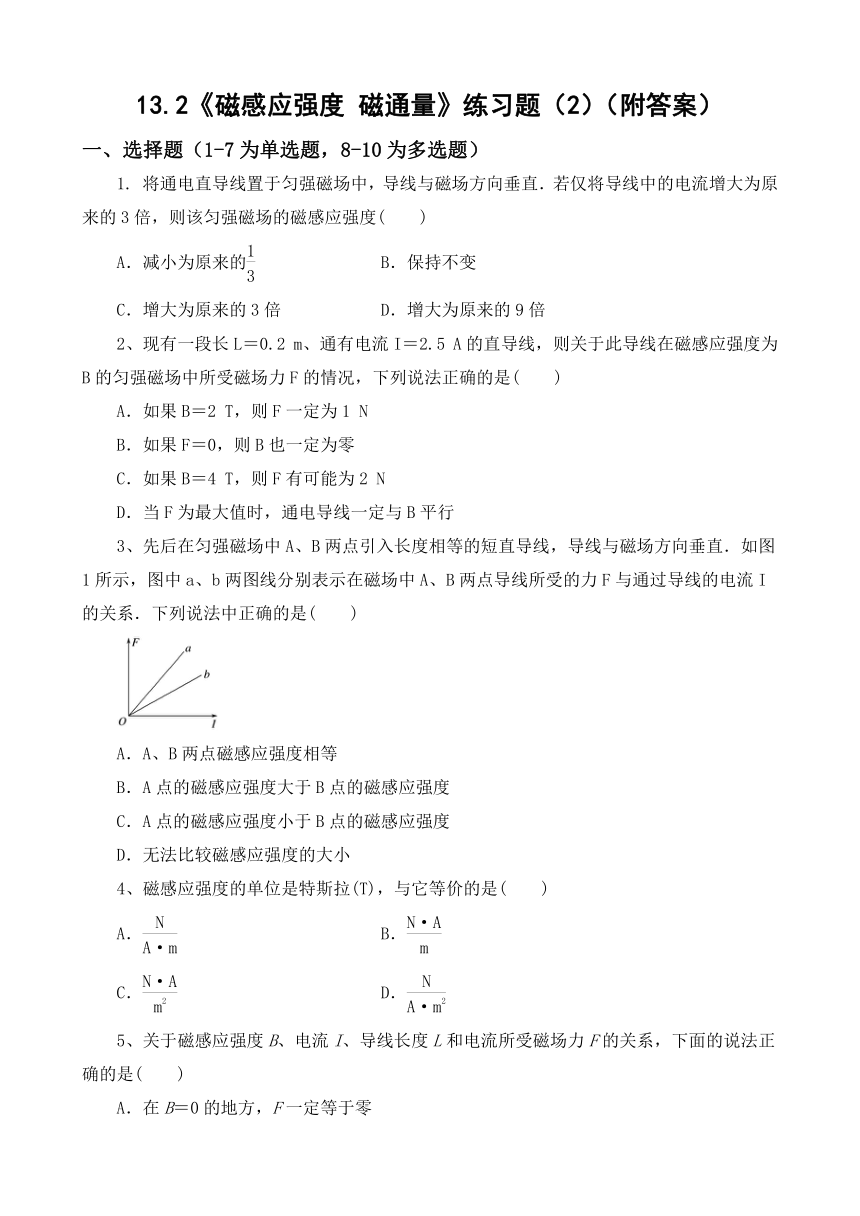

13.2《磁感应强度 磁通量》练习题（2）（附答案）
一、选择题（1-7为单选题，8-10为多选题）
1. 将通电直导线置于匀强磁场中，导线与磁场方向垂直．若仅将导线中的电流增大为原来的3倍，则该匀强磁场的磁感应强度(　　)
A．减小为原来的　 B．保持不变
C．增大为原来的3倍 D．增大为原来的9倍
2、现有一段长L＝0.2 m、通有电流I＝2.5 A的直导线，则关于此导线在磁感应强度为B的匀强磁场中所受磁场力F的情况，下列说法正确的是(　　)
A．如果B＝2 T，则F一定为1 N
B．如果F＝0，则B也一定为零
C．如果B＝4 T，则F有可能为2 N
D．当F为最大值时，通电导线一定与B平行
3、先后在匀强磁场中A、B两点引入长度相等的短直导线，导线与磁场方向垂直．如图1所示，图中a、b两图线分别表示在磁场中A、B两点导线所受的力F与通过导线的电流I的关系．下列说法中正确的是(　　)

A．A、B两点磁感应强度相等
B．A点的磁感应强度大于B点的磁感应强度
C．A点的磁感应强度小于B点的磁感应强度
D．无法比较磁感应强度的大小
4、磁感应强度的单位是特斯拉(T)，与它等价的是(　　)
A．　　 B．
C． D．
5、关于磁感应强度B、电流I、导线长度L和电流所受磁场力F的关系，下面的说法正确的是(　　)
A．在B＝0的地方，F一定等于零
B．在F＝0的地方，B一定等于零
C．若B＝1 T，I＝1 A，L＝1 m，则F一定等于1 N
D．若L＝1 m，I＝1 A，F＝1 N，则B一定等于1 T

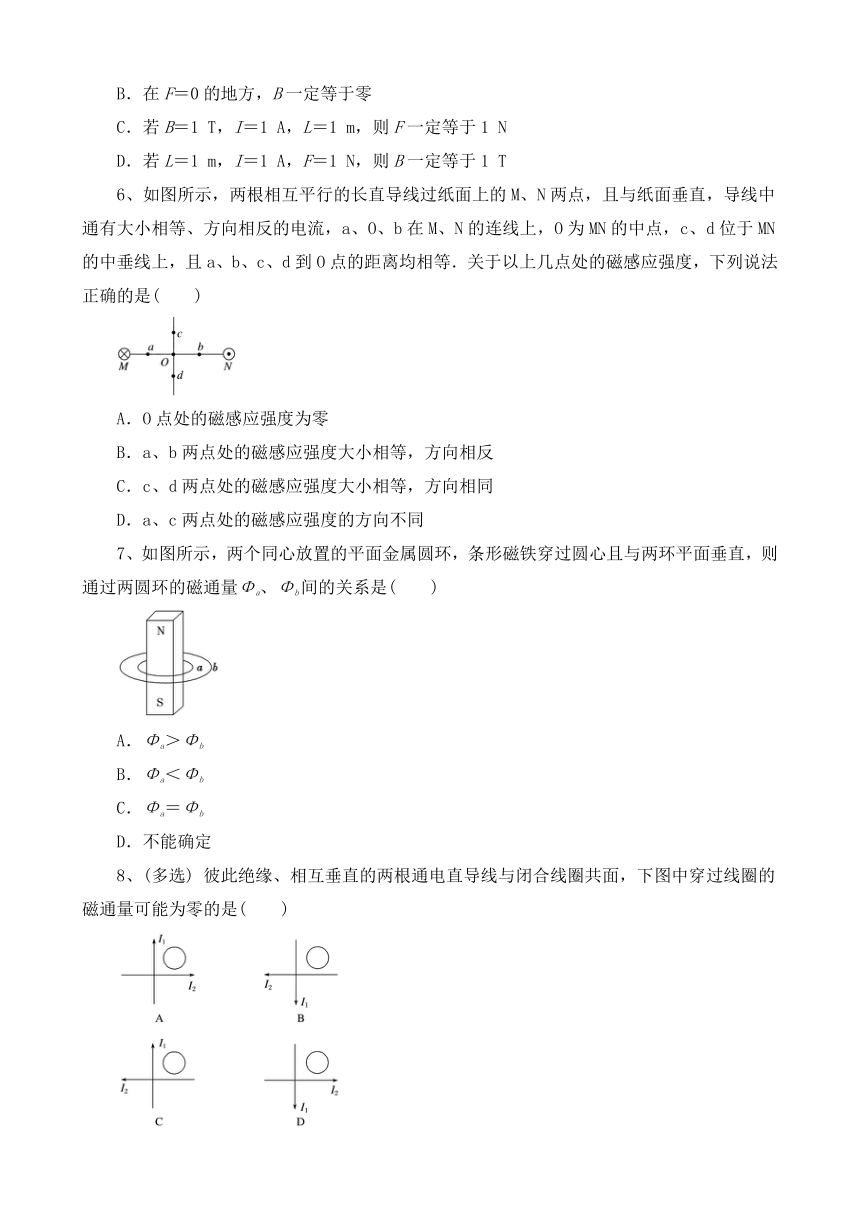

6、如图所示，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流，a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁感应强度，下列说法正确的是(　　)

A．O点处的磁感应强度为零
B．a、b两点处的磁感应强度大小相等，方向相反
C．c、d两点处的磁感应强度大小相等，方向相同
D．a、c两点处的磁感应强度的方向不同
7、如图所示，两个同心放置的平面金属圆环，条形磁铁穿过圆心且与两环平面垂直，则通过两圆环的磁通量Φa、Φb间的关系是(　　)

A．Φa＞Φb
B．Φa＜Φb
C．Φa＝Φb
D．不能确定
8、(多选) 彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，下图中穿过线圈的磁通量可能为零的是(　　)


9. (多选) 如图所示是等腰直角三棱柱，其平面abcd为正方形，边长为L，它们按图示方式放置于竖直向下的匀强磁场中，磁感应强度为B0，则下列说法中正确的是(　　)

A．穿过abcd平面的磁通量大小为B0L2
B．穿过cdef平面的磁通量大小为B0L2
C．穿过abfe平面的磁通量大小为零
D．穿过abcd平面的磁通量大于穿过cdef平面的磁通量
10、(多选) 在磁感应强度为B0、方向竖直向上的匀强磁场中,水平放置一根长通电直导线,电流的方向垂直于纸面向里。如图所示,a、b、c、d是以直导线为圆心的同一圆周上的四点,在这四点中(　　)
491871013970A.b、d两点的磁感应强度大小相等
B.a、b两点的磁感应强度相等
C.c点的磁感应强度的值最小
D.b点的磁感应强度的值最大
二、非选择题
11、地球上某地磁感应强度B的水平分量Bx＝0.18×10－4 T，竖直分量By＝0.54×10－4 T。求：
(1)此地地磁场磁感应强度B的大小及它的方向；
(2)在水平面2.0 m2的面积内地磁场的磁通量Φ。











12、电磁炮是一种理想的兵器,它的主要原理如图所示,利用这种装置可以把质量为2.0 g的弹体(包括金属杆EF的质量)加速到6 km/s.若这种装置的轨道宽2 m,长为100 m,通过的电流为10 A,则轨道间所加匀强磁场的磁感应强度为_____________T,磁场力的最大功率P=_____________W(轨道摩擦不计).


13 、如图所示,有一个垂直纸面向里的匀强磁场,磁感应强度B=0.8 T,磁场有明显的圆形边界,圆心为O,半径为10 cm。现于纸面内先后放上a、b两个圆形单匝线圈,圆心均在O处,a线圈半径为10 cm,b线圈半径为15 cm,问:
51949357620(1)在B减为0.4 T的过程中,a和b中磁通量分别改变多少?
(2)磁感应强度B大小不变,方向绕直径转过30°过程中,a线圈中磁通量改变多少?
(3)磁感应强度B大小、方向均不变,线圈a绕直径转过180°过程中,a线圈中磁通量改变多少?


13.2《磁感应强度 磁通量》练习题（2）（答案）
1、B 2、C 3、B 4、A　5、A 6、C 7、A　8、AB 9、BC 10、AC
11、[解析]　(1)根据平行四边形定则，可知B＝
＝×10－4 T≈0.57×10－4 T
B的方向和水平方向的夹角为θ，则tan θ＝＝3。
(2)题中地磁场竖直分量与水平面垂直，故磁通量Φ＝By·S＝0.54×10－4×2.0 Wb＝1.08×10－4 Wb。
[答案]　(1)大小为5.7×10－5 T，方向与水平面的夹角为θ，且tan θ＝3　(2)1.08×10－4 Wb

12、 解析：电磁炮的原理就是装置受到安培力的作用而发射炮弹,F=IBL=ma,又2as=v2,解得：B=18 T.
磁场力的最大功率P=Fv=IBLv=2.16×106?W.
[答案]18? 2.16×106?
13、解析(1)a线圈面积正好与圆形磁场区域重合,
ΔΦ1=Bπr2,Φ2=B1πr2
ΔΦ=|Φ2-Φ1|=|(B1-B)πr2|=1.256×10-2 Wb
b线圈面积大于圆形磁场面积,即线圈的一部分面积在磁场区域外,有磁感线穿过的面积与a线圈相同,故磁通量的变化量与a线圈相同。
(2)磁场转过30°,a线圈面积在垂直磁场方向的投影为πr2cos 30°,则Φ=Bπr2cos 30°
ΔΦ=|Φ-Φ1|=Bπr2(1-cos 30°)≈3.4×10-3 Wb。
(3)以线圈a正对读者的一面为观察对象,初状态磁感线从该面穿入,线圈转180°后,磁感线从该面穿出,故ΔΦ=BS-(-BS)=2BS≈5.0×10-2 Wb。
答案(1)1.256×10-2 Wb　1.256×10-2 Wb
(2)3.4×10-3 Wb　(3)5.0×10-2 Wb
