　第十七章　欧姆定律
第1节　

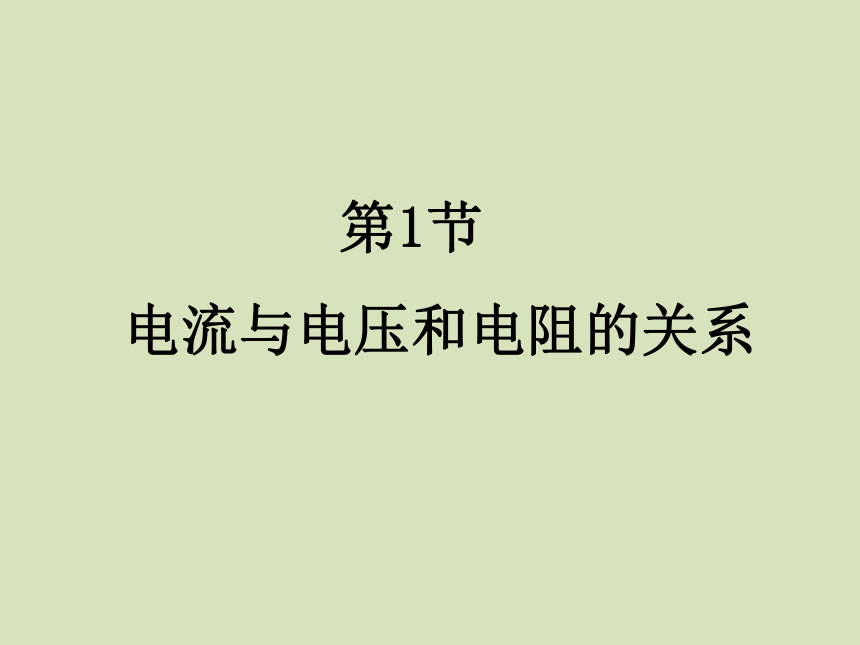

电流与电压和电阻的关系

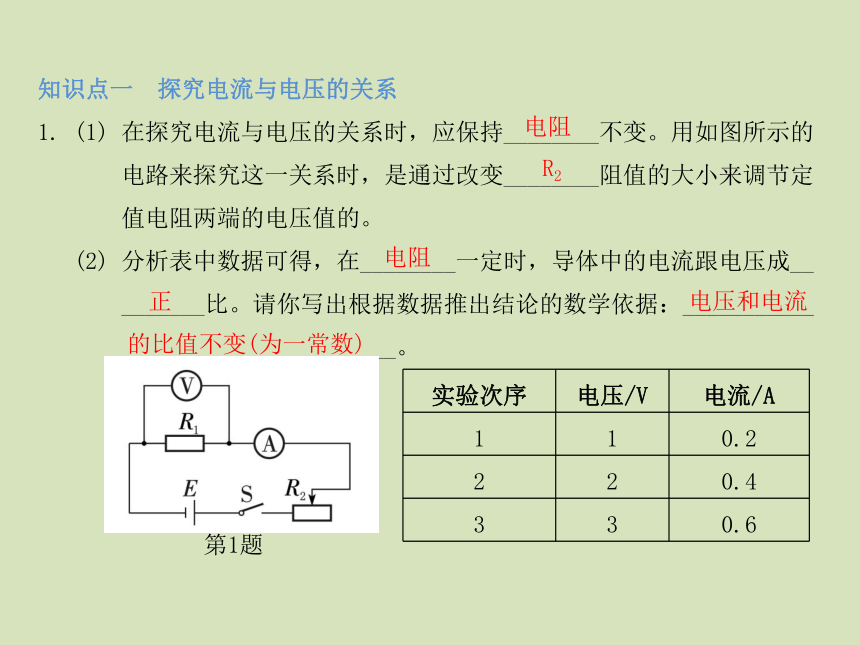

知识点一　探究电流与电压的关系
1.
(1)
在探究电流与电压的关系时，应保持________不变。用如图所示的
电路来探究这一关系时，是通过改变________阻值的大小来调节定
值电阻两端的电压值的。
(2)
分析表中数据可得，在________一定时，导体中的电流跟电压成__
_______比。请你写出根据数据推出结论的数学依据：___________
_______________________。
实验次序
电压/V
电流/A
1
1
0.2
2
2
0.4
3
3
0.6
第1题
电阻
R2
电阻
正
电压和电流的比值不变(为一常数)
2.

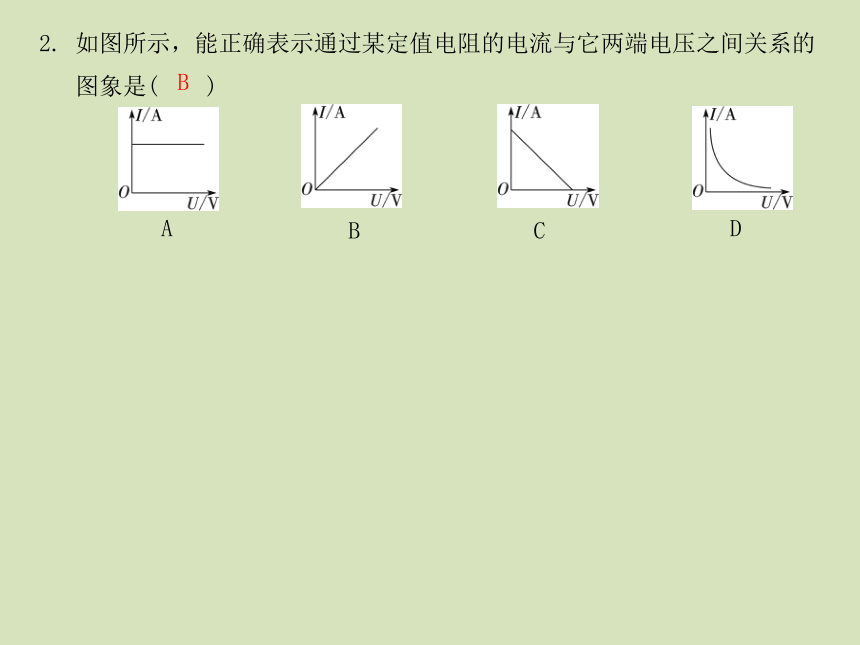

如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的
图象是(　　)
A
B
C
D
B

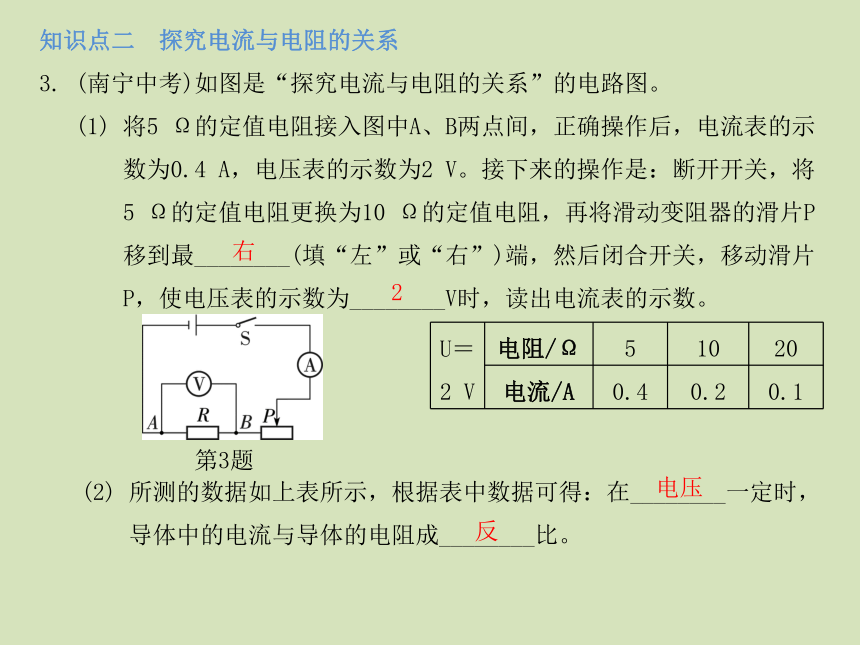

知识点二　探究电流与电阻的关系
3.
(南宁中考)如图是“探究电流与电阻的关系”的电路图。
(1)
将5
Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示
数为0.4
A，电压表的示数为2
V。接下来的操作是：断开开关，将
5
Ω的定值电阻更换为10
Ω的定值电阻，再将滑动变阻器的滑片P
移到最________(填“左”或“右”)端，然后闭合开关，移动滑片
P，使电压表的示数为________V时，读出电流表的示数。
2
右
U＝2
V
电阻/Ω
5
10
20
电流/A
0.4
0.2
0.1
第3题
(2)
所测的数据如上表所示，根据表中数据可得：在________一定时，
导体中的电流与导体的电阻成________比。
电压　
反　
4.

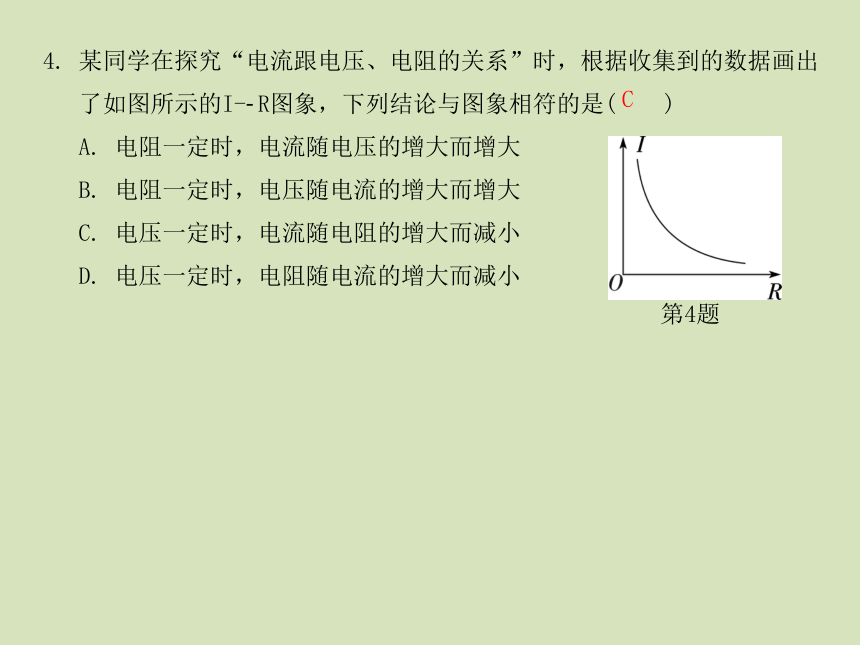

某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出
了如图所示的I-?R图象，下列结论与图象相符的是(　　)
A.
电阻一定时，电流随电压的增大而增大　
B.
电阻一定时，电压随电流的增大而增大
C.
电压一定时，电流随电阻的增大而减小　
D.
电压一定时，电阻随电流的增大而减小
第4题
C
5.

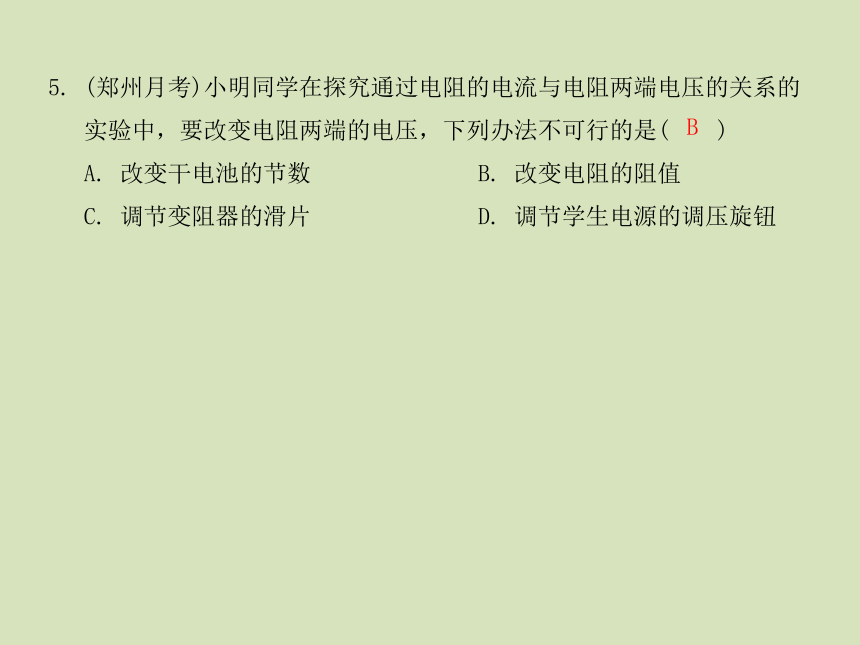

(郑州月考)小明同学在探究通过电阻的电流与电阻两端电压的关系的
实验中，要改变电阻两端的电压，下列办法不可行的是(　　)
A.
改变干电池的节数　
B.
改变电阻的阻值
C.
调节变阻器的滑片　
D.
调节学生电源的调压旋钮
B
6.

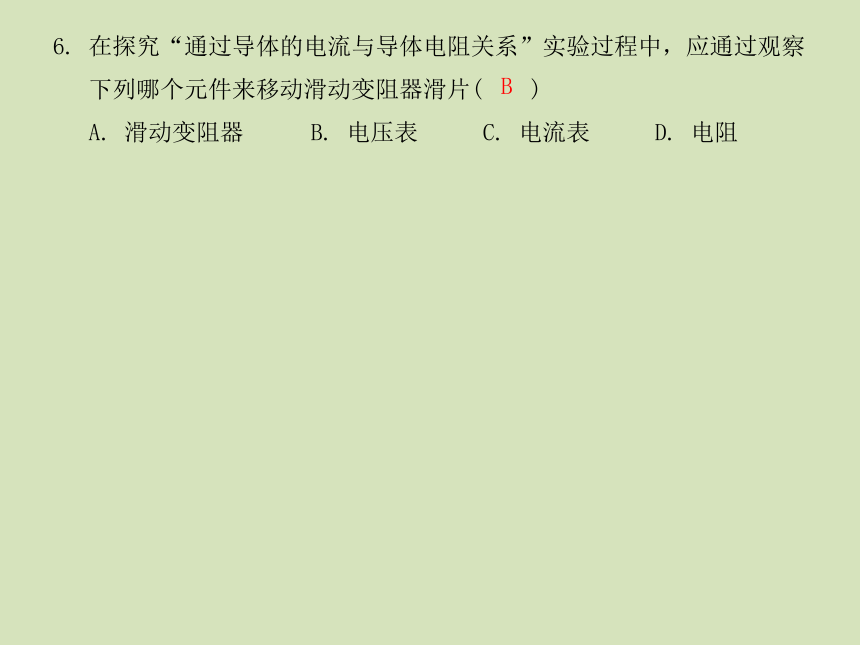

在探究“通过导体的电流与导体电阻关系”实验过程中，应通过观察
下列哪个元件来移动滑动变阻器滑片(　　)
A.
滑动变阻器　
B.
电压表　
C.
电流表　
D.
电阻
B　
7.

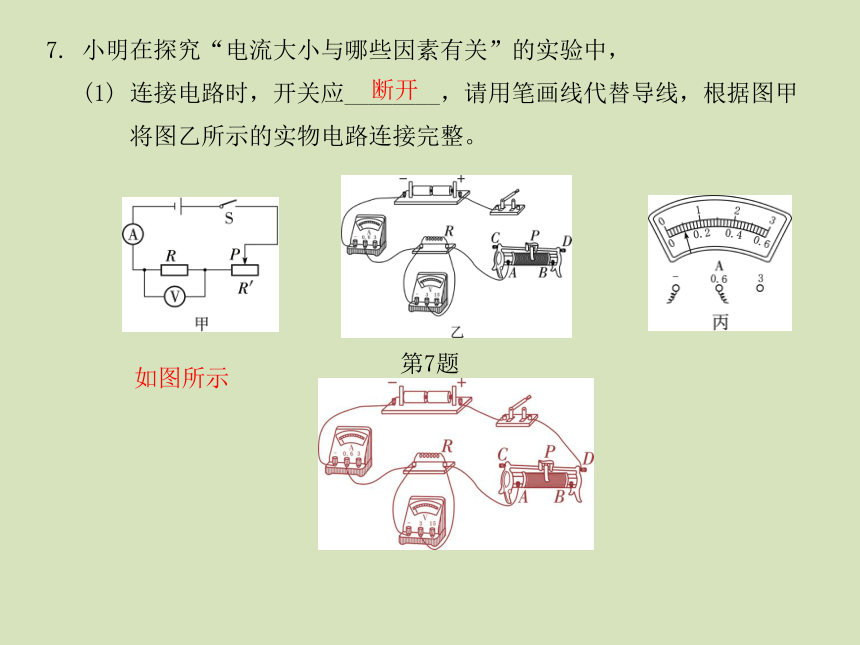

小明在探究“电流大小与哪些因素有关”的实验中，
(1)
连接电路时，开关应________，请用笔画线代替导线，根据图甲
将图乙所示的实物电路连接完整。
第7题
断开
如图所示
(2)

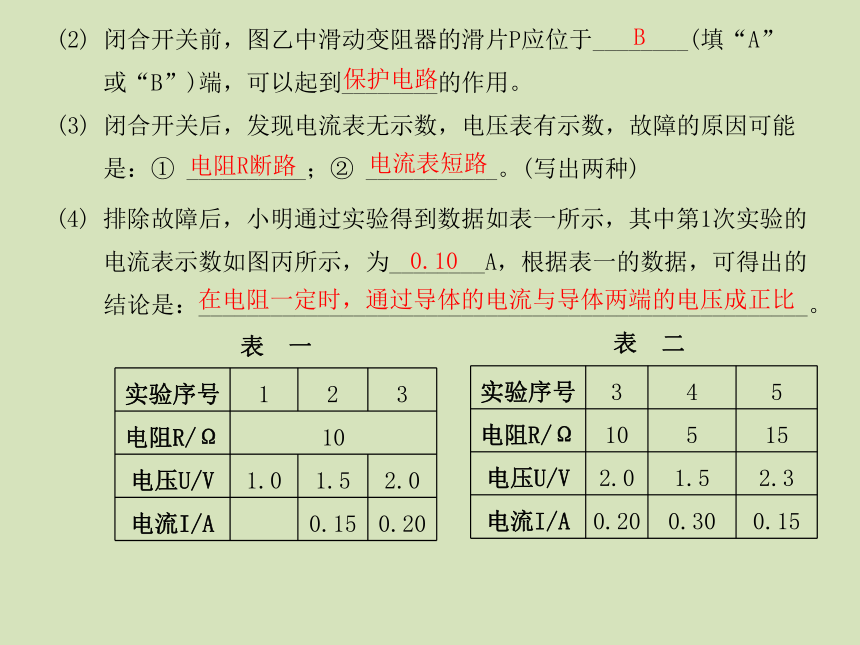

闭合开关前，图乙中滑动变阻器的滑片P应位于________(填“A”
或“B”)端，可以起到________的作用。
(3)
闭合开关后，发现电流表无示数，电压表有示数，故障的原因可能
是：①
__________；②
___________。(写出两种)
(4)
排除故障后，小明通过实验得到数据如表一所示，其中第1次实验的
电流表示数如图丙所示，为________A，根据表一的数据，可得出的
结论是：___________________________________________________。
B
保护电路
电阻R断路
电流表短路
在电阻一定时，通过导体的电流与导体两端的电压成正比
0.10　
表　一
实验序号
1
2
3
电阻R/Ω
10
电压U/V
1.0
1.5
2.0
电流I/A
?
0.15
0.20
表　二
实验序号
3
4
5
电阻R/Ω
10
5
15
电压U/V
2.0
1.5
2.3
电流I/A
0.20
0.30
0.15

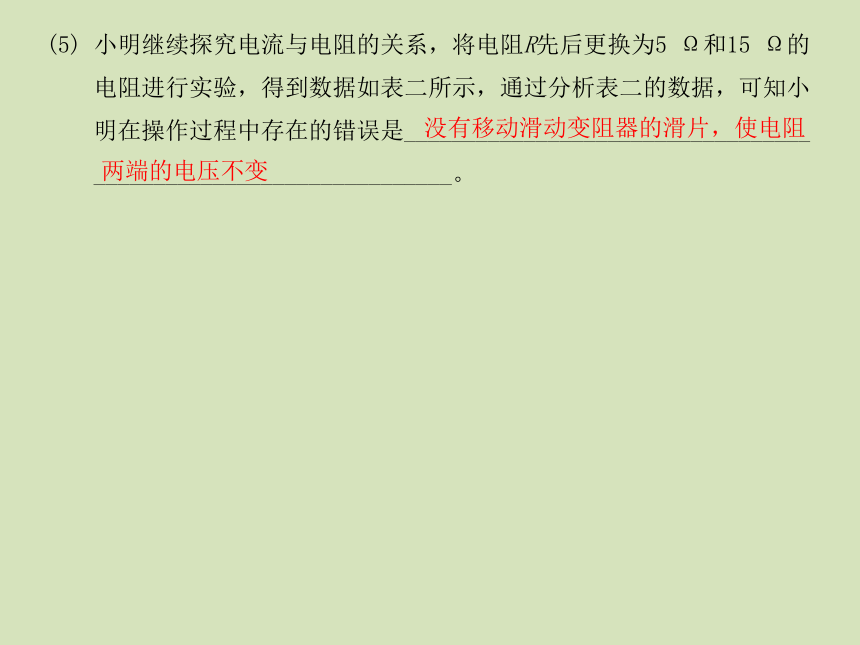

(5)
小明继续探究电流与电阻的关系，将电阻R先后更换为5
Ω和15
Ω的
电阻进行实验，得到数据如表二所示，通过分析表二的数据，可知小
明在操作过程中存在的错误是__________________________________
______________________________。
没有移动滑动变阻器的滑片，使电阻两端的电压不变

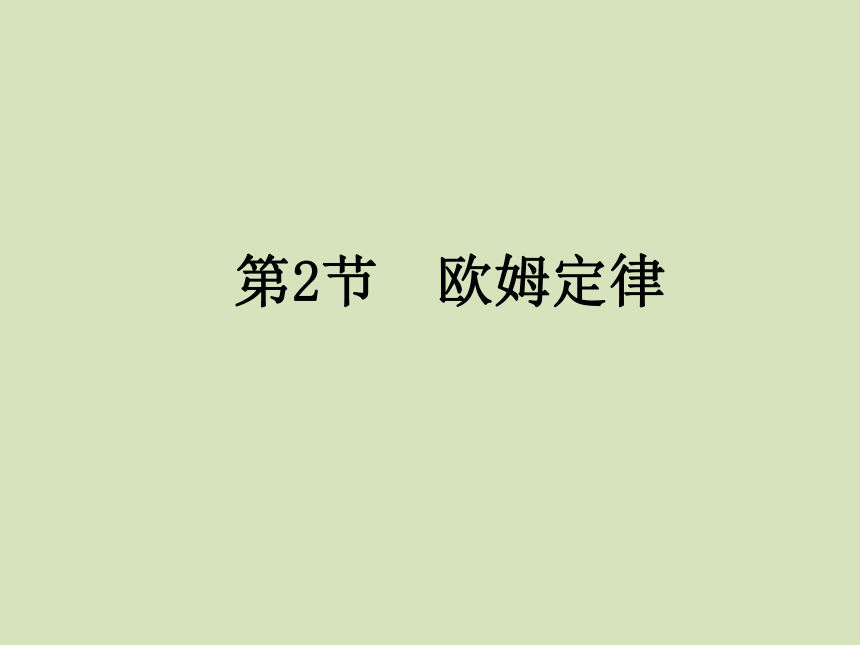

第2节　欧姆定律
知识点一　对欧姆定律的理解
1.
科学家们有着强烈的好奇心和执着的探究精神，德国物理学________
最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，
即导体中的电流，跟导体两端的电压成________，跟导体的电阻成
______，写成数学表达式就是________，这就是著名的________定律。
　　欧姆
欧姆
　正比
反比
?
?
D
知识点二　欧姆定律的简单运用
3.
(教材P79习题第1题变式)在某次实验中，测得2
Ω电阻两端的电压U＝
1
V，则通过该电阻的电流是(　　)
A.
0.5
A
B.
0.1
A
C.
2
A
D.
1
A
4.
(天津中考)如图所示是某导体中的电流I跟它两端电压U的关系图象，
该导体的阻值为(　　)
A.
40
Ω
B.
30
Ω
C.
20
Ω
D.
10
Ω
第4题
D
A　
5.
(教材P79习题第2题变式)一个阻值为20
Ω的电阻，测得通过它的电流
为5
A，那么此时加在这个电阻两端的电压是(　　)
A.
4
V　
B.
10
V　
C.
0.25
V　
D.
100
V
6.
甲、乙两电阻分别接在电压比是2∶1的电路中，已知它们的电阻比是
2∶3，则通过它们的电流比是(　　)
A.
1∶1　
B.
2∶1　
C.
4∶3　
D.
3∶1
7.
某一电阻两端的电压是6
V时，通过它的电流为0.6
A。求：
(1)
此时电阻的阻值。
(2)
要使通过它的电流为1
A，加在它两端的电压。
(3)
如果电压增加到12
V，通过该电阻的电流。
D　
D　
?
(2)
电压U′＝RI′＝10
Ω×1
A＝10
V
?
8.
小明和小芳在“探究电流与电压关系”的实验中，分别用R1、R2两个
电阻进行探究，并根据各自的实验数据绘制出如图所示的U?I关系图象，
从图中可以看出R1与R2的大小关系是(　　)
A.
R1＞R2　
B.
R1＜R2　
C.
R1＝R2　
D.
无法确定
第8题
A
9.
(临沂中考)当某导体两端的电压为6
V时，通过它的电流为0.4
A，当
该导体两端电压为3
V时，通过它的电流为________A；当该导体两端
电压为零时，其电阻为________Ω。
0.2　
15
10.
如图所示的电路中，发现通过电流表的示数减少0.2
A时，电压表的
示数从6
V变为5
V，则该定值电阻的阻值为________Ω，当电流表
的示数为1.2
A时，电压表的示数为________V。
第10题
5　
6　
11.
(吉林中考)如图所示，电源电压不变，R2的电阻为20
Ω。闭合开关
后，电压表的示数为2
V，电流表的示数为0.2
A。求：
(1)
R1的电阻。
(2)
电源电压。
第11题
解法二：U2＝I2R2＝0.2
A×20
Ω＝4
V，U＝U1＋U2＝2
V＋4
V＝6
V　
(2)
解法一：R＝R1＋R2＝10
Ω＋20
Ω＝30
Ω，I＝
I1＝0.2
A，U＝IR＝0.2
A×30
Ω＝6
V　
?
?
12.
如图所示电路中，R1＝30
Ω，R2＝20
Ω，开关S闭合后，电流表A的
示数为0.4
A。求：
(1)
电源的电压。
(2)
通过R2的电流。
(3)
干路中的电流。
第12题
(1)
因为R1与R2并联，所以依据并联电路中的电压规律
可得电源电压U＝U1＝R1I1＝30
Ω×0.4
A＝12
V　
?
(3)
I＝I1＋I2＝0.4
A＋0.6
A＝1
A
第3节　电阻的测量
知识点一　伏安法测定值电阻的阻值
1.
在用伏安法测电阻的实验中，下列说法中不正确的是(　　)
A.
连接电路之前，先断开开关
B.
在无法估计电压、电流的大小时，应采用试触法选取合适的量程
C.
将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上
D.
实验时只需测得一组实验数据即可
D　
2.
小明同学在“用电流表、电压表测电阻”的实验中：
(1)
实验原理为________；在连接电路的过程中，开关是________(填
“断开”或“闭合”)的。
(2)
根据如图甲所示实物连接情况，闭合开关前滑片P若在B端，导线
的M端应接滑动变阻器的________(填“A”或“B”)端。
A
?
断开
第2题
(3)
根据实物连接图在图乙虚线框内画出电路图。
如图所示
(4)
滑片P移动到某一位置时，电流表、电压表读数如图丙所示，I＝___
________A，U＝________V，电阻R＝________Ω。
(5)
小明测出待测电阻的阻值后，向老师汇报，老师指出他实验设计中
存在着不足，其不足是_______________________________________
__________________________________________。
只测量了一组数据，没有多次测量求平均值，实验误差较大
0.5
4
8
知识点二　伏安法测小灯泡的阻值
3.
小明想测量标有“2.5
V”字样小灯泡的电阻，请回答下列问题：
(1)
请用笔画线代替导线，将图中的实物电路连接完整。(导线不能交
叉)
实验次序
第1次
第2次
第3次
第4次
电压/V
1.0
1.5
2.0
2.5
电流/A
0.14
1.00
0.25
0.30
电阻/Ω
?
?
?
?
第3题
如图所示
(3)
测得实验数据如表所示，在分析实验数据时，发现一个数据有明显的
错误，这个数据是________；若此错误是看错电表量程导致的，则该
数据的正确值应是________。
(4)
根据实验数据可知，小灯泡正常发光时的电阻约是________Ω。
(5)
实验完成后，分析数据发现，小灯泡电阻呈逐渐增大趋势，其原因可
能是________________________________________________________。
(2)
连好电路后，闭合开关前，滑动变阻器的滑片应处于最______(填“左”
或“右”)端。
灯丝电阻随温度升高而增大(只要答出“灯丝温度升高”即可)
左
1.00
0.20
8.33　
?
第4题
改变电阻的电压和电流
0～15
V
0～0.6
A
5.
(教材P82习题第4题变式)(十堰中考)如图甲是小凯连接的测量标有电
压为2.5
V的某小灯泡电阻的实验电路，图中的①～⑤是部分导线的
序号，A～N是部分接线柱的编号。
第5题
(1)
只改接图中的一根导线，就能改正电路中的连接错误。请简述你
的改正方法：___________________________________________。
将导线④的N端改接到接线柱E(或C)端
(2)
检查电路无误后，闭合开关，移动滑片，使电压表的示数为2.5
V，
电流表读数如图乙，示数是________A，小灯泡正常发光，此时灯丝
的电阻约为________Ω。向________(填“左”或“右”)移动滑动变
阻器滑片，灯泡两端电压逐次下降，灯丝温度也不断降低，测量数据
如表。
实验次序
1
2
3
4
5
6
发光情况
明　亮
较　亮
不很亮
较　暗
微　光
熄　灭
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
电流I/A
?
0.26
0.24
0.21
0.19
0.16
电阻R/Ω
?
8.1
7.1
6.2
4.7
3.1
(3)
对比不同电压下小灯泡的阻值，把你的发现写成具有概括性的一句话：
________________________________________________。
0.28
8.9　
左
灯丝温度越高，灯丝电阻越大
第4节　欧姆定律
在串、并联电路中的应用
第1课时　欧姆定律
在串联静态电路中的应用
知识点一　串联电路中电流、电压及电阻的计算
1.
电阻R1和R2串联后接在电压为9
V的电源上，电阻R1＝3
Ω，电路的总
电阻为9
Ω，则电阻R2＝________Ω，通过R1的电流为________A，R2
两端的电压为________V。
2.
两只电阻R1＝6
Ω，R2＝4
Ω，若将它们串联接入某一电路的两端，用
电压表测出R1两端的电压为3
V，则流过电阻R2的电流为________A，电
源电压为________V，该电路的总电阻为________Ω。
　
　10
6　
1　
6
0.5
5　
3.
如图所示，把一个5
Ω和10
Ω的电阻串联起来，接到电源电压为15
V
的电路中，则流过电阻R1的电流为(　　)
A.
1.6
A
B.
0.8
A
C.
1
A　　
D.
0.6
A
第3题
第4题
4.
如图所示，R1＝4
Ω，R2＝8
Ω，S闭合，电压表的示数为4
V，则电
源电压为(　　)
A.
4
V
B.
6
V
C.
8
V　　
D.
12
V
　
B
C
5.
一个灯泡的电阻是20
Ω，正常工作的电压是8
V，现在把它接到电压
是9
V的电源上，要使它正常工作，需要给它串联一个阻值为多大的电
阻？
6.
如图所示的电路，电源电压为12
V且保持不变，当开关S1、S2都闭合时，
电流表的示数为0.3
A；当开关S2闭合、S1断开时，电流表的示数为0.1
A。求：
(1)
电阻R2的阻值。
(2)
当S2闭合、S1断开时，电阻R1两端的电压。
第6题
?
(2)
当S2闭合，S1断开时，R1与R2串联，此时电流表的示数为0.1
A，即I1
＝I2′＝I＝0.1
A，由欧姆定律的变形式得U2′＝I2′R2＝0.1
A×
40
Ω＝4
V，所以电阻R1两端的电压U1＝U－U2′＝12
V－4
V＝8
V
知识点二　串联电路中电压的分配规律
7.
把两个电阻串联在电路中，R1＝12
Ω，R2＝9
Ω，通过R1、R2的电流之
比为________，R1、R2两端的电压之比为________。
8.
(广安中考)如图所示电路中，电源电压恒为6
V，当闭合开关时，电压表
的示数为4
V，则灯L2两端电压为________V，灯L1、L2的阻值之比为____
_____。
第8题
第9题
9.
如图，R1＝10
Ω，R2＝30
Ω。闭合开关，电压表V1与V2的示数之比是(　　)
A.
1∶3　
B.
3∶1　
C.
3∶4　
D.
4∶3
C
1∶1
　4∶3
2　
2∶1
10.
(荆门中考)将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不
变，图乙为电阻R和灯泡L的I?U图象。闭合开关S，电流表示数为0.3
A，
则电源电压和电阻R的大小分别是(　　)
A.
8
V　6.67
Ω
B.
12
V　20
Ω　
C.
8
V　20
Ω
D.
12
V　10
Ω
第10题
C　
?
11.
(攀枝花中考)如图所示，电源电压保持不变，开关S闭合后，灯L1和L2
都正常发光，甲、乙两个电表示数之比为4∶3。此时灯L1和L2的电阻
之比为(　　)
A.
1∶3
B.
3∶1
C.
3∶4
D.
4∶3
第11题
A
12.
(广东中考)在如图所示的电路中，电源电压为4.5
V且不变，当同时
闭合开关S1、S2时，通过电阻R1的电流为0.3
A。
(1)
求电阻R1的阻值。
(2)
当闭合开关S1，断开开关S2时，通过R2的电流为0.2
A，求此时R2
两端的电压和R2的电阻值。
第12题
?
?
第2课时　欧姆定律
在串联动态电路中的应用
知识点一　开关状态改变的动态串联电路的分析与计算
1.
(百色中考)在如图所示的电路中，将开关S闭合时，电流表示数______，
电压表示数________。(填“变大”“变小”或“不变”)
第1题
第2题
2.
如图甲所示，当开关S从点2转换到点1时，电流表和电压表对应的示数
如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电
阻R2的阻值是________Ω，电阻R2的I-?U图象是图丙中的________(填
“a”或“b”)。
　　a　
变大
变大
6　
　20
3.
如图所示的电路中，电源电压保持不变，两个电阻的阻值R1＞R2。闭合
开关S，电路正常工作。若将R1与R2的位置互换，则(　　)
A.
电流表A的示数变大
B.
电流表A的示数变小
C.
电压表V的示数不变
D.
电压表V的示数变小
第3题
D　
知识点二　含有滑动变阻器的动态串联电路的分析与计算
4.
(成都中考)如图所示，电源电压不变，开关S闭合后，把滑片P向右移
动。则滑动变阻器接入电路的阻值将________，电压表示数将_____。
(填“变大”“变小”或“不变”)
第4题
第5题
5.
(娄底中考)如图所示的电路中，电源电压为13.5
V，调节滑动变阻器
滑片P从最右端b移动到最左端a，电流表示数由0.18
A变为0.54
A，则
定值电阻R0＝________Ω，滑片位于b点时电压表示数为________V。
　变小
变大
9　
25　
6.
(铜仁中考)如图所示，若电路中电源两端的电压保持不变，闭合开
关S，当滑动变阻器的滑片P从b端向a端滑动的过程中(　　)
A.
电压表V1的示数变大，电流表A的示数变大
B.
电压表V2的示数变大，电流表A的示数变小
C.
电压表V1的示数变大，电流表A的示数变小
D.
电压表V2的示数变大，电流表A的示数变大
第6题
A
7.
(天津中考)如图甲所示的电路中，定值电阻R1为10
Ω，R2为滑动变阻
器，电源电保持不变。闭合开关S后，滑片P从b端移动到a端的过程，
电压表示数U与电流表示数I的关系图象如图乙所示。求：
(1)
电源电压。
(2)
滑动变阻器的最大阻值。
(3)
滑片P滑到ab中点时电压表的示数。
第7题
(1)
当变阻器滑片P移动到a端时，电路中的电流为0.6
A，电源电压U
＝I1R1＝0.6
A×10
Ω＝6
V　
?
?
8.
(常州中考)如图所示的电路中，电源电压恒定，R0为定值电阻。闭合
开关S，向右移动滑动变阻器滑片P的过程中，电流表A的示数_______，
电压表V1的示数________，电压表V2的示数________。(填“变大”
“变小”或“不变”)
第8题
变小
不变
变大
9.
(衡阳中考)如图所示，R为定值电阻，R′为滑动变阻器，闭合开关S，
将滑动变阻器的滑片从a端逐渐滑动到b端，发现V1表示数从2
V变化
到6
V，而V2表示数从4
V变化到0，则电流表示数从0.2
A变化到___
_____A，R＝________Ω。
第9题
10　
0.6
10.
如图，电源电压为18
V，R1的阻值为10
Ω，R2是0～50
Ω的变阻器，
若A表的量程是0～0.6
A，V表的量程是0～15
V，为使电表不致被损
坏，滑动变阻器接入电路的阻值不得小于多少？
第10题
?
第3课时　欧姆定律
在并联电路中的应用
知识点一　并联电路中电流、电压及电阻的计算
1.
(上海中考)在图甲所示的电路中，电源电压保持不变，电阻R2的阻值为
30
Ω。闭合开关S，电流表的示数为0.4
A。当S和S1都闭合时，电流表
示数如图乙所示，求：
(1)
电源电压U。
(2)
通过电阻R1的电流I1。
(3)
总电阻R的阻值。
第1题
(1)
只闭合S时，电路中只有电阻R2，通过R2的电流大小为电流表的示
数I2＝0.4
A，所以电源电压U＝U2＝I2R2＝0.4
A×30
Ω＝12
V　
?
(2)
当S和S1都闭合时，电阻R1与R2并联，此时电流表测干路中的总电流，其
示数应大于0.4
A，据此可以判断电流表选用的是0～3
A的量程，其示
数I＝1.2
A，由于R2两端的电压不变，故通过R2的电流I2仍然为0.4
A，
所以通过R1的电流I1＝I－I2＝1.2
A－0.4
A＝0.8
A
知识点二　并联电路中电流的分配规律
2.
(青海中考)如图所示，灯泡L1、L2的电阻分别为20
Ω和30
Ω。闭合开
关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、
U2，则下列判断正确的是(　　)
A.
I1∶I2＝2∶3　
U1∶U2＝1∶1　
B.
I1∶I2＝3∶2　
U1∶U2＝1∶1
C.
I1∶I2＝1∶1　
U1∶U2＝2∶3　
D.
I1∶I2＝1∶1　
U1∶U2＝3∶2
3.
(江西中考)如图所示，闭合开关S，两电流表示数之比为5∶3，则R1与
R2两端的电压之比U1∶U2＝________。电阻之比R1∶R2＝________。
第2题
第3题
　3∶2
B　
1∶1
类型三　动态并联电路的分析与判断
4.
(甘南中考)如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向
左移动时，电流表A1的示数将________，电压表V的示数与电流表A2的
示数之比将________。(填“变大”“变小”或“不变”)
第4题
不变
　变大　
5.
如图所示的电路中，电源电压恒定不变，不考虑温度对灯丝电阻的影
响，S1和S2都闭合时，两灯正常发光；当S2断开时，电压表、电流表示
数变化情况是(　　)
A.
电压表示数不变，电流表示数不变　
B.
电压表示数变小，电流表示数不变
C.
电压表示数不变，电流表示数变小　
D.
电压表示数变大，电流表示数变大
第5题
C
6.
(常德中考)如图所示，R0为定值电阻，R1为滑动变阻器，A1、A2为实验
室用电流表(接线柱上标有“－”“0.6”和“3”)，闭合开关后，调
节滑片P，使两电流表指针所指位置相同。下列说法正确的是(　　)
A.
电流表A1与A2的示数之比为1∶4
B.
通过R0与R1的电流之比为4∶1
C.
R0与R1两端的电压之比为1∶4
D.
R0与R1的阻值之比为4∶1
第6题
D　
?
7.
(营口中考)如图所示的电路中，电源电压保持不变，闭合开关S，滑
片P向右移动时，下列说法中正确的是(　　)
A.
电压表示数变大，电流表A1、A2示数都变小
B.
电压表示数与电流表A2示数的比值不变
C.
电流表A1与A2示数的差值变大
D.
电压表示数与电流表A1示数的乘积变大
第7题
B　
8.
如图电路中，电源电压为6
V不变，滑动变阻器R2的阻值变化范围是0～
15
Ω，两只电流表的量程均为0～0.6
A。当开关S闭合，滑动变阻器
的滑片P置于最左端时，电流表A1的示数是0.5
A。
(1)
求电流表A2的示数。
(2)
求R1的阻值。
(3)
当电流表A1的示数为0.6
A时，电流表A2的示数是多大？滑动变阻
器R2接入电路的电阻是多大？
第8题
第4课时　习题课：欧姆定律在串、并联电路中的综合应用
1.
如图，电源电压保持不变，R1＝R2＝R3＝20
Ω，当S1、S2都断开时，电
流表示数是0.3
A，S1、S2都闭合时，电流表示数是(　　)
A.
0.6
A
B.
1.2
A
C.
12
A　
D.
以上都错
第1题
B
2.
(江西中考)如图所示，电源电压保持不变，S1掷到1时，小灯泡恰好正
常发光。当S1由1掷到2时，下列说法正确的是(　　)
A.
电流表示数变小，小灯泡正常发光　
B.
电压表示数不变，小灯泡发光暗淡
C.
电流表示数变小，电压表示数变小　
D.
电压表示数不变，电流表示数变大
第2题
A
3.
如图所示的电路中，电源电压恒定，当开关S闭合，甲、乙两表为电
压表时，两表读数之比U甲∶U乙为4∶1；当开关S断开，甲、乙两表为
电流表时，两表的读数之比I甲∶I乙为(　　)
A.
3∶1　　
B.
3∶2
C.
3∶4　　　
D.
4∶3
4.
(荆州中考)如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保
持不变，以下说法正确的是(　　)
A.
R1与R2是串联
B.
电压表只测R1两端的电压
C.
当P向b滑动时，电压表示数不变，电流表A2示数不变
D.
当P向b滑动时，两个电流表示数都变小
第3题
C
C　
第4题
5.
(泰州中考)如图是电阻A、B的I-?U图象。由图可知：B电阻的阻值是
_____Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3
A时，A
和B两端的总电压是________V；将电阻A、B并联后接入某电路，当通
过B的电流为0.2
A时，A两端的电压是________V。
6.
(龙东地区中考)如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10
Ω，要使R2、R3并联，且两端电压等于电源电压，应闭合开关________，
此时电流表的示数为I1；要使R1、R2串联，应断开开关S1、S2，此时电
流表的示数为I2；则I1∶I2＝________。
第5题
第6题
S1、S2
10
4.5　
　2　
4∶1　
7.
现有两个电阻，其规格分别是“2
A　10
Ω”和“1.5
A　20
Ω”，
在使用中要保证其安全。若将它们串联时，两端的电压不能超过____V，
若将它们并联时，干路中的最大电流是________A。
45
　3
第8题
8.
如图所示的电路中，电阻R1的阻值为20
Ω，电源电压不变。当S1、S2
断开，S3闭合时，电流表的示数为0.45
A；S1断开，S2、S3闭合时，电
流表的示数为
0.75
A。则：
(1)
电源电压为多少？
(2)
R2的阻值为多少？
(3)
S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？
?
(1)
当S1、S2断开，S3闭合时，R2断路。I1＝0.45
A，得到电源电压U＝
I1R1＝0.45
A×20
Ω＝9
V　
?
9.
如图电路中，电源电压不变，已知R1＝6
Ω，R2＝4
Ω，当S1和S2都闭
合时，电流表A1的示数为1
A，电流表A的示数为2.5
A，求：
(1)
电源电压。
(2)
电阻R3的阻值。
(3)
当S1和S2都断开时，电流表A1和电压表V的示数。
第9题
?
?
(1)
当S1和S2都闭合时，R1与R3并联，电源电压U＝I1R1
＝1
A×6
Ω＝6
V
