第十六章　电压　电阻
第1节　电　压

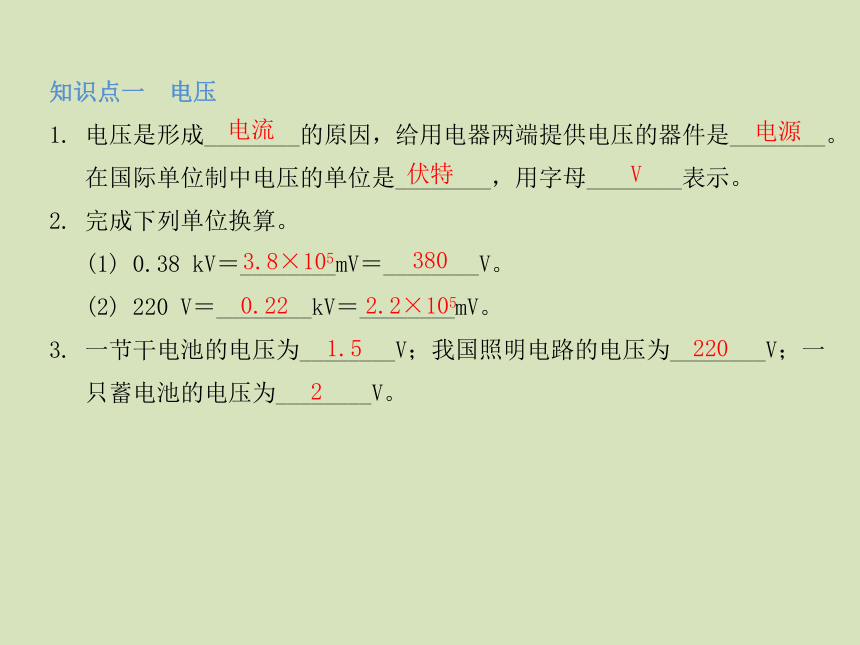

知识点一　电压
1.
电压是形成________的原因，给用电器两端提供电压的器件是________。
在国际单位制中电压的单位是________，用字母________表示。
2.
完成下列单位换算。
(1)
0.38
kV＝________mV＝________V。
(2)
220
V＝________kV＝________mV。
3.
一节干电池的电压为________V；我国照明电路的电压为________V；一
只蓄电池的电压为________V。
电流　
电源
　伏特
　V　
3.8×105
380
0.22　
2.2×105
　
1.5　
220　
2　

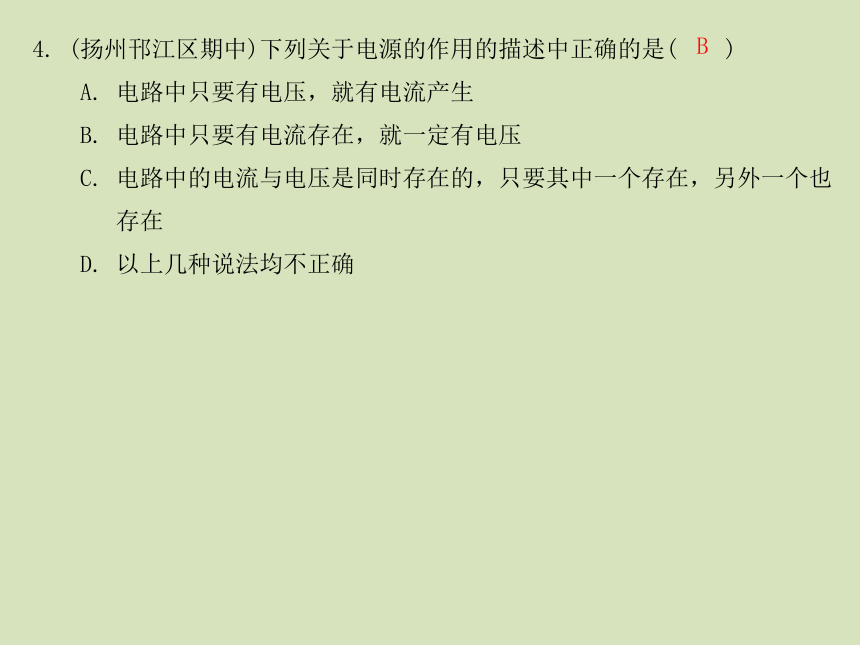

4.
(扬州邗江区期中)下列关于电源的作用的描述中正确的是(　　)
A.
电路中只要有电压，就有电流产生
B.
电路中只要有电流存在，就一定有电压
C.
电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也
存在
D.
以上几种说法均不正确
B　

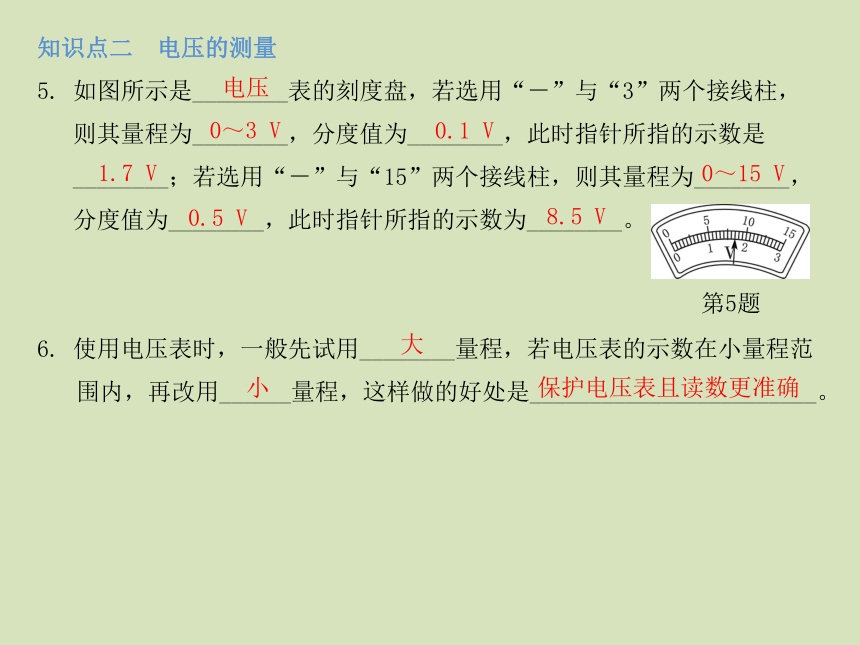

知识点二　电压的测量
5.
如图所示是________表的刻度盘，若选用“－”与“3”两个接线柱，
则其量程为________，分度值为________，此时指针所指的示数是
________；若选用“－”与“15”两个接线柱，则其量程为________，
分度值为________，此时指针所指的示数为________。
6.
使用电压表时，一般先试用________量程，若电压表的示数在小量程范
围内，再改用______量程，这样做的好处是________________________。
第5题
电压
0～3
V
0.1
V　
1.7
V　
　0～15
V
0.5
V
　8.5
V　
　
大
　小　
　保护电压表且读数更准确

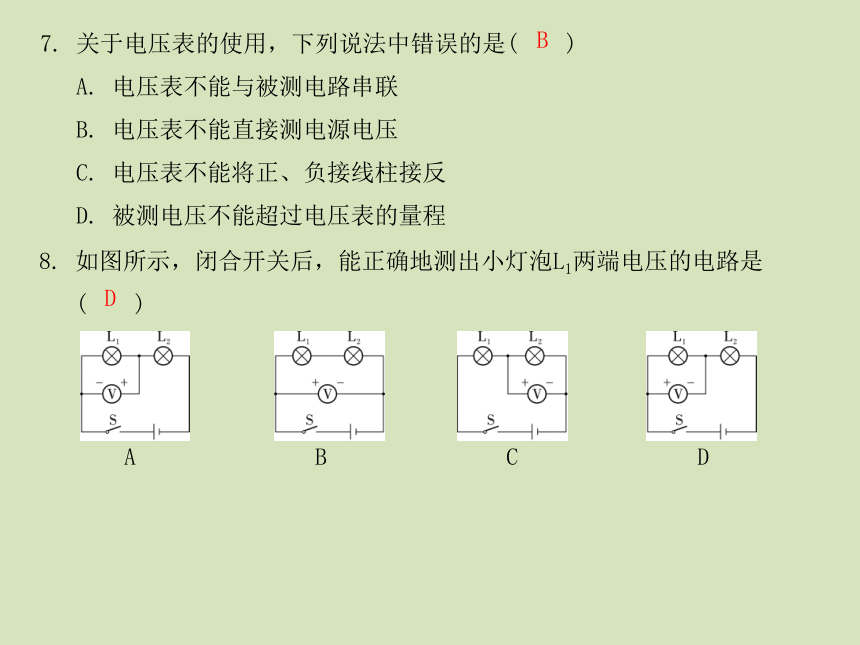

7.
关于电压表的使用，下列说法中错误的是(　　)
A.
电压表不能与被测电路串联　
B.
电压表不能直接测电源电压
C.
电压表不能将正、负接线柱接反　
D.
被测电压不能超过电压表的量程
8.
如图所示，闭合开关后，能正确地测出小灯泡L1两端电压的电路是
(　　)
A
B
C
D
D
B

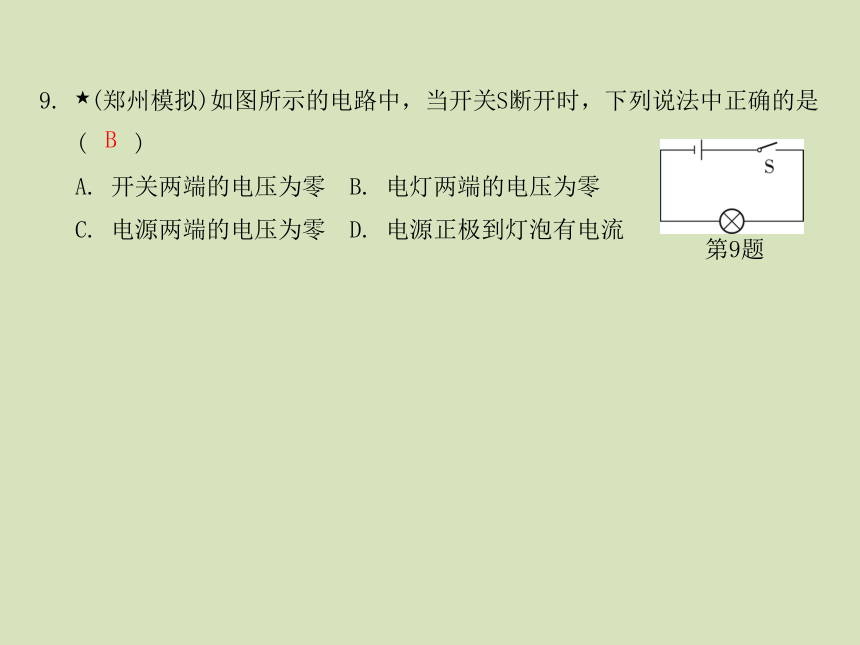

9.
★(郑州模拟)如图所示的电路中，当开关S断开时，下列说法中正确的是
(　　)
A.
开关两端的电压为零　B.
电灯两端的电压为零
C.
电源两端的电压为零　D.
电源正极到灯泡有电流
第9题
B　

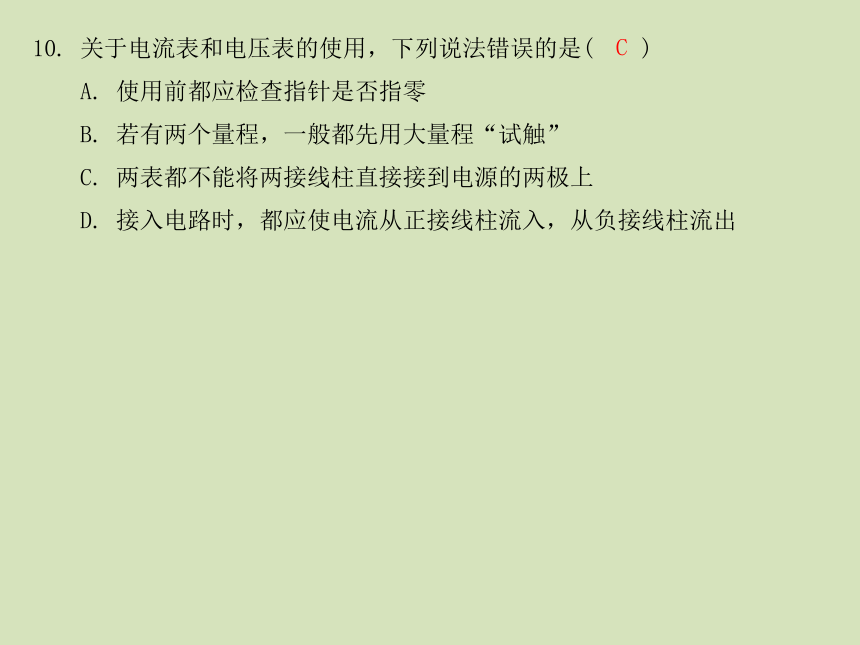

10.
关于电流表和电压表的使用，下列说法错误的是(　　)
A.
使用前都应检查指针是否指零
B.
若有两个量程，一般都先用大量程“试触”
C.
两表都不能将两接线柱直接接到电源的两极上
D.
接入电路时，都应使电流从正接线柱流入，从负接线柱流出
C

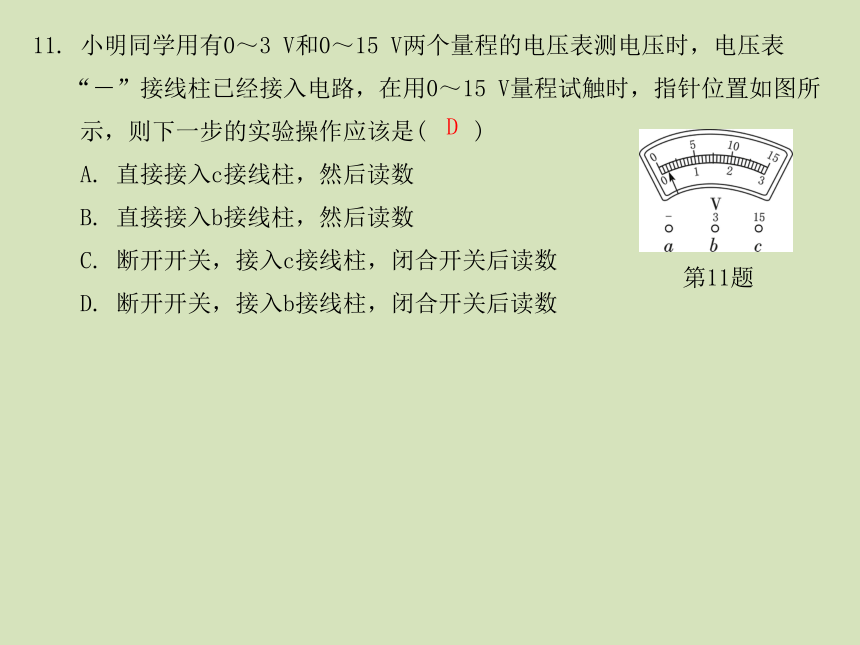

11.
小明同学用有0～3
V和0～15
V两个量程的电压表测电压时，电压表
“－”接线柱已经接入电路，在用0～15
V量程试触时，指针位置如图所
示，则下一步的实验操作应该是(　　)
A.
直接接入c接线柱，然后读数　
B.
直接接入b接线柱，然后读数
C.
断开开关，接入c接线柱，闭合开关后读数　
D.
断开开关，接入b接线柱，闭合开关后读数
第11题
D　

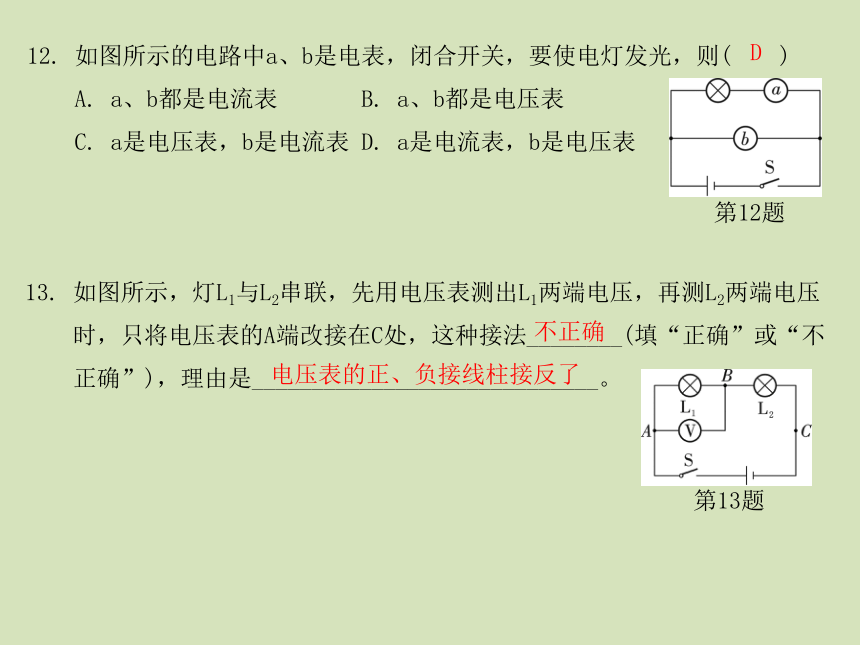

12.
如图所示的电路中a、b是电表，闭合开关，要使电灯发光，则(　　)
A.
a、b都是电流表
B.
a、b都是电压表
C.
a是电压表，b是电流表
D.
a是电流表，b是电压表
第12题
D　
13.
如图所示，灯L1与L2串联，先用电压表测出L1两端电压，再测L2两端电压
时，只将电压表的A端改接在C处，这种接法________(填“正确”或“不
正确”)，理由是_____________________________。
第13题
不正确　
电压表的正、负接线柱接反了

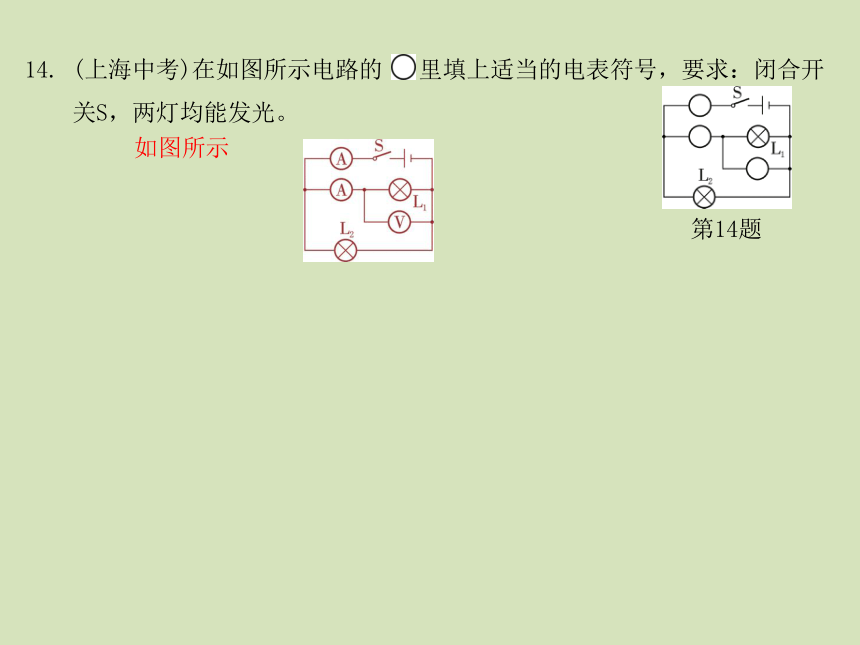

14.
(上海中考)在如图所示电路的
里填上适当的电表符号，要求：闭合开
关S，两灯均能发光。
第14题
如图所示

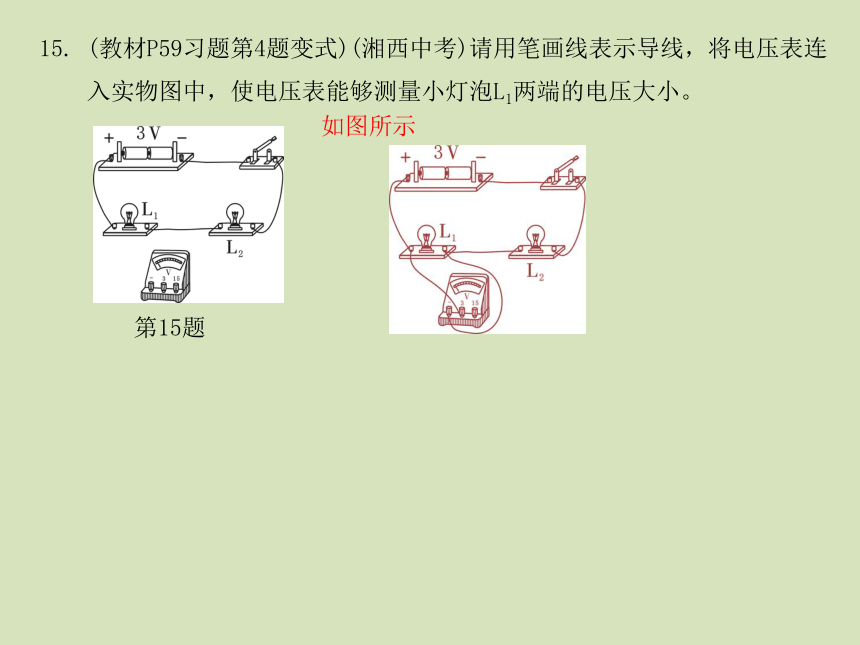

15.
(教材P59习题第4题变式)(湘西中考)请用笔画线表示导线，将电压表连
入实物图中，使电压表能够测量小灯泡L1两端的电压大小。
第15题
如图所示
第2节　串、并联电
路中电压的规律
知识点一　串联电路的电压规律
1.
小翔观察小手电筒的电源，由两节干电池串联组成，可知该电筒工作电
压是(　　)
A.
0.3
V
B.
1.5
V
C.
3
V
D.
4
V
2.
(徐州中考)如图所示的电路，开关闭合后，电压表
的示数是1.5
V，
的示数是4.5
V，则电源电压是(　　)
A.
1.5
V　
B.
3
V　
C.
4.5
V　
D.
6
V
第2题
C　
D　
3.
(教材P62习题第2题变式)(揭阳中考)在探究串联电路电压关系实验中，
物理实验小组按如图所示的电路测得V的示数是3.8
V，V1的示数是2.3
V，V2的示数应为(　　)
A.
1.5
V　
B.
3.8
V　
C.
2.3
V
　
D.
6.1
V
4.
如图，电源电压为6
V，闭合开关后，电压表的示数为4
V，下列描述不正
确的是(　　)
A.
L1两端电压为2
V　
B.
L1两端电压为4
V
C.
L2两端电压为4
V　
D.
L1和L2两端电压之和6
V
第3题
第4题
A　
B　
知识点二　并联电路的电压规律
5.
如图所示电路中，闭合开关S后，电压表V1的示数为4.5
V，则电压表V2的
示数是________，电源电压是________。
6.
如图，当开关S1、S2都闭合时电压表的示数为4
V，则灯L1两端的电压是
________V，灯L2两端的电压是________V。
7.
如图所示，灯泡L1比L2亮，电压表V示数为6
V，下列说法正确的是(　　)
A.
V1的示数为6
V　
B.
V1的示数大于6
V
C.
V2的示数小于6
V　
D.
V2的示数大于6
V
第5题
第6题
第7题
4.5
V　
4.5
V　
4
4　
A
8.
(贺州中考)如图所示的电路图，开关S接到a时，电压表示数为9
V，开
关S接到b时，电压表示数为4
V，下列说法不正确的是(　　)
A.
电源电压为9
V　
B.
灯L1两端的电压为4
V
C.
灯L2两端的电压为4
V　
D.
灯L1和灯L2的总电压为9
V
第8题
B　
9.
如图所示，当电压表的示数为2.5
V时，灯L2两端的电压(　　)
A.
有可能大于2.5
V
　
B.
有可能小于2.5
V
C.
一定等于2.5
V　
D.
无法判断
第9题
C　
10.
(百色中考)如图所示的电路，当开关S闭合后，两个小灯泡都发光，此
时电压表V1、V2的示数分别为6
V和2.5
V。则有关小灯泡L1、L2两端电
压的说法中，错误的是(　　)
A.
L1两端的电压为2.5
V　
B.
L1两端的电压为3.5
V
C.
L2两端的电压为2.5
V　
D.
L1、L2两端的总电压为6
V
第10题
A
11.
(甘孜中考)如图所示，电源电压是3
V且不变，S闭合后电压表示数为1
V，则灯L2两端的电压为________V；若断开开关，电压表示数_______
(填“变大”“变小”或“不变”)。
1　
变大
第11题
12.
(自贡中考)在“探究串联电路电压的特点”活动中：
(1)
如图所示，连接电路时，至少需要________根导线；实验中应选择
规格________(填“相同”或“不同”)的小灯泡。
(2)
在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是
__________________________________(填出一种即可)。
(3)
小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接
点上，测量L2两端电压。她能否测出L2两端电压？________，理由
是______________________________________________________。
UAB/V
UBC/V
UAC/V
2.6
1.8
4.4
第12题
6　
不同　
电压表断路(其他答案合理即可)
不能
电压表的正负接线柱接反了　
(4)
小明分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出
结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法
进行评价：____________________________________，改进方法是____
_____________________________________________。
应更换规格不同的灯泡进行多次实验
根据一次实验得出的结论具有偶然性　
第3节　电　阻
知识点一　电阻
1.
电阻表示导体对电流的________作用，物理学中用字母________表示。
2.
电阻的基本单位是________，简称________，符号为________，电阻的
常用单位还有________、________。
3.
单位换算：
(1)
5×103
Ω＝________kΩ＝________MΩ；
(2)
0.4
MΩ＝__________
kΩ＝________Ω。
阻碍　
R　
欧姆　
欧　
Ω　
千欧　
兆欧　
5　
5×10－3　
400
4×105　
4.
如图所示，小红用5
Ω的电阻来替换电路中50
Ω的电阻，替换后电路中
灯泡亮度与替换前相比(　　)
A.
变亮　
B.
变暗
C.
不变　
D.
无法比较
知识点二　影响电阻大小的因素
5.
(绥化中考)电阻是导体本身的一种性质，它的大小与导体的材料、
______和______________等因素有关。
第4题
A　
长度
横截面积(粗细)
6.
如图所示，AB、CD是长度相同的两条镍铬合金线。将它们分别接入电路
进行实验，通过观察两次____________，可以比较出这两条镍铬合金线
电阻的大小，这套实验装置研究的是导体电阻大小与导体________的关
系。如果再提供一条外形和CD完全相同的锰铜合金线，还可以研究导体
电阻大小与导体________的关系。
?
?
第6题
电流表的示数
横截面积
　材料　
7.
(教材P67习题第4题变式)(株洲中考)一根长1
m导线，电阻为R，先把它
剪去一半，再将剩下的一半拉长到1
m，此时它的电阻(　　)
A.
大于R　
B.
等于R
C.
小于R　
D.
因条件不足，无法判断其变化
A　
知识点三　半导体与超导现象
8.
(无锡中考)就导电性能来说，金属的导电性能一般比非金属________(填
“强”或“弱”)；有些物质如硅、锗等，其导电性能介于导体和绝缘体之
间，称作________，某些物质在温度极低时，电阻会变成零，这就是___
_________现象。
9.
(贵港中考)LED灯是一种新型的高效节能光源，它的核心元件是发光二极管，
二极管是由________材料制成的。在发电厂发电、输送电能等方面若能采
用________材料，就可以大大降低由于电阻引起的电能损耗。
　　强
半导体　
超导　
半导体
　超导
10.
★(安康期中)关于导体的电阻，下列说法中正确的是(　　)
A.
导体的电阻与导体两端的电压有关
B.
导体的电阻与通过导体的电流有关
C.
当导体两端的电压为零时，导体的电阻也为零
D.
导体的电阻与电流和电压无关
D　
11.
(福建中考)在相同温度下，关于导体的电阻，下列说法正确的是(　　)
A.
铜线的电阻一定比铝线的小
B.
长度相同、粗细也相同的铜线和铝线电阻相等
C.
长度相同的两根铜线，粗的那根电阻较大
D.
粗细相同的两根铜线，长的那根电阻较大
D　
12.
刘老师在课堂上做了一个演示实验。实验器材有：玻璃泡破碎但钨丝完
好的废白炽灯、小灯泡L、蓄电池、开关S、酒精灯、火柴、导线若干。
连接的电路如图所示，当闭合开关S时，小灯泡L正发光，然后用点燃的
酒精灯对废白炽灯的钨丝加热，可观察到小灯泡L的亮度明显变暗，此
时通过小灯泡L的电流变________。这个实验说明了电阻跟________有
关。
第12题
小　
温度　
13.
(教材P67习题第5题变式)在探究决定电阻大小的因素时，研究小组中
甲、乙、丙三位同学作出如下猜想：
甲：导体的电阻与导体的长度有关。
乙：导体的电阻与导体的材料有关。
丙：导体的电阻与导体的横截面积有关。
实验室备有几种电阻丝，参数如表。如图所示是为完成探究连接的实
验电路。
编　号
材　料
长度/m
横截面积/mm2
a
镍铬合金丝
1.0
0.2
b
镍铬合金丝
1.0
0.1
c
镍铬合金丝
0.5
0.1
d
锰铜合金丝
0.5
0.1
第13题
(1)
实验中应通过比较________的大小，来比较电阻丝电阻的大小，达到
验证猜想的目的。
(2)
若要验证乙同学的猜想，则应该选用________(填编号)两根电阻丝进
行对比实验。
(3)
选用b、c两根电阻丝进行对比实验，是为了验证________同学的猜想。
(4)
该实验主要用到的物理研究方法是_____________________(写出一种
即可)。
控制变量法(或转换法)　
电流
c、d　
甲　
第4节　变
阻
器
知识点一　滑动变阻器
1.
(铜仁中考)滑动变阻器是通过改变接入电路中电阻丝的________来改变
电阻的大小，从而改变流过电路中的________。
2.
下列关于滑动变阻器(如图所示)的构造，说法正确的是(　　)
A.
线圈是用铜丝或铝丝制成的
B.
滑片与金属杆之间是绝缘的
C.
滑片与线圈之间是绝缘的
D.
瓷筒与线圈之间是绝缘的
第2题
长度
　电流　
D　
3.
(教材P71习题第3题变式)(菏泽中考)当滑动变阻器的滑片向b端滑动时，
下列四种接法中，变阻器阻值变大的是(　　)
4.
如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑
片P向左滑动时，电流表的示数(　　)
A.
变大
　
B.
变小
C.
不变　
D.
条件不足，无法确定
A
B
C
D
第4题
C　
A　
知识点二　变阻器的应用
5.
(德州武城县月考)某滑动变阻器标有“100
Ω　50
A”字样，其中“100
Ω”表示_________________________________；“50
A”表示_______
_____________________________________________________________。
6.
把滑动变阻器接入如图所示的电路，则在闭合开关前滑片P应位于(　　)
A.
A端　
B.
B端
C.
A、B的中间　
D.
A、B之间的任意位置
第6题
该变阻器的电阻变化范围是0～100
Ω　
允许通过的电流最大值是50
A
B　
7.
(沈阳中考)如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装
置；乙为电位器的内部结构示意图，a、b、c
是它的三个接线柱，旋钮
带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将________(填
“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的
材料，应该选用_____________(填“铜丝”或“镍铬合金丝”)。
第7题
　b和c
镍铬合金丝
8.
(天津南开区一模)将如图所示的变阻器接入电路中，当滑片向左移动
时，要使电阻减少，下列哪种接法正确(　　)
A.
a和b　
B.
a和c
　
C.
c和d　
D.
b和d
9.
如图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡
变暗，则下列做法中，正确的是(　　)
A.
P1向上、P2向下　
B.
P1向下、P2向上　
C.
P1向上、P2向上　
D.
P1向下、P2向下
第8题
第9题
B　
C　
10.
旋转式变阻器(如图所示)与滑动变阻器相比，外形不同，但原理都是通
过改变接入电路的导体的________来改变其接入电路的电阻。若图中旋
转式变阻器的A、C两接线柱连入电路，则连入电路的弧形电阻片是
________(填“AP”“PB”或“AB”)段，当轴顺时针旋转时，它连入电
路的电阻将________(填“变大”“变小”或“不变”)。
11.
(北京大兴区一模)如图所示，电阻箱的示数为________Ω。
第10题
第11题
长度　
AP　
变大　
2
025　
12.
(教材P71习题第4题变式)(益阳中考)如图所示是一种测定油箱内油量
的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，
滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，
滑动变阻器连入电路的阻值________(填“越大”或“越小”)，油箱
内油量________(填“越多”或“越少”)。
第12题
越大　
越少　
13.
(教材P71习题第1题变式)(上海中考)在如图所示的电路中添加两根导线，
要求：(1)
闭合开关后，当滑片P向左移动时，电流表示数变小。(2)
在虚线框内画出对应的电路图。
第13题
如图所示
